Cechy Magewell USB Capture SDI 4K Plus (32100):

• Wsparcie rozdzielczości do 4096 x 2160 (30 FPS. 4:4:2, 10-bit)
• Darmowe oprogramowanie USB Capture Utility V3 oraz Capture Express do kontroli i pełnego wykorzystania funkcji urządzenia
• Funkcje embedowania i deembedowania dźwięku
• Funkcje takie jak crop, scaling, flip, mirror, de-interlacing, konwersja proporcji, konwersja formatu kolorów czy zmiana ilości klatek na sekundę
• Zaprojektowany do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
• Autodetekcja sygnału wejściowego
• Interfejs USB 3.0 ze wsparciem USB 3.1 oraz USB 2.0
• Współpraca z systemami Windows, Linux, OS X, mac OS, Chrome OS
• Wejście i wyjście audio 3.5mm Jack
• Loop-Through

W zestawie:

• x1 Magewell USB Capture SDI 4K Plus (32100)
• x1 Kabel Magewell USB 3.0 (AC00062)

Przechwytywanie i strumieniowanie w 4K
Karta Magewell USB Capture SDI 4K Plus umożliwia przesyłanie sygnału SD/HD/3G/2K/6G SDI i audio do dowolnego komputera lub laptopa za pośrednictwem złącza USB 3.0. Ta karta przechwytująca akceptuje sygnały wideo HD lub 4K i przechwytuje do 4096x2160 120 FPS do nagrywania lub przesyłania strumieniowego. Rodzina USB Capture Plus oferuje użytkownikom więcej możliwości dzięki dodatkowym funkcjom, w tym wyjściu do przechwytywania i monitorowania wideo oraz pętli sygnału. Co więcej, wszystkie urządzenia USB Plus obsługują dyskretny analogowy sygnał audio. Nasze karty przechwytujące oferują prawdziwą obsługę plug-and-play i instalację bez sterowników. Ponadto są one natychmiast rozpoznawane przez wiele programów do strumieniowania i działają w każdym systemie Windows, Mac, Linux i Chrome.

• Wejście wideo i rozdzielczość pętli wyjścia: Obsługa wejścia wideo SD/HD/3G/6G-SDI BNC i rozdzielczości pętli do 4096x2160 120 FPS


• Wejście audio: Obsługa wejścia audio do 8-kanałowego 24-bitowego audio umieszczonego w sygnale SDI przy 192 kHz oraz audio przez interfejs mikrofonowy 3.5 mm


• Format przechwytywania wideo: Wyjście przetwarzania do 4096x2160 120 FPS - 8-bitowe przetwarzanie wideo (parametry up- lub down-covert).


• Wyjście audio: Wyjście audio sygnału SDI przez wyjście liniowe 3.5 mm. Do 2 kanałów audio przy 48 kHz

Przechwytywanie z bardzo niskim opóźnieniem i dużą liczbą klatek na sekundę
Magewell USB Capture SDI 4K Plus oferuje przechwytywanie z niskim opóźnieniem i 120 klatkach na sekundę, aby zapewnić płynną i profesjonalną produkcję wideo. Funkcja Loop-through umożliwia użytkownikom strumieniowanie i nagrywanie wideo z minimalnym opóźnieniem. Aby uzyskać optymalną wydajność przy niskich opóźnieniach, bardzo ważne jest, aby użytkownicy wybrali odpowiednie oprogramowanie i sprzęt podczas całego procesu przechwytywania. Więcej informacji na temat opóźnień urządzeń Magewell USB Capture Plus można znaleźć tutaj.

Wszechstronność
Magewell USB Capture SDI 4K Plus jest używany w wielu różnych branżach i służy każdej z nich na swój własny sposób. Grabber jest w stanie przechwytywać sygnały SDI przesyłane z odległości do 150 metrów (3G-SDI). Jego wszechstronność i kompatybilność z szeroką gamą oprogramowania sprawia, że klucz sprzętowy nadaje się do transmisji, streamingu, konferencji internetowych, przechwytywania wykładów, produkcji na żywo, obrazowania medycznego i wielu innych.

Przetwarzanie wideo oparte na FPGA
Magewell zaimplementował przetwarzanie wideo oparte na FPGA we wszystkich urządzeniach USB Capture Plus w celu zapewnienia wysokiej jakości konwersji w górę / w dół i regulacji obrazu. Karty wideo nie wymagają dodatkowych źródeł zasilania i mają zerowe zużycie procesora, aby zmaksymalizować dostępność procesora dla oprogramowania innych firm.

Magewell USB Capture Utility V3
Utility V3 to darmowe oprogramowanie dostępne ze strony producenta Magewell, przeznaczone do kart przechwytujących z serii USB Capture oraz USB Capture Plus. Użytkownicy mogą z łatwością sprawdzić i ustawić większość parametrów związanych z przechwytywaniem obrazu z urządzeń, jak również zaktualizować sterowniki i w razie problemów wyeksportować logi, które ułatwią pomoc ze strony wsparcia technicznego.

Oprogramowanie pozwala na zmianę rozdzielczości, ilości klatek czy też przestrzeni kolorów, które oczywiście obsługuje sama karta. Informacje o tym można znaleźć w specyfikacji każdego produktu na naszej stronie. Jeśli format przechwytywany jest inny niż format wejściowy FPGA urządzenia automatycznie zeskaluje w górę lub w dół, nie zwiększając w ogóle zużycia procesora komputera. Funkcja ta jest wyjątkowo przydatna, gdyż niektóre oprogramowania potrafią znacznie obciążyć procesor przy skalowaniu.

Gdy urządzenie podpięte jest do komputera z dostępem do internetu, automatycznie sprawdza wersję oprogramowania i porównuje ją z najnowszą aktualizacją na serwerach Magewell. Gdy nowsza wersja jest dostępna, oprogramowanie Utility V3 poinformuje o takiej możliwości.

USB Capture Utility V3 pozwala między innymi na crop obrazu, mirror, flip, kontrolę poziomu głośności, de-interlacing, zmianę nazwy urządzenia czy zmianę proporcji obrazu. Pozwala również na edytowanie i ładowanie danych EDID, co umożliwi wykorzystanie wstępnie niedostępnych dla kart formatów np. Magewell USB Capture HDMI 4K Plus będzie w stanie obsłużyć wejście 2560x1440p144.

Utility V3 pozwala również na wstawienie dowolnego zdjęcia, które ma być wyświetlane w momencie braku sygnału wideo ze źródła, co może być wyjątkowo przydatne na różnych wydarzeniach live, w salach konferencyjnych czy domach wiary.

Magewell Capture Express
Capture Express to darmowe oprogramowanie umożliwiające podgląd, nagrywanie lub strumieniowanie z jednego źródła. Umożliwia również sprawdzenie sygnałów wejściowych i nagrywanie materiału do 4K w 60 FPS.

Capture Express zapisuje jeden kanał wideo jako plik mp4 na dysku komputera, oddając takie możliwości ingerencji w materiał jak: zmiana rozdzielczości, zmiana ilości klatek na sekundę, ustawienie bit rate'u czy zmianę przestrzeni kolorów. Capture Express do kompresji wykorzystuje kodeki H.264 i H.265.

Użytkownicy Capture Express mogą również strumieniować swój materiał bezpośrednio na Facebook/YouTube/Twitch z takimi funkcjami jak RTMP, SRT Caller, SRT listener, TS over UDP i TS over RTP.

Capture Express umożliwia posiada również funkcje takie jak crop, skalowanie w górę i w dół, zmianę jasności / HUE / saturacji czy kontrastu. Zmiany te nie wpływają na wykorzystanie procesora!

Oprogramowanie pozwala na stworzenie do 9 instancji w tym samym czasie w celu niezależnych zadań z processingiem wideo, zatem użytkownik może wykorzystywać różne narzędzia do przechwytywania, pracując na nich w tym samym czasie.

Lista kompatybilnego oprogramowania z Magewell USB Capture SDI 4K Plus:

• Zoom
• Microsoft Teams
• Skype
• Google Hangouts
• GoToMeeting
• Gstreamer
• VLC
• OBS Studio
• vMix
• XSplit
• QuickTime Player
• Każde inne oprogramowanie do streamingu czy enkodowania oparte na DirectShow/V4L2/AVCaptureSession

Pełna specyfikacja Magewell USB Capture SDI 4K Plus (32100):

Obsługiwany system operacyjny

• Windows
  Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64)


• Linux (obsługa architektury x86, x64 i ARM)
  Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64)
  CentOS 6.5/7 (x86 i x64)
  Fedora 25/26/27 (x86 i x64)
  Red Hat 6.5 i nowsze (x86 i x64)
  Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 lub wyższej


• Mac
  OS X 10.9/10.10/10.11
  macOS 10.12 i nowsze


• Chrome OS

Zalecany system operacyjny (przetestowany)

• Windows
  Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2
  DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)


• Linux
  Ubuntu 12.04/14.04/16.04 (x86 i x64)
  Ubuntu 17.04/17.10/18.04 (x64)
  CentOS 6.5/7.2 (x86 i x64)
  Fedora 25/26 (x64)
  Red Hat 6.5 (x86 i x64)


• Mac
  OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API

• Windows
  DirectShow
  Wave API/DirectSound/WASAPI
  Linux
  V4L2
  ALSA


• macOS
  AVCaptureSession
  AudioUnit

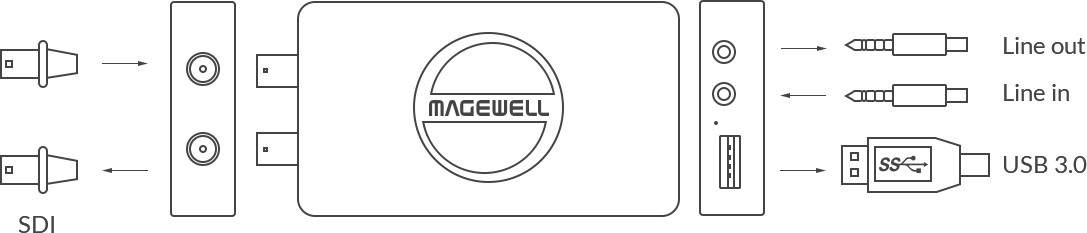

Interfejsy wejściowe

• BNC
  SD/HD/3G/6G SDI


• Złącze audio jack 3,5 mm
  niezbalansowany interfejs wejścia liniowego

Interfejs hosta

• USB 3.0
  kompatybilny z USB 2.0
  kompatybilny z USB 3.1 Gen 1

Interfejs wyjściowy

• Gniazdo audio 3,5 mm
  niezbalansowane wyjście liniowe

Interfejs przelotowy

• BNC
  SD/HD/3G/6G SDI

Funkcje wejścia

• Obsługa rozdzielczości wejściowej do 4096x2160

Funkcje specyficzne dla SDI

• Zintegrowany korektor kabla wydłużający długość kabla w następujący sposób:
  Do 330 m dla sygnałów SD-SDI
  Do 190 m dla sygnałów HD-SDI
  Do 150 m dla sygnałów 3G-SDI
  Do 75 m dla sygnałów 6G-SDI


• Obsługa standardów SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G (SMPTE 2081)
• Obsługa trybu 2K (2048x1080) i 4K (4096x2160)
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa 10/12-bitowej głębi kolorów
• Obsługa wyodrębniania identyfikatora ładunku SMPTE 352
• Obsługa do 2 kanałów audio (mono) przy 48 kHz
• Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
• Ograniczona obsługa 3Gb-DS: można przechwycić tylko pierwszy strumień
• Ograniczona obsługa przechwytywania pierwszego łącza interfejsów dual link:
  YCbCr 4:2:2 10-bit 1080p 50/59.94/60: przechwytywany jako 1080i 50/59.94/60
  YCbCr 4:4:4 10-bit: przechwytywany jako 4:2:2
  RGB 4:4:4: podpróbkowanie R/B

Analogowe funkcje audio

• Wyodrębnianie wbudowanego dźwięku SDI i wyjście przez niezbalansowane wyjście liniowe 3,5 mm
• Przechwytywanie analogowego dźwięku przez niezbalansowane złącze Line In 3,5 mm

Format przechwytywania wideo

• Obsługa rozdzielczości przechwytywania do 4096x2160


• Obsługa szybkości przechwytywania klatek do 120 klatek na sekundę (rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość USB i wewnętrzną częstotliwość roboczą) Typowe szybkości przechwytywania klatek na kontrolerze Intel USB 3.0 są następujące:
  1920x1080 YUY2 (do 90 kl./s)
  3840x2160 NV12 (do 30 kl./s)


• Obsługa NV12 i l420 4:2:0 8-bit (do 4096x2160)
• Obsługa YUY2 i UYVY 4:2:2 8-bit (do 4096x2160)
• Obsługa formatów RGB24 i RGB32 4:4:4 8-bit (do 2048x2160)
• Domyślne formaty przechwytywania to YUY2 i NV12. Więcej formatów przechwytywania można ustawić za pomocą narzędzia USB Capture Utility.

Funkcje przetwarzania wideo

• Potoki przetwarzania wideo z przepustowością przetwarzania 640 Mpikseli/s
• Kadrowanie wideo
• Skalowanie wideo


• Usuwanie przeplotu wideo
  Weave
  Łączenie górnego i dolnego pola
  Tylko górne pole
  Tylko dolne pole


• Konwersja współczynnika proporcji wideo
  Automatyczny lub ręczny wybór wejściowego współczynnika proporcji
  Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania
  Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox)


• Konwersja formatu kolorów wideo
  Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
  Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia
  Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709
  Obsługa ograniczonego lub pełnego zakresu kwantyzacji
  Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia


• Konwersja szybkości klatek wideo
• Odwracanie w pionie i odbicie lustrzane

Wiele urządzeń na jednym komputerze

• Obsługa podłączania wielu urządzeń USB do jednego systemu
• Obsługa ustawiania numeru seryjnego urządzenia jako nazwy urządzenia wyświetlanej w systemie za pomocą narzędzia USB Capture Utility

SDK

• USB Capture SDK zapewnia funkcje, w tym ekstrakcję stanu sygnału, konfigurację przechwytywania oraz przechwytywanie audio i wideo w czasie rzeczywistym itp.
• wideo w czasie rzeczywistym itp.

Aktualizacja oprogramowania sprzętowego

• Wiele urządzeń w jednym systemie może być aktualizowanych jednocześnie.

Wskaźnik LED

• Diody LED stanu wskazują stan pracy każdego kanału:
  Wolne pulsowanie: sygnał wejściowy odblokowany
  Świeci: sygnał wejściowy zablokowany
  Podwójne mignięcie: awaria pamięci lub konfiguracja FPGA nie powiodła się
  Wyłączona: uszkodzone oprogramowanie sprzętowe

Wymiary

• 110,7 mm (dł.) x 56,8 mm (szer.) x 17 mm (wys.)

Pobór mocy

• Maksymalny prąd 5V: ~0,86A
• Maksymalny pobór mocy: ~ 4.3W

Środowisko pracy

• Temperatura pracy: 0 do 50 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
