Profesjonalne interfejsy audio i karty dźwiękowe
Interfejs audio pozwala połączyć mikrofony, instrumenty, monitory studyjne, słuchawki i inne urządzenia audio z komputerem lub cyfrowym systemem produkcyjnym.
Jest jednym z podstawowych elementów współczesnego studia nagraniowego, stanowiska do produkcji muzycznej, podcastu, postprodukcji oraz profesjonalnego systemu wielokanałowego.
W DAARS znajdziesz zarówno kompaktowe interfejsy audio USB i USB-C, jak i profesjonalne karty PCI Express oraz specjalistyczne rozwiązania wykorzystujące ADAT, MADI, Dante i AVB.
Oferta obejmuje między innymi urządzenia RME, PreSonus, Apogee, Rode i Black Lion Audio – od prostych interfejsów 2-kanałowych po systemy mogące obsługiwać dziesiątki lub ponad sto cyfrowych kanałów audio.
Co to jest interfejs audio?
Interfejs audio jest pomostem pomiędzy analogowym światem mikrofonów i instrumentów a komputerem.
Podczas nagrywania urządzenie wykonuje konwersję:
sygnał analogowy → sygnał cyfrowy.
Podczas odsłuchu zachodzi proces odwrotny:
sygnał cyfrowy → sygnał analogowy.
Dzięki temu nagranie może zostać zapisane w programie DAW, a następnie odtworzone przez monitory studyjne lub słuchawki.
W bardziej zaawansowanych systemach interfejs może również transportować sygnały, które od początku pozostają cyfrowe – przykładowo przez ADAT, AES, MADI, Dante lub AVB.
Interfejs audio a karta dźwiękowa
Określenia interfejs audio i karta dźwiękowa są często używane zamiennie.
W zastosowaniach profesjonalnych „interfejs audio” najczęściej oznacza zewnętrzne urządzenie USB lub Thunderbolt wyposażone w wejścia i wyjścia audio.
„Karta dźwiękowa” może natomiast oznaczać również profesjonalną kartę montowaną bezpośrednio w komputerze przez PCI Express.
Obie grupy produktów mogą pełnić podobną funkcję – komunikować system audio z komputerem – ale różnią się konstrukcją, sposobem instalacji i liczbą dostępnych kanałów.
Interfejs audio USB
USB jest obecnie jednym z najczęściej stosowanych sposobów podłączania interfejsu audio do komputera.
W zależności od urządzenia można spotkać USB 2.0, USB 3.0 albo fizyczne złącze USB-C.
USB-C opisuje przede wszystkim typ złącza. Nie oznacza automatycznie konkretnej generacji USB ani określonej przepustowości.
Dlatego przy wyborze warto sprawdzić pełną specyfikację interfejsu i wymagania dotyczące portu komputerowego.
Interfejs audio USB-C
Nowoczesne interfejsy coraz częściej posiadają USB-C.
Takie połączenie stosowane jest zarówno w kompaktowych urządzeniach mobilnych, jak i wielokanałowych interfejsach studyjnych.
Przykładem są modele PreSonus Quantum HD, które łączą połączenie USB-C z rozbudowanymi wejściami analogowymi i cyfrowymi.
USB-C może upraszczać podłączenie do współczesnego laptopa lub komputera stacjonarnego, ale przed zakupem nadal należy sprawdzić kompatybilność sterowników i systemu operacyjnego.
Thunderbolt
Thunderbolt jest szybkim interfejsem komputerowym wykorzystywanym w części profesjonalnego sprzętu audio.
Może zapewniać wysoką przepustowość i niskie opóźnienia przy dużej liczbie kanałów.
Nie jest jednak konieczny do profesjonalnego nagrywania – współczesne interfejsy USB również potrafią obsługiwać bardzo rozbudowane konfiguracje.
Wybór pomiędzy USB i Thunderbolt powinien więc wynikać z konkretnego urządzenia, komputera, sterowników i workflow, a nie wyłącznie z nazwy standardu.
PreSonus Quantum 2626
PreSonus Quantum 2626 jest przykładem profesjonalnego interfejsu Thunderbolt 3.
Oferuje wiele kanałów analogowych i cyfrowych, osiem przedwzmacniaczy mikrofonowych oraz obsługę między innymi ADAT, S/PDIF i MIDI.
Tego typu konstrukcja jest przeznaczona do studia wymagającego większej liczby jednoczesnych wejść niż typowy interfejs 2×2.
Interfejs 2×2
Oznaczenie 2×2 najczęściej oznacza dwa kanały wejściowe i dwa wyjściowe dostępne w określonej konfiguracji.
Takie interfejsy dobrze sprawdzają się przy:
nagrywaniu wokalu, pojedynczego instrumentu, podcastu jedno- lub dwuosobowego oraz prostym domowym studio.
Nie należy jednak oceniać urządzenia wyłącznie na podstawie liczby 2×2.
Znaczenie mają również rodzaj wejść, przedwzmacniacze, wyjście słuchawkowe, monitoring i sterowniki.
Interfejs 2×4
Interfejs z większą liczbą wyjść może być przydatny, gdy oprócz głównych monitorów potrzebne są dodatkowe tory odsłuchowe lub sprzęt zewnętrzny.
Przykładem kompaktowego interfejsu tego typu jest Apogee Duet 3.
Taki format dobrze sprawdza się w mobilnej produkcji muzycznej, nagrywaniu wokalu i pracy producenta korzystającego z laptopa.
Interfejs wielokanałowy
Przy nagrywaniu zespołu, perkusji, koncertu lub większej sesji potrzebna jest znacznie większa liczba kanałów.
Profesjonalne interfejsy mogą udostępniać kilkanaście, kilkadziesiąt, a w rozwiązaniach cyfrowych nawet ponad sto kanałów.
Trzeba jednak rozróżniać:
fizyczne wejścia analogowe, wejścia mikrofonowe, kanały cyfrowe oraz całkowitą liczbę kanałów obsługiwaną przez sterownik.
Interfejs opisany jako 30×30 nie posiada automatycznie trzydziestu gniazd mikrofonowych na obudowie.
PreSonus Quantum HD 2
PreSonus Quantum HD 2 jest przykładem współczesnego interfejsu USB-C obsługującego dużą liczbę kanałów mimo stosunkowo kompaktowej konstrukcji.
Oprócz wejść analogowych może korzystać z cyfrowej rozbudowy ADAT i S/PDIF oraz komunikacji MIDI.
Takie urządzenie może być centralnym elementem małego lub średniego studia i jednocześnie pozostawiać możliwość późniejszego zwiększenia liczby wejść.
PreSonus Quantum HD 8
Quantum HD 8 oferuje większą liczbę analogowych wejść i wyjść niż mniejszy HD 2.
Jest rozwiązaniem bardziej odpowiednim do studia rejestrującego kilka mikrofonów lub instrumentów jednocześnie.
Przed zakupem warto więc określić nie tylko aktualną liczbę źródeł, ale również przewidzieć przyszłą rozbudowę systemu.
Przedwzmacniacze mikrofonowe w interfejsie
Większość interfejsów przeznaczonych do nagrywania mikrofonów posiada własne przedwzmacniacze mikrofonowe.
Ich zadaniem jest zwiększenie niskiego poziomu sygnału mikrofonowego przed konwersją A/D.
Przy wyborze warto sprawdzić:
zakres gainu, poziom szumów, maksymalny poziom wejściowy oraz dostępność phantom.
Nie każdy interfejs w tej kategorii posiada jednak preamp mikrofonowy.
Specjalistyczne interfejsy cyfrowe, takie jak MADI czy AVB, mogą służyć przede wszystkim do transportu już cyfrowego sygnału.
Phantom 48 V
Interfejs wyposażony w wejście mikrofonowe może zapewniać zasilanie phantom +48 V.
Jest ono potrzebne wielu profesjonalnym mikrofonom pojemnościowym.
Nie każdy mikrofon wymaga jednak phantom, dlatego należy sprawdzić wymagania konkretnego modelu.
W interfejsach wielokanałowych warto też zwrócić uwagę na sposób włączania phantom – indywidualnie dla kanału, parami albo grupami.
Wejście instrumentalne Hi-Z
Gitara lub bas mogą wymagać wejścia o wysokiej impedancji, oznaczanego często jako Instrument lub Hi-Z.
Pozwala ono podłączyć instrument bezpośrednio do interfejsu bez dodatkowego DI-boxa w prostych konfiguracjach.
Nie jest to jednak to samo co zwykłe wejście liniowe.
Jeżeli interfejs nie posiada odpowiedniego wejścia instrumentalnego, warto zastosować właściwy DI-box lub przedwzmacniacz instrumentalny.
Wejście liniowe
Line In służy do przyjmowania sygnałów liniowych z takich urządzeń jak:
syntezatory, zewnętrzne preampy, miksery, procesory czy inne urządzenia studyjne.
Jeżeli do interfejsu podłączany jest zewnętrzny przedwzmacniacz mikrofonowy, najlepiej wykorzystać odpowiednie wejście liniowe, aby bez potrzeby nie prowadzić sygnału przez drugi stopień mikrofonowy.
ADAT
ADAT Optical jest bardzo popularnym sposobem cyfrowej rozbudowy interfejsu audio.
Pozwala podłączyć zewnętrzny:
przedwzmacniacz wielokanałowy, konwerter A/D lub D/A albo drugi kompatybilny element systemu.
Dzięki temu można zwiększyć liczbę kanałów bez wymiany całego interfejsu.
Liczba kanałów dostępnych przez ADAT zależy od częstotliwości próbkowania i obsługi odpowiednich trybów transmisji.
RME Digiface USB
RME Digiface USB jest przykładem interfejsu skoncentrowanego właśnie na cyfrowym audio ADAT.
Zamiast dużej liczby analogowych wejść mikrofonowych oferuje wiele optycznych kanałów cyfrowych.
Może być dobrym centrum systemu, w którym analogowe wejścia i wyjścia zapewniają osobne preampy lub konwertery.
S/PDIF
S/PDIF pozwala przesyłać cyfrowe audio pomiędzy kompatybilnymi urządzeniami.
Może występować w formie elektrycznej lub optycznej, zależnie od sprzętu.
Jest szczególnie przydatny przy integracji interfejsu z zewnętrznym konwerterem, procesorem lub innym cyfrowym urządzeniem audio.
AES/EBU i AES3
W bardziej profesjonalnych systemach wykorzystuje się także cyfrowe standardy AES3 / AES/EBU.
Są popularne w studiach, broadcastzie i profesjonalnych instalacjach.
Przykładowo specjalistyczne karty RME mogą obsługiwać wiele kanałów AES zamiast tradycyjnych wejść mikrofonowych.
Tego typu produkt jest interfejsem audio, ale ma zupełnie inne zastosowanie niż niewielka karta USB dla domowego studia.
MADI
MADI jest profesjonalnym formatem wielokanałowego cyfrowego audio.
Pozwala przesyłać dużą liczbę kanałów jednym połączeniem optycznym lub koncentrycznym.
Jest stosowany między innymi w:
broadcastzie, dużych studiach, systemach koncertowych i profesjonalnej infrastrukturze audio.
W DAARS dostępne są zarówno zewnętrzne interfejsy MADI USB, jak i karty PCI Express.
RME MADIface USB
RME MADIface USB jest kompaktowym interfejsem pozwalającym połączyć system MADI z komputerem przez USB.
Może obsługiwać dużą liczbę cyfrowych kanałów bez konieczności instalowania karty w komputerze.
To rozwiązanie znacznie różni się od klasycznego interfejsu z mikrofonowymi wejściami combo – jego głównym zadaniem jest wielokanałowy cyfrowy transport audio.
Karty MADI PCI Express
W komputerach stacjonarnych profesjonalny system MADI można zbudować również na kartach PCIe.
Rozwiązanie takie dobrze sprawdza się w stałych stanowiskach studyjnych, broadcastowych lub postprodukcyjnych.
Karta PCI Express znajduje się wewnątrz komputera i nie jest urządzeniem mobilnym jak typowy interfejs USB.
RME HDSPe MADI
RME HDSPe MADI jest przykładem profesjonalnej karty PCI Express przeznaczonej do infrastruktury MADI.
Oferuje dużą liczbę kanałów cyfrowych i jest kierowana do systemów, w których analogowa konwersja wykonywana jest przez inne urządzenia.
RME HDSPe MADI FX
HDSPe MADI FX jeszcze bardziej zwiększa możliwości wielokanałowego routingu.
Takie karty przeznaczone są do rozbudowanych środowisk, w których potrzebne są dziesiątki lub setki kanałów audio.
Nie powinno się więc porównywać ich bezpośrednio z prostym interfejsem 2×2 – mimo że oba produkty należą do szerokiej kategorii interfejsów audio.
Interfejs PCI Express
PCIe jest szczególnie użyteczne w stałym komputerze studyjnym.
Karta montowana wewnętrznie nie wymaga dodatkowego miejsca na biurku i może zapewniać dużą liczbę profesjonalnych połączeń cyfrowych.
W tej grupie dostępne są między innymi rozwiązania RME obsługujące ADAT, AES i MADI.
RME HDSPe RayDAT
RME HDSPe RayDAT jest kartą PCI Express skoncentrowaną na cyfrowym audio ADAT.
Może pracować jako centrum dużego systemu konwerterów i przedwzmacniaczy cyfrowych.
To dobre rozwiązanie dla stacjonarnego studia, które nie potrzebuje wielu analogowych złączy bezpośrednio na karcie komputerowej.
RME HDSPe AIO Pro
RME HDSPe AIO Pro łączy analogowe i cyfrowe wejścia oraz wyjścia w karcie PCI Express.
Pozwala więc zbudować wysokiej klasy stacjonarny system audio bez konieczności korzystania z typowego zewnętrznego interfejsu USB.
Dante
Dante pozwala przesyłać wielokanałowe cyfrowe audio przez sieć Ethernet.
Może być wykorzystywane w:
studiach, instalacjach AV, broadcastzie, systemach live i rozbudowanych obiektach.
Dante nie jest jednak standardowym wyposażeniem każdego interfejsu audio.
Jeżeli system wymaga Dante, trzeba wybrać konkretny kompatybilny model.
RME Digiface Dante
RME Digiface Dante łączy komputer z profesjonalną siecią audio i może pracować jako pomost pomiędzy Dante, MADI i USB.
Takie urządzenie jest skierowane do rozbudowanych systemów wielokanałowych.
Nie jest odpowiednikiem klasycznego dwukanałowego interfejsu przeznaczonego do bezpośredniego podłączenia mikrofonu.
AVB
AVB – Audio Video Bridging jest rodziną standardów umożliwiających przesyłanie zsynchronizowanego audio przez kompatybilną infrastrukturę Ethernet.
Podobnie jak Dante może obsługiwać dużą liczbę kanałów, ale oba systemy nie są tym samym protokołem.
AVB wymaga odpowiednio przygotowanego ekosystemu urządzeń i infrastruktury sieciowej.
RME Digiface AVB
RME Digiface AVB jest kompaktowym interfejsem USB 3.0 pozwalającym połączyć komputer z siecią AVB.
Może obsługiwać bardzo dużą liczbę kanałów poprzez Gigabit Ethernet.
Jest przeznaczony przede wszystkim do profesjonalnych systemów sieciowego audio.
Dante czy AVB?
Oba rozwiązania umożliwiają transport wielu kanałów audio przez Ethernet, ale należą do innych ekosystemów.
Przy wyborze interfejsu nie należy więc kierować się tym, który standard jest ogólnie „lepszy”.
Najważniejsza jest zgodność z infrastrukturą, która już działa lub ma zostać wdrożona w studio czy instalacji.
Jeżeli pozostałe urządzenia są Dante, interfejs Dante będzie naturalnym wyborem.
W systemie AVB potrzebne będzie urządzenie kompatybilne z AVB.
MIDI
MIDI nie przesyła dźwięku.
Służy do transmisji komunikatów sterujących pomiędzy urządzeniami.
Może być wykorzystywane z:
klawiaturami sterującymi, syntezatorami, modułami brzmieniowymi i innymi urządzeniami muzycznymi.
Interfejs wyposażony w MIDI pozwala ograniczyć liczbę dodatkowych adapterów potrzebnych w studio.
24-bit / 192 kHz
Wiele profesjonalnych interfejsów umożliwia pracę w rozdzielczości 24 bit / 192 kHz.
Nie oznacza to automatycznie lepszej jakości urządzenia od każdego interfejsu pracującego przy niższej częstotliwości.
Na wynik wpływają również:
konwertery, analogowy tor wejściowy, zegar, sterowniki i cała reszta systemu.
Do wielu zastosowań muzycznych, filmowych i podcastowych nie jest konieczna praca przy maksymalnej częstotliwości oferowanej przez interfejs.
32-bit w interfejsach audio
Wybrane współczesne urządzenia mogą wykorzystywać 32-bitową architekturę lub konwersję.
Trzeba jednak odróżnić to od 32-bit float znanego z niektórych rekorderów terenowych.
Samo oznaczenie „32 bit” nie oznacza automatycznie, że interfejs ma dokładnie taki sam sposób zabezpieczania nagrań przed nieprawidłowym poziomem jak field recorder z wielostopniowym przetwornikiem.
Zawsze warto sprawdzić sposób implementacji w konkretnym urządzeniu.
Latencja
Latencja to opóźnienie pomiędzy sygnałem wejściowym a jego odsłuchem lub dalszym przetwarzaniem.
Ma duże znaczenie podczas:
nagrywania wokalu, grania na instrumentach wirtualnych oraz monitorowania efektów z programu DAW.
Na realne opóźnienie wpływają sterownik, bufor, komputer, częstotliwość próbkowania i oprogramowanie.
Nie należy oceniać latencji wyłącznie na podstawie rodzaju złącza USB lub Thunderbolt.
Direct monitoring
W prostych interfejsach można stosować direct monitoring, czyli odsłuch sygnału wejściowego bez oczekiwania na jego przejście przez program DAW.
Pozwala ograniczyć odczuwalne opóźnienie podczas nagrywania.
W bardziej zaawansowanych urządzeniach funkcję tę zastępuje rozbudowany wewnętrzny mikser DSP.
DSP
Interfejs może posiadać własne DSP – Digital Signal Processing.
Pozwala ono realizować routing, miksy odsłuchowe lub wybrane efekty bez obciążania procesora komputera.
Zakres możliwości różni się bardzo mocno pomiędzy producentami.
Samo oznaczenie „DSP” nie mówi więc, jakie konkretne efekty są dostępne.
RME TotalMix FX
Profesjonalne interfejsy RME wykorzystują środowisko TotalMix FX do routingu i tworzenia miksów.
Pozwala ono zarządzać wieloma wejściami i wyjściami oraz przygotowywać niezależne tory odsłuchowe.
Ma to szczególne znaczenie w urządzeniach obsługujących dziesiątki kanałów cyfrowych.
Interfejs audio do studia
W typowym studio warto określić przede wszystkim:
ile mikrofonów będzie nagrywanych równocześnie, ile potrzebnych jest wyjść monitorowych i słuchawkowych oraz czy planowana jest rozbudowa.
Do małego studia może wystarczyć interfejs z dwoma wejściami.
Nagrywanie zespołu może wymagać ośmiu preampów albo interfejsu z ADAT i zewnętrznego przedwzmacniacza.
Profesjonalne studio cyfrowe może natomiast potrzebować MADI, Dante lub AVB.
Interfejs audio do podcastu
Do podcastu szczególnie ważne są:
liczba wejść mikrofonowych, dostępny gain, phantom, wyjścia słuchawkowe i łatwe tworzenie odsłuchu.
Do jednej lub dwóch osób często wystarczy niewielki interfejs USB.
Przy większej liczbie uczestników potrzebne będzie więcej fizycznych wejść mikrofonowych lub zupełnie inny typ urządzenia, np. mikser podcastowy.
Interfejs do nagrywania wokalu
Do pojedynczego wokalu nie jest konieczny bardzo rozbudowany system.
Ważniejsze mogą być:
dobry preamp, odpowiednia ilość gainu, phantom dla mikrofonu pojemnościowego oraz stabilny odsłuch słuchawkowy.
Interfejs 2-kanałowy może być w takim zastosowaniu bardziej praktyczny niż duża karta z dziesiątkami cyfrowych kanałów.
Interfejs do produkcji muzycznej
Producent muzyczny może potrzebować jednocześnie:
mikrofonu, syntezatora, kontrolera MIDI, monitorów i słuchawek.
Warto więc patrzeć nie tylko na liczbę wejść mikrofonowych, ale również na wejścia liniowe, MIDI i sposób routingu wyjść.
Interfejs do nagrywania mobilnego
Mobilny interfejs powinien być niewielki i możliwie łatwy do zasilania.
Przykładem bardzo kompaktowego rozwiązania jest Rode AI-Micro, przeznaczony do współpracy z mikrofonami wykorzystującymi złącza 3,5 mm oraz komputerami i urządzeniami mobilnymi.
Inny przykład to Apogee Duet 3, oferujący bardziej klasyczny studyjny tor wejściowy w niewielkiej obudowie.
Interfejs do systemu wielokanałowego
W dużym systemie wymagania są zupełnie inne.
Priorytetami mogą być:
ADAT, MADI, AES, Dante, AVB, synchronizacja Word Clock oraz rozbudowany routing.
Wtedy fizyczne wejścia mikrofonowe mogą znajdować się w osobnych konwerterach lub preampach, a sam interfejs ma przede wszystkim połączyć całą infrastrukturę z komputerem.
Interfejs audio a mikser
Interfejs i mikser mają część wspólnych funkcji, ale służą innemu workflow.
Interfejs audio jest projektowany przede wszystkim jako połączenie sprzętu audio z komputerem.
Mikser koncentruje się na łączeniu, regulowaniu i routingu wielu źródeł podczas pracy live lub w studio.
Niektóre miksery posiadają wielokanałowy interfejs USB, a niektóre interfejsy oferują rozbudowany mikser DSP.
Dlatego przed zakupem warto określić, czy głównym zadaniem urządzenia będzie nagrywanie do DAW, czy aktywne miksowanie wielu kanałów.

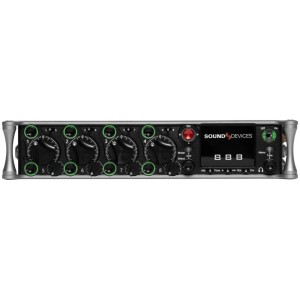

Interfejs audio a rekorder
Interfejs wymaga zwykle komputera lub urządzenia hosta do nagrywania.
Rekorder audio może samodzielnie zapisywać materiał na kartę pamięci lub inny nośnik.
Niektóre rekordery mogą również działać jako interfejs USB, ale nie jest to automatyczna funkcja każdego urządzenia.

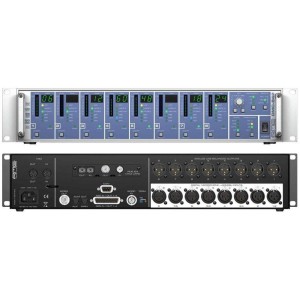

Interfejs a zewnętrzny przedwzmacniacz
Jeżeli interfejs ma własne preampy, osobny przedwzmacniacz nie jest konieczny do podstawowego nagrywania.
Zewnętrzny preamp można zastosować, gdy potrzebny jest:
inny charakter brzmienia, dodatkowe kanały, większy gain lub specjalistyczna funkcjonalność.
W bardziej rozbudowanym studio preamp może komunikować się z interfejsem analogowo albo cyfrowo przez ADAT, MADI czy inny kompatybilny format.
Jak wybrać interfejs audio?
Najpierw określ, ile źródeł ma być nagrywanych jednocześnie i jakiego rodzaju są to źródła.
Następnie sprawdź liczbę fizycznych wejść mikrofonowych, instrumentalnych i liniowych.
Kolejnym krokiem jest wybór sposobu połączenia z komputerem – USB, Thunderbolt lub PCI Express.
Jeśli system ma być rozbudowywany, zwróć uwagę na ADAT, S/PDIF, MADI, AES, Dante lub AVB.
Na końcu sprawdź kompatybilność sterowników, system operacyjny, możliwości routingu, odsłuch słuchawkowy i maksymalną częstotliwość próbkowania.
Nie warto wybierać urządzenia tylko dlatego, że ma największą liczbę kanałów w specyfikacji. Najważniejsze jest, czy posiada właściwe wejścia i wyjścia dla konkretnego workflow.
Interfejsy audio RME, PreSonus, Apogee i Rode w DAARS
W DAARS znajdziesz interfejsy audio USB i USB-C, profesjonalne karty dźwiękowe PCI Express oraz wielokanałowe interfejsy cyfrowe do studia, produkcji muzycznej, postprodukcji i systemów profesjonalnych.
Oferta obejmuje zarówno kompaktowe rozwiązania do nagrywania kilku źródeł, jak i systemy ADAT, MADI, Dante i AVB obsługujące dużą liczbę cyfrowych kanałów.
Dobierz interfejs przede wszystkim do liczby fizycznych wejść i wyjść, sposobu połączenia z komputerem oraz infrastruktury audio, z którą urządzenie ma współpracować.
