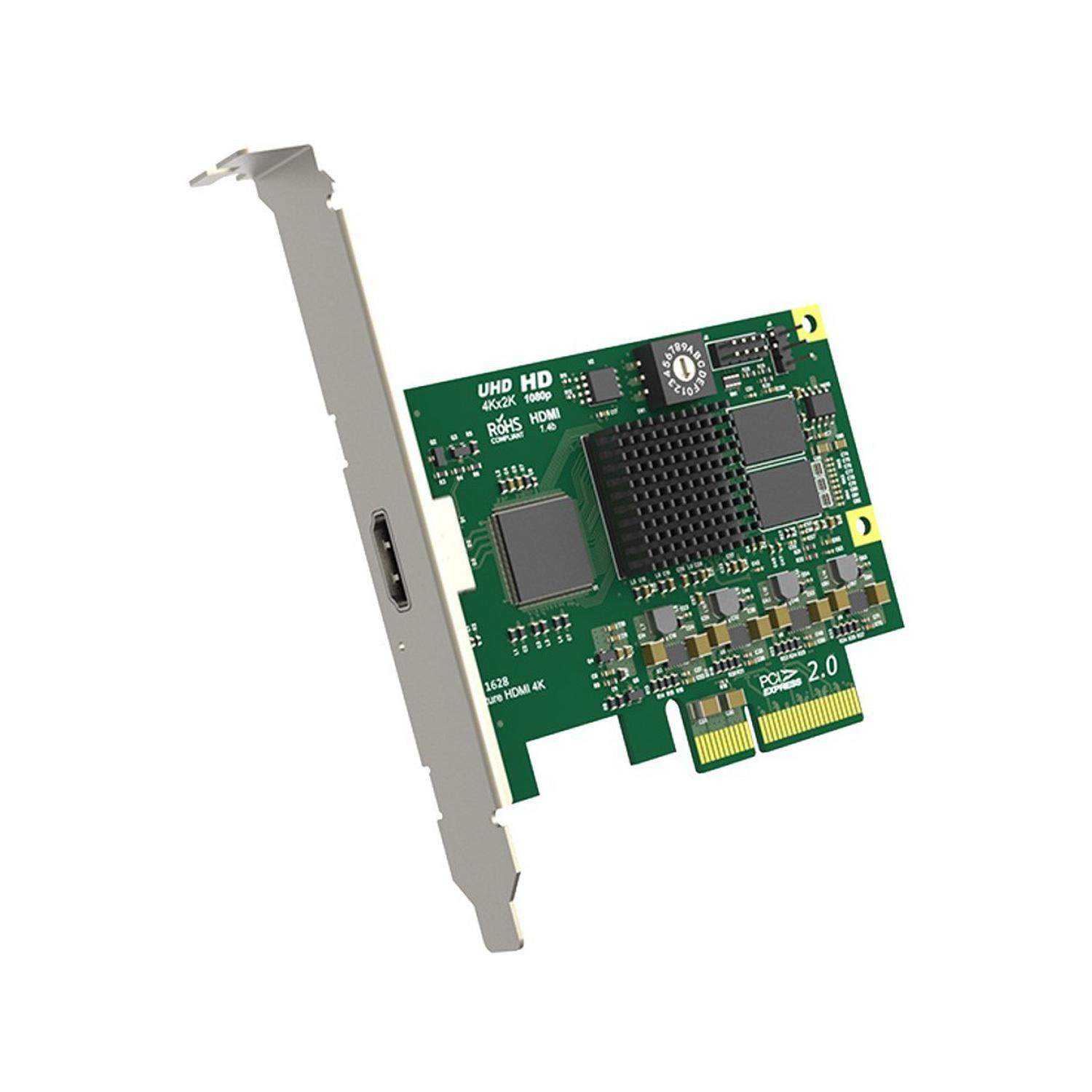

Cechy Magewell Pro Capture HDMI 4K (11120):
- Wejście HDMI 1.4
- Pozwala na obsługę jednego sygnału HDMI + umieszczone audio
- Wsparcie do rozdzielczości 4096x2160
- Interfejs PCIe Gen2 x4
- Silnik wideo 10-bit
- Funkcje jak deinterlacing, crop, korekcja kolorów, sprzętowy znacznik czasowy, skalowanie góra/dół czy konwersja proporcji obrazu
- Autodetekcja formatu sygnału wejściowego
- Time Code
- 3D HDMI
- Wsparcie ogromnej ilości oprogramowania
- Przeznaczona do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
- Niska latencja
- Możliwość podłączenia wielu kart do jednej stacji
Lista sprawdzonego kompatybilnego oprogramowania z serią Magewell Pro Capture:
- Adobe Connect
- Adobe Flash Media Live Encoder
- Amcap
- BlueJeans
- Camtasia Studio
- Cisco Webex Meetings
- DingCaster
- Discord
- Discover Video Multimedia Encoder
- Discover Video Streamsie
- DisplayNote Montage
- ECamm Live
- Elecard Codec Works
- Elecard Multistream player
- Forsite MWCC
- Google Plus Hangouts
- Gotomeeting
- GrandVJ
- Graphedit
- Gstreamer
- Hecoos
- Hirender
- iAVCast
- Kaltura
- Livestream
- Livestrom
- ManyCam
- Medialooks Direct Take
- Meridix Broadcast Producer
- Metus Ingest
- Microsoft Lync
- Microsoft Teams
- mimoLive
- OBS Classic
- OBS Studio
- Panopto
- Polywall
- Presentations 2Go
- Quicktime Player
- Real Producer Plus
- Resolume
- Restream
- Skype
- Skype for business
- Slack
- Streambox
- Streamstar
- UltraGrid
- VidBlasterX
- VideoStitch
- Vidyo
- VirtualDub
- VLC
- vMix
- Watchout
- Windows Media Encoder
- Wirecast
- XSplit Broadcaster
- XSplit Gamecaster
- YCD Multimedia
- Zoom.us
- Każde inne oprogramowanie do przechwytywania i streamingu oparte na DirectShow/V4L2/AVCaptureSession
W zestawie:
- x1 Magewell Pro Capture HDMI 4K (11120)
- x1 Uchwyt niskoprofilowy (ACC01241)
Specyfikacja Magewell Pro Capture HDMI 4K (11120):
Obsługiwany system operacyjny
- Windows:
Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
Linux (obsługa architektury x86, x64 i ARM)
Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
CentOS 6.5/7 (x86 i x64) i nowsze
Fedora 25/26/27 (x86 i x64) i wyżej
Red Hat 6.5 (x86 i x64) i nowsze
Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 i wyższej
- Mac
OS X 10.9/10.10/10.11 i nowsze
macOS* 10.12/10.13/10.14/10.15/11/12/13 (nie obsługuje jeszcze macOS 14).
* Więcej w drodze z nadchodzącym wsparciem dla macOS 14.x.
Zalecany system operacyjny (przetestowany)
- Windows:
Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
- Linux:
Ubuntu 12.04/14.04/16.04 (x86 i x64)
Ubuntu 17.04/17.10/18.04 (x64)
CentOS 6.5/7.2 (x86 i x64)
Fedora 25/26 (x64)
Red Hat 6.5 (x86 i x64)
- Mac:
OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
macOS 10.12/10.13.2/10.13.3/10.14.3/10.15/11/12/13
Obsługiwane interfejsy API
- Windows
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
- Linux
- V4L2
- ALSA
- macOS
- AVCaptureSession
- AudioUnit
Interfejsy wejściowe
Interfejs hosta
Funkcje wejściowe
- Obsługa rozdzielczości wejściowych wideo do 4096x2160 pikseli
Funkcje specyficzne dla HDMI
- Odbiornik HDMI 297 MHz
- Adaptacyjny korektor HDMI
- Obsługa niestandardowego EDID
- Obsługa ekstrakcji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
- Pełna obsługa kolorymetrii
- Obsługa 8-bitowych sygnałów wykorzystujących próbkowanie kolorów RGB/YUV 4:4:4 z częstotliwością pikseli nie większą niż 297 MHz.
- Obsługa 12-bitowych sygnałów wykorzystujących próbkowanie kolorów YUV 4:2:2 przy częstotliwości próbkowania pikseli nie większej niż 297 MHz.
- Obsługa 10/12-bitowych sygnałów wykorzystujących próbkowanie kolorów RGB/YUV 4:4:4 przy częstotliwości pikseli nie większej niż 170 MHz
- Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
- Obsługa wyodrębniania informacji o taktowaniu wideo
- Obsługa wyodrębniania informacji o formacie 3D
- Obsługa wyodrębniania kodu czasowego Sony/Canon DSLR
- Obsługa trybu Side-by-Side Half, Top-and-Bottom, Frame Packing 3D.
Formaty przechwytywania wideo
- Obsługa rozdzielczości przechwytywania obrazu do 4096x2160 pikseli
- Obsługa szybkości przechwytywania klatek do 144 klatek na sekundę (rzeczywista szybkość przechwytywania klatek może być ograniczona przepustowością PCIe i rozdzielczością obrazu)
- Obsługa 8-bitowych formatów przechwytywania 4:2:0: NV12, I420, YV12
- Obsługa 8-bitowych formatów przechwytywania 4:2:2: YUY2, YUYV, UYVY
- Obsługa 8-bitowych formatów przechwytywania 4:4:4: V308, IYU2, V408, BGR24, BGR32
- Obsługa 10-bitowych formatów przechwytywania 4:4:4: V410, Y410
- Więcej formatów przechwytywania jest obsługiwanych przez Magewell Capture SDK
Funkcje przetwarzania wideo
- Dwa potoki przetwarzania wideo z przepustowością przetwarzania ~360 mln pikseli/s dla każdego z nich
- Pełne 10-bitowe przetwarzanie wideo
- Kadrowanie wideo
- Skalowanie wideo
- Usuwanie przeplotu wideo:
Splot
Łączenie górnego i dolnego pola
Tylko górne pole
Tylko dolne pole
- Konwersja współczynnika proporcji wideo:
Automatyczny lub ręczny wybór wejściowego współczynnika proporcji
Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania
Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox)
- Konwersja formatu kolorów wideo:
Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia
Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
Obsługa ograniczonego lub pełnego zakresu kwantyzacji
Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia
- Konwersja liczby klatek na sekundę wideo
- Kompozycja menu ekranowego wideo:
Obsługa obrazu OSD w formacie PNG (do 4096x2160)
Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK
Wiele kart w jednym systemie
- Obsługa wielu kart podłączonych do jednego systemu
- Wbudowany przełącznik obrotowy do ustawiania numeru karty, z 16 pozycjami od 0 do F
- Drzewo urządzeń sprzętowych systemu wyświetli "01: Pro Capture HDMI 4K", gdy przełącznik obrotowy jest ustawiony na 1 itd.
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego).
Wiele strumieni przechwytywania
- Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
- Niezależne ustawienia kadrowania, proporcji obrazu, formatu kolorów, rozdzielczości, liczby klatek na sekundę, usuwania przeplotu i regulacji kolorów dla każdego strumienia.
Obsługa bardzo niskiego opóźnienia
- Opóźnienie 64 linii wideo
- Tryb częściowego powiadamiania w SDK
Znacznik czasu i synchronizacja A/V
- Sprzętowy zegar o wysokiej rozdzielczości 100ns
- Ramki audio (192 próbki audio) i ramki wideo są stemplowane zegarem sprzętowym
- Zegar sprzętowy może być synchronizowany pomiędzy kartami (poprzez SDK)
Przechwytywanie wideo SG-DMA
- ~1200 MB/s na kanał przepustowości DMA w systemie PCIe 2.x
- ~800 MB/s na kanał przepustowości DMA w systemie PCIe 1.x
- Obsługa automatycznego wykrywania kafelkowej powierzchni GPU Intel
- Obsługa DirectGMA dla chipsetów kart graficznych AMD
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia
SDK
- Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności
Ulepszenia sterowników Windows
- Wszystkie opcje mogą być kontrolowane przez trzy poziomy klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia.
- Nazwy filtrów wideo, audio i Crossbar można dostosować za pomocą kluczy rejestru
Aktualizacja oprogramowania sprzętowego
- Wiele kart w jednym systemie może być aktualizowanych jednocześnie
- Karty mogą być aktualizowane bez wyłączania systemu (w większości przypadków, nawet restart nie jest potrzebny)
- Bezpieczna aktualizacja. W przypadku wyłączenia zasilania lub awarii systemu podczas aktualizacji oprogramowania układowego, zostanie ono automatycznie przywrócone do wersji początkowej. Ta funkcja jest dostępna tylko dla oprogramowania sprzętowego w wersji 1.21 i nowszych.
Wskaźnik LED
- Diody LED stanu wskazują stan pracy każdego kanału:
Wolne pulsowanie: sygnał wejściowy odblokowany
Świeci: sygnał wejściowy zablokowany
Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA
Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie
Wymiary
- Niskoprofilowa karta rozszerzeń PCIe x4
92,76 mm x 68,88 mm (bez wspornika PCI)
Pobór mocy
- Maksymalny prąd przy 12 V: ~ 0,41 A
- Maksymalny prąd przy 3,3 V: ~ 0,18 A
- Maksymalny pobór mocy: ~ 5.44 W
Środowisko pracy
- Temperatura pracy: 0 do 60 stopni C
- Temperatura przechowywania: -20 do 70 stopni C
- Wilgotność względna: od 5% do 90% bez kondensacji
