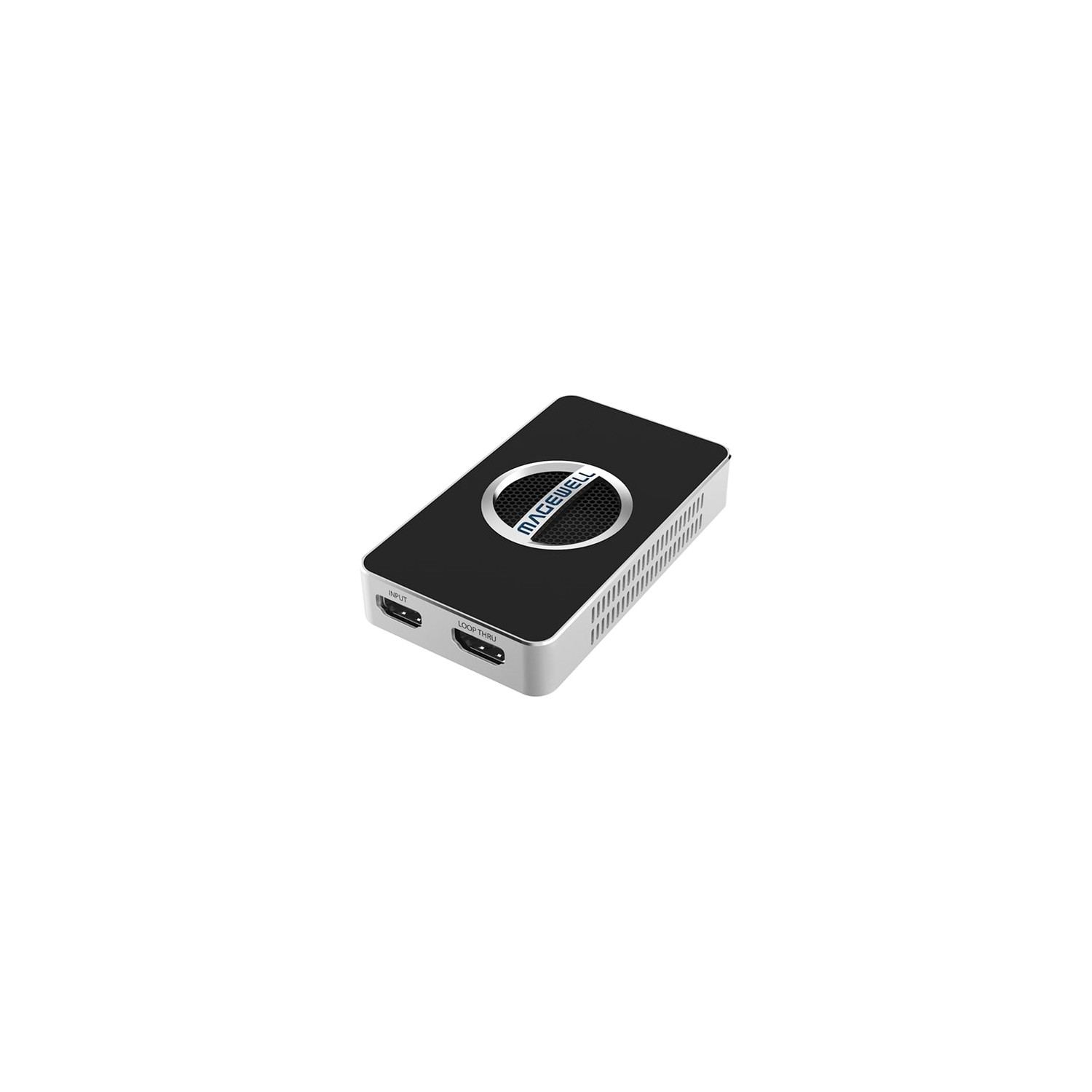

Cechy Magewell USB Capture HDMI 4K Plus (32090):

• Maksymalny obsługiwany sygnał na wejściu: 4096x2160 60 FPS 4:4:4
• Darmowe oprogramowanie USB Capture Utility V3 oraz Capture Express do kontroli i pełnego wykorzystania funkcji urządzenia.
• Wsparcie do 120 FPS w zależności od rozdzielczości obrazu
• Funkcje embedowania i deembedowania dźwięku
• Funkcje takie jak crop, scaling, flip, mirror, de-interlacing, konwersja proporcji, konwersja formatu kolorów czy zmiana ilości klatek na sekundę
• Zaprojektowany do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
• Współpracuje z większością programów typu Zoom, Teams, vMix, OBS, Skype, VLC
• Autodetekcja sygnału wejściowego
• Interfejs USB 3.0 ze wsparciem USB 3.1 oraz USB 2.0
• Współpraca z systemami Windows, Linux, OS X, mac OS, Chrome OS
• Wejście Mic In Jack 3.5mm
• Wyjście słuchawkowe Jack 3.5mm
• Loop-Through

Przechwytywanie i strumieniowanie w 4K
Karta przechwytująca Magewell USB Capture HDMI 4K Plus umożliwia przesyłanie sygnału wideo i audio 4K HDMI do dowolnego komputera lub laptopa za pośrednictwem złącza USB 3.0. Ta karta przechwytująca akceptuje sygnały wideo HD lub 4K i przechwytuje do 4096x2160 120 FPS do nagrywania lub przesyłania strumieniowego. Rodzina USB Capture Plus oferuje użytkownikom więcej możliwości dzięki dodatkowym funkcjom, w tym wyjściu do przechwytywania i monitorowania wideo oraz pętli sygnału. Co więcej, wszystkie urządzenia USB Plus obsługują dyskretny analogowy sygnał audio. Nasze karty przechwytujące oferują prawdziwą obsługę plug-and-play i instalację bez sterowników. Ponadto są one natychmiast rozpoznawane przez wiele programów do strumieniowania i działają w każdym systemie Windows, Mac, Linux i Chrome.

• Wejście wideo i rozdzielczość pętli: Obsługa wejścia wideo i rozdzielczości pętli do 4096x2160 120 FPS lub 2560x1440 dla wyższej częstotliwości odświeżania 144 FPS


• Wejście audio: Obsługa wejścia audio do 8-kanałowego 24-bitowego dźwięku osadzonego w HDMI przy 192 kHz i 2-kanałowych strumieni audio IEC60958 przez interfejs mikrofonowy 3.5 mm


• Format przechwytywania wideo: Wyjście przetwarzania do 4096x2160 120pfs- 8-bitowe przetwarzanie wideo (parametry up- lub down-covert)


• Wyjście audio: Wyjście audio sygnału HDMI lub urządzenia hostującego (komputera) przez gniazdo słuchawkowe 3,5 mm. Do 2-kanałowych strumieni audio IEC60958

Ultra niskie opóźnienie, przechwytywanie z wysoką liczbą klatek na sekundę
Magewell USB Capture HDMI 4K Plus oferuje niskie opóźnienia i wysoką liczbę klatek na sekundę, aby zapewnić płynną i profesjonalną produkcję wideo. Funkcja Loop-through umożliwia użytkownikom strumieniowanie i nagrywanie wideo z minimalnym opóźnieniem. Aby uzyskać optymalną wydajność przy niskich opóźnieniach, bardzo ważne jest, aby użytkownicy wybrali odpowiednie oprogramowanie i sprzęt podczas całego procesu przechwytywania. Więcej informacji na temat opóźnień urządzeń Magewell USB Capture Plus można znaleźć tutaj.

Wszechstronność
Magewell USB Capture HDMI 4K Plus jest używany w wielu różnych branżach i służy każdej z nich na swój własny sposób. Jego wszechstronność i kompatybilność z szeroką gamą oprogramowania sprawia, że karta przechwytująca nadaje się do przesyłania strumieniowego, konferencji internetowych, przechwytywania wykładów, produkcji na żywo, obrazowania medycznego i innych.

Konferencje internetowe i przechwytywanie wykładów
Kompatybilny z Zoom Rooms, Microsoft Teams Rooms, Skype for Business, Google Hangouts, GoToMeeting, VLC, OBS Studio, XSplit itp.

Przechwytywanie i przesyłanie strumieniowe z niskim opóźnieniem
Magewell USB Capture HDMI 4K Plus obsługuje przechwytywanie z niskim opóźnieniem i wysoką liczbą klatek na sekundę. Więcej informacji na temat opóźnień tego urządzenia można znaleźć tutaj.

Obrazowanie medyczne
Zdalna telemedycyna z wbudowanym strumieniowaniem wideo na żywo może być ułatwiona i znacznie poprawia zdalną edukację chirurgiczną.

Przetwarzanie wideo oparte na FPGA
Magewell wdrożył przetwarzanie wideo oparte na FPGA we wszystkich urządzeniach USB Capture Plus w celu zapewnienia wysokiej jakości konwersji w górę / w dół i regulacji obrazu. Karty przechwytujące nie wymagają dodatkowych źródeł zasilania i mają zerowe zużycie procesora, aby zmaksymalizować dostępność procesora dla oprogramowania innych firm.

Lista kompatybilnego oprogramowania z Magewell USB Capture HDMI 4K Plus (32090):

• Zoom
• Microsoft Teams
• Skype
• Google Hangouts
• GoToMeeting
• Gstreamer
• VLC
• OBS Studio
• vMix
• XSplit
• QuickTime Player
• Każde inne oprogramowanie do streamingu czy enkodowania oparte na DirectShow/V4L2/AVCaptureSession

W zestawie:

• x1 Magewell USB Capture HDMI 4K Plus (32090)
• x1 Kabel Magewell USB 3.0 (ACC00062)

Magewell USB Capture Utility V3
Utility V3 to darmowe oprogramowanie dostępne ze strony producenta Magewell, przeznaczone do kart przechwytujących z serii USB Capture oraz USB Capture Plus. Użytkownicy mogą z łatwością sprawdzić i ustawić większość parametrów związanych z przechwytywaniem obrazu z urządzeń, jak również zaktualizować sterowniki i w razie problemów wyeksportować logi, które ułatwią pomoc ze strony wsparcia technicznego.

Oprogramowanie pozwala na zmianę rozdzielczości, ilości klatek czy też przestrzeni kolorów, które oczywiście obsługuje sama karta. Informacje o tym można znaleźć w specyfikacji każdego produktu na naszej stronie. Jeśli format przechwytywany jest inny niż format wejściowy FPGA urządzenia automatycznie zeskaluje w górę lub w dół, nie zwiększając w ogóle zużycia procesora komputera. Funkcja ta jest wyjątkowo przydatna, gdyż niektóre oprogramowania potrafią znacznie obciążyć procesor przy skalowaniu.

Gdy urządzenie podpięte jest do komputera z dostępem do internetu, automatycznie sprawdza wersję oprogramowania i porównuje ją z najnowszą aktualizacją na serwerach Magewell. Gdy nowsza wersja jest dostępna, oprogramowanie Utility V3 poinformuje o takiej możliwości.

USB Capture Utility V3 pozwala między innymi na crop obrazu, mirror, flip, kontrolę poziomu głośności, de-interlacing, zmianę nazwy urządzenia czy zmianę proporcji obrazu. Pozwala również na edytowanie i ładowanie danych EDID, co umożliwi wykorzystanie wstępnie niedostępnych dla kart formatów np. Magewell USB Capture HDMI 4K Plus będzie w stanie obsłużyć wejście 2560x1440p144.

Utility V3 pozwala również na wstawienie dowolnego zdjęcia, które ma być wyświetlane w momencie braku sygnału wideo ze źródła, co może być wyjątkowo przydatne na różnych wydarzeniach live, w salach konferencyjnych czy domach wiary.

Magewell Capture Express
Capture Express to darmowe oprogramowanie umożliwiające podgląd, nagrywanie lub strumieniowanie z jednego źródła. Umożliwia również sprawdzenie sygnałów wejściowych i nagrywanie materiału do 4K w 60 FPS.

Capture Express zapisuje jeden kanał wideo jako plik mp4 na dysku komputera, oddając takie możliwości ingerencji w materiał jak: zmiana rozdzielczości, zmiana ilości klatek na sekundę, ustawienie bit rate'u czy zmianę przestrzeni kolorów. Capture Express do kompresji wykorzystuje kodeki H.264 i H.265.

Użytkownicy Capture Express mogą również strumieniować swój materiał bezpośrednio na Facebook/YouTube/Twitch z takimi funkcjami jak RTMP, SRT Caller, SRT listener, TS over UDP i TS over RTP.

Capture Express umożliwia posiada również funkcje takie jak crop, skalowanie w górę i w dół, zmianę jasności / HUE / saturacji czy kontrastu. Zmiany te nie wpływają na wykorzystanie procesora!

Oprogramowanie pozwala na stworzenie do 9 instancji w tym samym czasie w celu niezależnych zadań z processingiem wideo, zatem użytkownik może wykorzystywać różne narzędzia do przechwytywania, pracując na nich w tym samym czasie.

Pełna specyfikacja Magewell USB Capture HDMI 4K Plus (32090):

Obsługiwany system operacyjny

• Windows
  Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64)


• Linux (obsługa architektury x86, x64 i ARM)
  Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64)
  CentOS 6.5/7 (x86 i x64)
  Fedora 25/26/27 (x86 i x64)
  Red Hat 6.5 i nowsze (x86 i x64)
  Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 lub wyższej


• Mac
  OS X 10.9/10.10/10.11
  macOS 10.12 i nowsze


• Chrome OS

Zalecany system operacyjny (przetestowany)

• Windows
  Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2
  DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)


• Linux
  Ubuntu 12.04/14.04/16.04 (x86 i x64)
  Ubuntu 17.04/17.10/18.04 (x64)
  CentOS 6.5/7.2 (x86 i x64)
  Fedora 25/26 (x64)
  Red Hat 6.5 (x86 i x64)


• Mac
  OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API

• Windows
  DirectShow
  Wave API/DirectSound/WASAPI


• Linux
  V4L2
  ALSA


• macOS
  AVCaptureSession
  AudioUnit

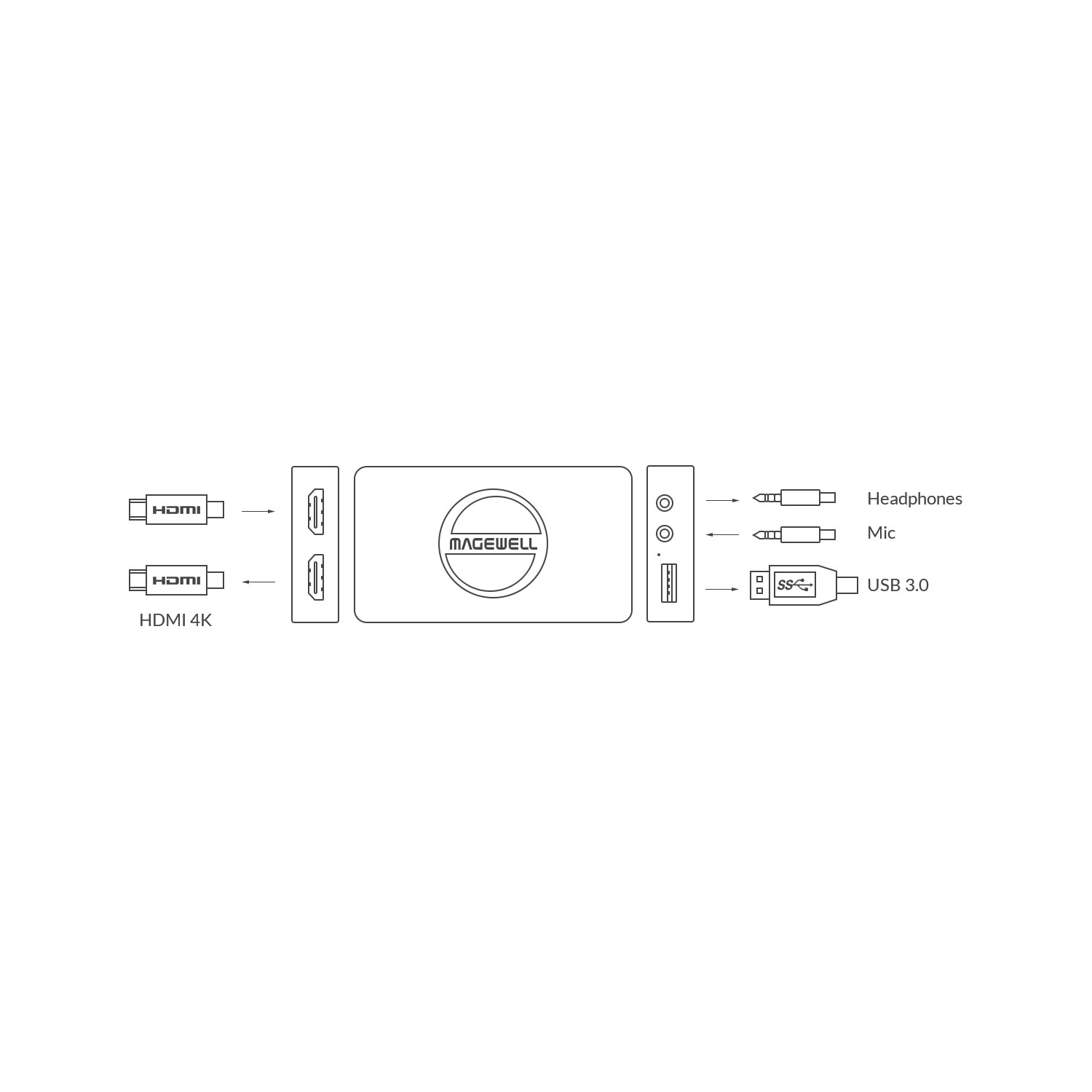

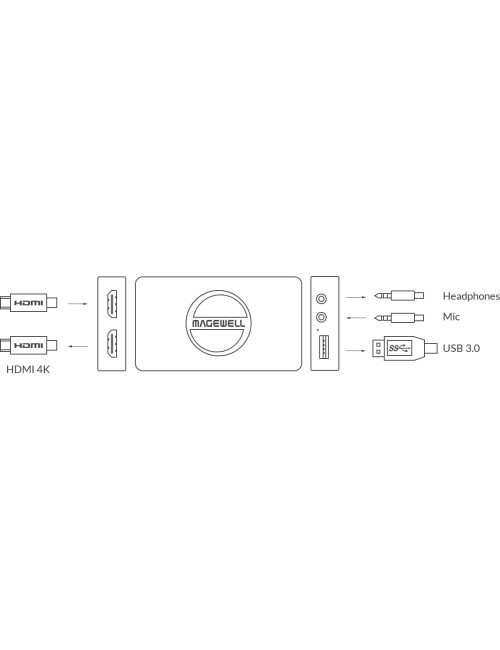

Interfejsy wejściowe

• HDMI
  DVI-D 1.0
  HDMI 1.4
  HDMI 2.0


• Gniazdo audio 3,5 mm
  Interfejs mikrofonu

Interfejs hosta

• USB 3.0
  Kompatybilny z USB 2.0
  Kompatybilny z USB 3.1 Gen 1

Interfejs wyjściowy

• Gniazdo audio 3,5 mm
  Interfejs słuchawkowy

Interfejs przelotowy

• HDMI
  DVI-D 1.0
  HDMI 1.4
  HDMI 2.0

Funkcja wejścia

• Obsługa rozdzielczości wejściowych wideo do 4096x2160

Funkcje specyficzne dla HDMI

• Odbiornik HDMI 600 MHz
• Adaptacyjny korektor HDMI
• Obsługa niestandardowego EDID
• Obsługa ekstrakcji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
• Pełna obsługa kolorymetrii
• Obsługa sygnałów wejściowych do 4096x2160 4:4:4 60fps
• Obsługa 2-kanałowych strumieni audio IEC60958
• Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
• Obsługa wyodrębniania informacji o taktowaniu wideo
• Obsługa wyodrębniania informacji o formacie 3D
• Obsługa trybu Side-by-Side Half, Top-and-Bottom, Frame Packing 3D.

Analogowe funkcje audio

• Wyodrębnianie wbudowanego dźwięku stereo HDMI do nagrywania i wyjścia przez interfejs słuchawek stereo mini-jack 3,5 mm
• Przechwytywanie analogowego dźwięku przez interfejs mikrofonu 3,5 mm
• Integracja funkcji karty dźwiękowej USB. Odtwarzanie dźwięku przez złącze słuchawkowe 3,5 mm. Obsługa nagrywania dźwięku odtwarzanego z komputera.

Format przechwytywania wideo

• Obsługa rozdzielczości przechwytywania do 4096x2160


• Obsługa przechwytywania klatek z szybkością do 120 klatek na sekundę (Rzeczywista wyjściowa szybkość klatek może być ograniczona przez przepustowość USB i wewnętrzną częstotliwość pracy). Typowa wyjściowa liczba klatek na sekundę dla kontrolera Intel USB3.0 jest następująca:
  1920x1080 YUY2 (do 90 kl./s)
  3840x2160 NV12 (do 30 kl./s)


• Obsługa NV12 i l420 4:2:0 8-bit (do 4096x2160)
• Obsługa YUY2 i UYVY 4:2:2 8-bit (do 4096x2160)
• Obsługa formatów RGB24 i RGB32 4:4:4 8-bit (do 2048x2160)
• Domyślne formaty przechwytywania to YUY2 i NV12. Więcej formatów przechwytywania można ustawić za pomocą narzędzia USB Capture Utility.

Funkcje przetwarzania wideo

• Potoki przetwarzania wideo z przepustowością przetwarzania 640 Mpikseli/s
• Kadrowanie wideo
• Skalowanie wideo


• Usuwanie przeplotu wideo
  Weave
  Łączenie górnego i dolnego pola
  Tylko górne pole
  Tylko dolne pole


• Konwersja współczynnika proporcji wideo
  Automatyczny lub ręczny wybór wejściowych proporcji obrazu
  Automatyczny lub ręczny wybór wyjściowego współczynnika proporcji
  Trzy tryby konwersji proporcji obrazu: Ignoruj (Anamorficzny), Przycinanie lub Wypełnienie (Letterbox lub Pillarbox)


• Konwersja formatu kolorów wideo
  Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji\
  Automatyczny lub ręczny wybór wyjściowego formatu kolorów, zakresu kwantyzacji i zakresu nasycenia
  Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  Obsługa ograniczonego lub pełnego zakresu kwantyzacji
  Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia


• Konwersja szybkości klatek wideo
• Odwracanie w pionie i odbicie lustrzane

Wiele urządzeń na jednym komputerze

• Obsługa podłączania wielu urządzeń USB do jednego systemu
• Obsługa ustawiania numeru seryjnego urządzenia jako nazwy urządzenia wyświetlanej w systemie za pomocą narzędzia USB Capture Utility

SDK

• USB Capture SDK zapewnia funkcje, w tym ekstrakcję stanu sygnału, konfigurację przechwytywania oraz przechwytywanie audio i wideo w czasie rzeczywistym itp.

Aktualizacja oprogramowania sprzętowego

• Wiele urządzeń w jednym systemie może być aktualizowanych jednocześnie.

Wskaźnik LED

• Diody LED stanu wskazują stan pracy każdego kanału:
• Wolne pulsowanie: sygnał wejściowy odblokowany
• Świeci: sygnał wejściowy zablokowany
• Podwójne mignięcie: awaria pamięci lub konfiguracja FPGA nie powiodła się
• Wyłączona: uszkodzone oprogramowanie sprzętowe

Wymiary

• 98,1 mm (dł.) x 56,8 mm (szer.) x 17 mm (wys.)

Pobór mocy

• Maksymalny prąd 5 V: ~ 1,4 A
• Maksymalny pobór mocy: ~ 7W

Środowisko pracy

• Temperatura pracy: 0 do 40 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
