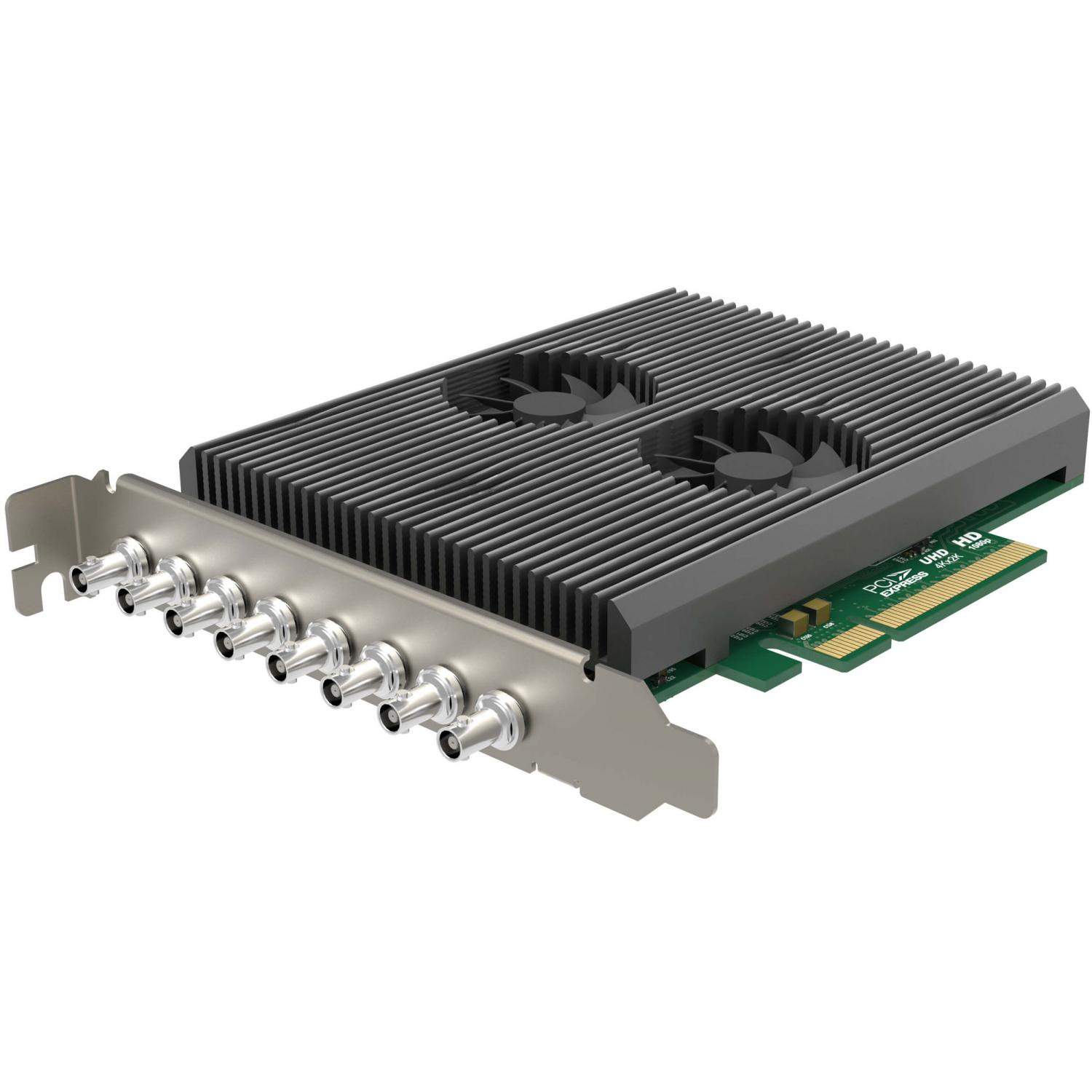

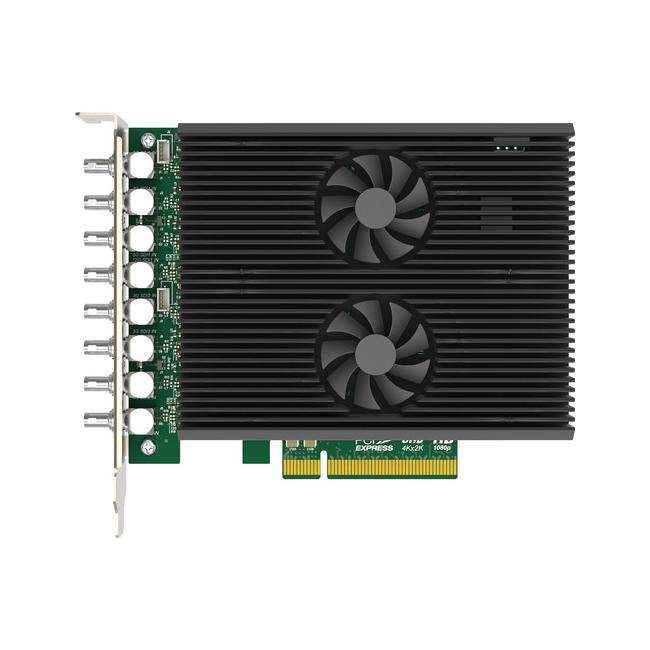

Cechy Magewell Pro Capture Dual SDI 4K Plus (11270):

• Single-Link 12G-SDI / Dual-Link 6G-SDI / Quad-Link 3G-SDI
• Obsługa audio umieszczonego w SDI
• Wsparcie do rozdzielczości 4096x2160
• Interfejs PCIe Gen2 x8
• Time Code
• Silnik wideo 10-bit
• Funkcje jak deinterlacing, crop, korekcja kolorów, sprzętowy znacznik czasowy, skalowanie góra/dół czy konwersja proporcji obrazu
• Autodetekcja formatu sygnału wejściowego
• Wsparcie ogromnej ilości oprogramowania
• Przeznaczona do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
• Niska latencja
• Możliwość podłączenia wielu kart do jednej stacji

Lista sprawdzonego kompatybilnego oprogramowania z serią Magewell Pro Capture:

• Adobe Connect
• Adobe Flash Media Live Encoder
• Amcap
• BlueJeans
• Camtasia Studio
• Cisco Webex Meetings
• DingCaster
• Discord
• Discover Video Multimedia Encoder
• Discover Video Streamsie
• DisplayNote Montage
• ECamm Live
• Elecard Codec Works
• Elecard Multistream player
• Forsite MWCC
• Google Plus Hangouts
• Gotomeeting
• GrandVJ
• Graphedit
• Gstreamer
• Hecoos
• Hirender
• iAVCast
• Kaltura
• Livestream
• Livestrom
• ManyCam
• Medialooks Direct Take
• Meridix Broadcast Producer
• Metus Ingest
• Microsoft Lync
• Microsoft Teams
• mimoLive
• OBS Classic
• OBS Studio
• Panopto
• Polywall
• Presentations 2Go
• Quicktime Player
• Real Producer Plus
• Resolume
• Restream
• Skype
• Skype for business
• Slack
• Streambox
• Streamstar
• UltraGrid
• VidBlasterX
• VideoStitch
• Vidyo
• VirtualDub
• VLC
• vMix
• Watchout
• Windows Media Encoder
• Wirecast
• XSplit Broadcaster
• XSplit Gamecaster
• YCD Multimedia
• Zoom.us
• Każde inne oprogramowanie do przechwytywania i streamingu oparte na DirectShow/V4L2/AVCaptureSession

W zestawie:

• x1 Magewell Pro Capture Dual SDI 4K Plus (11270)
• x8 Kabel HD-BNC do BNC (AC00053)

Specyfikacja Magewell Pro Capture Dual SDI 4K Plus (11270):

Obsługiwany system operacyjny

• Windows:
  Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze


• Linux (obsługa architektury x86, x64 i ARM):
  Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
  CentOS 6.5/7 (x86 i x64) i nowsze
  Fedora 25/26/27 (x86 i x64) i wyżej
  Red Hat 6.5 (x86 i x64) i nowsze
  Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 i wyższej


• Mac:
  OS X 10.9/10.10/10.11 i nowsze
  macOS* 10.12/10.13/10.14/10.15/11/12/13 (nie obsługuje jeszcze macOS 14).
  * Więcej w drodze z nadchodzącym wsparciem dla macOS 14.x.

Zalecany system operacyjny (przetestowany)

• Windows:
  Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)


• Linux:
  Ubuntu 12.04/14.04/16.04 (x86 i x64)
  Ubuntu 17.04/17.10/18.04 (x64)
  CentOS 6.5/7.2 (x86 i x64)
  Fedora 25/26 (x64)
  Red Hat 6.5 (x86 i x64)


• Mac:
  OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  macOS 10.12/10.13.2/10.13.3/10.14.3/10.15/11/12/13

Obsługiwane interfejsy API

• Windows:
  DirectShow
  DirectKS
  Wave API/DirectSound/WASAPI


• Linux:
  V4L2
  ALSA


• macOS
  AVCaptureSession
  AudioUnit

Interfejsy wejściowe

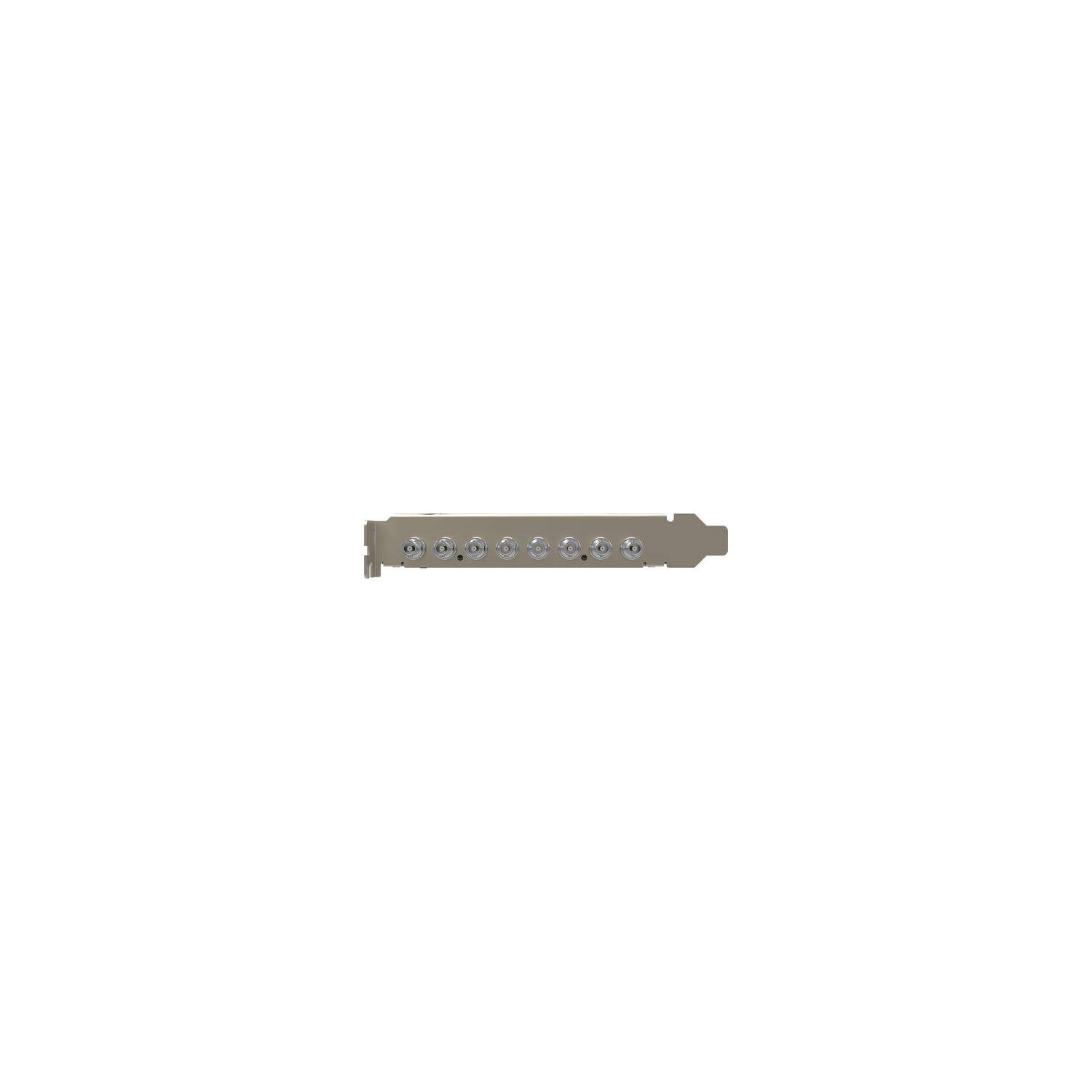

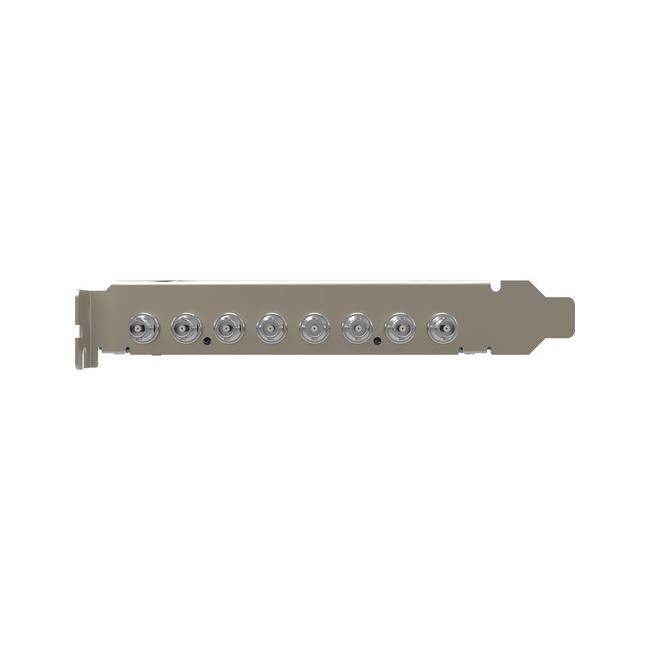

• HD-BNC x8:
  Cztery złącza są kompatybilne z SD/HD/3G SDI
  Dwa złącza są kompatybilne z SD/HD/3G/6G SDI
  Dwa złącza są kompatybilne z SD/HD/3G/6G/12G SDI

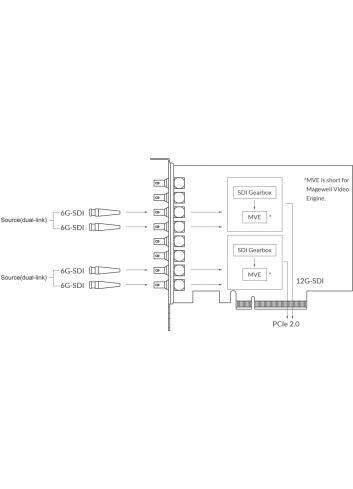

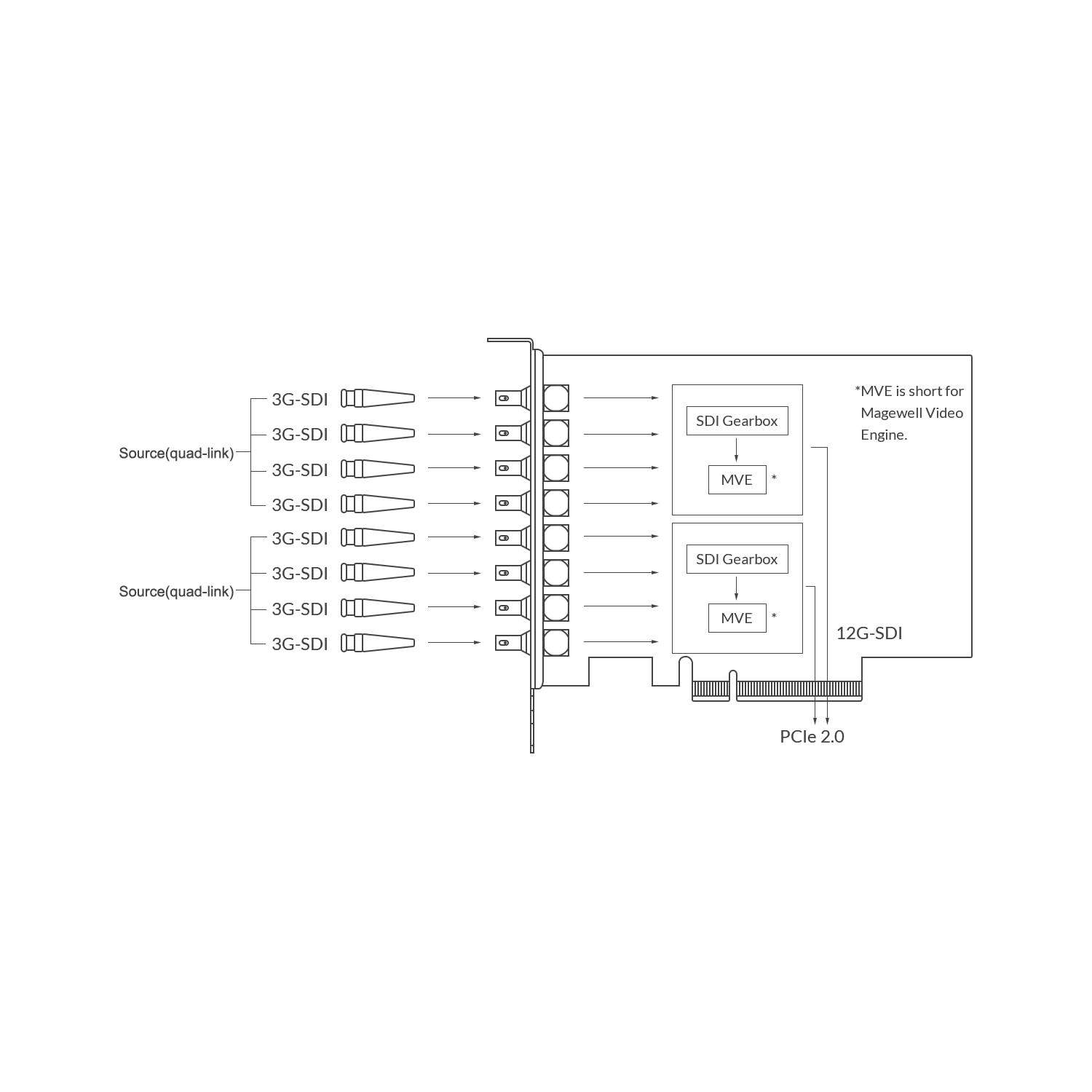

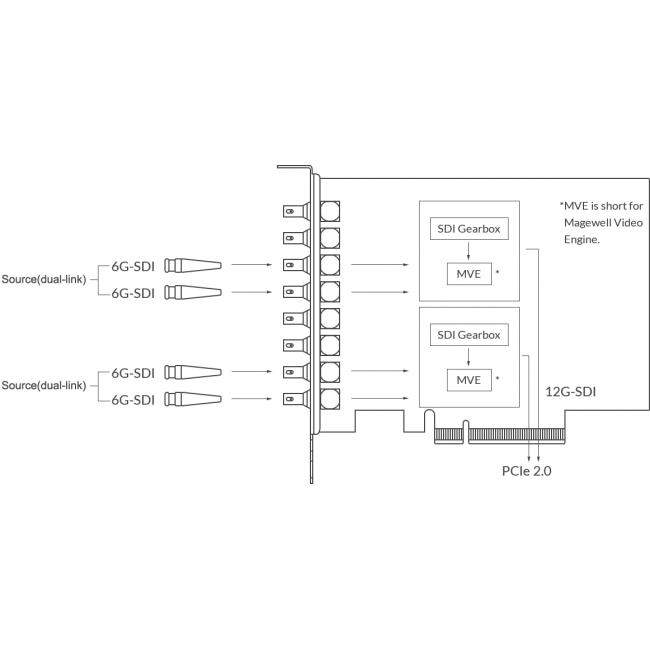

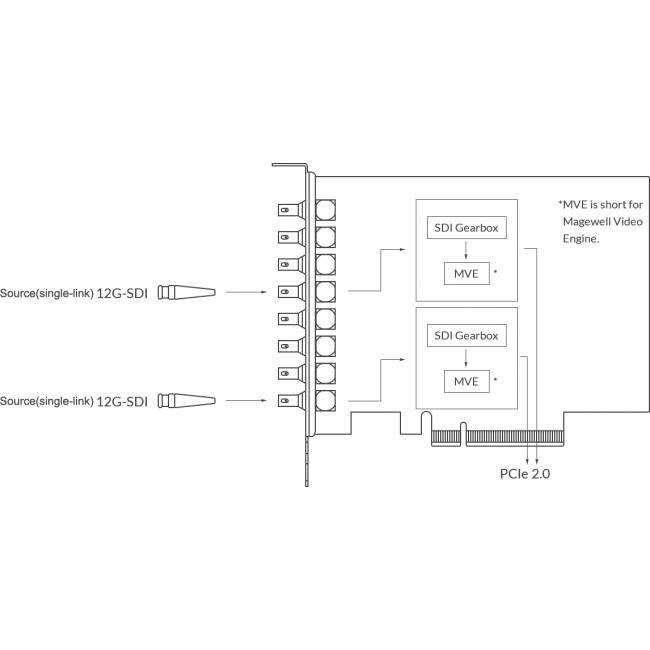

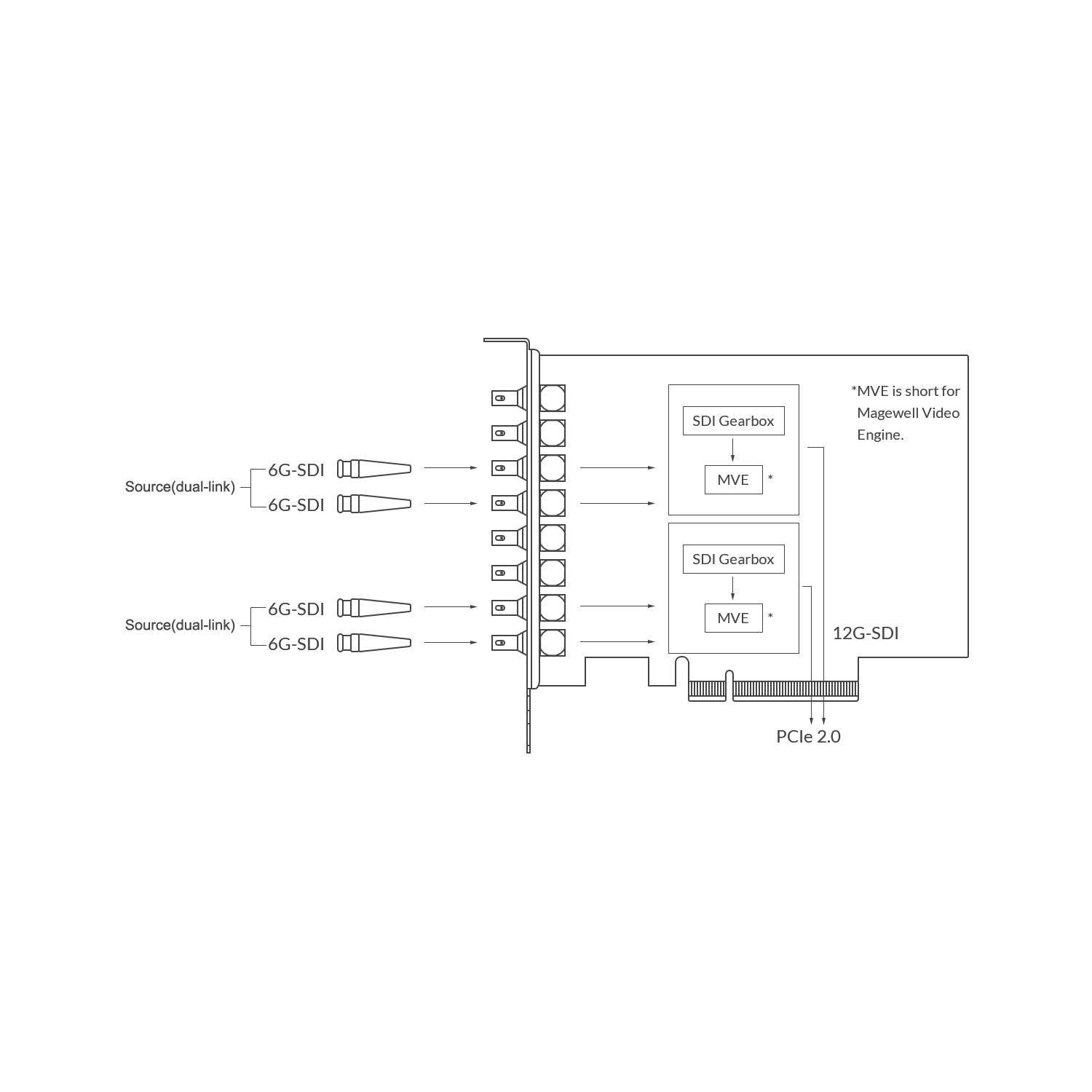

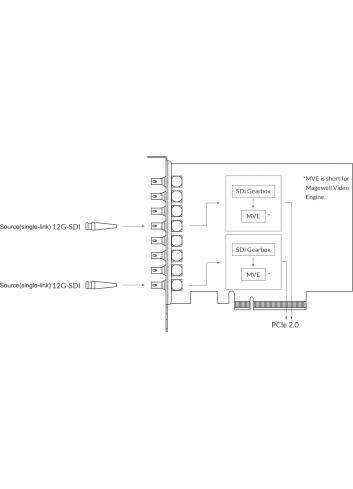

  Obsługa wejścia Single Link, Dual Link, Quad Link

Interfejsy hosta

• PCIe Gen2 x8

Funkcje wejściowe

• Obsługa wejściowych rozdzielczości wideo do 4096x2160 pikseli
• Automatyczne wykrywanie Single Link, Dual Link, Quad Link

Funkcje specyficzne dla SDI

• Zintegrowany korektor kabla wydłużający długość kabla w następujący sposób:
  do 330 m dla sygnałów SD-SDI
  do 190 m dla sygnałów HD-SDI
  do 150 m dla sygnałów 3G-SDI
  do 75 m dla sygnałów 6G-SDI
  do 40 m dla sygnałów 12G-SDI


• Obsługa SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G/12G
• Obsługa trybu 2K (2048x1080) i 4K (4096x2160)
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa 10/12-bitowej głębi kolorów
• Obsługa wyodrębniania identyfikatora ładunku SMPTE 352
• Obsługa do 8 kanałów audio (mono) przy 48 kHz
• Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
• Obsługa napisów zamkniętych za pośrednictwem SDK

Formaty przechwytywania wideo

• Obsługa rozdzielczości przechwytywania obrazu do 4096x2160 pikseli
• Obsługa szybkości przechwytywania klatek do 144 klatek na sekundę (rzeczywista szybkość przechwytywania klatek może być ograniczona przepustowością PCIe i rozdzielczością obrazu)
• Obsługa 8-bitowych formatów przechwytywania 4:2:0: NV12, I420, YV12
• Obsługa 8-bitowych formatów przechwytywania 4:2:2: YUY2, YUYV, UYVY
• Obsługa 8-bitowych formatów przechwytywania 4:4:4: V308, IYU2, V408, BGR24, BGR32
• Obsługa 10-bitowych formatów przechwytywania 4:4:4: V410, Y410
• Więcej formatów przechwytywania jest obsługiwanych przez Magewell Capture SDK

Funkcje przetwarzania wideo

• Dwa potoki przetwarzania wideo z przepustowością przetwarzania ~720 Mpikseli/s dla każdego z nich
• Pełne 10-bitowe przetwarzanie wideo
• Kadrowanie wideo
• Skalowanie wideo


• Usuwanie przeplotu wideo:
  Splot
  Łączenie górnego i dolnego pola
  Tylko górne pole
  Tylko dolne pole


• Konwersja współczynnika proporcji wideo
• Automatyczny lub ręczny wybór wejściowego współczynnika proporcji
• Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania
• Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox)


• Konwersja formatu kolorów wideo:
  Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
  Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia
  Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  Obsługa ograniczonego lub pełnego zakresu kwantyzacji
  Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia


• Konwersja liczby klatek na sekundę wideo


• Kompozycja menu ekranowego wideo:
  Obsługa obrazu OSD w formacie PNG (do 4096x2160)
  Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK

Wiele kart w jednym systemie

• Obsługa wielu kart podłączonych do jednego systemu
• Wbudowany przełącznik obrotowy do ustawiania numeru karty, z 16 pozycjami od 0 do F
• Drzewo urządzeń sprzętowych systemu wyświetli "01: Pro Capture SDI 4K+", gdy przełącznik obrotowy jest ustawiony na 1 itd.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego).

Wiele strumieni przechwytywania

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
• Niezależne przycinanie, proporcje obrazu, format kolorów, rozdzielczość, liczba klatek na sekundę, usuwanie przeplotu, regulacja kolorów i ustawienia OSD dla każdego strumienia z osobna

Obsługa bardzo niskiego opóźnienia

• Opóźnienie 64 linii wideo
• Tryb częściowego powiadamiania w SDK

Znacznik czasu i synchronizacja A/V

• Sprzętowy zegar o wysokiej rozdzielczości 100ns
• Ramki audio (192 próbki audio) i ramki wideo są stemplowane zegarem sprzętowym
• Zegar sprzętowy może być synchronizowany pomiędzy kartami (poprzez SDK)

Przechwytywanie wideo SG-DMA

• ~1600 MB/s na kanał przepustowości DMA w systemie PCIe 2.x
• ~800 MB/s na kanał przepustowości DMA w systemie PCIe 1.x
• Obsługa automatycznego wykrywania kafelkowej powierzchni GPU Intel
• Obsługa DirectGMA dla chipsetów kart graficznych AMD
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia

SDK

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności

Ulepszenia sterowników Windows

• Wszystkie opcje mogą być kontrolowane przez trzy poziomy klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia.
• Nazwy filtrów wideo, audio i Crossbar można dostosować za pomocą kluczy rejestru

Aktualizacja oprogramowania sprzętowego

• Wiele kart w jednym systemie może być aktualizowanych jednocześnie
• Karty mogą być aktualizowane bez wyłączania systemu (w większości przypadków, nawet restart nie jest potrzebny)
• Bezpieczna aktualizacja. W przypadku wyłączenia zasilania lub awarii systemu podczas aktualizacji oprogramowania układowego, zostanie ono automatycznie przywrócone do wersji początkowej. Ta funkcja jest dostępna tylko dla oprogramowania sprzętowego w wersji 1.21 i nowszych.

Wskaźnik LED

• Diody LED stanu wskazują stan pracy każdego kanału:
  Wolne pulsowanie: sygnał wejściowy odblokowany
  Świeci: sygnał wejściowy zablokowany
  Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA
  Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie

Format

• Niskoprofilowa karta rozszerzeń PCIe x8:
  127,89 mm x 102,92 mm (bez wspornika PCI)

Pobór mocy

• Maksymalny prąd przy 12 V:
  4 x 3G SDI: ~ 1,42 A
  2 x 6G SDI: ~ 1,41 A
  1 x 12G SDI: ~ 1,42 A


• Maksymalny prąd przy 3,3 V:
  4 x 3G SDI: ~ 1,84 A
  2 x 6G SDI: ~ 1,73 A
  1 x 12G SDI: ~ 1,66 A


• Maksymalny pobór mocy:
  4 x 3G SDI: ~ 23,05 W
  2 x 6G SDI: ~ 22,62 W
  1 x 12G SDI: ~ 22,52 W

Środowisko pracy

• Temperatura pracy: 0 do 60 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
