Cechy Magewell USB Capture DVI Plus (32080):

• Wsparcie rozdzielczości do 2048x2160
• Funkcje embedowania i deembedowania dźwięku
• Funkcje takie jak crop, scaling, flip, mirror, de-interlacing, konwersja proporcji, konwersja formatu kolorów czy zmiana ilości klatek na sekundę
• Zaprojektowany do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
• Współpracuje z większością programów typu Zoom, Teams, vMix, OBS, Skype, VLC
• Autodetekcja sygnału wejściowego
• Darmowe oprogramowanie USB Capture Utility V3 oraz Capture Express do kontroli i pełnego wykorzystania funkcji urządzenia.
• Interfejs USB 3.0 ze wsparciem USB 3.1 oraz USB 2.0
• Współpraca z systemami Windows, Linux, OS X, mac OS, Chrome OS
• Wejście i wyjście audio Jack 3.5mm

Łatwe przechwytywanie i strumieniowanie wideo
Prostota plug-and-play Magewell USB Capture DVI Plus pozwala każdemu użytkownikowi na bardzo łatwe przechwytywanie i strumieniowanie wideo. Karty przechwytujące Magewell automatycznie wykrywają wejścia i nie wymagają instalacji sterowników. W rezultacie użytkownicy mogą szybko przesyłać sygnały wideo i audio do systemów takich jak Windows, Mac, Linux i Chrome. Karta przechwytująca jest również natychmiast rozpoznawana przez oprogramowanie do przesyłania strumieniowego i oferuje profesjonalne wyjścia wideo i audio.

Wejście wideo:

• DVI 1.0
• HDMI (przez kabel rozdzielający) - Obsługa jednego wejścia wideo do 2048x2160, liczba klatek na sekundę do 120 kl.
• VGA (przez złącze DVI do VGA)
• Component (przez kabel breakout)

Wejście audio:

• Umieszczony dźwięk dla sygnałów DVI, HDMI, VGA i komponentowych + Obsługa jednego gniazda audio 3.5 mm dla wejścia liniowego

Wyjście wideo:

• DVI 1.0
• HDMI - Przetwarzanie sygnału wyjściowego do 1920x1080p
• VGA
• Component

Wyjście audio:

• Wbudowany dźwięk dla sygnałów DVI, HDMI, VGA i Component + Obsługa jednego gniazda audio 3,5 mm dla wyjścia liniowego

Dlaczego DVI?
Interfejs DVI zyskał reputację w branży ochrony zdrowia i bezpieczeństwa dzięki swojej niezawodności i zgodności. Przez lata DVI ułatwiało niezawodną łączność w telekomunikacji, systemach bezpieczeństwa, telemedycynie i nauczaniu. Dlatego też interfejs ten będzie nadal wdrażany w tych branżach.

Wszechstronność
Magewell USB Capture DVI Plus jest używany w wielu różnych branżach i służy każdej z nich na swój własny sposób. Jego wszechstronność i kompatybilność z szeroką gamą oprogramowania sprawia, że karta przechwytująca nadaje się do transmisji strumieniowej, konferencji internetowych, przemysłu, bezpieczeństwa, zdalnej edukacji chirurgicznej, obrazowania medycznego i innych.

Obrazowanie medyczne
Zdalna telemedycyna z wbudowanym strumieniowaniem wideo na żywo może być ułatwiona i znacznie poprawia zdalną edukację chirurgiczną.

Konferencje internetowe i przechwytywanie wykładów
Kompatybilny z Zoom Rooms, Microsoft Teams Rooms, Skype for Business, Google Hangouts, GoToMeeting, VLC, OBS Studio, XSplit itp.

Przetwarzanie wideo oparte na FPGA
Magewell zaimplementował przetwarzanie wideo oparte na FPGA we wszystkich urządzeniach przechwytujących USB w celu zapewnienia wysokiej jakości konwersji w górę / w dół i regulacji obrazu. Karty przechwytujące nie wymagają dodatkowych źródeł zasilania i mają zerowe zużycie procesora, aby zmaksymalizować dostępność procesora dla oprogramowania innych firm.

Lista kompatybilnego oprogramowania z Magewell USB Capture DVI Plus (32080):

• Zoom
• Microsoft Teams
• Skype
• Google Hangouts
• GoToMeeting
• Gstreamer
• VLC
• OBS Studio
• vMix
• XSplit
• QuickTime Player
• Każde inne oprogramowanie do streamingu czy enkodowania oparte na DirectShow/V4L2/AVCaptureSession

W zestawie:

• x1 Magewell USB Capture DVI Plus (32080)
• x1 Kabel Magewell USB 3.0 (ACC00062)
• x1 Adapter Magewell DVI do VGA (AC00011)
• x1 Adapter Magewell DVI-I do HDMI + Component (AC00010)

Magewell USB Capture Utility V3
Utility V3 to darmowe oprogramowanie dostępne ze strony producenta Magewell, przeznaczone do kart przechwytujących z serii USB Capture oraz USB Capture Plus. Użytkownicy mogą z łatwością sprawdzić i ustawić większość parametrów związanych z przechwytywaniem obrazu z urządzeń, jak również zaktualizować sterowniki i w razie problemów wyeksportować logi, które ułatwią pomoc ze strony wsparcia technicznego.

Oprogramowanie pozwala na zmianę rozdzielczości, ilości klatek czy też przestrzeni kolorów, które oczywiście obsługuje sama karta. Informacje o tym można znaleźć w specyfikacji każdego produktu na naszej stronie. Jeśli format przechwytywany jest inny niż format wejściowy FPGA urządzenia automatycznie zeskaluje w górę lub w dół, nie zwiększając w ogóle zużycia procesora komputera. Funkcja ta jest wyjątkowo przydatna, gdyż niektóre oprogramowania potrafią znacznie obciążyć procesor przy skalowaniu.

Gdy urządzenie podpięte jest do komputera z dostępem do internetu, automatycznie sprawdza wersję oprogramowania i porównuje ją z najnowszą aktualizacją na serwerach Magewell. Gdy nowsza wersja jest dostępna, oprogramowanie Utility V3 poinformuje o takiej możliwości.

USB Capture Utility V3 pozwala między innymi na crop obrazu, mirror, flip, kontrolę poziomu głośności, de-interlacing, zmianę nazwy urządzenia czy zmianę proporcji obrazu. Pozwala również na edytowanie i ładowanie danych EDID, co umożliwi wykorzystanie wstępnie niedostępnych dla kart formatów np. Magewell USB Capture HDMI 4K Plus będzie w stanie obsłużyć wejście 2560x1440p144.

Utility V3 pozwala również na wstawienie dowolnego zdjęcia, które ma być wyświetlane w momencie braku sygnału wideo ze źródła, co może być wyjątkowo przydatne na różnych wydarzeniach live, w salach konferencyjnych czy domach wiary.

Magewell Capture Express
Capture Express to darmowe oprogramowanie umożliwiające podgląd, nagrywanie lub strumieniowanie z jednego źródła. Umożliwia również sprawdzenie sygnałów wejściowych i nagrywanie materiału do 4K w 60 FPS.

Capture Express zapisuje jeden kanał wideo jako plik mp4 na dysku komputera, oddając takie możliwości ingerencji w materiał jak: zmiana rozdzielczości, zmiana ilości klatek na sekundę, ustawienie bit rate'u czy zmianę przestrzeni kolorów. Capture Express do kompresji wykorzystuje kodeki H.264 i H.265.

Użytkownicy Capture Express mogą również strumieniować swój materiał bezpośrednio na Facebook/YouTube/Twitch z takimi funkcjami jak RTMP, SRT Caller, SRT listener, TS over UDP i TS over RTP.

Capture Express umożliwia posiada również funkcje takie jak crop, skalowanie w górę i w dół, zmianę jasności / HUE / saturacji czy kontrastu. Zmiany te nie wpływają na wykorzystanie procesora!

Oprogramowanie pozwala na stworzenie do 9 instancji w tym samym czasie w celu niezależnych zadań z processingiem wideo, zatem użytkownik może wykorzystywać różne narzędzia do przechwytywania, pracując na nich w tym samym czasie.

Specyfikacja Magewell USB Capture DVI Plus (32080):

Obsługiwany system operacyjny

• Windows
  Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64)


• Linux (obsługa architektury x86, x64 i ARM)
  Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64)
  CentOS 6.5/7 (x86 i x64)
  Fedora 25/26/27 (x86 i x64)
  Red Hat 6.5 i nowsze (x86 i x64)
  Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 lub wyższej


• Mac
  OS X 10.9/10.10/10.11
  macOS 10.12 i nowsze


• Chrome OS

Zalecany system operacyjny (przetestowany)

• Windows
  Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2
  DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)


• Linux
  Ubuntu 12.04/14.04/16.04 (x86 i x64)
  Ubuntu 17.04/17.10/18.04 (x64)
  CentOS 6.5/7.2 (x86 i x64)
  Fedora 25/26 (x64)
  Red Hat 6.5 (x86 i x64)


• Mac
  OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Obsługiwane interfejsy API

• Windows
  DirectShow
  Wave API/DirectSound/WASAPI


• Linux
  V4L2
  ALSA


• macOS
  AVCaptureSession
  AudioUnit

Interfejsy wejściowe

• DVI-I
  DVI 1.0
  HDMI 1.4a (przez adapter)
  VGA (przez adapter DVI na VGA)
  Component (przez adapter)

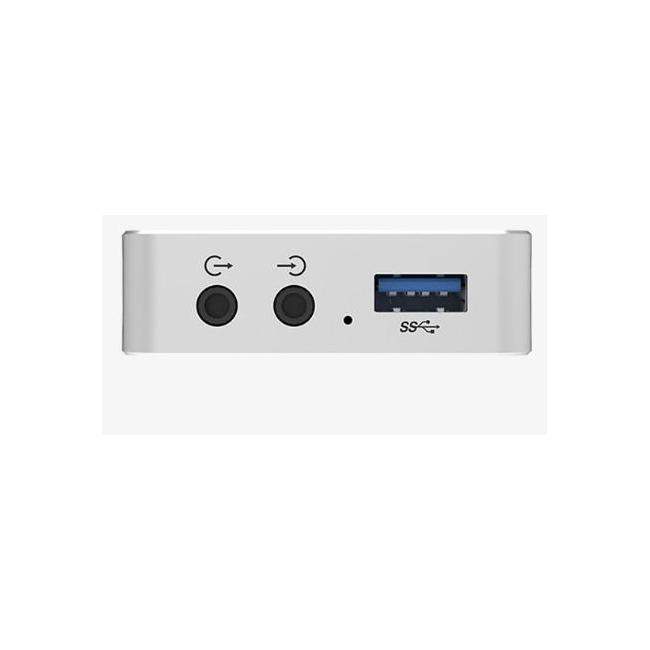

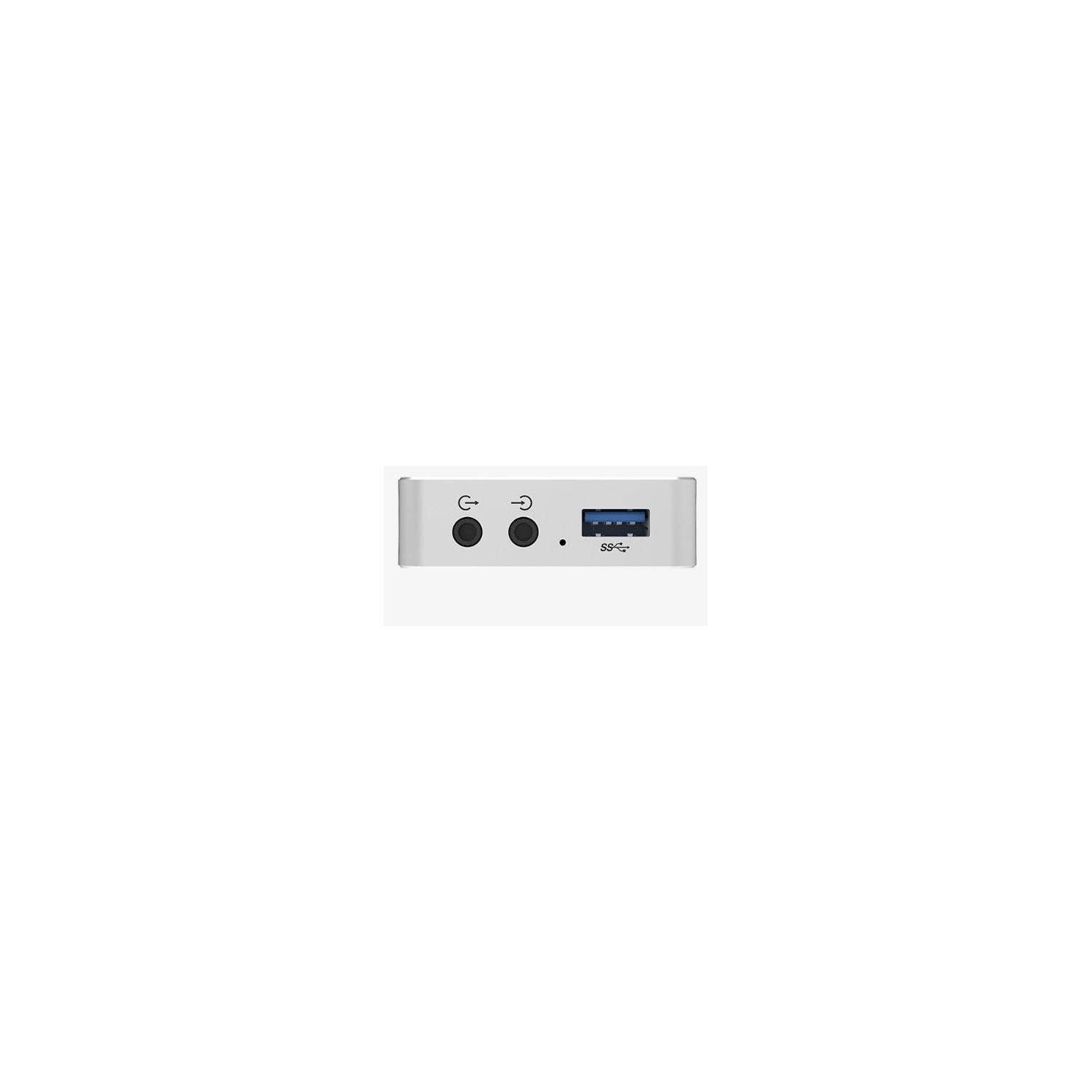

• Gniazdo audio 3,5 mm
  niezbalansowany interfejs wejścia liniowego

Interfejs hosta

• USB 3.0
  Kompatybilny z USB 2.0
  Kompatybilny z USB 3.1 Gen 1

Interfejs wyjściowy

• Gniazdo audio 3,5 mm
  niezbalansowane wyjście liniowe

Funkcje wejścia

• Automatyczne skanowanie źródeł wejściowych wideo, gdy nie ma sygnału wejściowego do aktualnie wybranego źródła wejściowego
• Ręczny wybór źródła sygnału wideo
• Automatyczny wybór połączonego (wbudowanego) źródła wejściowego audio, gdy zmienia się źródło wejściowe wideo
• Ręczny wybór źródła wejściowego audio
• Obsługa rozdzielczości wejściowych wideo do 2048x2160

Funkcje specyficzne dla VGA i Component

• 12-bitowy przetwornik ADC
• Obsługa formatów kolorów RGB i YCbCr (YUV)
• Obsługa "synchronizacji oddzielnej", "synchronizacji kompozytowej", "synchronizacji z zielenią" (SOG), "synchronizacji z luminancją" (SOY)
• Obsługa timingów wideo DMT, CEA, CVT, GTF
• Sygnały wejściowe o częstotliwości pikseli do 165 MHz są digitalizowane z próbkowaniem 1:1.
• Sygnały wejściowe o częstotliwości pikseli powyżej 165 MHz mogą być digitalizowane z poziomym podpróbkowaniem (co powoduje pewną utratę jakości obrazu - NIEZALECANE).
• Automatyczne wykrywanie formatów kolorów RGB i YCbCr
• Automatyczna lub ręczna regulacja fazy próbkowania
• Automatyczne wyrównanie w poziomie
• Obsługa niestandardowych taktowań wideo
• Obsługa niestandardowych rozdzielczości wideo dla taktowania CVT/GTF

Funkcje specyficzne dla HDMI

• Odbiornik HDMI 225 MHz
• Obsługa adaptacyjnego korektora HDMI dla kabli o długości do 30M
• Obsługa niestandardowego EDID
• Obsługa ekstrakcji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
• Pełna obsługa kolorymetrii
• Obsługa 8/10/12-bitowej głębi kolorów
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa maksymalnie 2-kanałowych strumieni audio IEC60958
• Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
• Obsługa wyodrębniania informacji o taktowaniu wideo
• Obsługa wyodrębniania informacji o formacie 3D
• Obsługa trybu Side-by-Side Half, Top-and-Bottom, Frame Packing 3D.

Analogowe funkcje audio

• Wyodrębnianie wbudowanego dźwięku stereo HDMI do nagrywania i wyjścia przez wyjście liniowe mini-jack 3,5 mm stereo
• Przechwytywanie analogowego dźwięku stereo z wejścia liniowego (gniazdo mini-jack 3,5 mm stereo)

Format przechwytywania wideo

• Obsługa rozdzielczości przechwytywania do 2048x2160


• Obsługa przechwytywania klatek z szybkością do 120 klatek na sekundę (Rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość USB i wewnętrzną częstotliwość pracy). Typowe szybkości przechwytywania klatek na kontrolerze Intel USB3.0 są następujące:
  1920x1080 YUY2 (do 75 kl./s)
  1920x1080 RGB24 (do 60 kl./s)


• Obsługa YUY2 i UYVY 4:2:2 8-bitów
• Obsługa formatów RGB24 i RGB32 4:4:4 8-bitów
• Domyślnym formatem przechwytywania jest YUY2. Więcej formatów przechwytywania można ustawić za pomocą narzędzia USB Capture Utility.

Funkcje przetwarzania wideo

• Potoki przetwarzania wideo o przepustowości przetwarzania 160 Mpikseli/s
• Kadrowanie wideo
• Skalowanie wideo


• Usuwanie przeplotu wideo
  Weave
  Łączenie górnego i dolnego pola
  Tylko górne pole
  Tylko dolne pole


• Konwersja współczynnika proporcji wideo
  Automatyczny lub ręczny wybór wejściowego współczynnika proporcji
  Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania
  Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox)


• Konwersja formatu kolorów wideo
  Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
  Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia
  Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709
  Obsługa ograniczonego lub pełnego zakresu kwantyzacji
  Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia


• Konwersja szybkości klatek wideo
• Odwracanie w pionie i odbicie lustrzane

Wiele urządzeń na jednym komputerze

• Obsługa podłączania wielu urządzeń USB do jednego systemu
• Obsługa ustawiania numeru seryjnego urządzenia jako nazwy urządzenia wyświetlanej w systemie za pomocą narzędzia USB Capture Utility

SDK

• USB Capture SDK zapewnia funkcje, w tym ekstrakcję stanu sygnału, konfigurację przechwytywania oraz przechwytywanie audio i wideo w czasie rzeczywistym itp.

Aktualizacja oprogramowania sprzętowego

• Wiele urządzeń w jednym systemie może być aktualizowanych jednocześnie.

Wskaźnik LED

• Diody LED stanu wskazują stan pracy każdego kanału:
• Wolne pulsowanie: sygnał wejściowy odblokowany
• Świeci: sygnał wejściowy zablokowany
• Podwójne mignięcie: awaria pamięci lub konfiguracja FPGA nie powiodła się
• Wyłączona: uszkodzone oprogramowanie sprzętowe

Wymiary

• 101,5 mm (dł.) x 56,8 mm (szer.) x 17 mm (wys.)

Pobór mocy

• 5V max prąd: 600mA
• Maksymalny pobór mocy: ~ 3W

Środowisko pracy

• Temperatura pracy: 0 do 50 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
