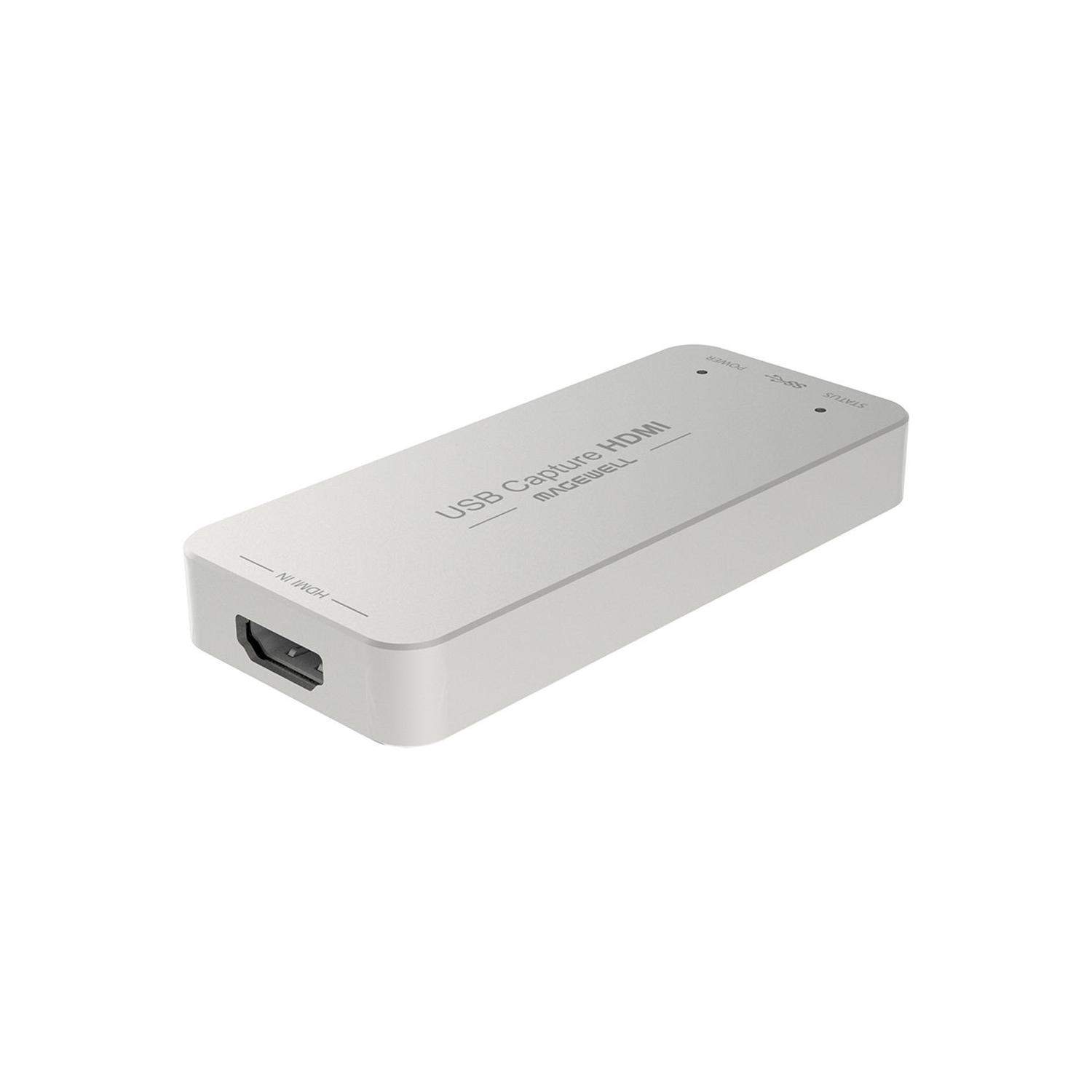

Cechy Magewell USB Capture HDMI Gen 2 (32060):
- Darmowe oprogramowanie USB Capture Utility V3 oraz Capture Express do kontroli i pełnego wykorzystania funkcji urządzenia.
- Wsparcie rozdzielczości do 2048x2160
- Funkcje takie jak crop, scaling, flip, mirror, de-interlacing, konwersja proporcji, konwersja formatu kolorów czy zmiana ilości klatek na sekundę
- Zaprojektowany do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
- Współpracuje z większością programów typu Zoom, Teams, vMix, OBS, Skype, VLC
- Autodetekcja sygnału wejściowego
- Interfejs USB 3.0 ze wsparciem USB 3.1 oraz USB 2.0
- Współpraca z systemami Windows, Linux, OS X, mac OS, Chrome OS
Łatwe przechwytywanie i strumieniowanie wideo
Prostota plug-and-play Magewell USB Capture HDMI Gen 2 pozwala każdemu użytkownikowi na bardzo łatwe przechwytywanie i strumieniowanie wideo. Karty przechwytujące Magewell automatycznie wykrywają wejścia i nie wymagają instalacji sterowników. W rezultacie użytkownicy mogą szybko przesyłać sygnały wideo i audio do systemów takich jak Windows, Mac, Linux i Chrome. Ten grabber jest również natychmiast rozpoznawany przez oprogramowanie do przesyłania strumieniowego i oferuje profesjonalne wyjścia wideo i audio.
- Wejście wideo: Obsługa wejścia wideo do 2048x2160, liczba klatek na sekundę do 120 FPS
- Wejście audio: Obsługa wejścia audio do 8-kanałowego 24-bitowego dźwięku osadzonego w HDMI przy 192 kHz
- Wyjście wideo: Przetwarzanie sygnału wyjściowego do 1920x1080p - 8-bitowe przetwarzanie wideo (parametry up- lub down-covert).
- Wyjście audio: Wyjście przetwarzania do 2 kanałów audio przy 48 kHz (PCM stereo audio).
Wszechstronność
Magewell USB Capture HDMI Gen 2 jest używany w wielu różnych branżach i służy każdej z nich na swój własny sposób. Jego wszechstronność i kompatybilność z szeroką gamą oprogramowania sprawia, że nadaje się do przesyłania strumieniowego, konferencji internetowych, przechwytywania wykładów, produkcji na żywo, obrazowania medycznego i innych.
Konferencje internetowe i przechwytywanie wykładów
Kompatybilny z Zoom Rooms, Microsoft Teams Rooms, Skype for Business, Google Hangouts, GoToMeeting, VLC, OBS Studio, XSplit itp. Przeczytaj nasze studium przypadku dotyczące Magewell USB Capture HDMI Gen 2 tutaj.
Przechwytywanie i przesyłanie strumieniowe z niskim opóźnieniem
Magewell USB Capture HDMI Gen 2 obsługuje przechwytywanie z niskim opóźnieniem i wysoką częstotliwością klatek. Więcej informacji na temat opóźnień tego urządzenia można znaleźć tutaj.
Obrazowanie medyczne
Zdalna telemedycyna z wbudowanym strumieniowaniem wideo na żywo może być ułatwiona i znacznie poprawia zdalną edukację chirurgiczną.
Przetwarzanie wideo oparte na FPGA
Magewell wdrożył przetwarzanie wideo oparte na FPGA we wszystkich urządzeniach przechwytujących USB w celu zapewnienia wysokiej jakości konwersji w górę / w dół i regulacji obrazu. Karty nie wymagają dodatkowych źródeł zasilania i mają zerowe zużycie procesora, aby zmaksymalizować dostępność procesora dla oprogramowania innych firm.
Lista kompatybilnego oprogramowania z Magewell USB Capture HDMI Gen 2 (32060):
- Zoom
- Microsoft Teams
- Skype
- GoToMeeting
- Gstreamer
- VLC
- OBS Studio
- vMix
- XSplit
- QuickTime Player
- Każde inne oprogramowanie do streamingu czy enkodowania oparte na DirectShow/V4L2/AVCaptureSession
W zestawie:
- x1 Magewell USB Capture HDMI Gen 2 (32060)
- x1 Kabel Magewell USB 3.0 (ACC00062)
Magewell USB Capture Utility V3
Utility V3 to darmowe oprogramowanie dostępne ze strony producenta Magewell, przeznaczone do kart przechwytujących z serii USB Capture oraz USB Capture Plus. Użytkownicy mogą z łatwością sprawdzić i ustawić większość parametrów związanych z przechwytywaniem obrazu z urządzeń, jak również zaktualizować sterowniki i w razie problemów wyeksportować logi, które ułatwią pomoc ze strony wsparcia technicznego.
Oprogramowanie pozwala na zmianę rozdzielczości, ilości klatek czy też przestrzeni kolorów, które oczywiście obsługuje sama karta. Informacje o tym można znaleźć w specyfikacji każdego produktu na naszej stronie. Jeśli format przechwytywany jest inny niż format wejściowy FPGA urządzenia automatycznie zeskaluje w górę lub w dół, nie zwiększając w ogóle zużycia procesora komputera. Funkcja ta jest wyjątkowo przydatna, gdyż niektóre oprogramowania potrafią znacznie obciążyć procesor przy skalowaniu.
Gdy urządzenie podpięte jest do komputera z dostępem do internetu, automatycznie sprawdza wersję oprogramowania i porównuje ją z najnowszą aktualizacją na serwerach Magewell. Gdy nowsza wersja jest dostępna, oprogramowanie Utility V3 poinformuje o takiej możliwości.
USB Capture Utility V3 pozwala między innymi na crop obrazu, mirror, flip, kontrolę poziomu głośności, de-interlacing, zmianę nazwy urządzenia czy zmianę proporcji obrazu. Pozwala również na edytowanie i ładowanie danych EDID, co umożliwi wykorzystanie wstępnie niedostępnych dla kart formatów np. Magewell USB Capture HDMI 4K Plus będzie w stanie obsłużyć wejście 2560x1440p144.
Utility V3 pozwala również na wstawienie dowolnego zdjęcia, które ma być wyświetlane w momencie braku sygnału wideo ze źródła, co może być wyjątkowo przydatne na różnych wydarzeniach live, w salach konferencyjnych czy domach wiary.
Magewell Capture Express
Capture Express to darmowe oprogramowanie umożliwiające podgląd, nagrywanie lub strumieniowanie z jednego źródła. Umożliwia również sprawdzenie sygnałów wejściowych i nagrywanie materiału do 4K w 60 FPS.
Capture Express zapisuje jeden kanał wideo jako plik mp4 na dysku komputera, oddając takie możliwości ingerencji w materiał jak: zmiana rozdzielczości, zmiana ilości klatek na sekundę, ustawienie bit rate'u czy zmianę przestrzeni kolorów. Capture Express do kompresji wykorzystuje kodeki H.264 i H.265.
Użytkownicy Capture Express mogą również strumieniować swój materiał bezpośrednio na Facebook/YouTube/Twitch z takimi funkcjami jak RTMP, SRT Caller, SRT listener, TS over UDP i TS over RTP.
Capture Express umożliwia posiada również funkcje takie jak crop, skalowanie w górę i w dół, zmianę jasności / HUE / saturacji czy kontrastu. Zmiany te nie wpływają na wykorzystanie procesora!
Oprogramowanie pozwala na stworzenie do 9 instancji w tym samym czasie w celu niezależnych zadań z processingiem wideo, zatem użytkownik może wykorzystywać różne narzędzia do przechwytywania, pracując na nich w tym samym czasie.
Pełna specyfikacja Magewell USB Capture HDMI Gen 2 (32060):
Obsługiwany system operacyjny
- Windows
Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64)
- Linux (obsługa architektury x86, x64 i ARM)
Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64)
CentOS 6.5/7 (x86 i x64)
Fedora 25/26/27 (x86 i x64)
Red Hat 6.5 i nowsze (x86 i x64)
Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 lub wyższej
- Mac
OS X 10.9/10.10/10.11
macOS 10.12 i nowsze
- Chrome OS
Zalecany system operacyjny (przetestowany)
- Windows
Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/11/Server 2008 R2
DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
- Linux
Ubuntu 12.04/14.04/16.04 (x86 i x64)
Ubuntu 17.04/17.10/18.04 (x64)
CentOS 6.5/7.2 (x86 i x64)
Fedora 25/26 (x64)
Red Hat 6.5 (x86 i x64)
- Mac
OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
macOS 10.12/10.13.2/10.13.3/10.14.3/10.15
Obsługiwane interfejsy API
- Windows
DirectShow
Wave API/DirectSound/WASAPI
- Linux
V4L2
ALSA
- macOS
AVCaptureSession
AudioUnit
Interfejsy wejściowe
Interfejs hosta
- USB 3.0
kompatybilny z USB 2.0
kompatybilny z USB 3.1 Gen 1
Funkcje wejściowe
- Obsługa rozdzielczości wejściowych wideo do 2048x2160
Funkcje specyficzne dla HDMI
- Odbiornik HDMI 165 MHz
- Obsługa adaptacyjnego korektora HDMI dla kabli o długości do 30M
- Obsługa niestandardowego EDID
- Wsparcie dla ekstrakcji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
- Pełna obsługa kolorymetrii
- Obsługa 8/10/12-bitowej głębi kolorów
- Obsługa próbkowania kolorów RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2
- Obsługa 2-kanałowych strumieni audio IEC60958
- Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
- Obsługa wyodrębniania informacji o taktowaniu wideo
- Obsługa wyodrębniania informacji o formacie 3D
- Obsługa trybu Side-by-Side Half, Top-and-Bottom, Frame Packing 3D.
Format przechwytywania wideo
- Obsługa rozdzielczości przechwytywania do 2048x2160
- Obsługa szybkości przechwytywania klatek do 120 klatek na sekundę (Rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość USB i wewnętrzną częstotliwość pracy). Typowe szybkości przechwytywania klatek na kontrolerze Intel USB3.0 są następujące:
1920x1080 YUY2 (do 75 kl./s)
1920x1080 RGB24 (do 60 kl./s)
- Obsługa YUY2 i UYVY 4:2:2 8-bitów
- Obsługa formatów RGB24 i RGB32 4:4:4 8-bitów
- Domyślnym formatem przechwytywania jest YUY2. Więcej formatów przechwytywania można ustawić za pomocą narzędzia USB Capture Utility.
Funkcje przetwarzania wideo
- Potoki przetwarzania wideo o przepustowości przetwarzania 160 Mpikseli/s
- Kadrowanie wideo
- Skalowanie wideo
- Usuwanie przeplotu wideo
Weave
Łączenie górnego i dolnego pola
Tylko górne pole
Tylko dolne pole
- Konwersja współczynnika proporcji wideo
Automatyczny lub ręczny wybór wejściowego współczynnika proporcji
Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania
Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox)
- Konwersja formatu kolorów wideo
Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia
Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709
Obsługa ograniczonego lub pełnego zakresu kwantyzacji
Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia
- Konwersja szybkości klatek wideo
- Odwracanie w pionie i odbicie lustrzane
Wiele urządzeń na jednym komputerze
- Obsługa podłączania wielu urządzeń USB do jednego systemu
- Obsługa ustawiania numeru seryjnego urządzenia jako nazwy urządzenia wyświetlanej w systemie za pomocą narzędzia USB Capture Utility
SDK
- USB Capture SDK zapewnia funkcje, w tym ekstrakcję stanu sygnału, konfigurację przechwytywania oraz przechwytywanie audio i wideo w czasie rzeczywistym itp.
Aktualizacja oprogramowania sprzętowego
- Wiele urządzeń w jednym systemie może być aktualizowanych jednocześnie.
Wskaźnik LED
- Diody LED stanu wskazują stan pracy każdego kanału:
- Wolne pulsowanie: sygnał wejściowy odblokowany
- Świeci: sygnał wejściowy zablokowany
- Podwójne mignięcie: awaria pamięci lub konfiguracja FPGA nie powiodła się
- Wyłączona: uszkodzone oprogramowanie sprzętowe
Wymiary
- 92,2 mm (dł.) x 40,2 mm (szer.) x 12,3 mm (wys.)
Pobór mocy
- Maks. prąd 5 V: ~0,5 A
- Maksymalny pobór mocy: ~2.5 W
Środowisko pracy
- Temperatura pracy: 0 do 50 stopni C
- Temperatura przechowywania: -20 do 70 stopni C
- Wilgotność względna: od 5% do 90% bez kondensacji
