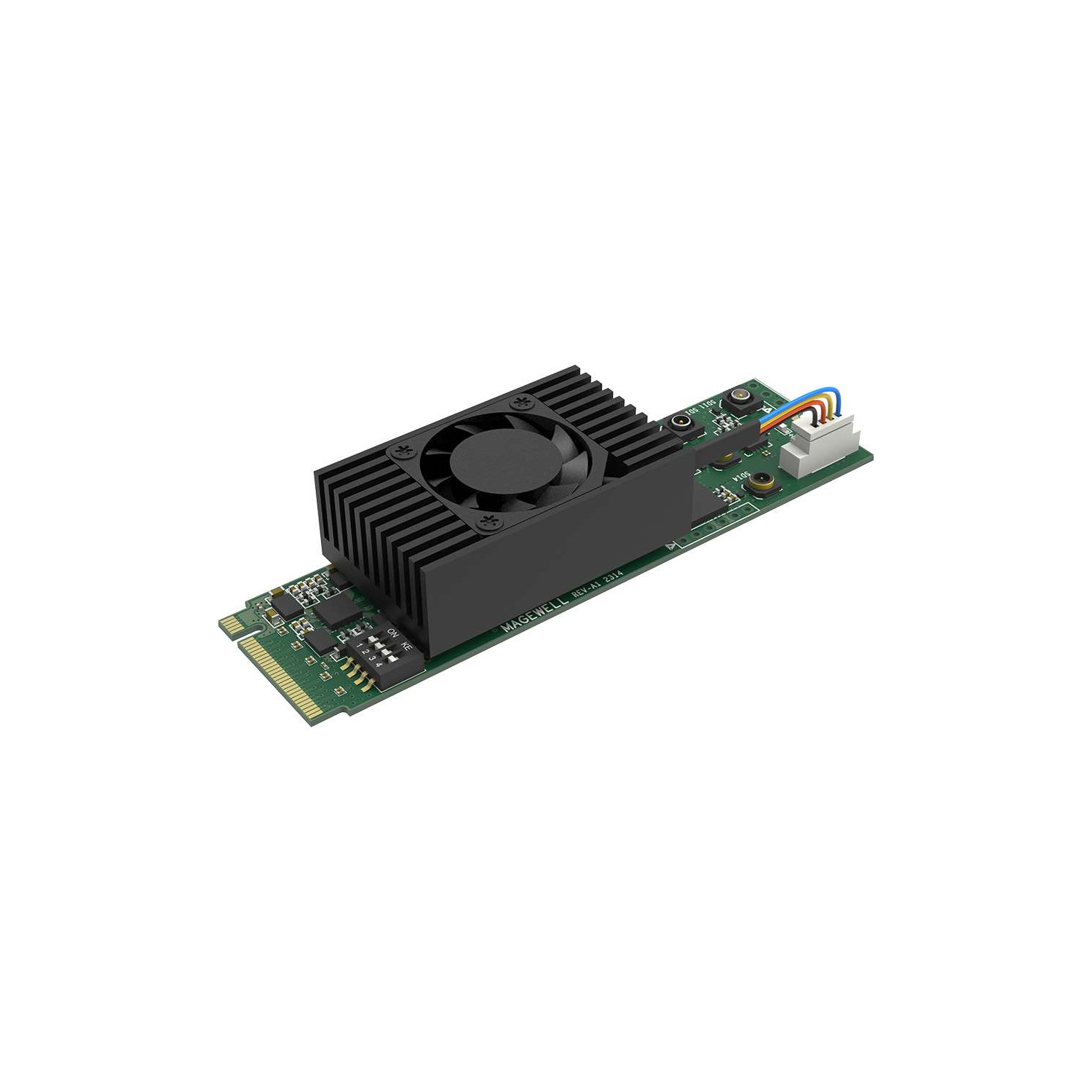

Eco Capture 12G SDI 4K Plus M.2 to jednokanałowa karta 12G SDI lub quad-link 3G SDI + wbudowana karta do przechwytywania audio z gniazdem M.2. Ta karta Eco obsługuje przechwytywanie wideo dla sygnałów SDI do 4096x2160, z szybkością klatek do 240 klatek na sekundę. Karty te (22x80 mm) są przeznaczone do małych i przenośnych systemów, w których nie ma miejsca na pełnowymiarowe gniazda PCIe.
Karty Magewell Eco Capture M.2 oferują wysoką wydajność i potężne rozwiązania do przechwytywania wideo przy niskim zużyciu energii. Magewell SDK umożliwia programistom dostosowanie interfejsów API Magewell do przechwytywania z mniejszymi opóźnieniami i synchronizację kanałów w wielu kanałach, a nawet wielu kartach przechwytujących.
- Przechwytuje 1-kanałowe pojedyncze łącze 12G SDI lub poczwórne łącze 3G SDI + wbudowany dźwięk
- Wysoka szybkość przechwytywania i obsługa wyższych szybkości klatek
- Standardowy rozmiar M.2 2280 dla małych lub przenośnych systemów
W zestawie:
- x1 Magewell Eco Capture 12G SDI 4K Plus M.2 (11561)
- x2 3G BNC
- x2 3G H.FL75–2LPG–084N2-A–140 (14cm)
- x2 12G DFL75–2LPP–084N9D-A–140 (14cm)
- x2 12G BNC
Lista sprawdzonego kompatybilnego oprogramowania:
- Adobe Connect
- Adobe Flash Media Live Encoder
- Amcap
- BlueJeans
- Camtasia Studio
- Cisco Webex Meetings
- DingCaster
- Discord
- Discover Video Multimedia Encoder
- Discover Video Streamsie
- DisplayNote Montage
- ECamm Live
- Google Plus Hangouts
- Gotomeeting
- GrandVJ
- Graphedit
- Gstreamer
- Hecoos
- Hirender
- iAVCast
- Kaltura
- Livestream
- Livestrom
- ManyCam
- Medialooks Direct Take
- Meridix Broadcast Producer
- Metus Ingest
- Microsoft Lync
- Microsoft Teams
- OBS Classic
- OBS Studio
- Panopto
- Polywall
- Presentations 2Go
- Quicktime Player
- Real Producer Plus
- Resolume
- Restream
- Skype
- Slack
- Streambox
- Streamstar
- UltraGrid
- VidBlasterX
- VideoStitch
- Vidyo
- VirtualDub
- VLC
- vMix
- Watchout
- Windows Media Encoder
- Wirecast
- XSplit Broadcaster
- XSplit Gamecaster
- Zoom.us
- Każde inne oparte na DirectShow/V4L2
Specyfikacja Magewell Eco Capture 12G SDI 4K Plus M.2 (11561):
Funkcje wejścia
- Maksymalny sygnał wejściowy 4096x2160 60fps 4:2:2 10-bitów
- Wejście pojedyncze SD/HD/3G/6G/12G SDI, podwójne 6G-SDI do 12G-SDI lub poczwórne 3G-SDI do 12G-SDI
- Standard SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081)/12G (ST 2082)
- Obsługa trybu 4K (4096x2160)
- Do 8-kanałowego wbudowanego dźwięku 48 kHz
- Wejściowe sygnały SDI przesyłane na odległość do 75 m dla 12G-SDI, 80 m dla 6G-SDI, 200 m dla 3G-SDI, 430 m dla sygnału SD
- Obsługa napisów zamkniętych za pośrednictwem SDK
Funkcje przetwarzania i przechwytywania
- Potoki przetwarzania wideo o przepustowości przetwarzania ~700 Mpikseli/s
- Przepustowość DMA ~2400 MB/s na kanał w systemie PCIe 3.x
- ~1600 MB/s na kanał przepustowości DMA w systemie PCIe 2.x
- ~800 MB/s na kanał przepustowości DMA w systemie PCIe 1.x
- Przechwytywanie wideo do 4096x2160, liczba klatek na sekundę do 240fps. Typowe wyjścia obejmują (rzeczywista liczba klatek na sekundę może być ograniczona przez przepustowość PCIe i wewnętrzną częstotliwość roboczą):
4096x2160p 5/10/15/25/29.97/30/50/60
3840x2160p 5/10/15/25/29.97/30/50/60
1920x1080p 5/10/15/25/29.97/30/50/60/120
1280x720p 5/10/15/25/29.97/30/50/60/120 itd.
- Wyjście wideo NV12/I420/YUYV/UYVY/RGB24/RGB32
- Obsługa niestandardowych formatów wyjściowych przy użyciu Magewell Capture SDK
- Obsługa niestandardowego EDID, skalowania w górę / w dół, usuwania przeplotu, konwersji przestrzeni kolorów i konwersji liczby klatek na sekundę
- Wiele strumieni przechwytywania, nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
- Obsługa znaczników czasu i synchronizacji A/V:
Sprzętowy zegar o wysokiej rozdzielczości 100ns
Ramki audio (192 próbki audio) i wideo są stemplowane zegarem sprzętowym
Zegar sprzętowy może być synchronizowany pomiędzy kartami (poprzez SDK)
- Obsługa wyodrębniania kodu czasowego SMPTE za pomocą SDK
- Obsługa wyodrębniania metadanych ANC dla niestandardowego DID/SDID
- Obsługa aktualizacji oprogramowania sprzętowego
SDK i interfejsy API
- MWCapture SDK zapewnia funkcje, w tym ekstrakcję stanu sygnału, konfigurację przechwytywania oraz przechwytywanie audio i wideo w czasie rzeczywistym itp.
- Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
- Linux V4L2/ALSA
Obsługiwany system operacyjny
- Windows 10/11/Server 2016 (x86 i x64) i nowsze
- Linux (architektura x86, x64 i ARM)
Interfejsy wejściowe
- 2 x SD/HD/3G-SDI
- 2 x SD/HD/3G/6G/12G-SDI
Interfejsy hosta
- M.2 2280 typu M (PCIe Gen3 x4)
Wskaźnik LED
- Diody LED stanu wskazują stan pracy każdego kanału:
Powolne pulsowanie: sygnał wejściowy odblokowany
Świeci: sygnał wejściowy zablokowany
Podwójne mignięcie: awaria pamięci lub konfiguracja FPGA nie powiodła się
Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie
Format
- Standardowy rozmiar M.2 2280 (22 x 80 mm)
Pobór mocy
- Maksymalny prąd przy 3,3 V: ~ 1,96 A
- Maksymalny pobór mocy: ~ 6.5 W
Środowisko pracy
- Temperatura pracy: 0 do 40 stopni C
- Temperatura przechowywania: -20 do 70 stopni C
- Wilgotność względna: od 5% do 90% bez kondensacji
