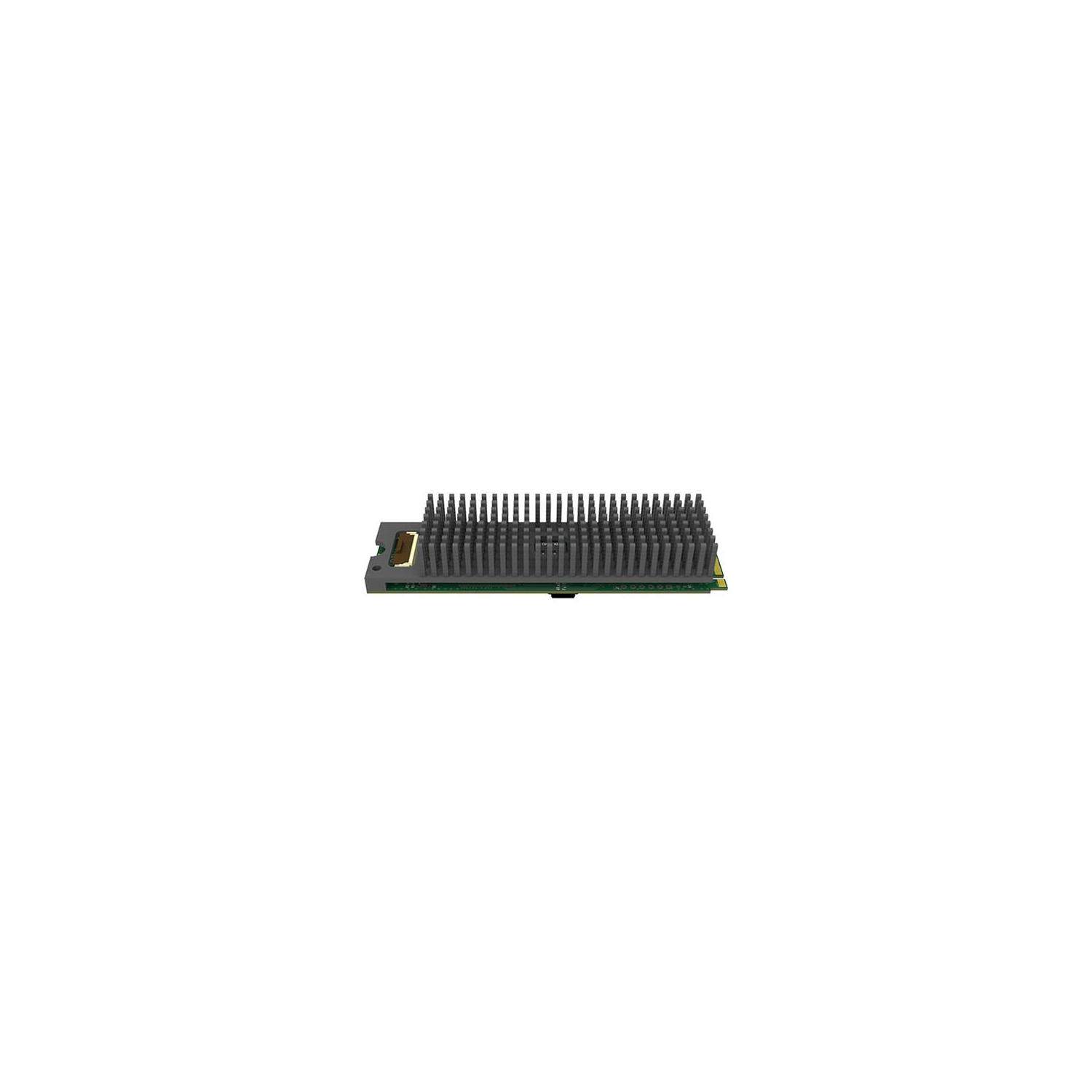

Eco Capture Dual HDMI 4K M.2 to jednokanałowa karta przechwytująca 4K HDMI z gniazdem M.2. Ta karta Eco obsługuje przechwytywanie wideo dla jednego sygnału HDMI do 4096×2160 pikseli z wbudowanym dźwiękiem oraz przechwytywanie z wysoką częstotliwością klatek do 144 klatek na sekundę. Karty te (22x80 mm) są przeznaczone do małych i przenośnych systemów, w których nie ma miejsca na pełnowymiarowe sloty PCIe.
Karty Magewell Eco Capture M.2 oferują wysoką wydajność i potężne rozwiązania do przechwytywania wideo przy niskim zużyciu energii. Magewell SDK umożliwia programistom dostosowanie interfejsów API Magewell do przechwytywania z mniejszymi opóźnieniami i synchronizację kanałów w wielu kanałach, a nawet wielu kartach przechwytujących.
W zestawie:
- x1 Magewell Eco Capture HDMI 4K M.2 (11524)
- x1 Adapter FPC to HDMI typ A
- x1 Kabel taśmowy FPC 20 cm
Lista sprawdzonego kompatybilnego oprogramowania:
- Adobe Connect
- Adobe Flash Media Live Encoder
- Amcap
- BlueJeans
- Camtasia Studio
- Cisco Webex Meetings
- DingCaster
- Discord
- Discover Video Multimedia Encoder
- Discover Video Streamsie
- DisplayNote Montage
- ECamm Live
- Google Plus Hangouts
- Gotomeeting
- GrandVJ
- Graphedit
- Gstreamer
- Hecoos
- Hirender
- iAVCast
- Kaltura
- Livestream
- Livestrom
- ManyCam
- Medialooks Direct Take
- Meridix Broadcast Producer
- Metus Ingest
- Microsoft Lync
- Microsoft Teams
- OBS Classic
- OBS Studio
- Panopto
- Polywall
- Presentations 2Go
- Quicktime Player
- Real Producer Plus
- Resolume
- Restream
- Skype
- Slack
- Streambox
- Streamstar
- UltraGrid
- VidBlasterX
- VideoStitch
- Vidyo
- VirtualDub
- VLC
- vMix
- Watchout
- Windows Media Encoder
- Wirecast
- XSplit Broadcaster
- XSplit Gamecaster
- Zoom.us
- Każde inne oparte na DirectShow/V4L2
Specyfikacja Magewell Eco Capture HDMI 4K M.2 (11524):
Obsługiwany system operacyjny
- Windows:
Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze
- Linux (obsługa architektury x86, x64 i ARM)
Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
CentOS 6.5/7 (x86 i x64) i nowsze
Fedora 25/26/27 (x86 i x64) i wyżej
Red Hat 6.5 (x86 i x64) i nowsze
Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 lub wyższej
Zalecany system operacyjny (przetestowany)
- Windows:
Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)
- Linux:
Ubuntu 12.04/14.04/16.04 (x86 i x64)
Ubuntu 17.04/17.10/18.04 (x64)
CentOS 6.5/7.2 (x86 i x64)
Fedora 25/26 (x64)
Red Hat 6.5 (x86 i x64)
Obsługiwane interfejsy API
- Windows:
DirectShow
DirectKS
Wave API/DirectSound/WASAPI
- Linux:
V4L2
ALSA
Interfejsy wejściowe
- 20-stykowe gniazdo FPC:
DVI-D 1.0
HDMI 1.4
Interfejsy hosta
- M.2 2280 typu M (PCIe Gen2 x4)
Funkcje wejściowe
- Obsługa wejściowych rozdzielczości wideo do 4096x2160 pikseli
Funkcje specyficzne dla HDMI
- Odbiornik HDMI 297 MHz
- Adaptacyjny korektor HDMI
- Obsługa niestandardowego EDID
- Obsługa ekstrakcji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
- Pełna obsługa kolorymetrii
- Obsługa sygnałów RGB/YUV 4:4:4 w formacie 8-bitowym z częstotliwością pikseli nie większą niż 297 MHz
- Obsługa 12-bitowych sygnałów w formacie YUV 4:2:2 z częstotliwością pikseli nie większą niż 297 MHz
- Obsługa sygnałów w formacie RGB/YUV 4:4:4 10/12-bit z częstotliwością pikseli nie większą niż 170 MHz
- Obsługa do 8-kanałowych strumieni audio IEC60958/IEC61937 za pośrednictwem SDK
- Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
- Obsługa wyodrębniania informacji o taktowaniu wideo
- Obsługa wyodrębniania informacji o formacie 3D
- Obsługa wyodrębniania kodu czasowego Sony/Canon DSLR
- Obsługa trybu Side-by-Side Half, Top-and-Bottom, Frame Packing 3D
Formaty przechwytywania wideo
- Obsługa rozdzielczości przechwytywania obrazu do 4096x2160 pikseli
- Obsługa szybkości przechwytywania klatek do 144 klatek na sekundę (rzeczywista szybkość przechwytywania klatek może być ograniczona przepustowością PCIe i rozdzielczością obrazu)
- Obsługa 8-bitowych formatów przechwytywania 4:2:0: NV12, I420, YV12
- Obsługa 8-bitowych formatów przechwytywania 4:2:2: YUY2, YUYV, UYVY
- Obsługa 8-bitowych formatów przechwytywania 4:4:4: V308, IYU2, V408, BGR24, BGR32
- Więcej formatów przechwytywania jest obsługiwanych przez SDK
Funkcje przetwarzania wideo
- Potok przetwarzania wideo o przepustowości przetwarzania ~360 mln pikseli/s
- 8-bitowe przetwarzanie wideo 4:4:4
- Skalowanie wideo
- Usuwanie przeplotu wideo:
Splot
Łączenie górnego i dolnego pola
- Konwersja formatu kolorów wideo:
Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
Automatyczny lub ręczny wybór formatu kolorów przechwytywania, zakresu kwantyzacji i zakresu nasycenia
Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
Obsługa ograniczonego lub pełnego zakresu kwantyzacji
Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia
- Konwersja częstotliwości odświeżania wideo
Wiele kart w jednym systemie
- Obsługa wielu kart podłączonych do jednego systemu
- Wbudowany przełącznik DIP do ustawiania numeru karty w 16 pozycjach
- Drzewo urządzeń sprzętowych systemu wyświetli "01: Eco Capture HDMI 4K M.2", gdy przełącznik DIP jest ustawiony na 0001 itd.
- Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika DIP).
Wiele powielonych strumieni przechwytywania
- Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego, ale strumienie przechwytywania powinny być w tym samym formacie przechwytywania.
Znacznik czasu i synchronizacja A/V
- Sprzętowy zegar o wysokiej rozdzielczości 100ns
- Ramki audio (192 próbki audio) i wideo są stemplowane zegarem sprzętowym.
- Zegar sprzętowy może być synchronizowany pomiędzy kartami (poprzez SDK)
Przechwytywanie wideo SG-DMA
- ~1200 MB/s na kanał przepustowości DMA w systemie PCIe 2.x
- ~800 MB/s na kanał przepustowości DMA w systemie PCIe 1.x
- Obsługa automatycznego wykrywania kafelkowej powierzchni GPU Intel
- Obsługa DirectGMA dla chipsetów kart graficznych AMD
- Obsługa GPUDirect dla chipsetów kart graficznych Nvidia
SDK
- Magewell Capture SDK dla DirectShow (Windows) lub V4L2 (Linux) dla łatwej integracji
- Magewell Capture SDK dla DirectKS (Windows) lub ioctl (Linux) dla maksymalnej elastyczności i wydajności
Ulepszenia sterownika Windows
- Wszystkie opcje mogą być kontrolowane przez trzy poziomy klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia.
- Nazwy filtrów wideo, audio i Crossbar można dostosować za pomocą kluczy rejestru
Aktualizacja oprogramowania sprzętowego
- Wiele kart w jednym systemie może być aktualizowanych jednocześnie
- Karty mogą być aktualizowane bez wyłączania systemu (w większości przypadków, nawet restart nie jest potrzebny)
- Bezpieczna aktualizacja. W przypadku wyłączenia zasilania lub awarii systemu podczas aktualizacji oprogramowania układowego, zostanie ono automatycznie przywrócone do wersji początkowej. Ta funkcja jest dostępna tylko dla oprogramowania sprzętowego w wersji 1.21 i nowszych.
Wskaźnik LED
- Diody LED stanu wskazują stan pracy każdego kanału:
Wolne pulsowanie: sygnał wejściowy odblokowany
Świeci: sygnał wejściowy zablokowany
Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA
Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie
Format
- Standardowy rozmiar M.2 2280
Pobór mocy
- Maksymalny prąd przy 3,3 V: ~ 1,12 A
- Maksymalny pobór mocy: ~ 3.75 W
Środowisko pracy
- Temperatura pracy: 0 do 40 stopni C
- Temperatura przechowywania: -20 do 70 stopni C
- Wilgotność względna: od 5% do 90% bez kondensacji
