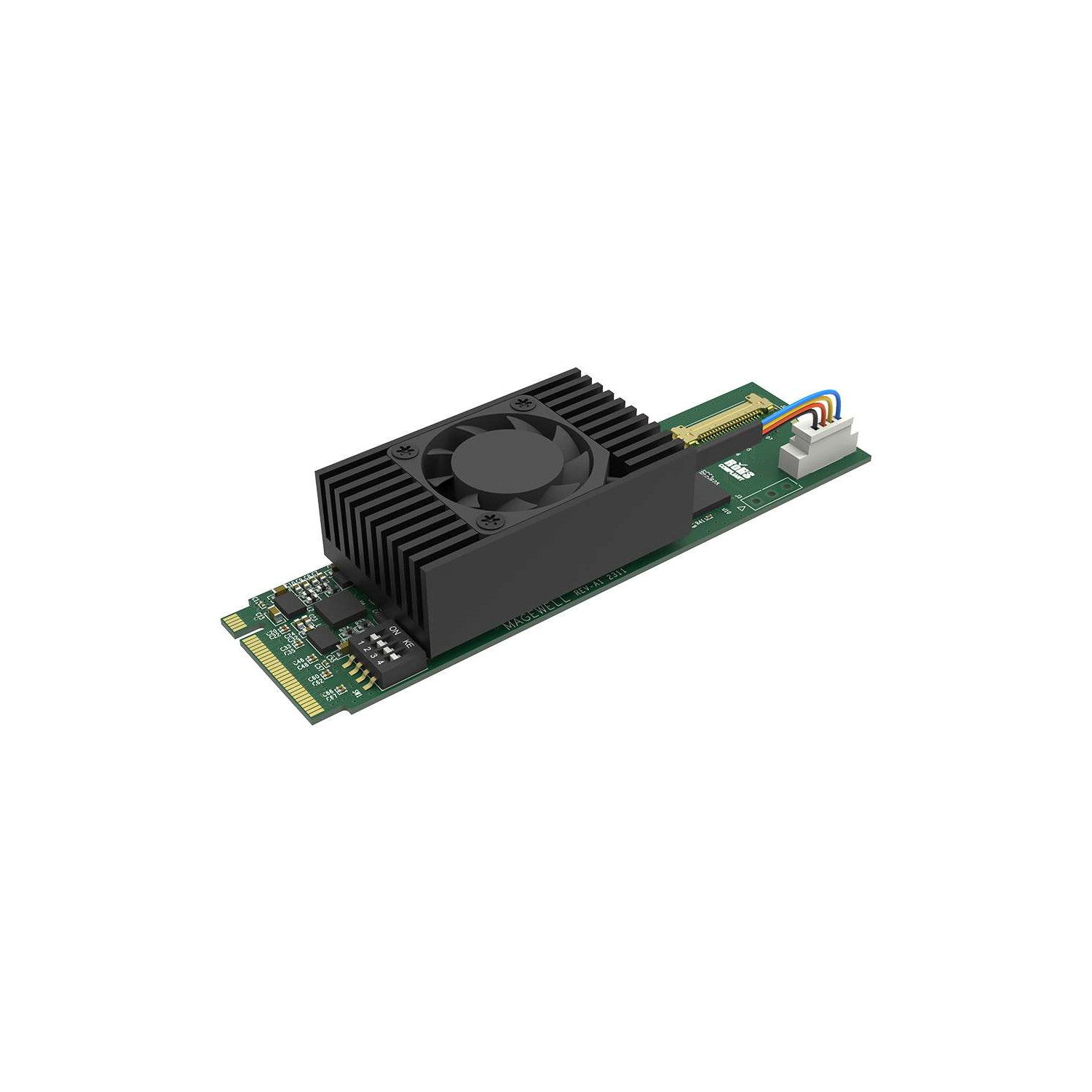

Magewell Eco Capture HDMI 4K Plus M.2 (11590) | Karta przechwytująca M.2 (PCIe Gen3 x4), 4K HDMI, grabber wideo
Eco Capture HDMI 4K Plus M.2 to jednokanałowa karta przechwytująca 4Kp60 + wbudowany dźwięk z gniazdem M.2. Ta karta Eco obsługuje przechwytywanie wideo dla sygnału HDMI do 4096x2160, z szybkością klatek do 240 klatek na sekundę. Karty te (22x80 mm) są przeznaczone do małych i przenośnych systemów, które nie mają miejsca na pełnowymiarowe sloty PCIe.
Karty Magewell Eco Capture M.2 oferują wysoką wydajność i potężne rozwiązania do przechwytywania wideo przy niskim zużyciu energii. Magewell SDK umożliwia programistom dostosowanie interfejsów API Magewell do przechwytywania z mniejszymi opóźnieniami i synchronizację kanałów w wielu kanałach, a nawet wielu kartach przechwytujących.
Jak podłączyć karty Magewell Eco Capture? Karta Magewell Eco CaptureHDMI 4k M.2 obsługuje jedno wejście HDMI, które można podłączyć za pomocą dołączonego adaptera FPC do HDMI typu A2. Otwórz metalowe gniazdo adaptera, włóż kabel taśmowy i zablokuj go. Następnie włóż kabel taśmowy do karty Eco Capture Dual HDMI M.2 (metalową częścią kabla skierowaną do góry).
Interfejs
Interfejs wejściowy: HDMI x1 Obsługa rozdzielczości wejściowej do 4096×2160 pikseli
Przepustowość DMA ~2400 MB/s na kanał w systemie PCIe 3.x
~1600 MB/s na kanał przepustowości DMA w systemie PCIe 2.x
~800 MB/s na kanał przepustowości DMA w systemie PCIe 1.x
Potoki przetwarzania wideo o przepustowości przetwarzania ~360 mln pikseli/s
Przechwytywanie wideo do 4096x2160, liczba klatek na sekundę do 240fps. Typowe wyjścia obejmują (rzeczywista liczba klatek na sekundę może być ograniczona przez przepustowość PCIe i wewnętrzną częstotliwość roboczą): 4096x2160p 5/10/15/25/29.97/30/50/60 3840x2160p 5/10/15/25/29.97/30/50/60 1920x1080p 5/10/15/25/29.97/30/50/60/120 1280x720p 5/10/15/25/29.97/30/50/60/120 itd.
Wyjście wideo NV12/I420/YUYV/UYVY/RGB24/RGB32
Obsługa niestandardowych formatów wyjściowych przy użyciu Magewell Capture SDK
Obsługa niestandardowego EDID, skalowania wideo, usuwania przeplotu, konwersji formatu kolorów i konwersji liczby klatek na sekundę
Obsługa wielu replikowanych strumieni przechwytywania i nieograniczonej liczby strumieni przechwytywania dla dowolnego kanału wejściowego w tym samym formacie
Obsługa znacznika czasu i synchronizacji A/V: Sprzętowy zegar o wysokiej rozdzielczości 100ns Ramki audio (192 próbki audio) i wideo są stemplowane zegarem sprzętowym Zegar sprzętowy może być synchronizowany między kartami za pośrednictwem SDK
Obsługa aktualizacji oprogramowania sprzętowego
SDK i API
MWCapture SDK zapewnia funkcje, w tym ekstrakcję stanu sygnału, konfigurację przechwytywania oraz przechwytywanie audio i wideo w czasie rzeczywistym itp.
Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI
Linux V4L2/ALSA
Obsługiwany system operacyjny
Windows 10/11/Server 2016 (x86 i x64) i nowsze
Linux (architektura x86, x64 i ARM)
Interfejsy wejściowe
LVDS 0.5PH 20-pin: DVI-D 1.0 HDMI 2.0
Interfejsy hosta: M.2 2280 typu M (PCIe Gen3 x4)
Wskaźnik LED
Diody LED stanu wskazują stan pracy każdego kanału: Powolne pulsowanie: sygnał wejściowy odblokowany Świeci: sygnał wejściowy zablokowany Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie
