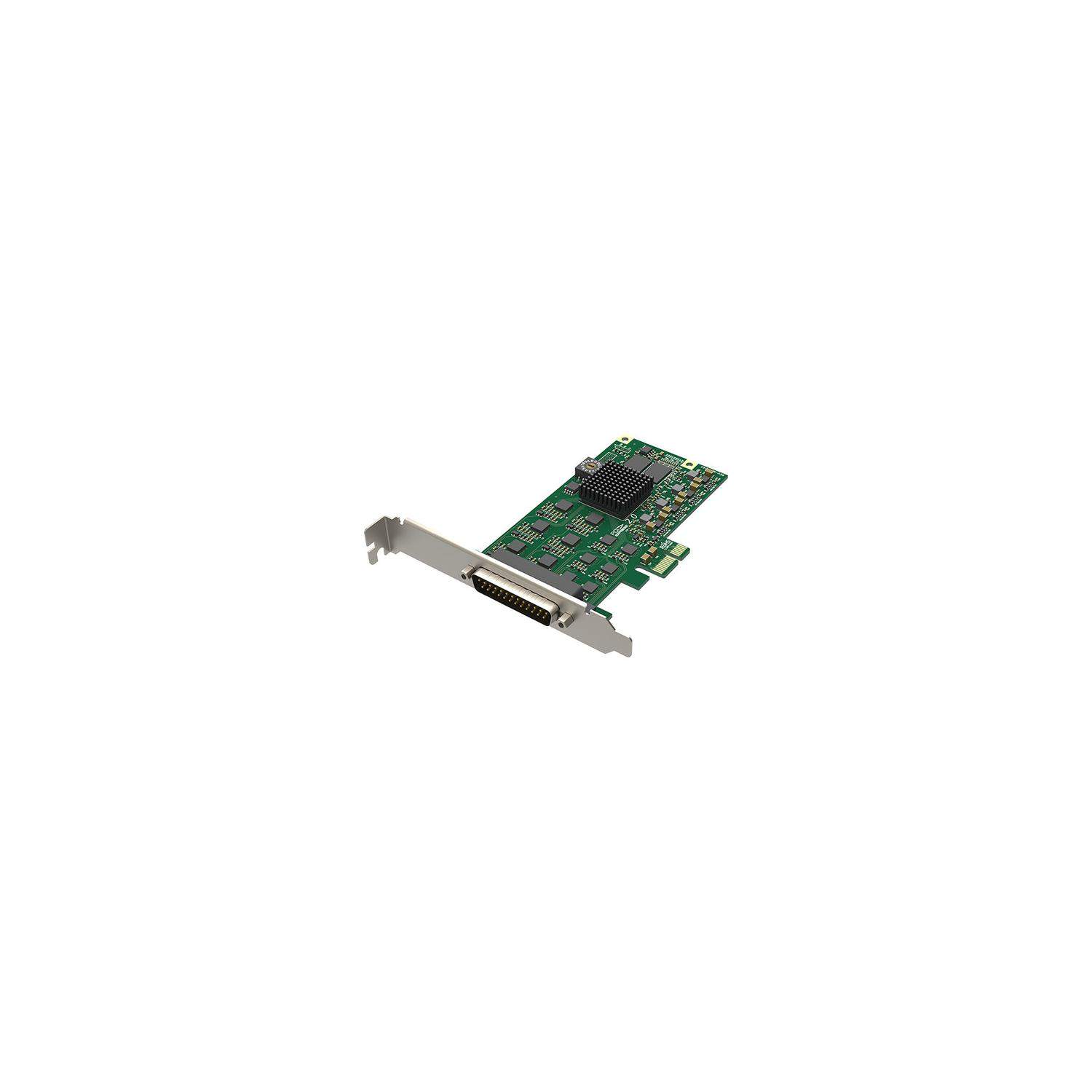

Magewell Pro Capture Hexa CVBS (11250)

Cechy Magewell Pro Capture Hexa CVBS (11250):

• Wsparcie do rozdzielczości 720x576
• Interfejs PCIe Gen2 x1
• Silnik wideo
• Funkcje jak deinterlacing, crop, korekcja kolorów, sprzętowy znacznik czasowy, skalowanie góra/dół czy konwersja proporcji obrazu
• Autodetekcja formatu sygnału wejściowego
• Time Code
• Wsparcie ogromnej ilości oprogramowania
• Przeznaczona do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
• Niska latencja
• Możliwość podłączenia wielu kart do jednej stacji

Lista sprawdzonego kompatybilnego oprogramowania z serią Magewell Pro Capture:

• Adobe Connect
• Adobe Flash Media Live Encoder
• Amcap
• BlueJeans
• Camtasia Studio
• Cisco Webex Meetings
• DingCaster
• Discord
• Discover Video Multimedia Encoder
• Discover Video Streamsie
• DisplayNote Montage
• ECamm Live
• Elecard Codec Works
• Elecard Multistream player
• Forsite MWCC
• Google Plus Hangouts
• Gotomeeting
• GrandVJ
• Graphedit
• Gstreamer
• Hecoos
• Hirender
• iAVCast
• Kaltura
• Livestream
• Livestrom
• ManyCam
• Medialooks Direct Take
• Meridix Broadcast Producer
• Metus Ingest
• Microsoft Lync
• Microsoft Teams
• mimoLive
• OBS Classic
• OBS Studio
• Panopto
• Polywall
• Presentations 2Go
• Quicktime Player
• Real Producer Plus
• Resolume
• Restream
• Skype
• Skype for business
• Slack
• Streambox
• Streamstar
• UltraGrid
• VidBlasterX
• VideoStitch
• Vidyo
• VirtualDub
• VLC
• vMix
• Watchout
• Windows Media Encoder
• Wirecast
• XSplit Broadcaster
• XSplit Gamecaster
• YCD Multimedia
• Zoom.us
• Każde inne oprogramowanie do przechwytywania i streamingu oparte na DirectShow/V4L2/AVCaptureSession

W zestawie:

• x1 Magewell Pro Capture Hexa CVBS (11250)
• x1 Kable DB 25 do A/V (ACC00040)
• x1 Uchwyt niskoprofilowy (ACC01051)

Specyfikacja Magewell Pro Capture Hexa CVBS (11250):

Obsługiwany system operacyjny

• Windows:
  Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze


• Linux (obsługa architektury x86, x64 i ARM):
  Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
  CentOS 6.5/7 (x86 i x64) i nowsze
  Fedora 25/26/27 (x86 i x64) i wyżej
  Red Hat 6.5 (x86 i x64) i nowsze
  Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 lub wyższej

Zalecany system operacyjny (przetestowany)

• Windows:
  Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)


• Linux:
  Ubuntu 12.04/14.04/16.04 (x86 i x64)
  Ubuntu 17.04/17.10/18.04 (x64)
  CentOS 6.5/7.2 (x86 i x64)
  Fedora 25/26 (x64)
  Red Hat 6.5 (x86 i x64)

Obsługiwane interfejsy API

• Windows:
  DirectShow
  DirectKS
  Wave API/DirectSound/WASAPI


• Linux:
  V4L2
  ALSA

Interfejsy wejściowe

• DB25:
  Kompozytowy sygnał wideo x6
  Analogowe audio (L+R) x6

Interfejs hosta

• PCIe Gen2 x1

Funkcje wejściowe

• Obsługa wejściowych rozdzielczości wideo do 720x576 pikseli

Funkcje specyficzne dla sygnału kompozytowego

• Obsługa standardów NTSC, PAL i SECAM
• Automatyczne wykrywanie standardu wejściowego wideo

Formaty przechwytywania wideo

• Obsługa rozdzielczości przechwytywania obrazu do 720x576 pikseli
• Obsługa przechwytywania klatek z szybkością do 30 kl.
• Obsługa 8-bitowych formatów przechwytywania 4:2:0: NV12, I420, YV12
• Obsługa 8-bitowych formatów przechwytywania 4:2:2: YUY2, YUYV, UYVY
• Obsługa 8-bitowych formatów przechwytywania 4:4:4: V308, IYU2, V408, BGR24, BGR32
• Więcej formatów przechwytywania jest obsługiwanych przez SDK

Funkcje przetwarzania wideo

• Dwa potoki przetwarzania wideo z przepustowością przetwarzania ~180 mln pikseli/s dla każdego z nich
• Kadrowanie wideo
• Skalowanie wideo


• Usuwanie przeplotu wideo:
  Splot
  Łączenie górnego i dolnego pola
  Tylko górne pole
  Tylko dolne pole


• Konwersja współczynnika proporcji wideo:
  Automatyczny lub ręczny wybór wejściowego współczynnika proporcji
  Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania
  Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox)


• Konwersja formatu kolorów wideo:
  Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
  Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia
  Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709
  Obsługa ograniczonego lub pełnego zakresu kwantyzacji
  Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia


• Konwersja liczby klatek na sekundę wideo


• Kompozycja menu ekranowego wideo:
  Obsługa obrazu PNG OSD (do 720x576)
  Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK

Wiele kart w jednym systemie

• Obsługa wielu kart podłączonych do jednego systemu
• Wbudowany przełącznik obrotowy do ustawiania numeru karty, z 16 pozycjami od 0 do F
• Drzewo urządzeń sprzętowych systemu wyświetli "01: Pro Capture Hexa CVBS", gdy przełącznik obrotowy jest ustawiony na 1 itd.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego).

Wiele strumieni przechwytywania

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
• Niezależne ustawienia kadrowania, proporcji obrazu, formatu kolorów, rozdzielczości, liczby klatek na sekundę, usuwania przeplotu i regulacji kolorów dla każdego strumienia.

Obsługa bardzo niskiego opóźnienia

• Opóźnienie 64 linii wideo
• Tryb częściowego powiadamiania w SDK

Znacznik czasu i synchronizacja A/V

• Sprzętowy zegar o wysokiej rozdzielczości 100ns
• Ramki audio (192 próbki audio) i ramki wideo są stemplowane zegarem sprzętowym
• Zegar sprzętowy może być synchronizowany pomiędzy kartami (poprzez SDK)

Przechwytywanie wideo SG-DMA

• ~400 MB/s na kanał przepustowości DMA w systemie PCIe 2.x
• ~200 MB/s na kanał przepustowości DMA w systemie PCIe 1.x
• Obsługa automatycznego wykrywania kafelkowej powierzchni GPU Intela
• Obsługa DirectGMA dla chipsetów kart graficznych AMD
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia

SDK

• Magewell Capture SDK dla DirectShow dla łatwej integracji (Windows)
• Magewell Capture SDK dla DirectKS dla maksymalnej elastyczności i wydajności (Windows)

Ulepszenia sterownika Windows

• Wszystkie opcje mogą być kontrolowane przez trzy poziomy klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia.
• Nazwy filtrów wideo, audio i Crossbar można dostosować za pomocą kluczy rejestru

Aktualizacja oprogramowania sprzętowego

• Wiele kart w jednym systemie może być aktualizowanych jednocześnie
• Karty mogą być aktualizowane bez wyłączania systemu (w większości przypadków, nawet restart nie jest potrzebny)
• Bezpieczna aktualizacja. W przypadku wyłączenia zasilania lub awarii systemu podczas aktualizacji oprogramowania układowego, zostanie ono automatycznie przywrócone do wersji początkowej.

Wskaźnik LED

• Diody LED stanu wskazują stan pracy każdego kanału:
  Powolne pulsowanie: sygnał wejściowy odblokowany
  Świeci: sygnał wejściowy zablokowany
  Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA
  Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie

Format

• Niskoprofilowa karta rozszerzeń PCIe x1
  118,16 mm x 68,88 mm (bez wspornika PCI)

Pobór mocy

• Maksymalny prąd przy 12 V: ~ 0,48 A
• Maksymalny prąd przy 3,3 V: ~ 0,11 A
• Maksymalny pobór mocy: ~ 6.12 W

Środowisko pracy

• Temperatura pracy: 0 do 60 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
