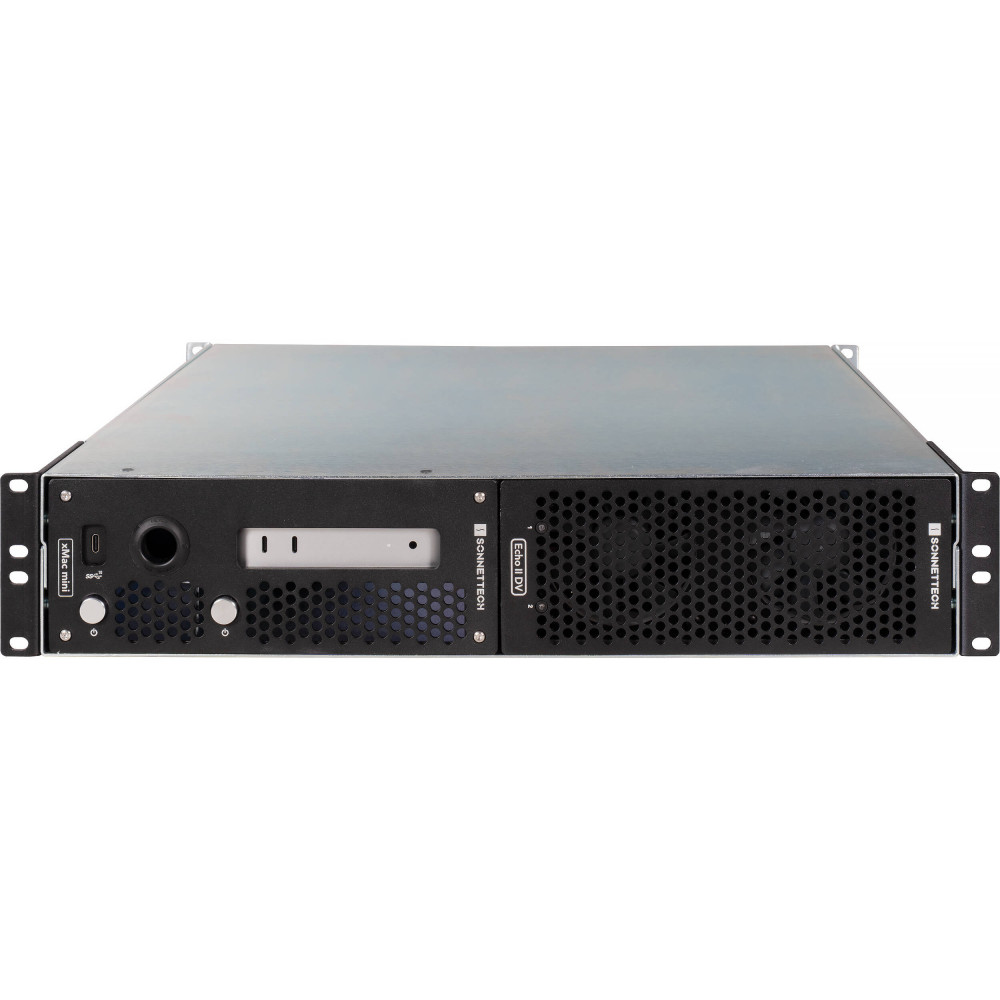

Sonnet xMac Mini (2024+) Echo II DV Module TB5 (2x PCIe 4.0)
Moduł przeznaczony do instalacji maksymalnie dwóch Mac mini oferuje:
przyciski zasilania na panelu przednim,
port USB-C na panelu przednim, prowadzący do tylnego Mac mini, jeżeli jest zainstalowany,
przepust kablowy na panelu przednim do podłączania urządzeń do obu Mac mini,
hub zasilania z jednym przyłączem zasilającym dla jednego lub dwóch Mac mini,
miejsce na dwa zewnętrzne dyski SSD.
Moduł Echo II DV T5
Podłączenie do jednego Mac mini M4 Pro dwoma przewodami Thunderbolt 5, z których każdy łączy się z oddzielnym portem Thunderbolt, lub
podłączenie do dwóch Mac mini M4 Pro – po jednym przewodzie Thunderbolt 5 do każdej karty.
Obsługa dwóch kart DV I/O o wysokich wymaganiach dotyczących przepustowości.
Instalacja w komorze rozszerzeń obudowy.
Dwa interfejsy Thunderbolt 5 dla maksymalnej wydajności.
Cztery porty Thunderbolt 80 Gb/s.
Dwa gniazda PCIe 4.0 x16 mechaniczne / x4 elektryczne, rozmieszczone od góry do dołu.
Obsługa dwóch pełnowymiarowych, pełnowysokich, jednogniazdowych kart PCIe.
Do 6000 MB/s przepustowości PCIe na slot z Mac mini M4 Pro; do 2800 MB/s z Mac mini M4.
Zasilacz 400 W z dwoma dodatkowymi złączami zasilania po 75 W.
Dwa ciche wentylatory Noctua o poziomie hałasu 17 dBA.
Zawartość systemu
Dwa przewody zasilające.
Dwa przewody Thunderbolt 5 120 Gb/s.
Dwie blokady złączy ThunderLok-A do zabezpieczenia przewodów Thunderbolt 5.
Sterowanie i połączenia – wygodny dostęp do Mac mini oraz modułu Echo II DV T5
xMac mini (2024+)/Echo II DV T5 zabezpiecza Mac mini, jednocześnie zapewniając łatwo dostępne przyciski zasilania dla każdego komputera. Z panelu przedniego można korzystać z portów Mac mini zamontowanego z przodu. Port USB-C na panelu frontowym umożliwia podłączenie do Mac mini umieszczonego z tyłu, a przepust kablowy pozwala wyprowadzić przewody z portów USB przedniego komputera na tył racka.
Moduł montażowy dla Mac mini oraz moduł Echo II DV T5 są zabezpieczone dwoma śrubami radełkowanymi od strony tylnej. Umożliwia to ich łatwe wysunięcie od frontu obudowy i dostęp do zainstalowanych komputerów oraz kart PCIe. Konstrukcja systemu pozwala podłączać i odłączać przewody bez wyjmowania Mac mini z modułu.
Moduł rozszerzeń Echo II DV T5
Echo II DV T5 to 2-slotowy moduł rozszerzeń Thunderbolt–PCIe przeznaczony do wysokowydajnej obsługi kart DV I/O. Lista obsługiwanych kart PCIe znajduje się w tabeli kompatybilności Sonnet.
Dwa interfejsy Thunderbolt 5 dostarczają pełną przepustowość PCIe do 6000 MB/s dla każdego slotu po podłączeniu do Mac mini M4 Pro oraz do 2800 MB/s w przypadku Mac mini M4 z Thunderbolt 4. Możliwe jest połączenie po jednej karcie z każdym z dwóch Mac mini albo obu kart z jednym Mac mini.
Moduł wyposażono w cztery porty Thunderbolt, zasilacz 400 W, bardzo ciche wentylatory Noctua o poziomie hałasu 17 dBA oraz odporną aluminiową obudowę chroniącą zainstalowane komponenty.
Wydajna wentylacja zgodna z konstrukcją termiczną Mac mini
Obudowa xMac mini (2024+)/Echo II DV T5 utrzymuje komputery Mac mini stabilnie na miejscu, nie zamykając ich jednak w cyrkulującym, gorącym powietrzu racka. Otwory wentylacyjne w panelu przednim modułu xMac mini oraz komory pod komputerami umożliwiają pobieranie chłodnego powietrza przez podstawę Mac mini. Całkowicie otwarty tył obudowy pozwala bez przeszkód odprowadzać nagrzane powietrze.
Miejsce na dwa dyski SSD
Przestrzeń pod komputerami mieści dwa dyski SSD Thunderbolt lub USB, sprzedawane oddzielnie, o szerokości do 81 mm i wysokości do 19 mm. Można w niej również zamontować inne cienkie urządzenia zasilane z magistrali.
Gotowy do pracy mobilnej
Głębokość montażowa 41,9 cm oraz uchwyty z twardymi gumowymi poduszkami, które stabilnie zabezpieczają Mac mini podczas transportu, sprawiają, że system dobrze sprawdza się w formowanych walizkach rackowych Gator Cases, rackach transportowych SKB Cases i większości mobilnych szaf rackowych.
Kluczowe cechy i specyfikacja
Dwa gniazda PCIe: Umożliwia wykorzystanie wysokowydajnych kart PCIe DV I/O z komputerami Mac mini. Zgodność kart należy sprawdzić w tabeli kompatybilności PCIe Sonnet.
Przystosowany do transportu: Wytrzymały moduł w stalowej ramie z uchwytami wyposażonymi w gumowe poduszki stabilnie utrzymuje Mac mini. Obudowa rackowa 2U mieści zarówno moduł montażowy komputerów, jak i moduł Echo II DV T5, zwiększając mobilność i upraszczając workflow.
Idealny do serwerowni: Standardowe otwory montażowe oraz dołączone regulowane prowadnice pozwalają zainstalować system w standardowym racku serwerowym o głębokości do 61 cm.
Przyciski zasilania na panelu przednim: Umożliwiają łatwą i pewną obsługę przycisków zasilania Mac mini umieszczonych w podstawie komputerów.
Dostęp do portów i gniazd: System zapewnia bezpośredni dostęp do przednich portów Mac mini zamontowanego z przodu. Port USB-C na panelu przednim prowadzi do tylnego Mac mini, a przepust kablowy umożliwia połączenia z oboma komputerami. Dostępne są również wszystkie porty na tylnych panelach obu Mac mini.
Przepływ powietrza od frontu do tyłu: System wspiera bezpośredni przepływ powietrza przez Mac mini i moduł Echo II DV T5, utrzymując temperaturę pracy zbliżoną do pracy na biurku – również przy montażu pomiędzy dwoma innymi urządzeniami rackowymi.
Łatwy dostęp do modułów: Moduł montażowy xMac mini (2024+) oraz moduł Echo II DV T5 są mocowane od tyłu po dwie śruby radełkowane. Można je wymontować i ponownie zainstalować od frontu obudowy.
Hub zasilania: Pojedyncze przyłącze zasilania obsługuje jeden lub dwa komputery Mac mini.
Miejsce na pamięć masową: Pod komputerami przewidziano przestrzeń na dwa dyski SSD Thunderbolt lub USB, sprzedawane oddzielnie.
Kompatybilność
Mac mini (2024 i nowsze).
Format: Obudowa rackowa 2U
Wymiary (szer. × gł. × wys.): 48,3 × 41,9 × 13,2 cm
Masa: 13,15 kg
Gwarancja: 2 lata
Zawartość opakowania
Obudowa rackowa 2U
Moduł xMac mini (2024+)
Moduł Echo II DV T5 – 2-slotowe rozszerzenie Thunderbolt 5–PCIe
Dwa przewody zasilające właściwe dla danego regionu
Dwa 6-pinowe dodatkowe przewody zasilania
Dwa przewody Thunderbolt o długości 0,8 m
Dwie blokady złączy ThunderLok-A do zabezpieczenia przewodów Thunderbolt 5
Prowadnice rozszerzające do racków o głębokości od 40,6 do 61 cm
Dokumentacja
