Kluczowe cechy i parametry
Kompaktowa i wytrzymała konstrukcja

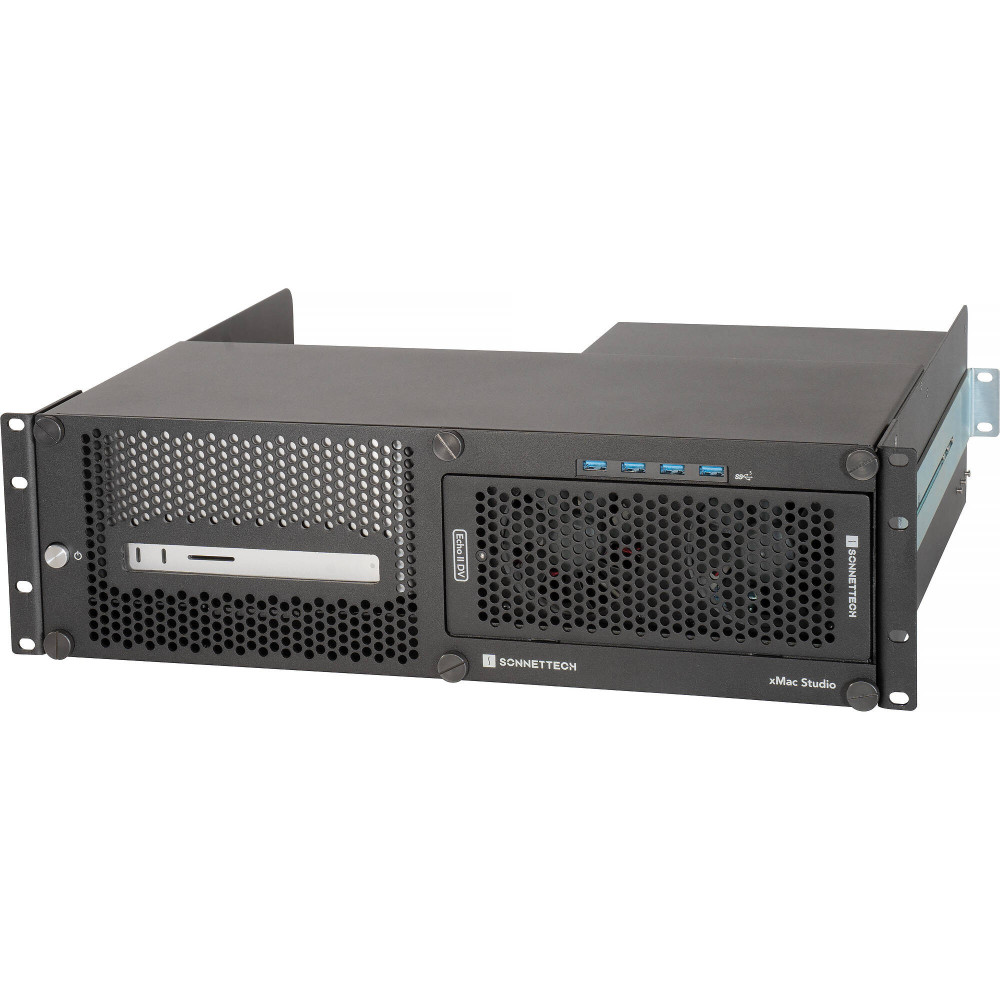

Stalowa obudowa rackowa 3U bezpiecznie mieści Mac Studio oraz zainstalowany moduł rozszerzeń Echo II DV T5.
Moduł Echo II DV T5
Obsługuje dwie pełnowysokie, pełnowymiarowe karty PCIe inne niż GPU o wysokiej przepustowości, w tym Avid Pro Tools | HDX. Moduł ma dwa gniazda PCIe 4.0, cztery porty Thunderbolt 5 80 Gb/s, dwa niezależne interfejsy Thunderbolt 5 80 Gb/s, zasilacz 400 W oraz dwa ciche wentylatory Noctua o poziomie hałasu 17 dBA.
Przygotowany do transportu
Obudowa 3U z twardymi gumowymi poduszkami stabilnie utrzymuje Mac Studio i moduł Thunderbolt podczas transportu, zwiększając mobilność systemu.
Idealny do serwerowni
Standardowe otwory montażowe i dołączone regulowane prowadnice umożliwiają łatwą instalację w standardowym racku serwerowym o głębokości do 61 cm.
Zarządzanie przepływem powietrza od frontu do tyłu
Konstrukcja wspiera bezpośredni przepływ powietrza przez obudowę, Mac Studio i moduł Echo II DV T5. Utrzymuje to temperaturę pracy zbliżoną do pracy na biurku, również wtedy, gdy xMac Studio jest zamontowany pomiędzy dwoma innymi urządzeniami rackowymi.
Przycisk zasilania i porty USB-A na panelu przednim
Przycisk na panelu przednim umożliwia obsługę włącznika Mac Studio umieszczonego z tyłu komputera. Wbudowany hub USB-A pozwala podłączyć do Mac Studio cztery urządzenia USB.
Łatwy dostęp bez narzędzi
Zdejmowany panel przedni mocowany śrubami radełkowanymi umożliwia szybką instalację Mac Studio i dostęp do komputera. Trzy śruby radełkowane z tyłu pozwalają wyjąć oraz ponownie zainstalować moduł Echo II DV T5 od frontu obudowy, bez konieczności demontażu panelu przedniego.
Dostęp do złączy i gniazd
Obudowa zapewnia dostęp do gniazda kart SD oraz portów Mac Studio z przodu i z tyłu, ułatwiając podłączanie i odłączanie przewodów.
Miejsce na pamięć masową
Za osłoniętym otworem poniżej komputera znajduje się miejsce na dwa dyski SSD Thunderbolt lub USB, sprzedawane oddzielnie. Dwa dołączone magnesy samoprzylepne utrzymują dyski na miejscu.
Kompatybilność
Zgodny z komputerami Mac Studio. Aktualne informacje o kompatybilności znajdują się w specyfikacji technicznej na oficjalnej stronie produktu.
Maksymalna wysokość SSD
18 mm przy wkładaniu od tyłu lub 23 mm przy wkładaniu od przodu.
Zasilacz 400 W
Wbudowany zasilacz 400 W z dodatkowym złączem zasilania 75 W obsługuje wymagające karty, w tym Avid Pro Tools | HDX, AJA Kona 5, Blackmagic DeckLink 4K Extreme 12G, DeckLink 8K Pro G2 oraz Deltacast 12G/4C. System automatycznie włącza się i wyłącza wraz z podłączonym Mac Studio.
Cicha praca
Dwa wentylatory Noctua o zmiennej prędkości, sterowane temperaturą i oceniane na 17 dBA, zapewniają bardzo cichą pracę.
Sterowanie i połączenia – wygodny dostęp do Mac Studio i modułu PCIe
xMac Studio/Echo II DV T5 umieszcza Mac Studio za szybko zdejmowanym panelem przednim. Przedni panel pozwala włączyć komputer własnym przyciskiem zasilania, podłączyć urządzenia USB za pośrednictwem 4-portowego huba USB-A oraz korzystać z portów frontowych Mac Studio i czytnika kart SD.
W większości konfiguracji – zależnie od rodzaju racka i pozycji urządzenia w szafie – xMac Studio/Echo II DV T5 umożliwia standardowe działanie Wi‑Fi i Bluetooth. Pozwala to korzystać z urządzeń bezprzewodowych oraz aplikacji iOS do sterowania urządzeniami.
Konstrukcja termiczna zgodna z wymaganiami Mac Studio
xMac Studio/Echo II DV T5 stabilizuje Mac Studio bez zamykania go w cyrkulującym, gorącym powietrzu racka. Otwory wentylacyjne w panelu przednim oraz zamknięta komora pod Mac Studio umożliwiają komputerowi pobieranie chłodnego powietrza od spodu. Całkowicie otwarty tył obudowy pozwala swobodnie odprowadzać nagrzane powietrze na zewnątrz.
Miejsce na dwa dyski SSD
Przestrzeń pod komputerem mieści dwa dyski SSD Thunderbolt lub USB, sprzedawane oddzielnie, o szerokości do 81 mm i wysokości do 19 mm. Aby je zainstalować, zdejmij tylny panel dostępu, przyklej do spodu dysków dołączone magnesy samoprzylepne, wsuń dyski, podłącz je do komputera i ponownie załóż panel. Przestrzeń nadaje się również do innych cienkich urządzeń zasilanych z magistrali.
Gotowy do pracy w trasie
Potrzebujesz zabrać workflow poza studio? Głębokość montażowa wynosząca 41,9 cm oraz twarde gumowe poduszki zabezpieczające Mac Studio podczas transportu sprawiają, że xMac Studio/Echo II DV T5 jest odpowiedni do formowanych walizek rackowych Gator Cases, racków transportowych SKB Cases oraz większości mobilnych racków.
Specyfikacja techniczna xMac Studio/Echo II DV T5
Kompatybilność
Wymagania systemowe
Aby uzyskać maksymalną wydajność z dwiema kartami PCIe o wysokich wymaganiach dotyczących przepustowości, moduł Echo II DV T5 wymaga dwóch połączeń między modułem a portami Thunderbolt 5 Mac Studio z układem M5, M4 Max lub M3 Ultra.
Kompatybilność z Mac
Mac Studio.
Sprzęt
Kod producenta: XMAC-STD-IIDVT5
Format: Obudowa rackowa 3U
Złącza zewnętrzne obudowy: Cztery porty USB-A
Dołączony moduł: Echo II DV T5 – 2-slotowy moduł rozszerzeń Thunderbolt 5–PCIe
Złącza zewnętrzne modułu: Cztery porty Thunderbolt 5; zasilanie typu C14
Porty Thunderbolt 5 dla komputera Obsługiwane przewody: Thunderbolt 5 lub Thunderbolt 4. Nieobsługiwane przewody: optyczne przewody Thunderbolt
Porty Thunderbolt dla urządzeń peryferyjnych Porty downstream nie zawsze działają jako Thunderbolt 5 – pracują w standardzie portów hosta: Thunderbolt 5, Thunderbolt 4 lub USB4
Łączność: Złącze USB-C
Obsługiwane urządzenia peryferyjne: Urządzenia Thunderbolt 5, 4 i 3; USB4, USB 3, USB 2 i USB 1; monitory Thunderbolt 5, 4 i 3 oraz USB-C; monitory DisplayPort i HDMI(2)
Złącza wewnętrzne: Dwa dodatkowe złącza zasilania, zapewniające po maksymalnie 75 W dla kart PCIe wymagających dodatkowej mocy
Gniazda rozszerzeń: Dwa gniazda PCIe 4.0 x16 mechaniczne / x4 elektryczne
Obsługiwane karty: PCIe Dwie pełnowymiarowe, pełnowysokie, jednogniazdowe karty PCIe
Zasilacz: Uniwersalny 400 W, 115–230 V AC, 50–60 Hz
Temperatura pracy: Od 0°C do 35°C
Wymiary (szer. × gł. × wys.): 48 × 41,9 × 13,3 cm
Maksymalna wysokość SSD: 18 mm przy wkładaniu od tyłu; 23 mm przy wkładaniu od przodu
Masa: 9,53 kg
Zgodność: RoHS 3 (dyrektywa 2015/863); bezpieczeństwo IEC 62368-1 oraz IEC 62368-2
Gwarancja: 2 lata
Zawartość opakowania
Obudowa xMac Studio
Moduł Echo II DV T5 – 2-slotowe rozszerzenie Thunderbolt 5–PCIe
Przewód zasilający właściwy dla danego regionu
Dwa 6-pinowe dodatkowe przewody zasilania
Dwa przewody Thunderbolt 5 o długości 0,8 m
Dwie blokady złączy ThunderLok-A do zabezpieczenia przewodów Thunderbolt 5
Prowadnice rozszerzające do racków o głębokości od 40,6 do 61 cm
Dwa magnesy samoprzylepne do montażu przenośnych dysków SSD
Dokumentacja
Uwagi techniczne
(1) Po włączeniu trybu zgodności HDX gniazda PCIe pracują w standardzie PCIe 2.0, a przepustowość PCIe obudowy jest ograniczona do 1750 MB/s.
(2) Wymagany jest zgodny adapter Thunderbolt, sprzedawany oddzielnie.
(3) Zasilacz może pracować przy napięciu wejściowym od 90 V AC. Dostępna moc jest wtedy redukowana liniowo z 400 W przy 115 V AC do 320 W przy 90 V AC.
