Obsługa wszystkich zgodnych, jednogniazdowych kart PCIe innych niż GPU
Echo II DV Desktop obsługuje wszystkie zgodne z Thunderbolt, jednogniazdowe karty PCIe 4.0, 3.1, 2.0 i 1.1 inne niż GPU, w tym karty przechwytywania, streamingu i transkodowania wideo, karty pamięci SSD, karty audio DSP, adaptery Ethernet 10GbE lub 25GbE, kontrolery hosta SAS lub SATA oraz inne specjalistyczne karty PCIe.
Połącz dwa interfejsy Thunderbolt w łańcuch i podłącz dwie karty PCIe jednym przewodem
Komputer ma tylko jeden wolny port Thunderbolt? Każdy interfejs Thunderbolt obsługujący gniazdo PCIe ma dwa porty Thunderbolt. Możesz połączyć interfejsy w łańcuch, aby podłączyć Echo II DV Desktop do komputera jednym przewodem Thunderbolt.
Połączenie Thunderbolt
Po podłączeniu do jednego lub dwóch portów Thunderbolt komputera Echo II DV Desktop umożliwia instalację dwóch profesjonalnych, pełnowysokich, jednogniazdowych kart PCIe. Materiał wideo producenta przedstawia korzyści wydajnościowe kontrolera Thunderbolt stosowanego w profesjonalnej linii produktów Sonnet.
Kluczowe cechy
Rozszerza łączność i możliwości
Podłącza dwie wydajne karty PCIe inne niż GPU do komputera bez gniazd rozszerzeń, za pośrednictwem jednego lub dwóch przewodów Thunderbolt.
Dwa interfejsy Thunderbolt
Osobny interfejs dla każdego slotu zapewnia pełną przepustowość PCIe dla każdej zainstalowanej karty i maksymalną wydajność obu kart równocześnie.
Cztery porty Thunderbolt
Dwa porty służą do połączenia z komputerem i uzyskania maksymalnej wydajności, a dodatkowe porty umożliwiają łączenie interfejsów Thunderbolt w łańcuch dla połączenia z komputerem jednym przewodem.
Szeroka kompatybilność kart PCIe
Obsługuje każdą zgodną z Thunderbolt, jednogniazdową kartę inną niż GPU, niezależnie od jej długości lub wysokości.
Możliwość podłączenia do dwóch komputerów
Każdą stronę Echo II DV można podłączyć do oddzielnego komputera. Obie strony działają niezależnie, więc system pełni funkcję dwóch obudów jednogniazdowych, oszczędzając miejsce na biurku lub w szafie rack.
Wyjątkowo cicha praca
Dwa sterowane temperaturowo wentylatory Noctua o zmiennej prędkości i poziomie hałasu 17 dBA automatycznie oraz cicho chłodzą zainstalowane karty.
Urządzenie Thunderbolt–PCIe
Zapewnia pełną przepustowość PCIe dla każdej zainstalowanej karty.
Wytrzymała aluminiowa obudowa
Zapewnia solidną i bezpieczną ochronę zainstalowanych komponentów.
Kompatybilność z Mac
Obsługuje wszystkie komputery Mac z układami serii M oraz komputery Intel Mac z portami Thunderbolt 3.
Kompatybilność z Windows
Obsługuje komputery Windows z portami Thunderbolt 5 lub Thunderbolt 4.
Kompatybilność z Linux
Obsługuje komputery Linux z portami Thunderbolt 5 lub Thunderbolt 4.
Dwa gniazda PCIe 3.1 i zapas mocy dla wymagających kart
Echo II DV Desktop wyposażono w dwa gniazda PCIe x16, obsługujące szeroką gamę kart rozszerzeń. Dla kart o wysokim zapotrzebowaniu na energię system ma uniwersalny zasilacz 400 W oraz dwa dodatkowe złącza zasilania o mocy 75 W – po jednym dla każdego gniazda. Rozwiązanie obsługuje karty inne niż GPU wymagające dodatkowego zasilania, w tym AJA Kona 5, Blackmagic DeckLink 8K Pro, Bluefish444 Epoch i KRONOS SDI oraz Avid Pro Tools | HDX.
Echo II DV nie ma fizycznego włącznika i automatycznie włącza się oraz wyłącza razem z podłączonym komputerem, ograniczając zużycie energii.
Dwa wentylatory Noctua
Dwa wentylatory Noctua zapewniają wyjątkowo cichą pracę, dzięki czemu Echo II DV może być używany w środowiskach wrażliwych na hałas. Poziom hałasu wynoszący 17,1 dBA pozostaje poniżej limitu 20 dBA stosowanego w studiach nagraniowych i emisyjnych. Wentylatory rozkładają generowany dźwięk na szersze pasmo częstotliwości, ograniczając jego słyszalność w pojedynczym zakresie.
Sterowanie temperaturą automatycznie i płynnie dostosowuje ich prędkość obrotową, a konstrukcja obudowy optymalizuje przepływ powietrza nad zainstalowanymi kartami, zapewniając wydajne chłodzenie systemu.
Zaleta systemu ThunderLok
Wiele produktów Sonnet z portami Thunderbolt ma gwintowane otwory montażowe do bezpiecznego zamocowania blokady złącza Sonnet ThunderLok. Zabezpiecza ona przewód Thunderbolt przed przypadkowym odłączeniem.
Specyfikacja produktu
Kompatybilność
Wymagania dotyczące komputera
Aby uzyskać maksymalną wydajność podczas pracy z dwiema kartami PCIe o wysokich wymaganiach dotyczących przepustowości, Echo II DV wymaga dwóch połączeń między modułem Echo II DV a komputerem lub komputerami hosta, wyposażonymi w dwa porty Thunderbolt z niezależną przepustowością PCIe.
Przykłady:
komputer Mac z układem serii M;
komputer Windows z dwoma portami Thunderbolt 5;
podłączenie każdej karty do innego komputera Thunderbolt.
Kompatybilność z macOS
Komputer Mac z systemem macOS 14 lub nowszym oraz portami Thunderbolt 5, Thunderbolt 4, Thunderbolt/USB4 lub Thunderbolt 3(1).
Zgodność z macOS Tahoe.
Kompatybilność z Windows
Komputer z systemem Windows 11 i portami Thunderbolt 5, Thunderbolt 4 lub USB4(2).
Kompatybilność z Linux
Komputer z jądrem Linux 6.6, 6.12, 6.18 lub nowszym oraz portami Thunderbolt 5, Thunderbolt 4 lub USB4.
Sprzęt

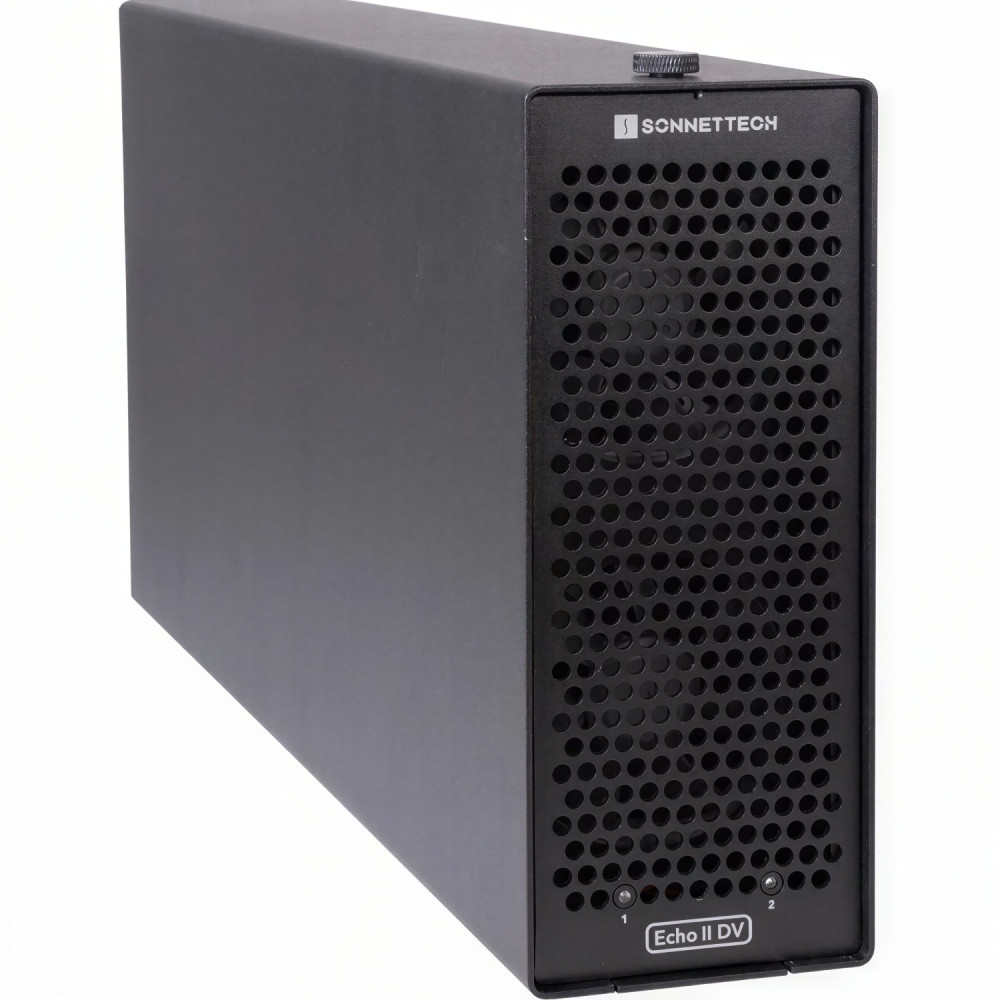

Format: Stacjonarna obudowa Thunderbolt
Złącza zewnętrzne: Cztery porty Thunderbolt; zasilanie typu C14
Złącze wewnętrzne: 6-pinowe dodatkowe złącze zasilania; zapewnia do 75 W dla kart PCIe wymagających dodatkowego zasilania
Gniazda rozszerzeń: Dwa gniazda PCIe 3.1 x16 mechaniczne / x4 elektryczne
Obsługiwane karty PCIe: Dwie pełnowymiarowe, pełnowysokie, jednogniazdowe karty PCIe
Zasilacz: Uniwersalny 400 W, 115–230 V AC, 50–60 Hz
Temperatura pracy: Od 0°C do 35°C
Wymiary (szer. × gł. × wys.): 8,9 × 42,4 × 22,9 cm
Masa: 4,4 kg
Zgodność: RoHS 3 (dyrektywa 2015/863); IEC62368-1 i IEC62368-2
(1) Komputery Intel Mac z portami Thunderbolt 3 wymagają systemu macOS 15 lub nowszego.
(2) Obsługa USB4 wymaga obecności „USB4 Host Router (Microsoft)”. Aby to potwierdzić, otwórz Menedżer urządzeń i rozwiń kategorię Kontrolery uniwersalnej magistrali szeregowej.
