AVMATRIX MSS1611S to profesjonalny przełącznik matrycowy 16×16 przeznaczony do routingu sygnałów 3G/HD/SD-SDI w systemach telewizyjnych, studyjnych i instalacjach stałych. Zintegrowane synchronizatory klatek umożliwiają łączenie i przełączanie źródeł o różnych rozdzielczościach i częstotliwościach odświeżania bez wyświetlania czarnej klatki.
Szesnaście wejść i szesnaście wyjść
Każde z 16 wejść SDI można skierować do dowolnego z 16 wyjść SDI. Urządzenie automatycznie obsługuje standardowe częstotliwości SD, HD i 3G-SDI, a także przekazuje niestandardowe częstotliwości od 270 Mb/s do 3 Gb/s.
Płynne przełączanie z synchronizacją
Wbudowane synchronizatory klatek dostosowują synchronizację przychodzących źródeł. Jest to niezbędne, gdy kamery, odtwarzacze i konwertery wykorzystują różne formaty, a wymagane jest płynne przełączanie bez migotania lub przerw.
Sterowanie z panelu przedniego i przez sieć

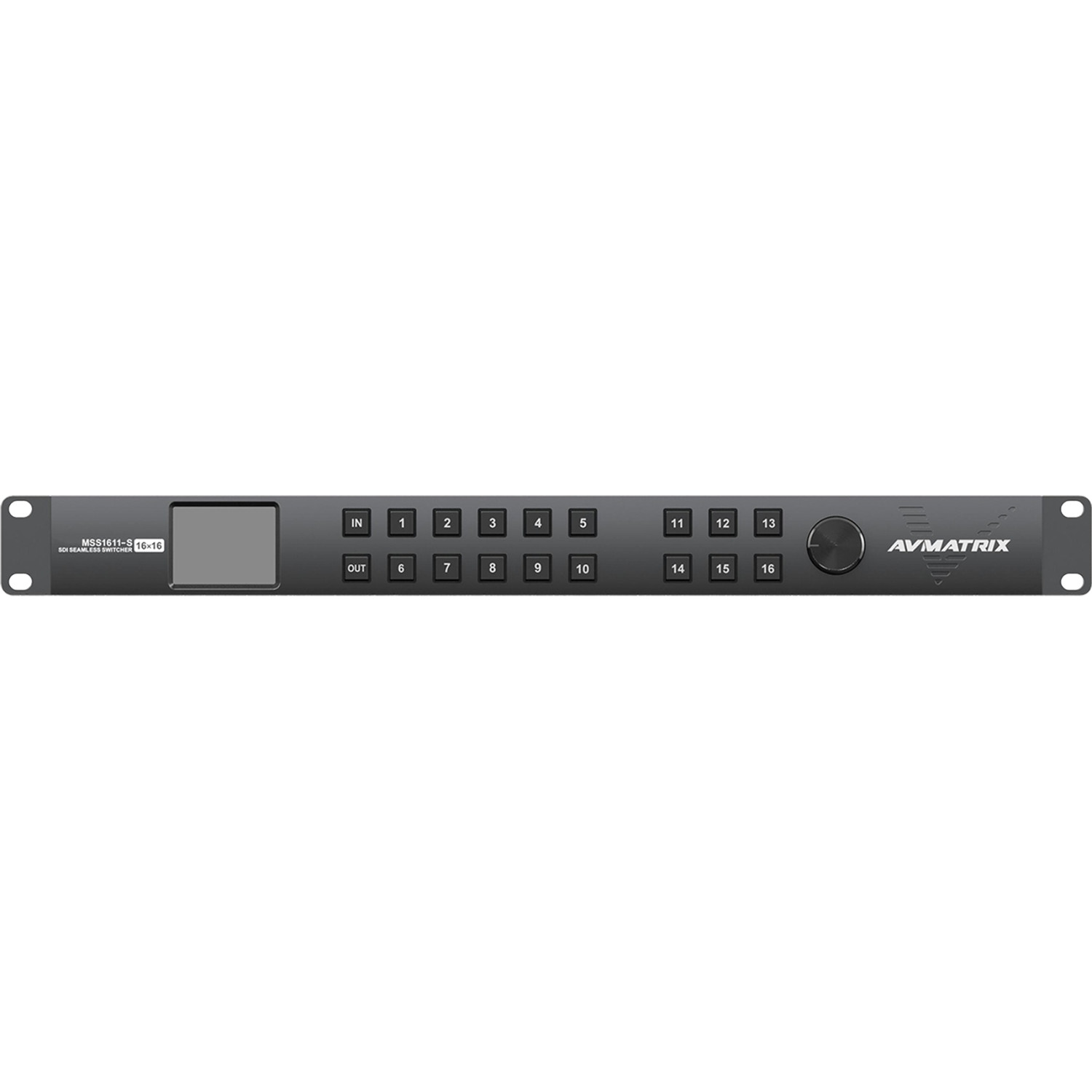

Obrabiany metalowy panel przedni wyposażony jest w przyciski bezpośredniego działania, pokrętło wyboru oraz 2,2-calowy wyświetlacz LCD do wyświetlania etykiet routingu. Większe instalacje można kontrolować za pomocą oprogramowania komputerowego przez sieć LAN lub RS-422.
Niezawodność zapewniająca ciągłą pracę
Podwójne złącza zasilania umożliwiają redundantne zasilanie i zmniejszają ryzyko przestojów podczas krytycznych produkcji.
W zestawie:
- x1 AVMATRIX MSS1611S
- x2 Zasilacz
- x1 Dokumentacja użytkownika
Specyfikacja techniczna AVMATRIX MSS1611-S:
Złącza
Złącza wejściowe:
16x 3G-SDI
Złącza wejściowe:
16x 3G-SDI
Formaty
Standardy wideo wejściowe:
525i 59.94 NTSC, 625i 50 PAL
720p 23.98,24,25,29.97,30,50,59.94,60
1080i 50,59.94,60
1080psf 23.98,24,25,29.97,30,50,59.94,60
1080p 23.98,24,25,29.97,30,50,59.94,60
Standardy wideo wyjściowe:
525i 59.94 NTSC, 625i 50 PAL
720p 23.98,24,25,29.97,30,50,59.94,60
1080i 50,59.94,60
1080p 23.98,24,25,29.97,30,50,59.94,60
Auto przełączanie SDI: Automatyczne wybieranie sygnału SD, HD i 3G-SDI na wejściu
Zgodność z SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M
Przestrzeń kolorów: YUV 4:2:2 10/12 bit
Kontrola
Przedni panel
Ethernet LAN
RS-422
Zasilanie
Napięcie: 12-20VDC
Zasilacz: w zestawie
Zużycie mocy: 14W
Użytkowanie
Temperatura pracy: 0-60 stopni C
Temperatura przechowywania: -30-70 stopni C
Wilgotność: 0%~90% bez kondensacji
Wymiary: Standardowy wymiar rack 19" - 1RU
Waga: 2kg
W zestawie: AVMATRIX MSS1611-S 16×16
Zasilacz DC 12V 5A
Gwarancja: 3 lata
