Główne cechy
- 10,1-calowy wyświetlacz FHD IPS LCD
- 4-kanałowe, automatycznie wykrywane wejścia HDMI
- 2 wyjścia HDMI PGM, 1 wyjście HDMI multiview, 1 wyjście USB typu C
- Streamowanie RTMP/SRT przez Ethernet
- Nagrywanie na dysk USB/kartę SD
- USB-C do przechwytywania i streamowania na PC
- Wyraźnie widoczna strona multiview i statusu
- Klawisz upstream: Klawisz Luma, klawisz Chroma, PIP×2/ POP
- Klawisz Downstream i nakładka LOGO
- Przejścia T-bar / Auto / Cut; różne efekty: WIPE(11×3 wzory) / MIX/ DIP
- Mikser audio: HDMI osadzone audio i 2-kanałowe wejście MIC; dostępne opóźnienie audio
- Biblioteka multimediów: 39 domyślnych wzorów, 16 zaimportowanych obrazów, 16 przechwyconych obrazów, 2 generatory kolorów
- Import i eksport konfiguracji klienta
- Monitorowanie transmisji wideo, FTB/ MUTE/ STILL/ GPIO dla tally

SPECYFIKACJA

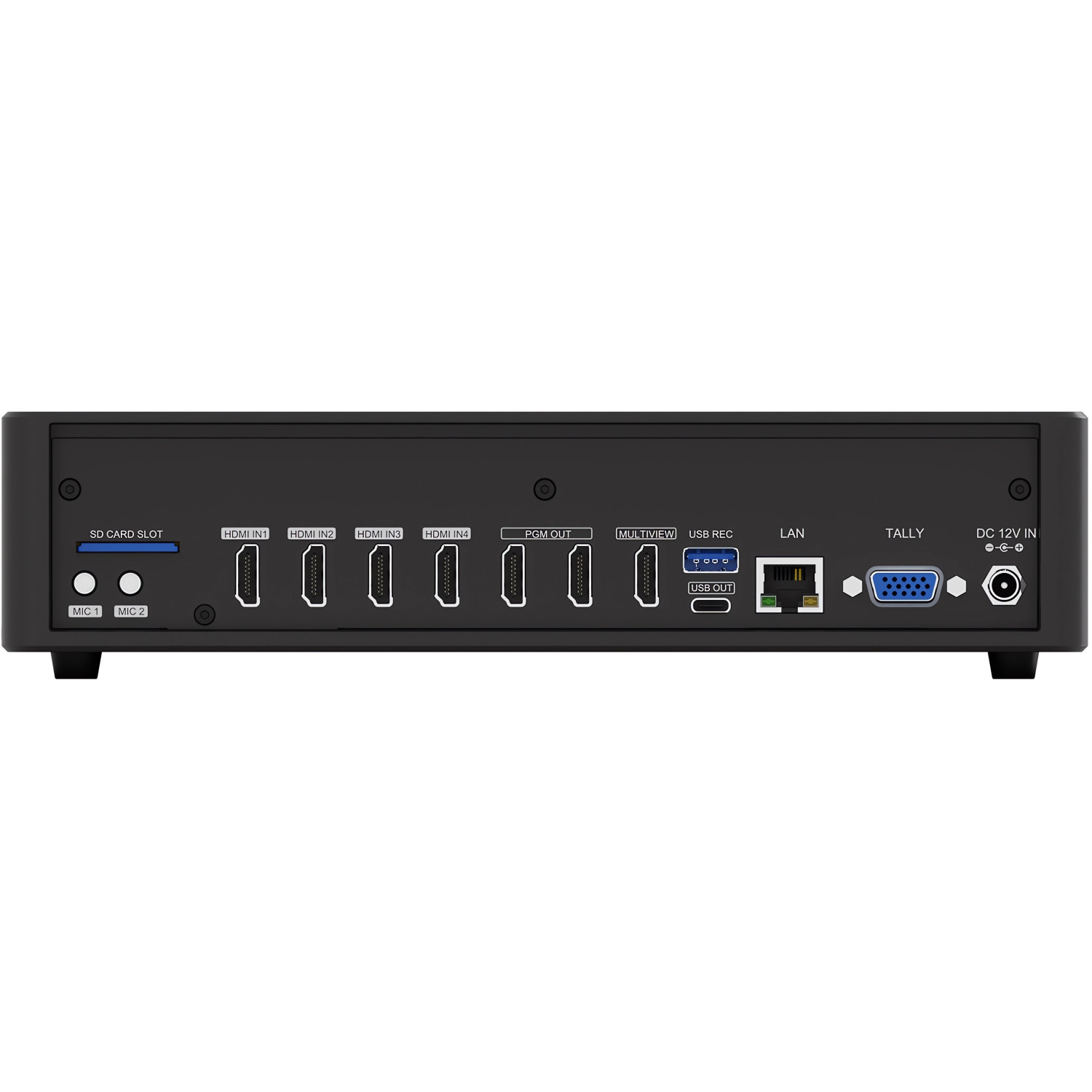

ZŁĄCZA
Wejście wideo: HDMI typu A × 4
Wyjście wideo: HDMI PGM × 2 , HDMI Multiview × 1 , Przechwytywanie USB: USB typ-C × 1 , Streamowanie: LAN × 1
Wejście audio: MIC/poziom liniowy (3,5 mm stereo audio) × 2
Port sterowania PC: LAN × 1
Biblioteka multimediów: USB typu A ×1 (port dysku USB do importowania obrazów i aktualizacji oprogramowania sprzętowego)
Port Tally: DB-15 ×1
Wejście zasilania: DC 12V ×1

STREAM&REC
Bitrate: 2mbps/4mbps/8mbps/12mbps/16mbps/24mbps/32mbps
Kontrola szybkości: CBR/VBR
Protokoły kontroli: RTMP, RTMPS, SRT
Format karty REC SD: FAT32/exFAT/NTFS
Format dysku REC U: FAT32/exFAT/NTFS
REC Segment pliku: 1/5/10/20/30/60/90/120mins

FUNKCJE
Przejścia: T-Bar/AUTO/CUT
Wycieranie efektów: (11×3 wzory)/ Mix/ DIP/ Pattern/ Still(freeze)/ MUTE/ FTB
Układy: 2 style układu Multiview (6 okien i status)
Klawisze: Klawisz Upstream: Luma Key ×1/ Chroma Key ×1/ PIP ×2/ POP , Downstream Key: DSK ×1/ Logo ×1
Mikser audio: HDMI ×4 i poziom MIC/liniowy ×2; Opóźnienie dźwięku: 0-500 ms
Media: Obraz domyślny: 39 zaprogramowanych wzorów , Obraz lokalny: do 16 zaimportowanych obrazów , Obraz przechwycony: do 16 przechwyconych obrazów
Generatory: Generator wzorów ×1 , Generatory kolorów ×2
Wyświetlacz: 10,1-calowy wyświetlacz IPS FHD

STANDARDY
Obsługa formatu HDMI: 1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 , 1080i 50/ 59.94/ 60 , 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 , 576i 50, 576p 50, 480p 59.94/ 60, 480i 59.94/ 60
HDMI PGM Out: 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50
HDMI Multiview Out: 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50
Przestrzeń kolorów HDMI: RGB/ YUV
Wyjście przechwytywania USB: Do 1080p 60
Format nośnika: Obsługa formatu dysku USB: FAT32, Ext3, Ext4, do 256 GB , Obsługa formatu obrazu: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, mpo, tga , Obsługa formatu logo: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, mpo, tga , Obsługa rozmiaru logo: 10×10 pikseli do 600×600 pikseli

INNE
Zasilanie: Szerokie napięcie: 7~24V; Moc robocza: 20.4W (12V 1.7A)
Wymiary (LWD): 261,4 × 193,9 × 58 mm
Waga: Netto: 1734.5g, Brutto: 2240g
Temperatura: Praca: -20C~50C, Przechowywanie: -30C~70C
Akcesoria: Zasilacz (12V 3A) ×1; Kabel USB (typ A-C) ×1; Złącze Tally (DB-15) ×1
