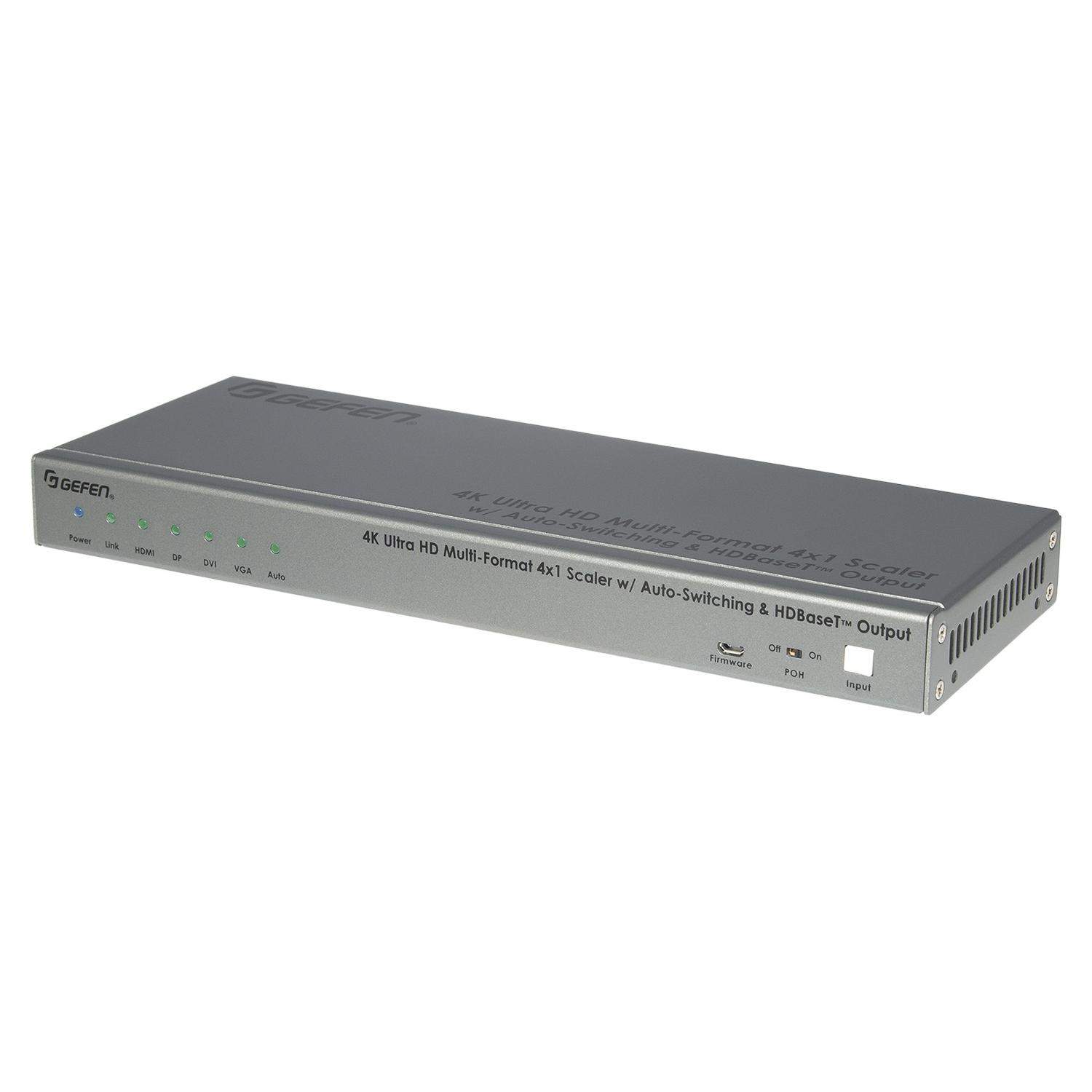

Gefen EXT-4K300A-MF-41-HBTLS to wieloformatowy mikser prezentacyjny z opcją automatycznego przełączania źródeł, skalerem oraz wieloma wejściami wideo, w tym HDMI, VGA i DisplayPort. Wejścia HDMI i DisplayPort obsługują rozdzielczości do 4K 60 Hz 4:2:0, z HDCP 2.2 i 1.4. Wejście i wyjście HDMI oraz wyjście HDBaseT™ obsługują do 7.1 kanałów najwyższej wydajności bezstratnego dźwięku cyfrowego LPCM i HBR (High Bit Rate), takich jak Dolby Atmos®, Dolby® TrueHD, DTS:X™ i DTS-HD Master Audio™. Wejścia DVI i VGA obsługują rozdzielczości do WUXGA (1920x1200) i 1080p Full HD. Wejście DVI obsługuje również standard HDCP 1.4. Potężny wbudowany skaler może przeskalować sygnały DVI i VGA o niższej rozdzielczości i starszych proporcjach do panoramicznej rozdzielczości WUXGA lub 1080p Full HD, zapewniając wspaniałe prezentacje i płynne przejścia między podłączonymi źródłami AV.
Gefen EXT-4K300A-MF-41-HBTLS posiada analogowy de-embedder audio L/R. Wszystkie wyjścia audio mogą być podłączone do systemów wzmacniających dźwięk, dodając efektowności do prezentacji AV. Mikser posiada funkcję zaawansowanego zarządzania EDID, aby zapewnić, że źródła są najlepiej zoptymalizowane dla używanych wyświetlaczy. Skaler w połączeniu z opcjonalnym odbiornikiem EXT-UHDA-HBTL-RX HDBaseT™, zapewnia dwukierunkowe rozszerzenie RS-232 i IR, ułatwiając sterowanie RS-232 źródłami A/V umieszczonymi w pobliżu jednostki nadawczej oraz wysyłanie poleceń automatyki IR lub RS-232 do zdalnego wyświetlacza lub innego urządzenia umieszczonego w pobliżu jednostki odbiorczej. Standardowa w branży technologia Power-Over-HDBaseT™ zapewnia zasilanie z nadajnika do odbiornika, za pomocą tego samego kabla, który przedłuża sygnał wideo.
Uwaga:
Ekranowany (STP) kabel CAT-5e lub lepszy jest zalecany. Kabel nieekranowany (UTP) CAT-5e lub lepszy może być dopuszczalny w zależności od jakości kabla, ale nie jest to preferowany wybór. Należy zawsze zwracać uwagę na to, aby kable te kable z dala od linii energetycznych i innych źródeł zakłóceń elektromagnetycznych.
Cechy Gefen EXT-4K300A-MF-41-HBTLS:
- Automatyczne przełączanie 4 wejść wideo
- Ręczne przełączanie wejść za pomocą przycisku na panelu przednim, pilotem IR, IR lub RS-232
- Dzielone wyjścia HDMI i HDBaseT™ wysyłają sygnał na lokalne i zdalne wyświetlacze jednocześnie
- Wejścia: 1x HDMI, 1x DisplayPort™, 1x DVI, 1x VGA, 1x L/R Analog Audio
- Wyjścia: 1x HDMI, 1x HDBaseT™, 1x L/R Analog Audio
- Obsługa zegara TMDS do 340 MHz i przepustowości danych do 10.2 Gb/s
- Funkcje VGA i DVI umożliwiają skalowanie do rozdzielczości WUXGA (1920 x 1200 przy 60 Hz) i 1080p Full HD (60 Hz) z możliwością regulacji obrazu
- Wejście DVI może być powiązane z analogowym wejściem audio L/R lub z dźwiękiem osadzonym w wideo
- HDMI 2.0
- HDCP 2.2 i 1.4
- 12-bitowy Deep Color (przy 1080p)
- LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, DTS:X™ i DTS-HD Master Audio™
- Pass-through 3DTV, CEC, Lip Sync
- DP 1.1
- Obsługiwane formaty wejścia DVI: DVI-D, HDMI 1.4, VGA, YPbPr (Component Video) oraz Composite Video
- Obsługiwane formaty wejścia VGA: VGA, YPbPr (Component Video), i Composite Video
- Analogowe wyjście audio L/R
- Zaawansowane zarządzanie EDID dla szybkiej integracji źródła i wyświetlacza
- Możliwość aktualizacji oprogramowania sprzętowego przez port micro-USB za pomocą oprogramowania Gefen Syner-G™
- Blokada złączy HDMI
- Blokada złącza zasilania
- Power over HDBaseT™ (POH) zapewnia zasilanie kompatybilnego odbiornika (np. EXT-UHDA-HBTL-RX) przez kabel połączeniowy
- Port IR In/Ext współpracuje z modułem przedłużacza IR Gefen EXT-RMTEXTIRN lub elektrycznym IR z kontrolera innej firmy

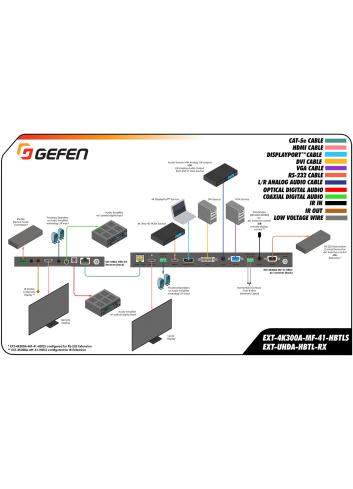

W przypadku użycia z opcjonalnym odbiornikiem EXT-UHDA-HBTLRX HDBaseT™, rozszerza wyjście HDMI, wyjście IR i RS-232 za pomocą pojedynczego kabla CAT-5e.
- 4K Ultra HD (3840 x 2160 @ 60 Hz, 4:2:0), do 40 metrów (8-bitowy kolor)
- 4K Cinema-DCI (4096 x 2160 @ 24 lub 30 Hz 4:4:4), do 40 metrów (8-bitowy kolor)
- 1080p Full HD (60 Hz) lub WUXGA (1920x1200 @ 60 Hz), do 70 metrów ( 12-bitowy koloru)
Specyfikacja techniczna Gefen EXT-4K300A-MF-41-HBTLS:
- Zalecany odbiornik HDBaseT™: EXTUHDA-HBTL-RX
- Maksymalny zegar TMDS: 340 MHz
- Całkowita przepustowość sygnału/szybkość transmisji danych: 10,2 Gb/s
- Złącza wejściowe wideo: (1) 19-stykowe złącze HDMI typu A z blokadą, żeńskie, (1) 20-stykowe złącze DisplayPort™, żeńskie, (1) 29-stykowe złącze DVI, żeńskie, cyfrowe i analogowe, (1) złącze VGA HD-15, żeńskie
- Złącza wyjścia wideo: (1) HDMI typu A 19-stykowe, blokowane, żeńskie, (1) HDBaseT™ RJ-45, ekranowane
- Port wejścia analogowego audio L/R: (1) gniazdo mini-stereo 3,5 mm
- Port wyjścia analogowego audio L/R: (1) 3-stykowe złącze Phoenix z wyjmowaną wtyczką
- Port sterowania wejściem: (1) 3-stykowy Phoenix z odłączaną wtyczką
- Port RS-232: (1) DB-9, żeński
- Port IR In/Ext: (1) gniazdo mini-stereo 3,5 mm
- Typ przedłużacza IR: EXT-RMT-EXTIRN
- Port aktualizacji oprogramowania sprzętowego: (1) USB-Micro-B, żeński
- Dioda LED wskaźnika zasilania: (1) niebieska
- Dioda LED wskaźnika wejścia HDMI: (1) zielona
- Dioda LED wskaźnika wejścia DisplayPort™: (1) zielona
- Dioda LED wskaźnika wejścia DVI: (1) zielona
- Dioda LED wskaźnika wejścia VGA: (1) Zielona
- Dioda LED wskaźnika automatycznego włączania: (1) Zielona
- Przełącznik wyboru wejścia (przytrzymaj, aby wybrać tryb automatyczny lub ręczny): (1) typu taktowego
- Przełącznik włączania/wyłączania POH: (1) suwakowy
- Złącze zasilania: (1) 5,5 mm beczka/2,1 mm pin, blokada
- Zasilanie: (1) 12V DC, blokada, 5,5 mm baryłka/2,1 mm pin
- Pobór mocy: Brak zasilania odbiornika: maksymalnie 10 W, Zasilanie odbiornika: maksymalnie 22 W
- Temperatura pracy: +32 do +122 °F (0 do +50 °C)
- Wilgotność robocza: od 5% do 90% wilgotności względnej, bez kondensacji
- Temperatura przechowywania: -4 do +185 °F (-20 do +85 °C)
- Wilgotność przechowywania: od 0% do 95% wilgotności względnej, bez kondensacji
- MTBF: 50000 godzin
- Wymiary (szer. x wys. x gł., bez złączy): Nie wliczając wsporników montażowych: 12" x 1,2" x 4" (305mm x 30mm x 100mm), Łącznie z uchwytami montażowymi: 13,1" x 1,2" x 4" (332mm x 30mm x 100mm)
- Waga: 0,6 kg
