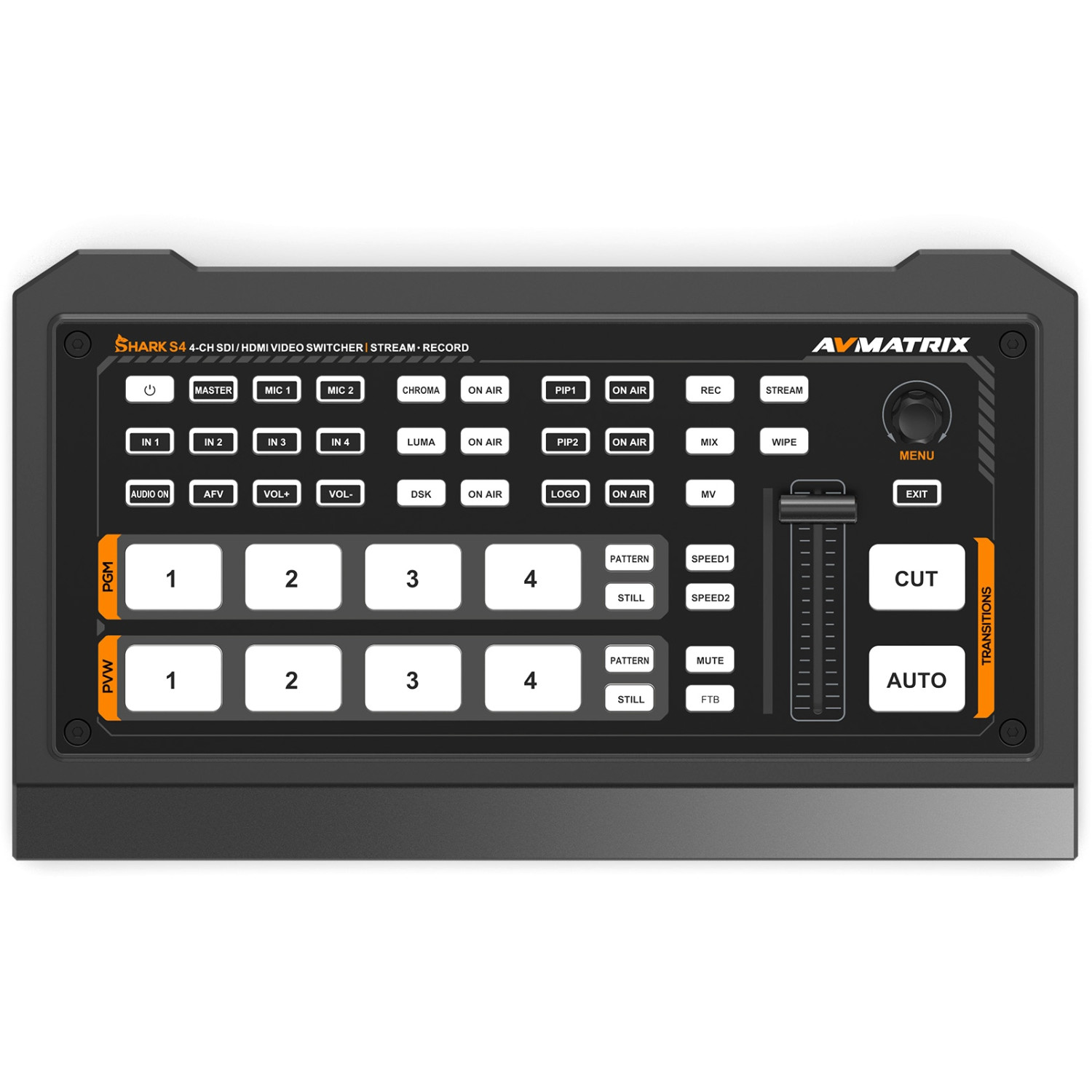

Główne cechy
- Wejścia 2×HDMI i 2x3G-SDI, obsługa automatycznego wykrywania
- 2 wyjścia HDMI PGM, 1 wyjście HDMI multiview, 1 wyjście USB typu C
- Streamowanie RTMP/SRT przez Ethernet
- Nagrywanie na dysk USB/kartę SD
- Konfigurowalne i przypisywalne wyjście AUX
- USB-C do przechwytywania i streamowania na PC
- Klawisz upstream: Klawisz Luma, klawisz Chroma, PIP×2/ POP
- Klawisz Downstream i nakładka LOGO
- Przejścia T-bar / Auto / Cut; różne efekty: WIPE(11×3 wzory) / MIX/ DIP
- Mikser audio: 2×HDMI, 2×SDI osadzone audio i 2-Ch MIC in; dostępne opóźnienie audio
- Biblioteka multimediów: 39 domyślnych wzorów, 16 zaimportowanych obrazów, 16 przechwyconych obrazów, 2 generatory kolorów
- Import i eksport konfiguracji klienta
- Monitorowanie transmisji wideo, FTB/ MUTE/ STILL/ GPIO dla Tally
SPECYFIKACJA
PODŁĄCZENIE
Wejście wideo: HDMI ×2, SDI ×2
Wyjście wideo: HDMI PGM ×2 , HDMI Multiview ×1 , Przechwytywanie USB: USB typu C ×1 , Streamowanie: LAN ×1
Wejście audio: MIC/poziom liniowy (3,5 mm stereo audio) ×2
Sterowanie PC: Port LAN ×1

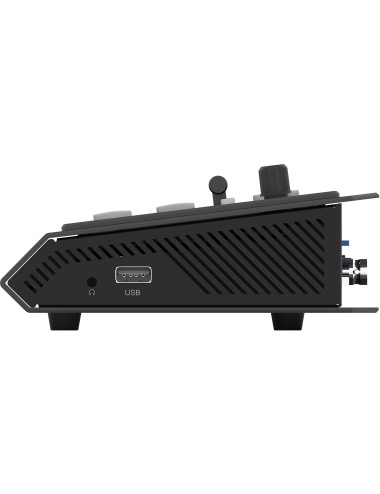

Biblioteka multimediów: USB typu A ×1 (port dysku USB do importowania obrazów i aktualizacji oprogramowania sprzętowego)
Port Tally: DB-15 ×1
Wejście zasilania: DC 12V ×1
STREAM&REC
Bitrate: 2M~32Mbps
Kontrola szybkości: CBR/VBR
Protokoły sterowania: RTMP, RTMPS, SRT
Format karty REC SD: FAT32/exFAT/NTFS
Format dysku REC U: FAT32/exFAT/NTFS
REC Segment pliku: 1/5/10/20/30/60/90/120mins
FUNKCJE
Przejścia: T-Bar/AUTO/CUT
Wycieranie efektów: (11×3 wzory)/ Mix/ DIP/ Still(freeze)/ MUTE/ FTB
Układy: 2 style układu Multiview (6 okien i status)
Klawisze: Klawisz Upstream: Luma Key ×1/ Chroma Key ×1/ PIP ×2/ POP , Downstream Key: DSK ×1/ Logo ×1
Mikser audio: HDMI ×2, SDI ×2 i poziom MIC/liniowy ×2; Opóźnienie audio: 0-500 ms
Media: Obraz domyślny: 39 zaprogramowanych wzorów , Obraz lokalny: do 16 zaimportowanych obrazów , Obraz przechwycony: do 16 przechwyconych obrazów
Generatory: Generator wzorów ×1 , Generatory kolorów ×2
STANDARDY
Obsługa formatu HDMI In: 1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 , 1080i 50/ 59.94/ 60 , 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 , 576i 50, 576p 50, 480p 59.94/ 60, 480i 59.94/ 60
HDMI PGM Out: 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50
HDMI Multiview Out: 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50
Przestrzeń kolorów HDMI: RGB/ YUV
Obsługa formatu SDI In: 1080p 60/59,94/50/30/29,97/25/24/23,98 , 1080psF 30/29,97/25/24/23,98 , 1080i 60/59,94/50 , 720p 60/59,94/50/30/29,97/25/24/23,98 , 625i 50 PAL, 525i 59,94 NTSC
Przestrzeń kolorów SDI: YUV
Przechwytywanie USB: Do 1080p 60
Format nośnika: Obsługa formatu dysku USB: FAT32, Ext3, Ext4, do 256GB , Obsługa formatu obrazu: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, mpo, tga , Obsługa formatu logo: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, mpo, tga , Obsługa rozmiaru logo: 10×10 pikseli do 600×600 pikseli
INNE
Zasilanie: Szerokie napięcie: 7~24V; Moc robocza: 16.8W (12V 1.4A)
Wymiary (LWD): 244,5×143,2×44,5 mm
Waga: Netto: 1009.5g, Brutto: 1360g
Temperatura: Praca: -20 ℃ ~ 60 ℃, Przechowywanie: -30 ℃ ~ 70 ℃
Akcesoria: Zasilacz (12V 2A) ×1; Kabel USB (typ A-C) ×1; Złącze Tally (DB-15) ×1
