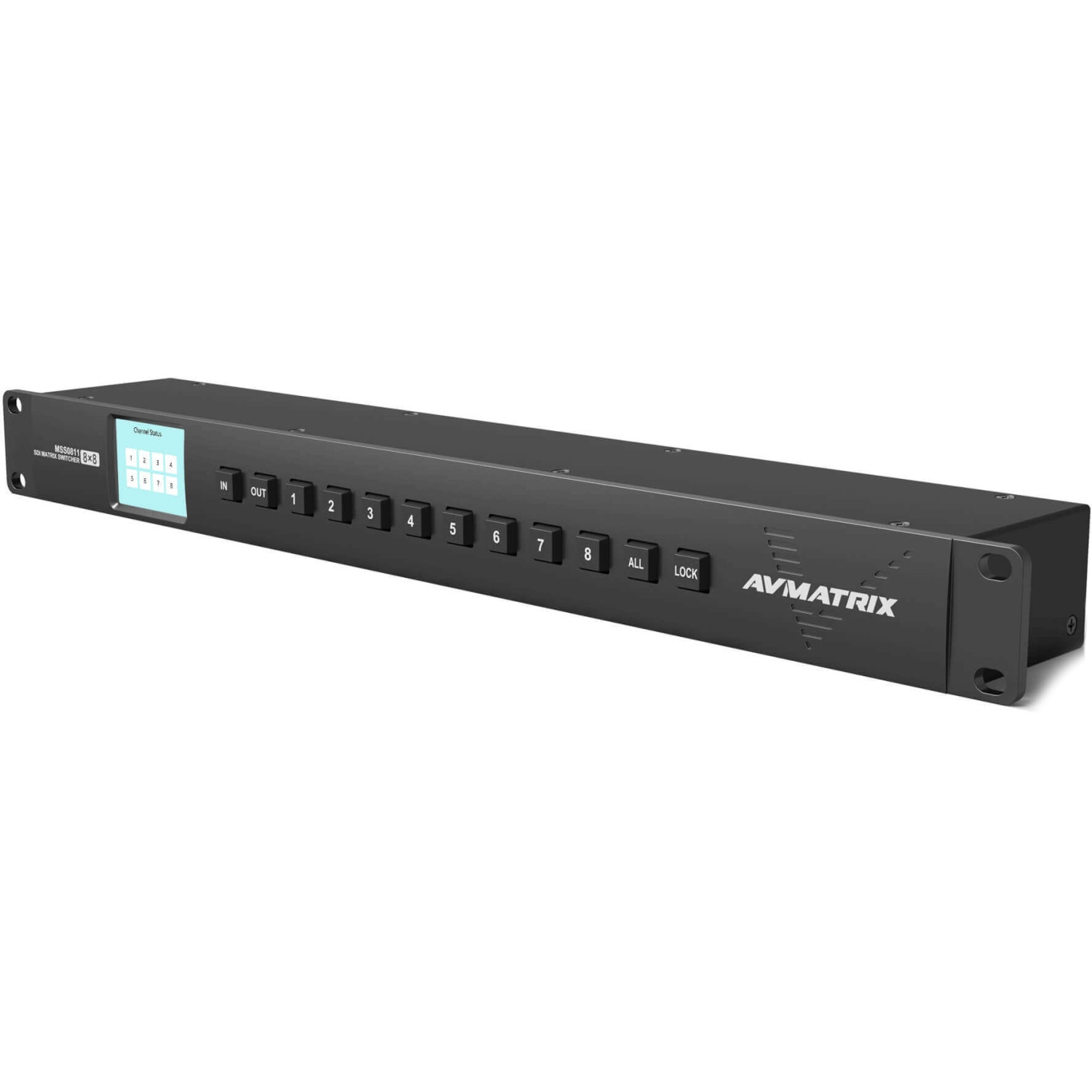

AVMATRIX MSS0811 to kompaktowa matryca 1RU służąca do kierowania ośmioma sygnałami wejściowymi 3G/HD/SD-SDI lub DVB-ASI do ośmiu niezależnych wyjść. Automatyczne wykrywanie formatu i wyrównywanie sygnału wejściowego ułatwiają wdrożenie w studiach, mobilnych reżyserowniach i systemach dystrybucji.
Elastyczna matryca 8×8
Każde z ośmiu wejść można skierować do dowolnego z ośmiu wyjść. Urządzenie obsługuje jednocześnie wiele formatów, w tym SD, 720p i 1080p, wspiera standardy 3G-SDI Level A i Level B oraz jest kompatybilne z DVB-ASI.
Sterowanie dostosowane do każdej instalacji
Przekierowanie sygnału można wykonać za pomocą przycisków na panelu przednim, a aktualny stan wyświetlany jest na ekranie LCD o przekątnej 2,2 cala. Sterowanie zdalne jest możliwe za pomocą oprogramowania komputerowego przez Ethernet lub RS-232 albo za pomocą klawiatury USB. Przycisk LOCK zapobiega przypadkowym zmianom.
Zasilanie redundantne
Dwa dołączone zasilacze 12 V umożliwiają pracę w trybie redundantnym i zwiększają niezawodność w krytycznych środowiskach nadawczych.
W zestawie:
Specyfikacja techniczna AVMATRIX MSS0811:
Złącza
Złącza wejściowe:
8x 3G-SDI / DVB-ASI
Złącza wyjściowe:
8x 3G-SDI / DVB-ASI
Formaty
Standardy wideo SDI:
(2K) 2048×1080p 30/29.97/25/24/23.98
(2K) 2048×1080PsF 30/29.97/25/24/23.98
(HD) 1920×1080p 60/59.94/50/30/29.97/25/24/23.98
(HD) 1920×1080PsF 30/29.97/25/24/23.98
(HD) 1920×1080i 60/59.94/50
(HD) 1280×720p 60/59.94/50
(HD) 1280×720p 30/29.97/25/24/23.98
(SD) 625i 50
(SD) 525i 59.94
Auto przełączanie SDI: Automatyczne wybieranie sygnału SD, HD i 3G-SDI na wejściu
Zgodność SDI: SMPTE 372M, SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, DVB-ASI
Przestrzeń kolorów SDI:
RGB 4:4:4 10bit/12bit
YUV 4:2:2 10bit/12bit
YUV 4:4:4 10bit/12bit
XYZ 4:4:4 12bit
Kontrola
Przedni panel
Ethernet LAN
RS-232
USB-A (klawiatura USB)
Zasilanie
Napięcie: 6-24VDC
Zasilacz: w zestawie
Zużycie mocy: 7W
Użytkowanie
Temperatura pracy: -20-60 stopni C
Temperatura przechowywania: -30-70 stopni C
Wilgotność: 0%~90% bez kondensacji
Wymiary: Standardowy wymiar rack 19" - 1RU
Waga: 1.1kg
W zestawie: AVMATRIX MSS0811,
DC 12V 5A power adapter
Gwarancja: 3 lata
