Blustream PLA88CS

Główne funkcje:

• Zaawansowana technologia HDBaseT™ oferująca dystrybucję obrazu i dźwięku za pomocą pojedynczego kabla CAT
• Zaawansowana konwersja przestrzeni kolorów (CSC) obsługuje specyfikację HDMI 2.0 18 Gb/s, w tym HDR
• 4 wyjścia HDBaseT™ i HDMI jednocześnie umożliwiające podłączenie dwóch wyświetlaczy na strefę
• Rozszerza HDMI na odległość do 150 m przy 1080p i wideo 4K UHD do 100 m (do 4K 60Hz 4:4:4) przy użyciu LRM (tryb dalekiego zasięgu)
• Posiada 8 wejść HDMI, które mogą być niezależnie kierowane do 4 wyjść HDBaseT™ i 4 wyjść HDBaseT™ / HDMI
• 2x wejścia HDBaseT™ CSC do podłączenia zdalnych źródeł wideo, które nie są zlokalizowane lokalnie
• Niezależne skalowanie wideo na wszystkich wyjściach HDBaseT
• Niezależne miksowanie Dolby Audio i DTS Audio na wyjściach HDMI i audio
• Matryca audio 24x16 z możliwością niezależnego sterowania z poziomu wideo
• 2x analogowe wejścia audio L/R i 2x optyczne (S/PDIF), które można przekierować do wyjść audio lub osadzić na wyjściach HDBaseT™/HDMI
• Wyjście audio HDMI na cyfrowe optyczne (S/PDIF) lub analogowe wyjścia audio L/R z regulacją poziomu linii przedwzmacniacza
• Obsługa ARC (Audio Return Channel) przez HDMI lub optyczne (S/PDIF) wejścia cyfrowe z kompatybilnych amplitunerów RX150CS
• Obsługa pełnego miksowania w dół Dolby Audio i DTS Audio z wejść HDMI do 2-kanałowego audio
• Obsługa wszystkich standardowych rozdzielczości wideo, w tym VGA-WUXGA i 480i-4K
• Dwukierunkowe IR i RS-232 ze wszystkich lokalizacji wejściowych i wyjściowych (z kompatybilnymi nadajnikami i odbiornikami)
• Zintegrowany przełącznik Ethernet (100Mbps) (LAN Serving) w połączeniu z odbiornikami Blustream RX150CS
• Moduł interfejsu sieciowego do sterowania i konfiguracji matrycy
• Sterowanie matrycą poprzez panel przedni, IR, RS-232 i TCP/IP
• Obsługuje 24V PoC (Power over Cable) do zasilania kompatybilnych odbiorników RX150CS lub RX70CS
• Sterowniki innych producentów dostępne dla głównych marek urządzeń sterujących
• Zgodność z HDCP 2.2 z zaawansowanym zarządzaniem EDID
• Konstrukcja 2U do montażu w szafie rack 19" - zestaw montażowy w zestawie
• Zalecany odbiornik: RX150CS (gdy wymagana jest obsługa CSC 18 Gb/s, trybu dalekiego zasięgu, LAN, powrotu audio i PoC 24 V)
• Opcjonalny odbiornik: RX70CS (gdy wymagana jest tylko obsługa 18Gbps CSC, Audio Return i 24V PoC) - maksymalna odległość 70m przy 1080p, 40m przy 4K 60Hz 4:4:4

Zawartość pudełka:

• 1 x Blustream PLA88CS
• 1 x Zestaw montażowy do szafy Rack
• 1 x Pilot zdalnego sterowania
• 9 x nadajników podczerwieni
• 9 x Odbiorniki podczerwieni
• 9 x Kabel sterowania IR - 3,5 mm do 3,5 mm
• 2 x Kabel szeregowy - DB9 do 3-pinowego złącza Phoenix
• 9 x 3-pinowe złącze Phoenix
• 1 x Skrócona instrukcja obsługi
• 1 x Kable zasilające IEC

Specyfikacja Blustream PLA88CS:

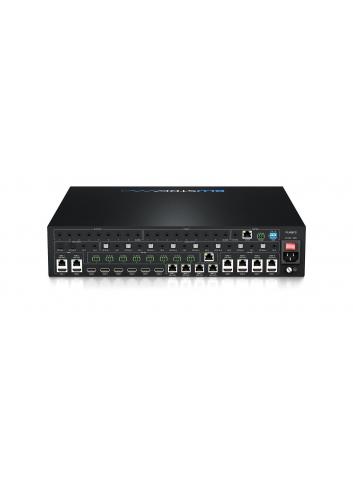

• Złącza wejściowe wideo: 8 złączy HDMI typu A, 19-stykowe, żeńskie, 2 złącza HDBaseT™ RJ45
• Złącza wyjściowe wideo: 4 x HDMI typu A, 19-stykowe, żeńskie, 8 x złącza HDBaseT™ RJ45
• Złącza wejściowe audio: 2 x analogowe audio L/R (jack stereo 3,5 mm), 2 x optyczne (S/PDIF)
• Złącza wyjścia audio: 8 x analogowe audio L/R (jack stereo 3,5 mm), 8 x optyczne (S/PDIF)
• Port szeregowy RS-232: 9 x 3-pinowe złącze Phoenix
• Kontrola TCP/IP: 1 x RJ45, żeńskie
• Ethernet/sieć: 1 x RJ45, żeńskie
• Porty wejściowe IR: 10 x jack stereo 3,5 mm
• Porty wyjściowe IR: 9 x jack 3,5 mm mono
• Możliwość montażu w stelażu: wysokość stelaża 2U, w zestawie uszy do stelaża
• Wymiary obudowy (szer. x wys. x gł.): 440 mm x 87 mm x 361 mm (bez nóżek)
• Waga transportowa: 8,8 kg
• Temperatura pracy: 32°F do 104°F (0°C do +40°C)
• Temperatura przechowywania: od -4°F do 140°F (od -20°C do +60°C)
• Zasilanie: Wewnętrzne 100-240 V AC

Technologia konwersji przestrzeni barw (CSC) w HDBaseT™
Ze względu na ograniczenie szybkości transmisji danych technologii HDBaseT™ do 10,2 Gb/s, nie jest ona w stanie obsłużyć najnowszych natywnych rozdzielczości 4K UHD 4K 60Hz 4:4:4. Obecnie wymagana jest integracja rozdzielczości wideo z prędkością danych do 18 Gb/s w wielostrefowym środowisku AV. Blustream wdrożył technologię CSC (Colour Space Conversion) w naszych najnowszych produktach, aby zapewnić obsługę sygnałów 4K HDR w ograniczonej infrastrukturze HDBaseT™. Konwersja przestrzeni kolorów zmniejsza szybkość transmisji danych sygnału HDMI poprzez konwersję przestrzeni kolorów z 4:4:4 lub 4:2:2 do niższego formatu. W technologii Colour Space Conversion natywna rozdzielczość i liczba klatek na sekundę pozostają stałe od końca do końca. Jedyną częścią sygnału, która jest konwertowana podczas transmisji, jest kolor. Produkty Blustream CSC nie obsługują HDR10+ ani dynamicznej odmiany Dolby Vision ze względu na sposób kodowania tych specyficznych odmian dynamicznego HDR (dHDR). Kodeki te przesyłają powtarzające się pakiety metadanych podczas transmisji dowolnego nośnika, co uniemożliwia na tym etapie konwersję w ten sam sposób przy użyciu technologii CSC.
