AVMATRIX MMV1630 łączy w jednym urządzeniu szesnastokanałowy multiviewer 3G-SDI oraz przełącznik matrycowy SDI 16×16. Urządzenie jest przeznaczone do dużych reżyserowni, stacji monitorujących i instalacji telewizyjnych, w których konieczne jest wyświetlanie wielu źródeł sygnału i elastyczne ich kierowanie.
Dwa tryby pracy w jednym urządzeniu
Tryb multiviewera wyświetla do 16 źródeł SDI na jednym wyjściu. Tryb matrycowy kieruje dowolne z 16 wejść do dowolnego z 16 wyjść. Wejścia automatycznie rozpoznają sygnały SD, HD i 3G-SDI.
Dwadzieścia gotowych układów
Dostępnych jest dwadzieścia standardowych układów dla 16, 12, 11, 10, 9, 8, 6 lub 4 okien. Wybrane wejście można natychmiast wyświetlić na całym ekranie za pomocą skrótu SOLO. Do wyboru jest dziewięć formatów wyjściowych od 720p do 1080p.
UMD, mierniki audio i stan sygnału
Etykiety UMD, poziomy audio, stan sygnału i kod czasowy mogą być nakładane na obraz wyjściowy multiviewera, dostarczając operatorom niezbędnych informacji bez konieczności stosowania dodatkowego sprzętu monitorującego.
Szybkie sterowanie

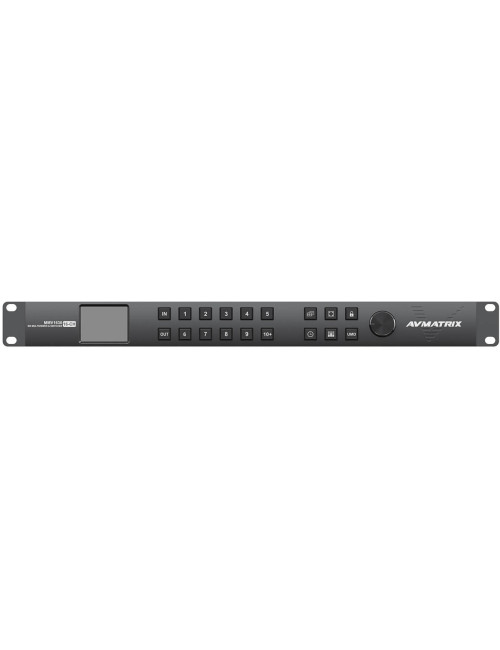

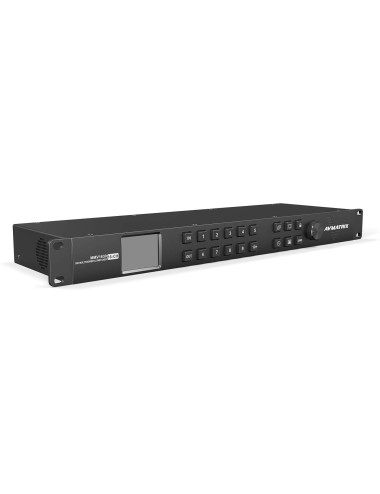

Wszystkie funkcje są dostępne z panelu przedniego za pomocą przycisków i pokrętła wyboru lub za pośrednictwem oprogramowania sterującego na komputerze.
Specyfikacja techniczna:
Tryb domyślny: Tryb Multiviewer

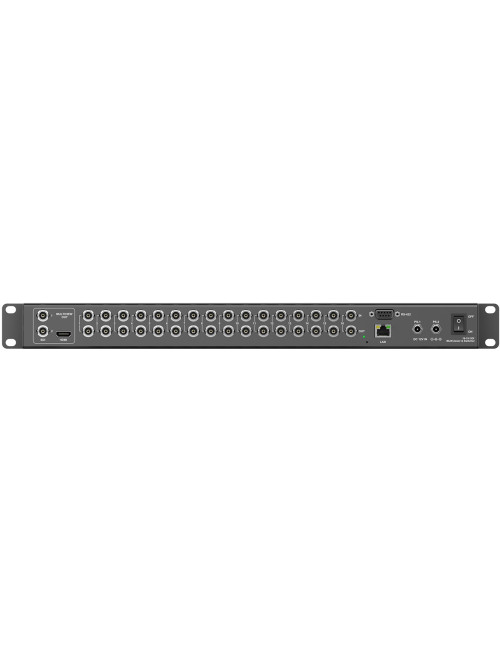

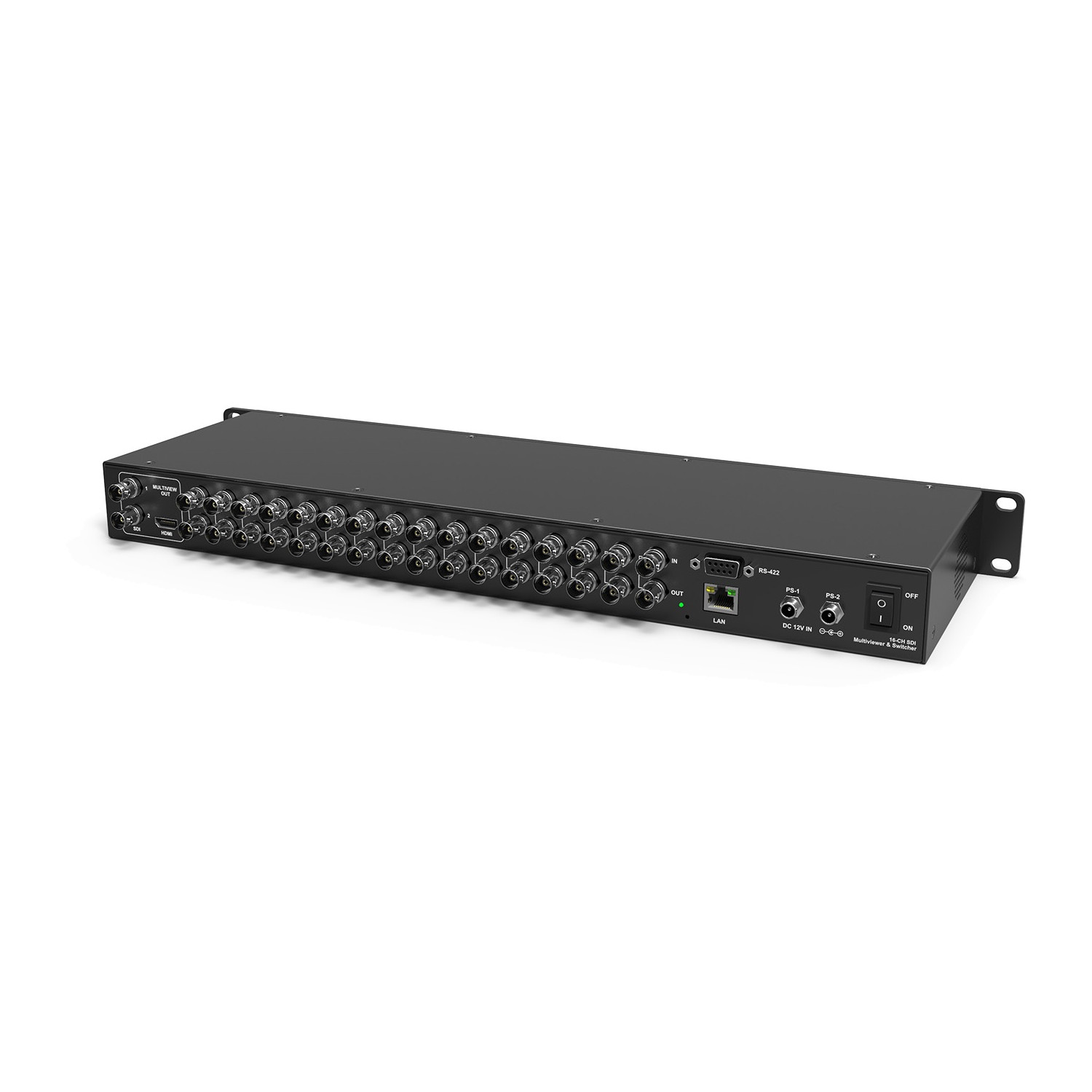

Złącza
Złącza wejściowe:
16x 3G-SDI/HD/SD (75Ω BNC)
Złącza wyjściowe SDI Video Loop Output:
16x 3G-SDI/HD/SD (75Ω BNC)
Złącza wyjściowe SDI Video Output:
2x 3G-SDI/HD/SD (75Ω BNC)
Złącza wyjściowe HDMI Video Output:
1x HDMI type A
Kontrola:
Panel frontowy
LAN/RS-422
Formaty
Standardy wejściowe SDI:
1920×1080p 60/59.94/50/30/29.97/25/24/23.98
1920×1080PsF 30/29.97/25/24/23.98
1920×1080i 60/59.94/50
1280×720p 60/59.94/50
1280×720p 30/29.97/25/24/23.98
625i 50
525i 59.94
Standardy wyjściowe SDI i HDMI:
1920×1080p 60/50/30/25/24
1920×1080i 60/50
1280×720p 60/50
Auto przełączanie SDI: Automatyczne wybieranie sygnału SD, HD i 3G-SDI na wejściu
Zgodność SDI: SMPTE 292M, SMPTE 259M, SMPTE 424M, SMPTE 352M, SMPTE 296M
Przestrzeń kolorów SDI i HDMI:
YUV 4:2:2/4:4:4, RGB 4:4:4 (SDI inputs)
YUV 4:2:2(SDI & HDMI outputs)
Tryb drugi: Tryb Miksera
Złącza
Złącza wejściowe:
16×SD/HD/3G-SDI/DVI-ASI(75Ω BNC)
Złącza wyjściowe SDI Video Output:
16×SD/HD/3G-SDI/DVI-ASI(75Ω BNC)
Kontrola:
Panel frontowy
LAN/RS-422
Formaty
Standardy SDI:
(2K) 2048×1080p 30/29.97/25/24/23.98
(2K) 2048×1080PsF 30/29.97/25/24/23.98
(HD) 1920×1080p 60/59.94/50/30/29.97/25/24/23.98
(HD) 1920×1080PsF 30/29.97/25/24/23.98
(HD) 1920×1080i 60/59.94/50
(HD) 1280×720p 60/59.94/50
(HD) 1280×720p 30/29.97/25/24/23.98
(SD) 625i 50
(SD) 525i 59.94
Auto przełączanie SDI: Automatyczne wybieranie sygnału SD, HD i 3G-SDI na wejściu
Zgodność SDI: SMPTE 372M, SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, DVB-ASI
Przestrzeń kolorów SDI:
RGB 4:4:4 10bit/12bit
YUV 4:2:2 10bit/12bit
YUV 4:4:4 10bit/12bit
XYZ 4:4:4 12bit
Zasilanie
Zasilacz: DC12-24V, 36W
Użytkowanie
Temperatura pracy: 0-60 stopni C
Temperatura przechowywania: -30-70 stopni C
Wilgotność: 0%~90% bez kondensacji
Wymiary: Standardowy wymiar rack 19" - 1RU
Waga: 3.8kg
W zestawie: AVMATRIX MMV1630,
DC 12V 5A power adapter x2
Gwarancja: 3 lata
