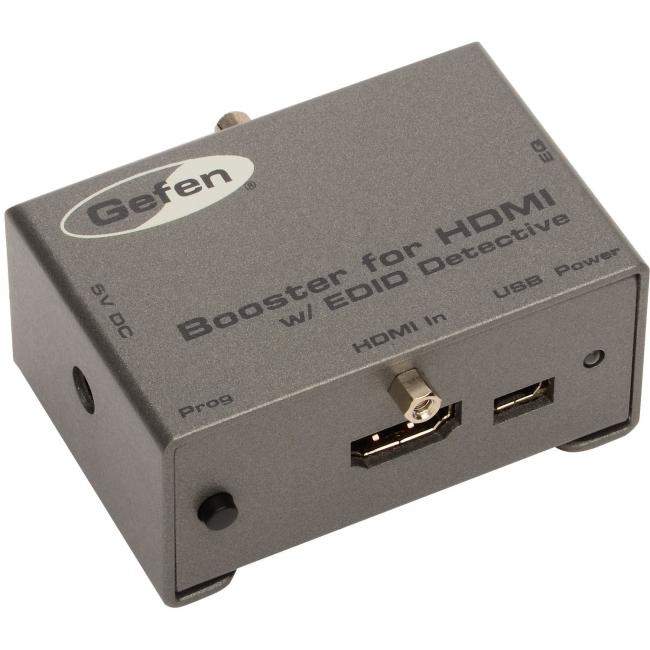

Gefen EXT-HDBOOST-141 to wzmacniacz sygnału, który przedłuża HDMI do 45 metrów przy rozdzielczości 1080p Full HD i do 35 metrów przy rozdzielczości 4K x 2K Ultra HD, używając standardowych miedzianych kabli HDMI. Wyświetlacze HDTV i Ultra HD używają EDID (Extended Display Identification Data), aby zapewnić, że podłączone źródło Hi-Def wysyła kompatybilne sygnały audio i wideo. W niektórych scenariuszach dane te mogą zostać utracone, co skutkuje nieprawidłowym sygnałem lub całkowitą utratą sygnału audio i/lub wideo. Dzięki technologii DDC re-clocking, niezawodność HDCP jest poprawiona, zapewniając, że źródło Hi-Def zawsze otrzymuje prawidłowy EDID. Korzystając z oprogramowania Gefen EDID Tool+ dla PC lub emulacji terminala przez USB, instalator może również manipulować/modyfikować dane EDID, aby spełnić wymagania specyficzne dla instalacji i rozwiązać problemy związane z kompatybilnością systemu.

Jak to działa?

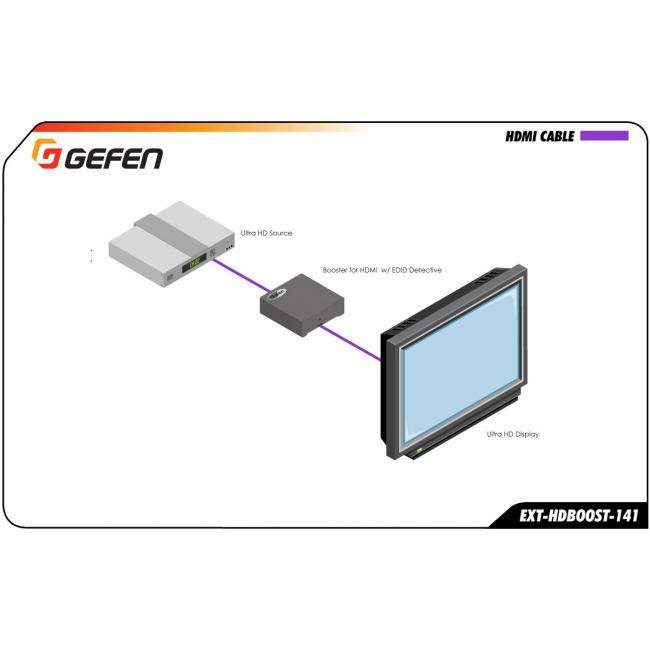

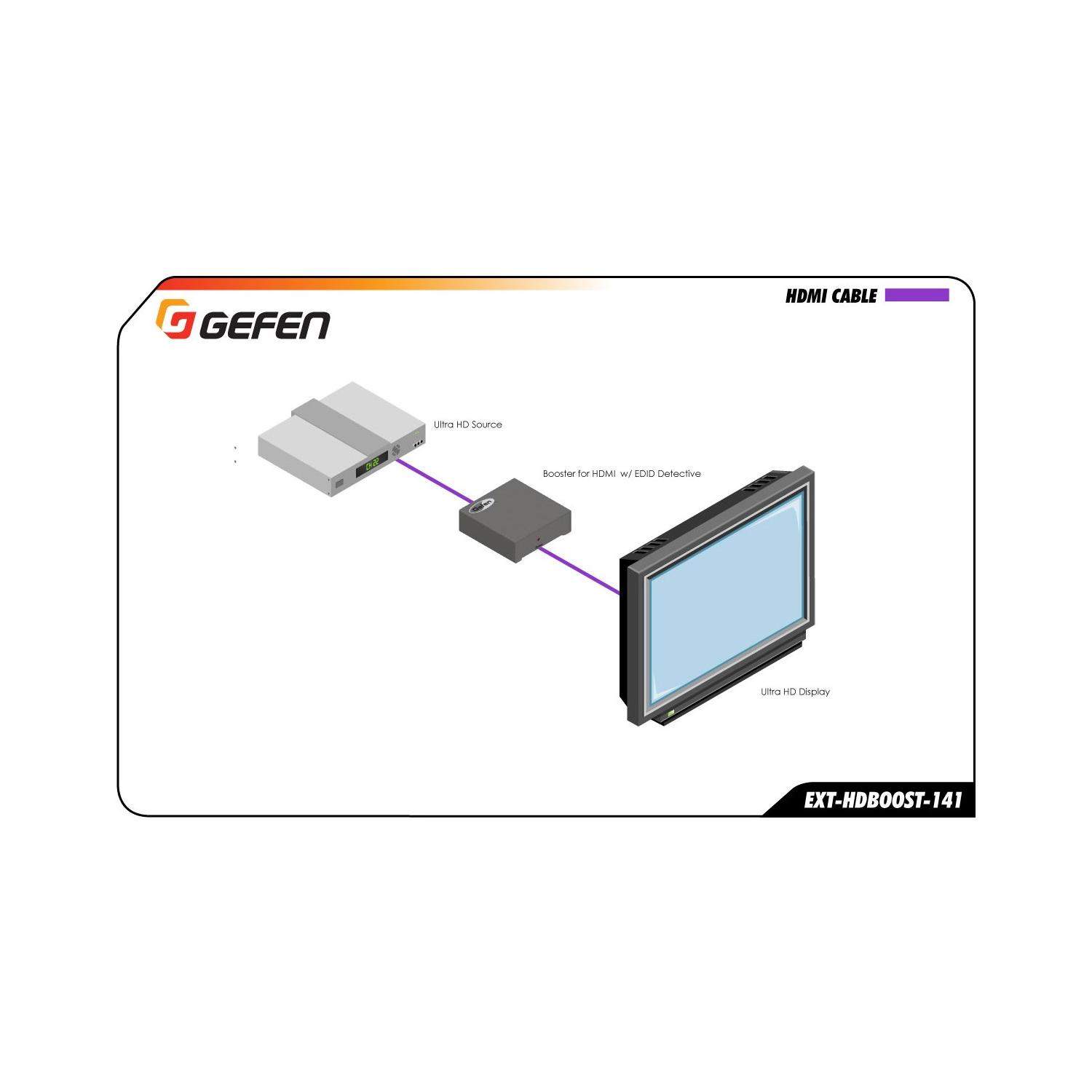

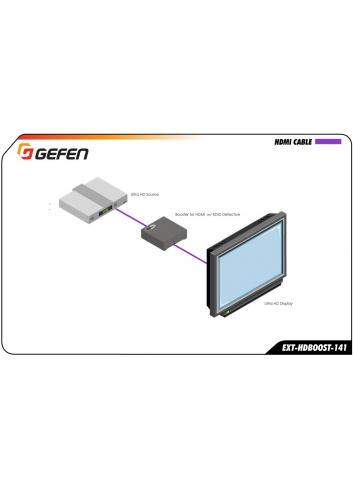

Aby zaprogramować EDID, podłącz dołączony kabel HDMI ze wzmacniacza do wejścia HDMI wyświetlacza. Podłącz dołączony zasilacz do wzmacniacza i podłącz przewód zasilający do dostępnego gniazdka elektrycznego. Wyłącz przełącznik Write Protect, ustaw przełączniki DIP w odpowiednich pozycjach i naciśnij przycisk Program. Po zakończeniu programowania EDID można odłączyć wyświetlacz i zasilacz bez utraty zarejestrowanego EDID. Jeśli nie można nagrać odpowiedniego EDID, istnieje sześć wstępnie zaprogramowanych profili EDID i sześć banków EDID programowanych przez użytkownika, które można wykorzystać. Instrukcje dotyczące wyboru jednego z zaprogramowanych profili EDID oraz kopiowania/wgrywania dodatkowych EDID są przedstawione w instrukcji obsługi. Podłącz kabel HDMI, do zalecanej maksymalnej długości kabla od źródła Hi-Def do wejścia HDMI we wzmacniaczu. Ponownie podłącz dołączony zasilacz DC i podłącz przewód zasilający do dostępnego gniazdka elektrycznego. Włącz zasilanie źródła i wyświetlacza, a pojawi się nieskazitelnie czysty obraz w jakości Ultra High Definition.

Specyfikacja techniczna Gefen EXT-HDBOOST-141:

• Maksymalne taktowanie pikseli: 340 MHz
• Złącze wejściowe wideo: (1) 19-stykowe złącze żeńskie HDMI typu A z blokadą
• Złącze wyjścia wideo: (1) 19-stykowe żeńskie złącze HDMI typu A z blokadą
• Port USB: (1) Mini-B
• Rozmiar pamięci EDID: 256 bajtów
• Przełącznik ochrony przed zapisem EDID: (1) suwakowy
• Przycisk programowania EDID: (1) dotykowy

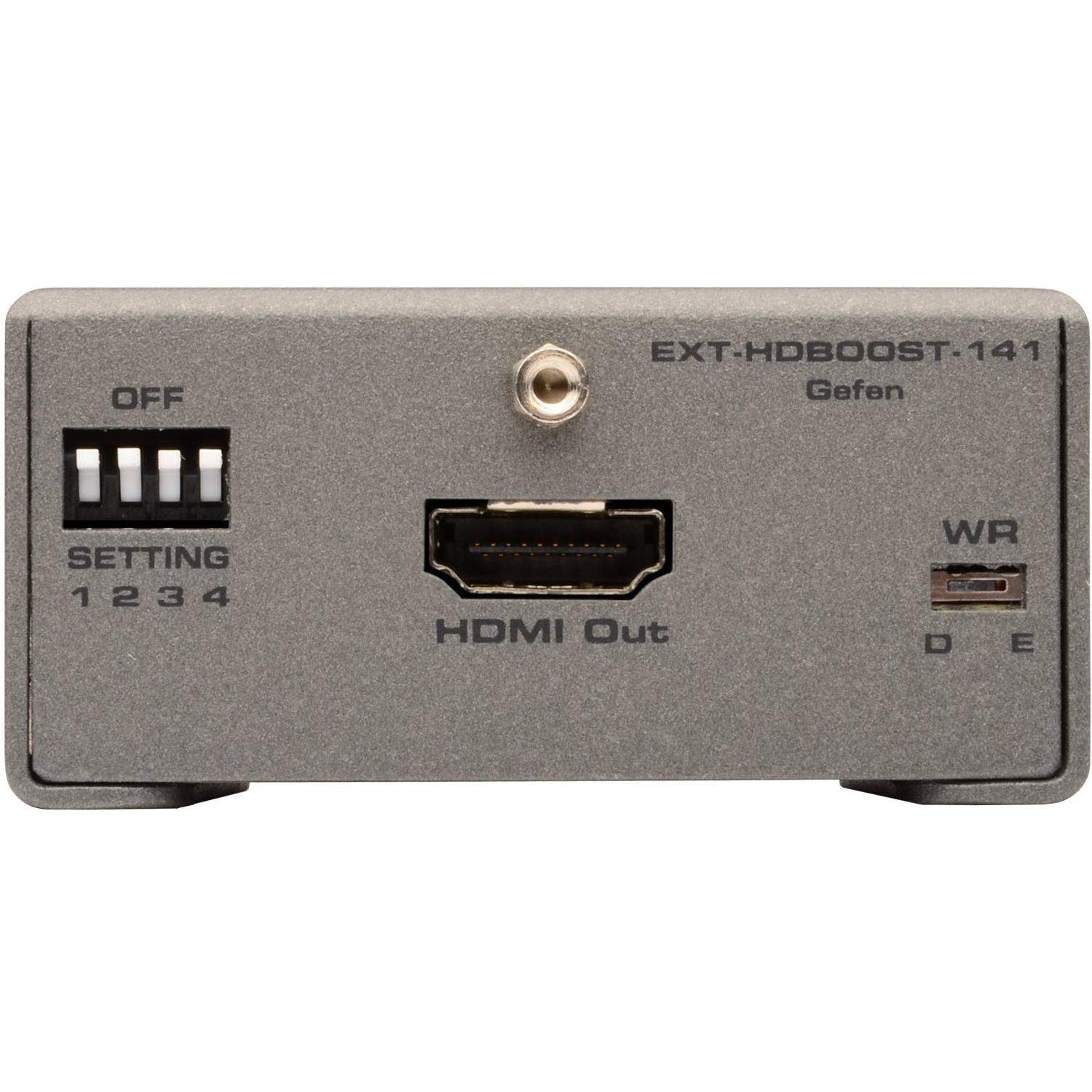

• Przełączniki programowania EDID: (3) typu DIP
• Przełącznik HDCP pass-thru/block: (1) typu DIP

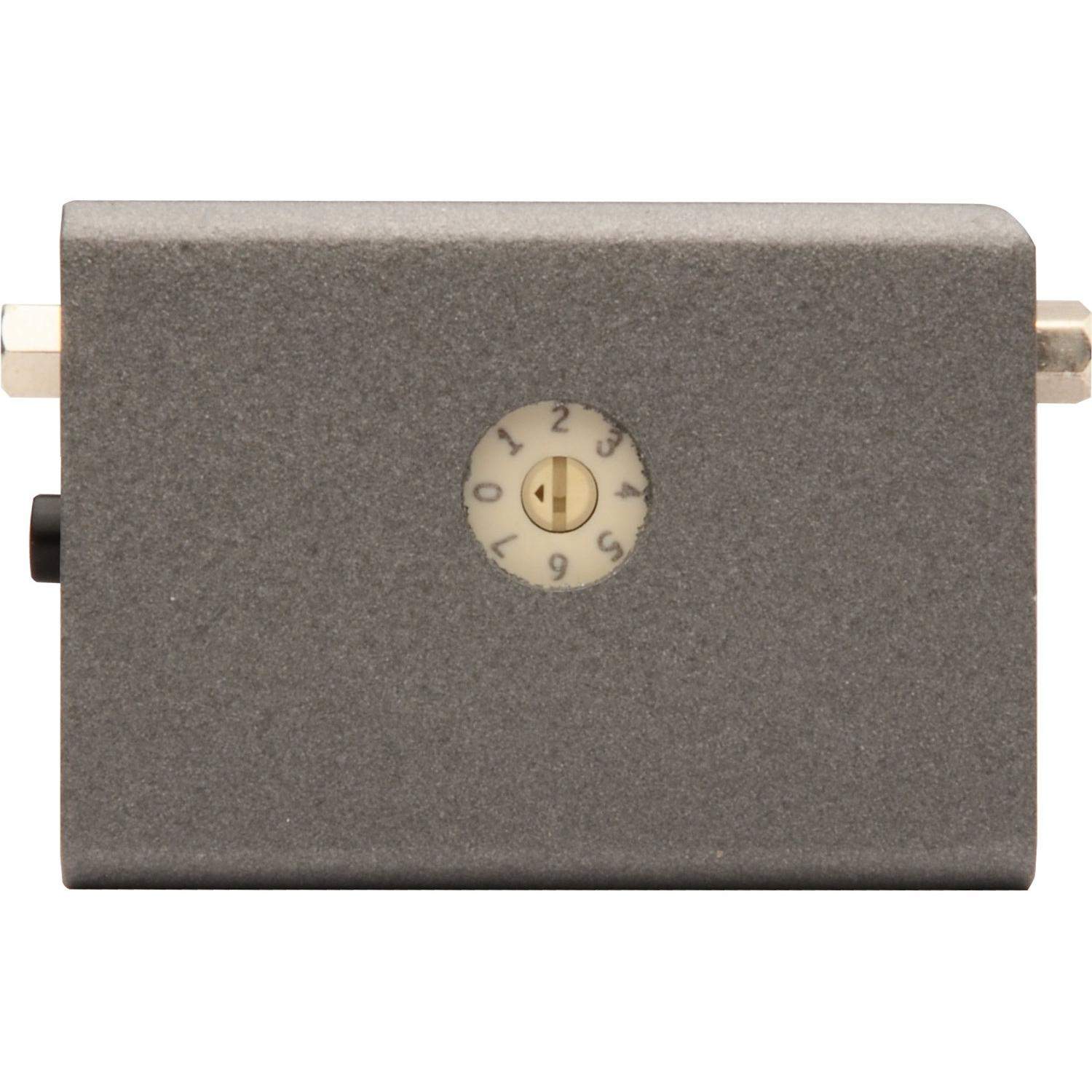

• Przełącznik poziomu korektora: (1), 8-pozycyjny obrotowy

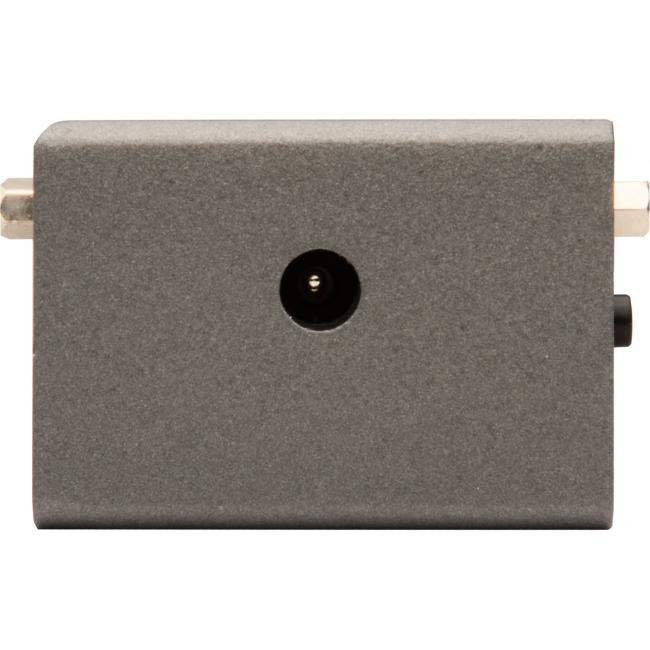

• Zasilanie: 5 V DC
• Pobór mocy: 5W (maks.)
• Wymiary (szer. x wys. x gł.): 2,7" x 1,3" x 1,8" (68 mm x 33 mm x 46 mm)
