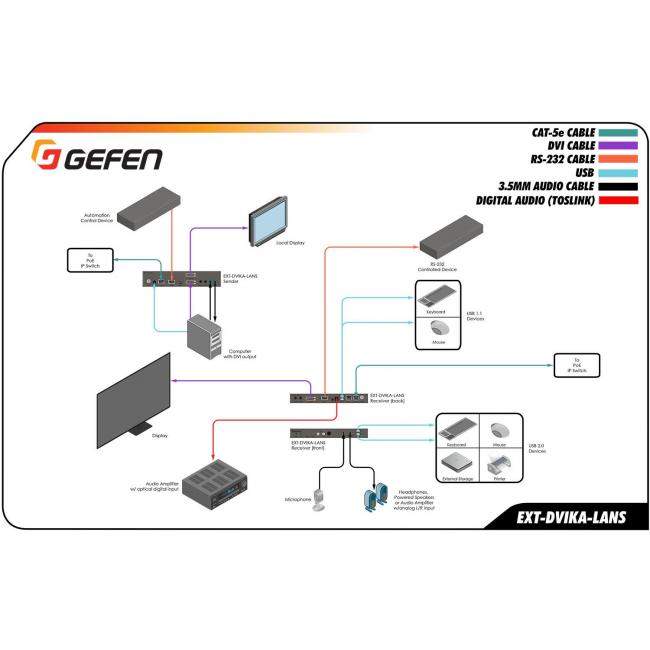

Gefen EXT-DVIKA-LANS pozwala na rozszerzenie i dystrybucję sygnałów DVI, USB, RS-232, podczerwieni IR oraz dwukanałowego audio za pomocą sieci lokalnej LAN.

Jednostka nadawcy posiada wyjście wideo do lokalnego monitorowania źródła. USB, RS-232, dwukierunkowy IR i audio mogą być kierowane niezależnie między dowolnym urządzeniem nadawczym i odbiorczym, umożliwiając użytkownikom końcowym sterowanie dowolnymi źródłami i wyświetlaczami w sieci. Z tym znacznie rozszerzonym wachlarzem nowych, najnowocześniejszych funkcji i wydajności, nowe produkty Gefen AV over IP w pełni odpowiadają na stale rosnące potrzeby integratorów systemów.

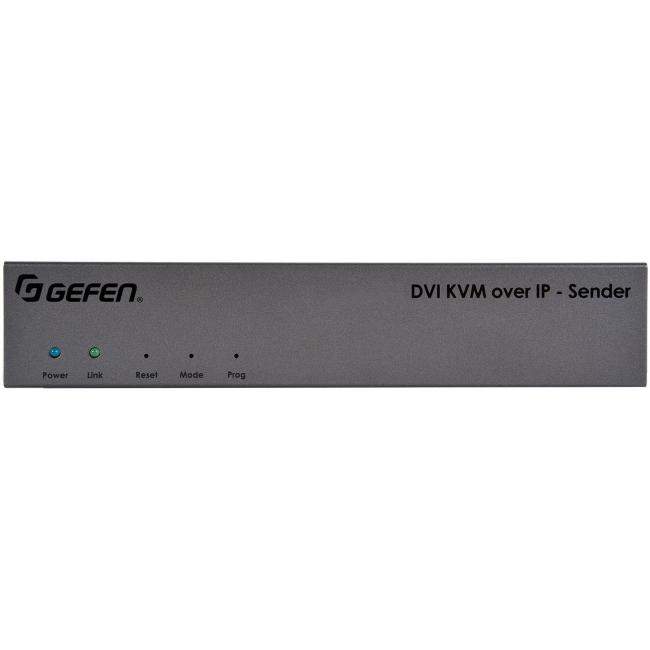

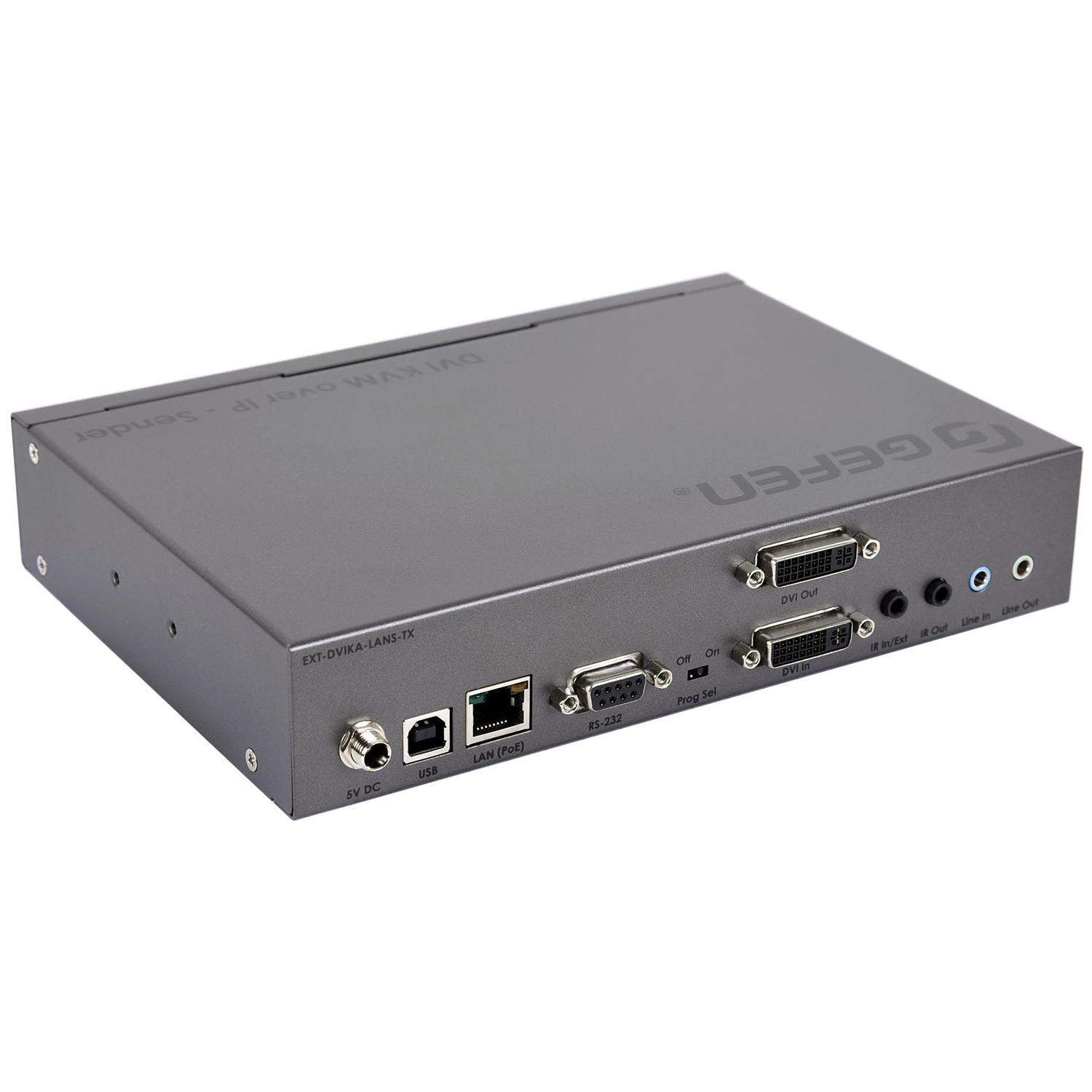

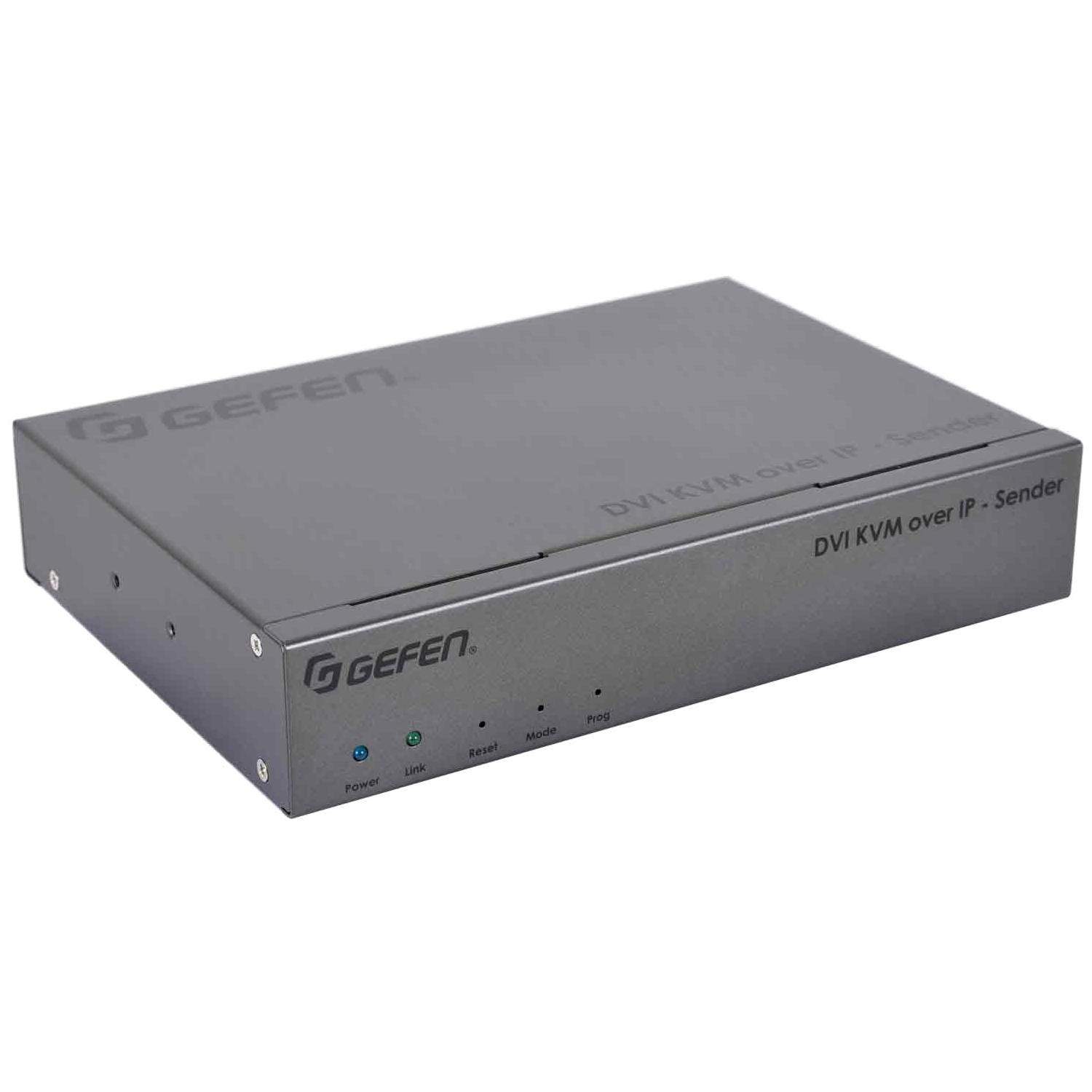

Gefen EXT-DVIKA-LANS-TX to nadajnik do systemu dystrybucji sygnałów przez LAN. W celu funkcjonowania systemu wymagana jest jednostka odbiornika Gefen EXT-DVIKA-LANS-RX.

Odbiornik posiada wbudowany skaler, który pomaga zoptymalizować obraz dla wielu wyświetlaczy i różnych środowisk oglądania. Zawiera również potężny kontroler ściany wideo, który dostosowuje się do każdej konfiguracji ekranu do 16×16.

Co w zestawie?

• Gefen EXT-DVIKA-LANS-TX
• Zasilacz 5V 4A
• Przewód zasilający
• x4 samoprzylepne gumowe nóżki
• x2 Uchwyty montażowe w kształcie litery L
• x4 Śruby maszynowe do uchwytów montażowych w kształcie litery L
• Skrócona instrukcja obsługi

Cechy systemu Gefen EXT-DVIKA-LANS:

• Rozszerzenie DVI, USB, RS-232, 2-kierunkowego analogowego audio i IR za pomocą gigabitowej sieci lokalnej
• Niezależny routing wideo, USB, RS-232, IR i audio
• Kompatybilność wsteczna z produktami Gefen AV over IP pierwszej generacji
• Obsługa rozdzielczości wejściowych i wyjściowych VESA i CEA do WUXGA (1920 x 1200 przy 60 Hz) i 1080p Full HD (1920 x 1080 przy 60 Hz)
• Wyjście DVI w jednostce nadawcy do lokalnego monitorowania źródła
• Funkcja emulacji KM ułatwia jednoczesne sterowanie w czasie rzeczywistym klawiaturą i myszą każdego źródła ze wszystkich podłączonych stacji roboczych
• Zintegrowany skaler zapewnia maksymalną kompatybilność i najlepsze możliwe wrażenia z oglądania różnych treści i wyświetlaczy
• Wbudowany kontroler ściany wideo umożliwia obsługę dowolnej liczby rzędów i kolumn do 16×16
• Wbudowany w odbiornik De-Embedder audio w trybie HDMI wyodrębnia z sygnału HDMI 2-kanałowy sygnał analogowy, 2-kanałowy sygnał PCM i nawet 5.1-kanałowy sygnał Bitstream, umożliwiając przesłanie zawartości audio do zewnętrznych wzmacniaczy i systemów dystrybucji muzyki w celu uzyskania dodatkowego efektu
• MFU (Mass-Firmware-Update), szybka i zautomatyzowana konfiguracja oraz zwiększone możliwości kontroli i bezpieczeństwo systemu w połączeniu z kontrolerem matrycy Gefen EXT-CU-LAN (dostępny osobno)

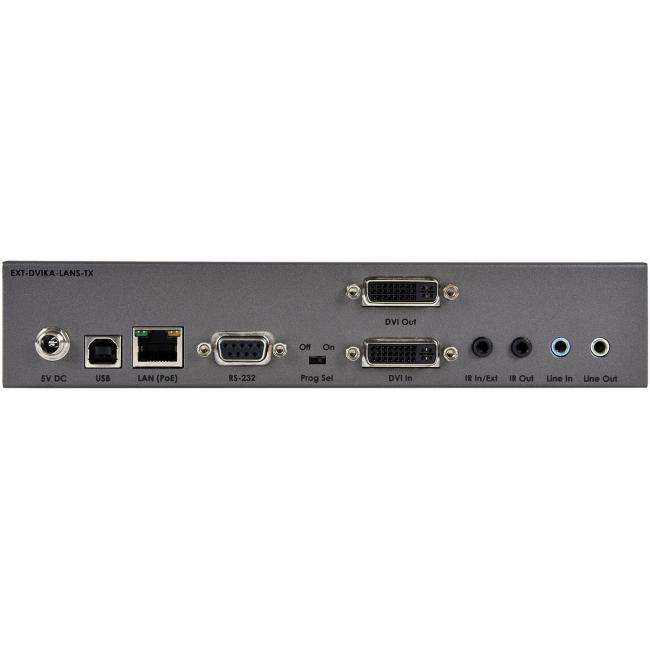

Specyfikacja techniczna systemu Gefen EXT-DVIKA-LANS:

• Złącze wejściowe wideo (nadawca): (1) DVI 29-stykowe, żeńskie, tylko cyfrowe
• Złącze wyjścia wideo (nadawca): (1) DVI 29-stykowe, żeńskie, tylko cyfrowe
• Złącze wyjścia wideo (odbiornik): (1) DVI 29-stykowe, żeńskie, tylko cyfrowe
• Wejście liniowe (nadawca): (1) gniazdo mini-stereo 3,5 mm
• Wyjście liniowe (nadawca): (1) gniazdo mini-stereo 3,5 mm
• Wejście mikrofonowe (odbiornik): (1) gniazdo mini-stereo 3,5 mm
• Wyjście słuchawkowe/liniowe (odbiornik): (1) gniazdo mini-stereo 3,5 mm
• Optyczne cyfrowe wyjście audio (odbiornik): (1) TOSLINK®
• Port interfejsu hosta USB (nadawca): (1) USB typu B, żeński
• Porty urządzeń USB (odbiornik): (2) USB 2.0 typu A, żeńskie
• (2) USB 1.1 typu A, żeńskie
• Port RS-232 (nadawca): (1) DB-9, żeński
• Port RS-232 (odbiornik): (1) DB-9, męski
• Czujnik podczerwieni (odbiornik): (1) Umieszczony na panelu przednim
• Wejście/wyjście IR (nadajnik/odbiornik): (1) gniazdo mini-stereo 3,5 mm
• Wyjście IR (nadajnik/odbiornik): (1) gniazdo mini-mono 3,5 mm
• Typ przedłużacza IR: EXT-RMT-EXTIRN
• Port Ethernet (nadawca): (1) RJ-45, ekranowany, PoE
• Porty Ethernet (odbiornik): (2) RJ-45, ekranowane, jeden z PoE
• Przycisk Channel Up/USB-Request (odbiornik): (1) dotykowy
• Przycisk Channel Down (odbiornik): (1) dotykowy
• Przycisk trybu (nadajnik): (1) dotykowy, wpuszczony

Pozostałe dane techniczne dla Gefen EXT-DVIKA-LANS:

• Złącze wejściowe wideo (nadawca) (1) DVI 29-stykowe, żeńskie, tylko cyfrowe
• Złącze wyjścia wideo (nadawca) (1) DVI 29-stykowe, żeńskie, tylko cyfrowe
• Złącze wyjścia wideo (odbiornik) (1) DVI 29-stykowe, żeńskie, tylko cyfrowe
• Wejście liniowe (nadawca) (1) 3,5 mm mini-stereo jack
• Wyjście liniowe (nadawca) (1) gniazdo mini-stereo 3,5 mm
• Wejście mikrofonowe (odbiornik) (1) gniazdo mini-stereo 3,5 mm
• Wyjście słuchawkowe/liniowe (odbiornik) (1) gniazdo mini-stereo 3,5 mm
• Optyczne cyfrowe wyjście audio (odbiornik) (1) TOSLINK®
• Port interfejsu hosta USB (nadajnik) (1) USB typu B, żeński
• Porty urządzeń USB (odbiornik) (2) USB 2.0 typu A, żeńskie (2) USB 1.1 typu A, żeńskie
• Port RS-232 (nadajnik) (1) DB-9, żeński
• Port RS-232 (odbiornik) (1) DB-9, męski
• Czujnik podczerwieni (odbiornik) (1) Umieszczony na panelu przednim
• Wejście/wyjście IR (nadajnik/odbiornik) (1) gniazdo mini-stereo 3,5 mm
• Wyjście IR (nadajnik/odbiornik) (1) gniazdo mini-mono 3,5 mm
• Przedłużacz podczerwieni typu EXT-RMT-EXTIRN
• Port Ethernet (nadajnik) (1) RJ-45, ekranowany, PoE
• Porty Ethernet (odbiornik) (2) RJ-45, ekranowane, jeden z PoE
• Przycisk Channel Up/USB-Request (odbiornik) (1) typu taktowego
• Przycisk zmniejszania kanału (odbiornik) (1) dotykowy
• Przycisk trybu (nadajnik) (1) dotykowy, wpuszczany
• Przycisk resetowania (nadajnik/odbiornik) (1) dotykowy, wpuszczany
• Przycisk programowania (nadajnik/odbiornik) (1) dotykowy, wpuszczany
• Przełącznik wyboru programu (nadajnik/odbiornik) (1) wsuwany, wpuszczany
• Wskaźnik połączenia (nadajnik/odbiornik) (1) zielona dioda LED
• Wskaźnik zasilania (nadajnik/odbiornik) (1) dioda LED, niebieska
• Gniazdo zasilania (nadajnik/odbiornik) 5 V DC, wtyk 2,5 mm i tuleja 5,5 mm, blokada
• Wymagane zasilanie (nadajnik/odbiornik) 5 V DC lub PoE (standard 802.3af)
• Temperatura pracy (nadajnik/odbiornik) +32 do +122°F (0 do +50°C)
• Wilgotność robocza (nadajnik/odbiornik) od 5% do 90% wilgotności względnej, bez kondensacji
• Temperatura przechowywania (nadajnik/odbiornik) -4 do +185°F (-20 do +85°C)
• Wilgotność przechowywania (nadajnik/odbiornik) 0% do 95% wilgotności względnej, bez kondensacji
• MTBF nadajnika: 50000 godzin
• Odbiornik MTBF: 50000 godzin
• Wymiary (szer. x wys. x gł., bez złączy i nóżek): Nadajnik: 8,4″ x 1,7″ x 5,9″ (214mm x 43mm x 150mm), Odbiornik: 8,4″ x 1,0″ x 5,9″ (214mm x 25mm x 150mm)
