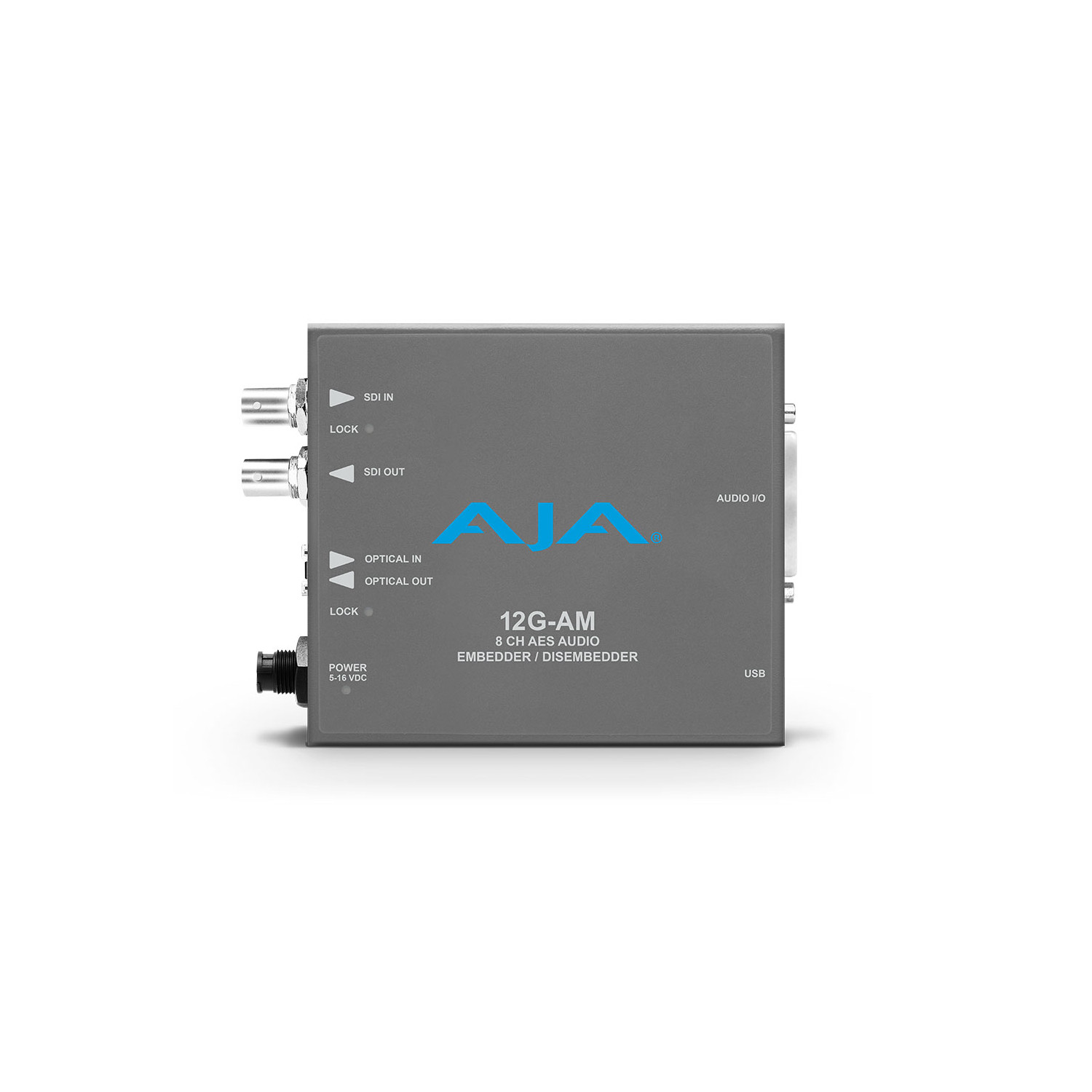

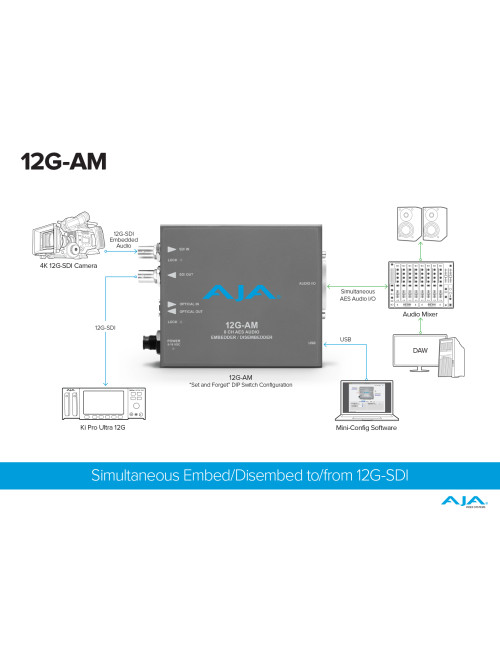

AJA 12G-AM

• 12G-SDI 8-kanałowy moduł osadzania/wyodrębniania audio AES
• Wejście i wyjście 12G-SDI do 4K/UltraHD
• 8-kanałowy zbalansowany moduł osadzania/wyodrębniania audio AES z opcjami modelu światłowodowego LC i ST (modele 12G-AM-TR, 12G-AM-T, 12G-AM-T-ST, 12G-AM-R czy 12G-AM-R-ST).
• Wyodrębnianie audio AES jest zawsze dostępne z czterema wyjściami AES
• Osadzanie audio AES można wybrać dla par kanałów, aby przepuścić audio wejściowe 12G-SDI lub osadzić audio wejściowe AES
• Wybieralne poziomy audio AES
• Automatycznie wykrywa i konfiguruje standard wejściowego sygnału wideo
• Wewnętrzny generator sygnału 1.5G-SDI umożliwia działanie ścieżki osadzania bez konieczności podłączania źródła do wejścia SDI
• Niewielkie rozmiary umożliwiają montaż w wielu różnych miejscach
• Dostarczony kabel rozgałęźny XLR oferuje 8 kanałów wejściowych i 8 kanałów wyjściowych poprzez osiem złączy XLR
• Łączność USB poprzez oprogramowanie AJA Mini-Config
• Konfiguracja przełączników DIP
• Zasilanie 5-16 VDC
• Pięcioletnia gwarancja

Specyfikacja techniczna AJA 12G-AM:

• Formaty wideo:
  (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  (2K) 2048x1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  (HD) 1920x1080i 50, 59,94, 60
  (HD) 1280x720p 50, 59,94, 60
  (SD) 625i 50
  (SD) 525i 59,94
  RGB i YCbCr, 4:4:4/4:2:2, 10 bitów

Uwaga: Zależne od rastra i częstotliwości klatek. Patrz przycisk poniżej.

Formaty wideo

Wejście wideo cyfrowe:

• 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082:
  Single Link SD/HD/2K/UltraHD/4K
  Single Link 3G-SDI poziom A lub B DL, SMPTE 425

Wejście światłowodu (12G-AM-R, 12G-AM-TR):

• 1x 12G-SDI światłowód złącze LC, SMPTE 297/259/292/424/2081/2082:
  Długość fali: Rx 1260 nm (min.), 1620 nm (maks.)
  Czułość optyczna: -10 dBm (min. 12 Gb/s), -14 dBm (min. 3 Gb/s)
  Przeciążenie mocy: -2 dBm (min.)

Wejście światłowodu (12G-AM-R-ST):

• 1x złącze światłowodu 12G-SDI ST, SMPTE 297/259/292/424/2081/2082:
  Długość fali: Rx 1260 nm (min), 1620 nm (maks.)
  Czułość optyczna: -10 dBm (min. 12 Gb/s), -14 dBm (min. 3 Gb/s)
  Przeciążenie mocy: -2 dBm (min)

Wyjście wideo cyfrowe:

• 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082:
  Pojedyncze łącze SD/HD/2K/UltraHD/4K
  Pojedyncze łącze 3G-SDI poziom A lub B-DL, SMPTE 425

Wyjście światłowodowe (12G-AM-T, 12G-AM-TR):

• 1x 12G-SDI światłowód złącze LC, SMPTE 297/259/292/424/2081/2082:
  Nominalna długość fali: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (maks)
  Moc optyczna: -5 dBm (min), 0,5 dBm (maks.)
  Współczynnik ekstynkcji: 5,4 dB (min)

Wyjście światłowodu (12G-AM-T-ST):

• 1x złącze światłowodu 12G-SDI ST, SMPTE 297/259/292/424/2081/2082
  Nominalna długość fali: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (maks.)
  Moc optyczna: -5 dBm (min), 2 dBm (maks.)
  Współczynnik ekstynkcji: 3,4 dB (min)

Wyrównanie kabla:

• (Belden 1694A coax):
  12 Gbps, 65 m
  6 Gb/s, 125 m
  3 Gb/s, 190 m
  1,5 Gb/s, 200 m
  270 Mb/s, 405 m

Opóźnienie ścieżki wideo:

Wyjście wideo jest opóźnioną, ponownie zsynchronizowaną wersją wejścia wideo, z tą samą częstotliwością klatek itp. Wyjście wideo jest niezdefiniowane, gdy nie ma sygnału wejściowego.

• Opóźnienie wideo, czas mierzony między wejściem wideo a złączem wyjściowym wideo:
  12G = 3,2 µsek
  6G = 3,2 µsek
  3G poziom A = 3,2 µsek
  3G poziom B-DL = 6,3 µsek
  HD (1,5 Gb) = 6,3 µsek
  SD (270 Mb) = 17,2 µsek

Wejścia i wyjścia audio:

• AES PCM audio, 1x 25-pinowe złącze żeńskie D na konwerterze, 8 kanałów wejściowych, 8 kanałów wyjściowych, wybierane parami


• Kabel rozgałęźny z 1x 25-pinowym złączem męskim D:
  4x żeńskie złącza rozgałęźne XLR (AES3 110 omów)
  4x męskie złącza rozgałęźne XLR (AES3 110 omów)

Formaty danych audio:

• AES3-2003

Wbudowany dźwięk:

• SMPTE 272M (SD): 20 bitów, 48 kHz synchroniczny
• SMPTE 299M (3G/HD): 24 bity, 48 kHz synchroniczny
• Wchodzący dźwięk wbudowany można przekazać, usunąć lub zastąpić
• Obsługa do 16 kanałów

Uwaga: formaty 2048x1080p/PsF 29,97 i 30 obsługują maksymalnie 8 kanałów wbudowanego audio.

Opóźnienie audio ścieżki wbudowanej (czas mierzony między wejściem audio a złączem wyjściowym wideo):

• 1500 µsek (SRC WŁ.)
• 400 µsek (SRC WYŁ.)

Opóźnienie audio ścieżki wyodrębnionej (czas mierzony między wejściem wideo a złączem wyjściowym audio):

• 210 µsek

Interfejs:

• Zewnętrzny przełącznik DIP
• Port USB używany z oprogramowaniem Mini-Config do konfiguracji urządzenia za pomocą komputera PC/Mac

Wymiary (szer. x gł. x wys.):

• 147,32 x 78,74 x 25,4 mm

Waga:

• 0,3 kg

Zasilanie:

• +5-16 V DC, 10 watów, wymagany zasilacz, dołączony do zestawu

Środowisko:

• Bezpieczna temperatura pracy: od 0 do 40°C
• Bezpieczna temperatura przechowywania (zasilanie wyłączone): od -40 do 60°C
• Względna wilgotność podczas pracy: 10–90% bez kondensacji
• Wysokość podczas pracy: <3000 metrów
