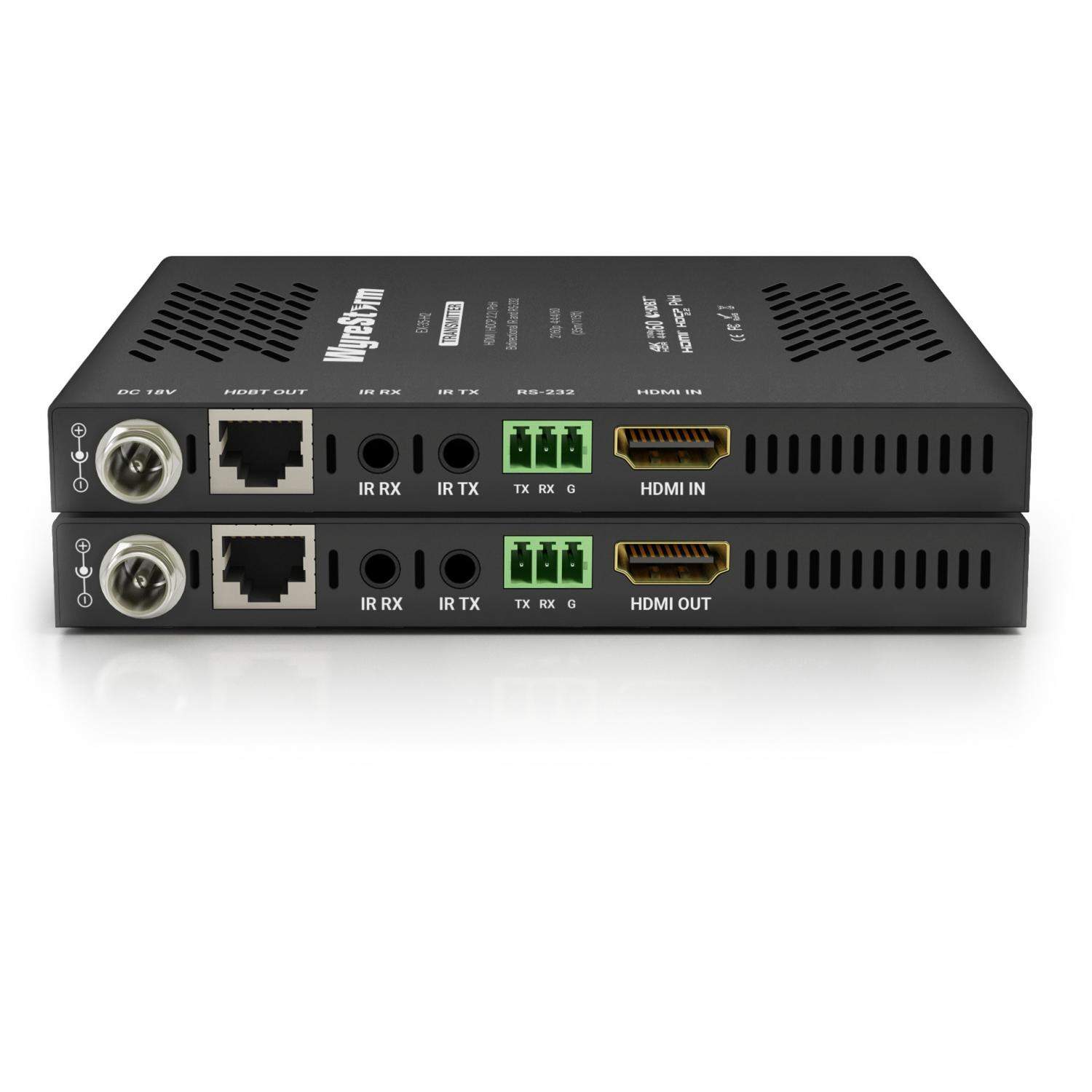

WyreStorm EX-35-H2 | Przedłużacz wideo HDMI 4K60 z HDR-10 i HLG przez 10Gbps HDBaseT, 2-kierunkowe zasilanie Power over HDBaseT (PoH)
HDMI 2.0
Świadomi tempa rozwoju technologii, w WyreStorm zawsze patrzymy w przyszłość. Dlatego w tym modelu zastosowaliśmy chipset VLC (Visualy Lossless Compression), dzięki czemu jest on gotowy na kolejną zmianę w technologii treści: 60 Hz HDR i 4:4:4 60 Hz.
HDCP 2.2
Najnowsze treści 4K UHD dostarczane przez satelitę, kabel, dysk lub strumień są silnie szyfrowane. Jako część rodziny produktów H2, EX-35-H2 obsługuje wielopunktową dystrybucję tych treści przez HDBaseT.
Re-clocking sygnału
Instalatorzy nie powinni napotykać problemów z powodu sprzętu źródłowego, nad którym nie mają kontroli. Dlatego wszystkie przedłużacze z rodziny WyreStorm H2 automatycznie „reklokują” sygnał źródłowy, eliminując problemy z rozciąganiem zegara występujące w niektórych urządzeniach źródłowych.
Elastyczność dzięki 2-kierunkowemu PoH
Nie ma dwóch identycznych instalacji, dlatego wszystkie przedłużacze z serii H2 mogą być zasilane zarówno z nadajnika, jak i odbiornika, co zapewnia maksymalną elastyczność na miejscu instalacji bez konieczności szukania gniazdka sieciowego.
Dodatkowe funkcje:
- Zestaw przedłużacza 4K UltraHD umożliwiający przesyłanie treści AV na średnie odległości za pomocą pojedynczego kabla Cat6
- Pełna transmisja UHD 4K obsługująca standardy wideo HDMI 2.0
- Obsługuje wszystkie rozdzielczości wysokiej rozdzielczości, w tym 4K UHD @30hz 4:4:4 24bit | 4K HDR @24Hz 4:2:0 10bit (BT.2020) – szczegóły w specyfikacji
- Zmodernizowany chipset zwiększa kompatybilność z nowymi urządzeniami źródłowymi 4K UHD
- Przesyła dyskretne, szerokopasmowe, dwukierunkowe sygnały sterujące IR/RS-232 wraz z sygnałem HDMI za pomocą jednego kabla Cat5e/6
- Niskoprofilowa obudowa o grubości 15 mm ułatwia i przyspiesza instalację za ekranami w strefach wyświetlania
- Obsługuje 2-kanałowy dźwięk PCM i 7.1-kanałowy dźwięk wielokanałowy do DTS-X i Dolby Atmos
- Przełączalny tryb funkcji RS-232 w nadajniku i odbiorniku do aktualizacji oprogramowania układowego
- Tuleje gwintowane umożliwiają stosowanie zarówno standardowych, jak i blokowanych wtyczek zasilania DC
- Wizualne diody LED sygnalizujące zasilanie, stan połączenia wyświetlacza, połączenie HDBaseT™ i obecność HDCP w sygnale
- Zakończenie kabla zgodne z normą IEEE-568B
- Automatyczna regulacja sprzężenia zwrotnego, korekcji i wzmocnienia sygnału dla łatwej instalacji
- Energooszczędny uniwersalny zasilacz w zestawie
Specyfikacja techniczna WyreStorm EX-35-H2:
Audio i wideo
Wejścia:
- Nadajnik: 1x HDMI: 19-pinowy typ A
- Odbiornik: 1x HDBaseT: 8-pinowe złącze RJ-45 żeńskie
Wyjścia:
- Nadajnik: 1x HDBT: 8-pinowe złącze RJ-45 żeńskie
- Odbiornik: 1x HDMI: 19-pinowe złącze typu A
- Kodowanie wyjściowe wideo: HDBaseT™ klasa A
- Szybkość transmisji danych: 18 Gb/s
- Opóźnienie końcowe: 10 μs (mikrosekundy)
- Formaty audio: 2-kanałowe analogowe/PCM | Wielokanałowe: LPCM
Rozdzielczości wideo (maks.):
- 1920 x 1080p przy 60 Hz, 16 bitów
- 3840 x 2160p przy 60 Hz, 10 bitów, 4:2:0 HDR
- 4096 x 2160p przy 60 Hz 8 bitów 4:4:4
- Obsługiwane standardy: DCI | RGB | HDR | HDR10 | Dolby Vision do 30 Hz | HLG | BT.2020 | BT.2100
- Maksymalna częstotliwość zegara pikseli: HDMI: 600 MHz | HDBaseT: 297 MHz
Komunikacja i sterowanie
- HDMI: HDMI 2.0 | HDCP 2.2 | EDID | Przesyłanie CEC | Obsługa DVI/D za pomocą adaptera (brak w zestawie)
- HDBaseT: HDMI 2.0 | HDCP 2.2 | EDID | 2-kierunkowe PoH | Dwukierunkowe IR i RS-232
- IR: 1x IR TX 3,5 mm (1/8 cala) mono | Dwukierunkowy przez HDBaseT, 1x IR RX 3,5 mm (1/8 cala) stereo | Dwukierunkowy przez HDBaseT
- RS-232: 1x 3-pinowe złącze Phoenix z śrubą | Dwukierunkowe przez HDBaseT
Zasilanie
- Zasilanie: 18 V DC 1 A
- PoH: 48 V 15,4 W
- Maksymalny pobór mocy: 8,88 W
W zestawie:
- 1x WyreStorm EX-35-H2 TX
- 1x WyreStorm EX-35-H2 RX
- 1x Zasilacz 18 V DC 1 A (USA/Wielka Brytania/UE)
- 2x 3-pinowe złącza Phoenix z śrubami
- 1x Nadajnik podczerwieni
- 1x Odbiornik podczerwieni
- 4x Uchwyty montażowe (2x dla TX | 2x dla RX)
- 1x Skrócona instrukcja obsługi
