Gefen EXT-DPKA-LANS-TX

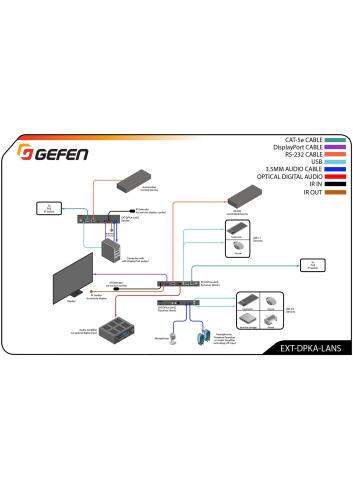

System Gefen EXT-DPKA-LANS charakteryzuje się maksymalną rozdzielczością wejściową 4K 60 Hz 4:2:0 i maksymalną rozdzielczością wyjściową 4K 30 Hz 4:4:4, obsługując również standardy HDCP 2.2 i 1.4.

Odbiornik posiada wbudowany skaler, który pomaga zoptymalizować obraz dla wielu wyświetlaczy i różnych środowisk oglądania. Zawiera również potężny kontroler ściany wideo, który dostosowuje się do każdej konfiguracji ekranu do 16×16 i zapewnia dużą elastycznośćCechy systemu Gefen EXT-DPKA-LANS:

• Rozszerzenie DisplayPort 4K, USB, RS-232, 2-kierunkowego analogowego audio i IR za pomocą gigabitowej sieci lokalnej
• Niezależny routing wideo, USB, RS-232, IR i audio
• Zgodność wsteczna z produktami Gefen AV over IP pierwszej generacji
• Obsługuje rozdzielczości wejściowe do 4K 60Hz 4:2:0
• Obsługuje rozdzielczości wyjściowe do 4K 30Hz 4:4:4
• Obsługa HDCP 2.2 i 1.4
• Funkcja emulacji KM ułatwia jednoczesne sterowanie w czasie rzeczywistym klawiaturą i myszą każdego źródła ze wszystkich podłączonych stacji roboczych
• Zintegrowany skaler zapewnia maksymalną kompatybilność i najlepsze możliwe wrażenia z oglądania różnych treści i wyświetlaczy
• Wbudowany kontroler ściany wideo umożliwia obsługę dowolnej liczby rzędów i kolumn do 16×16
• Wbudowany de-embedder audio w odbiorniku oddziela 2 kanały analogowe, 2 kanały PCM i do 5.1 kanałów Bitstream audio od sygnału HDMI, umożliwiając wysłanie zawartości audio do zewnętrznych wzmacniaczy i systemów dystrybucji muzyki w celu uzyskania dodatkowego efektu
• MFU (Mass-Firmware-Update), szybka i zautomatyzowana konfiguracja oraz zwiększone możliwości kontroli i bezpieczeństwo systemu w połączeniu z kontrolerem matrycy Gefen EXT-CU-LAN (dostępny osobno)

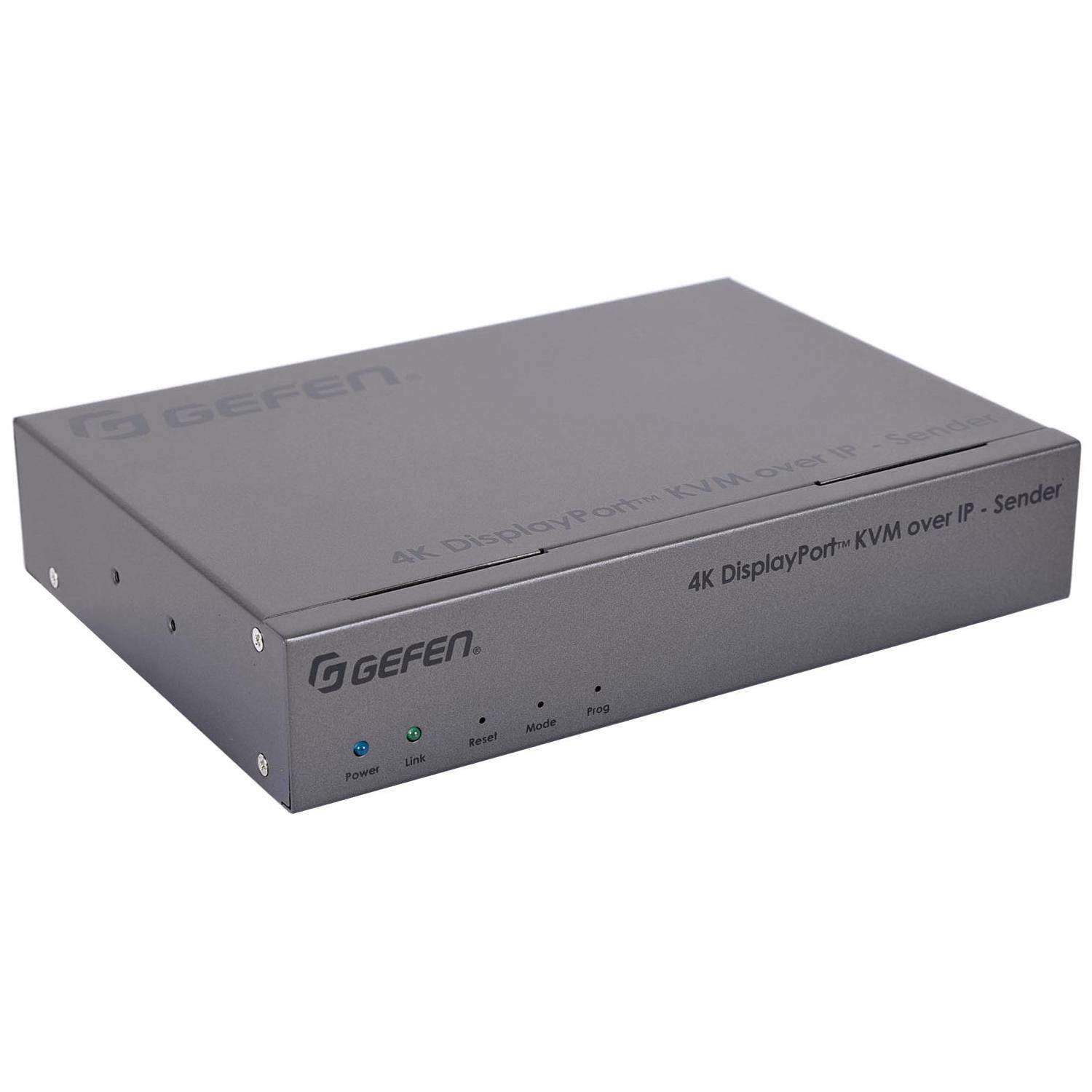

Gefen EXT-DPKA-LANS-TX to nadajnik do systemu dystrybucji sygnałów przez LAN. W celu funkcjonowania systemu wymagana jest jednostka odbiornika Gefen EXT-DPKA-LANS-RX.

W zestawie z Gefen EXT-DPKA-LANS-TX:

• Gefen EXT-DPKA-LANS-TX
• Zasilacz 5V 4A
• Przewód zasilający
• x4 samoprzylepne gumowe nóżki
• x2 Uchwyty montażowe w kształcie litery L
• x4 Śruby maszynowe do uchwytów montażowych w kształcie litery L
• Skrócona instrukcja obsługi

Specyfikacja techniczna systemu Gefen EXT-DPKA-LANS:

• Złącze wejściowe wideo (nadawca): (1) DP-20-stykowe, żeńskie
• Złącze wyjścia wideo (odbiornik): (1) DP-20-pin, żeńskie
• Wejście liniowe (nadawca): (1) gniazdo mini-stereo 3,5 mm
• Wyjście liniowe (nadawca): (1) gniazdo mini-stereo 3,5 mm
• Wejście mikrofonowe (odbiornik): (1) gniazdo mini-stereo 3,5 mm
• Wyjście słuchawkowe/liniowe (odbiornik): (1) gniazdo mini-stereo 3,5 mm
• Optyczne cyfrowe wyjście audio (odbiornik): (1) TOSLINK®
• Port interfejsu hosta USB (nadawca): (1) USB typu B, żeński
• Porty urządzeń USB (odbiornik): (2) USB 2.0 typu A, żeńskie: (2) USB 1.1 typu A, żeńskie
• Port RS-232 (nadawca): (1) DB-9, żeński
• Port RS-232 (odbiornik): (1) DB-9, męski
• Czujnik podczerwieni (odbiornik): (1) Umieszczony na panelu przednim
• Wejście/wyjście IR (nadajnik/odbiornik): (1) gniazdo mini-stereo 3,5 mm
• Wyjście IR (nadajnik/odbiornik): (1) gniazdo mini-mono 3,5 mm
• Typ przedłużacza IR: EXT-RMT-EXTIRN
• Port Ethernet (nadawca): (1) RJ-45, ekranowany, PoE
• Porty Ethernet (odbiornik): (2) RJ-45, ekranowane, jeden z PoE
• Przycisk Channel Up/USB-Request (odbiornik): (1) dotykowy
• Przycisk Channel Down (odbiornik): (1) dotykowy
• Przycisk trybu (nadajnik): (1) dotykowy, wpuszczony
• Przycisk resetowania (nadajnik/odbiornik): (1) dotykowy, wpuszczany
• Przycisk programowania (nadajnik/odbiornik): (1) dotykowy, wpuszczany

Pozostałe dane specyfikacji systemu Gefen EXT-DPKA-LANS:

• Złącze wejściowe wideo (nadajnik) (1) DP-20-stykowe, żeńskie
• Złącze wyjścia wideo (odbiornik) (1) DP-20-pin, żeńskie
• Wejście liniowe (nadawca) (1) gniazdo mini-stereo 3,5 mm
• Wyjście liniowe (nadawca) (1) gniazdo mini-stereo 3,5 mm
• Wejście mikrofonowe (odbiornik) (1) gniazdo mini-stereo 3,5 mm
• Wyjście słuchawkowe/liniowe (odbiornik) (1) gniazdo mini-stereo 3,5 mm
• Optyczne cyfrowe wyjście audio (odbiornik) (1) TOSLINK®
• Port interfejsu hosta USB (nadajnik) (1) USB typu B, żeński
• Porty urządzeń USB (odbiornik) (2) USB 2.0 typu A, żeńskie, (2) USB 1.1 typu A, żeńskie
• Port RS-232 (nadajnik) (1) DB-9, żeński
• Port RS-232 (odbiornik) (1) DB-9, męski
• Czujnik podczerwieni (odbiornik) (1) Umieszczony na panelu przednim
• Wejście/wyjście IR (nadajnik/odbiornik) (1) gniazdo mini-stereo 3,5 mm
• Wyjście IR (nadajnik/odbiornik) (1) gniazdo mini-mono 3,5 mm
• Przedłużacz podczerwieni typu EXT-RMT-EXTIRN
• Port Ethernet (nadajnik) (1) RJ-45, ekranowany, PoE
• Porty Ethernet (odbiornik) (2) RJ-45, ekranowane, jeden z PoE
• Przycisk Channel Up/USB-Request (odbiornik) (1) typu taktowego
• Przycisk zmniejszania kanału (odbiornik) (1) dotykowy
• Przycisk trybu (nadajnik) (1) dotykowy, wpuszczany
• Przycisk resetowania (nadajnik/odbiornik) (1) dotykowy, wpuszczany
• Przycisk programowania (nadajnik/odbiornik) (1) dotykowy, wpuszczany
• Przełącznik wyboru programu (nadajnik/odbiornik) (1) wsuwany, wpuszczany
• Wskaźnik połączenia (nadajnik/odbiornik) (1) zielona dioda LED
• Wskaźnik zasilania (nadajnik/odbiornik) (1) dioda LED, niebieska
• Gniazdo zasilania (nadajnik/odbiornik) 5 V DC, wtyk 2,5 mm i tuleja 5,5 mm, blokada
• Wymagane zasilanie (nadajnik/odbiornik) 5 V DC lub PoE (standard 802.3af)
• Temperatura pracy (nadajnik/odbiornik) +32 do +122°F (0 do +50°C)
• Wilgotność robocza (nadajnik/odbiornik) od 5% do 90% wilgotności względnej, bez kondensacji
• Temperatura przechowywania (nadajnik/odbiornik) -4 do +185°F (-20 do +85°C)
• Wilgotność przechowywania (nadajnik/odbiornik) 0% do 95% wilgotności względnej, bez kondensacji
• Wymiary (szer. x wys. x gł., bez złączy i nóżek): Nadajnik: 8,4″ x 1,7″ x 5,9″ (214 mm x 43 mm x 150 mm), Odbiornik: 8,4″ x 1,0″ x 5,9″ (214 mm x 25 mm x 150 mm)
