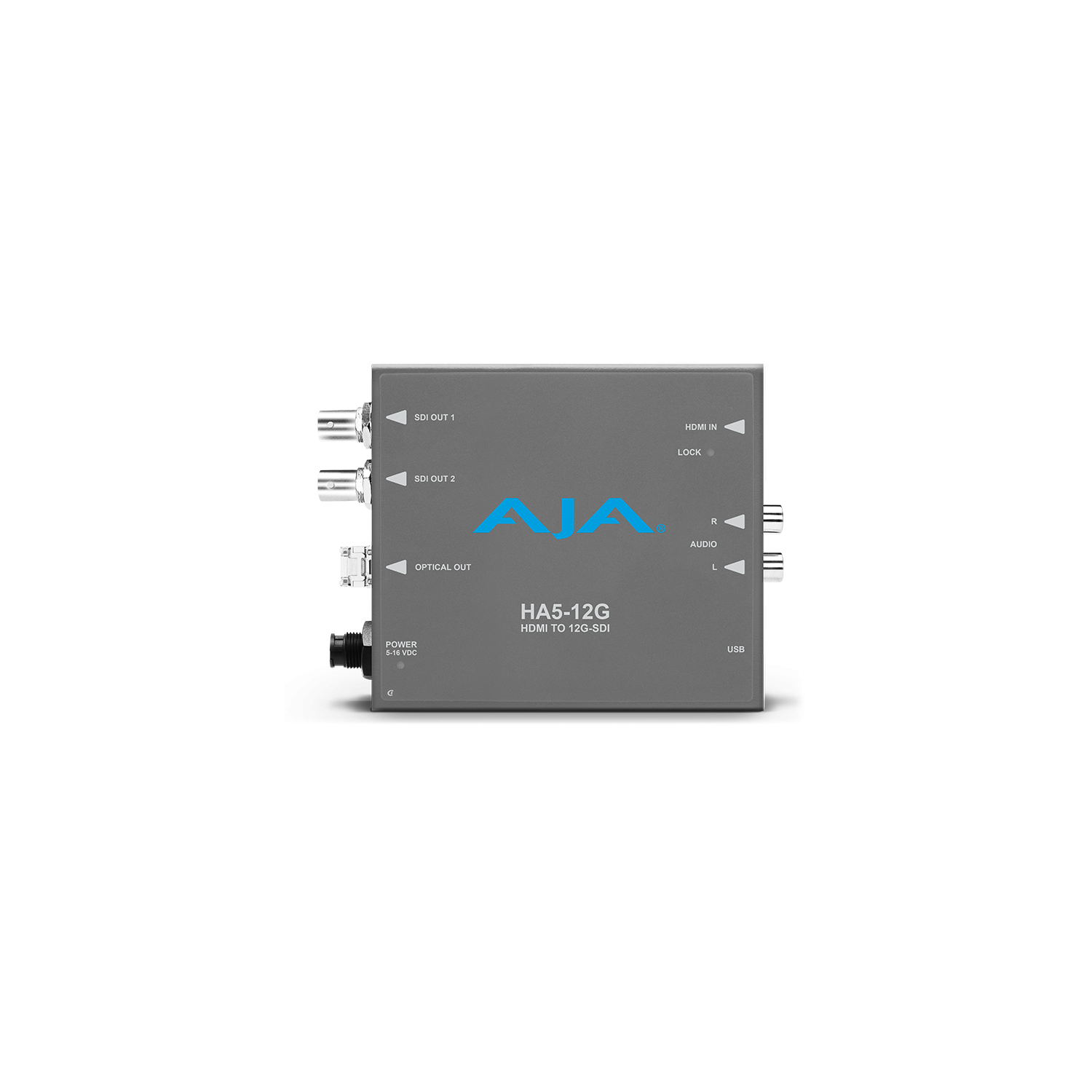

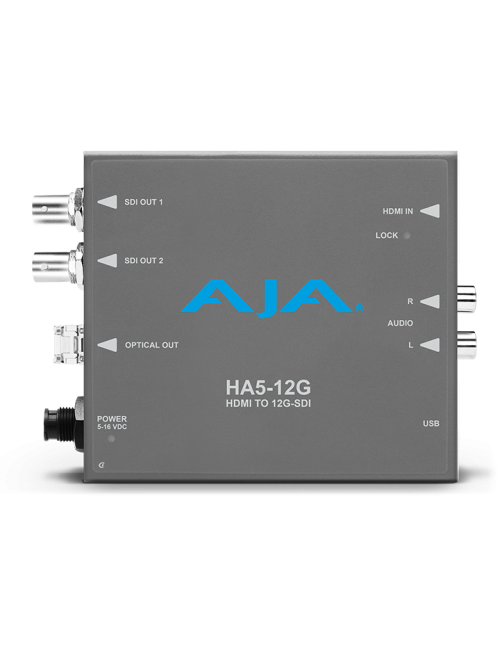

• Konwertuj HDMI 2.0b na 4K 60p do 12G-SDI z drugim wyjściem lustrzanym

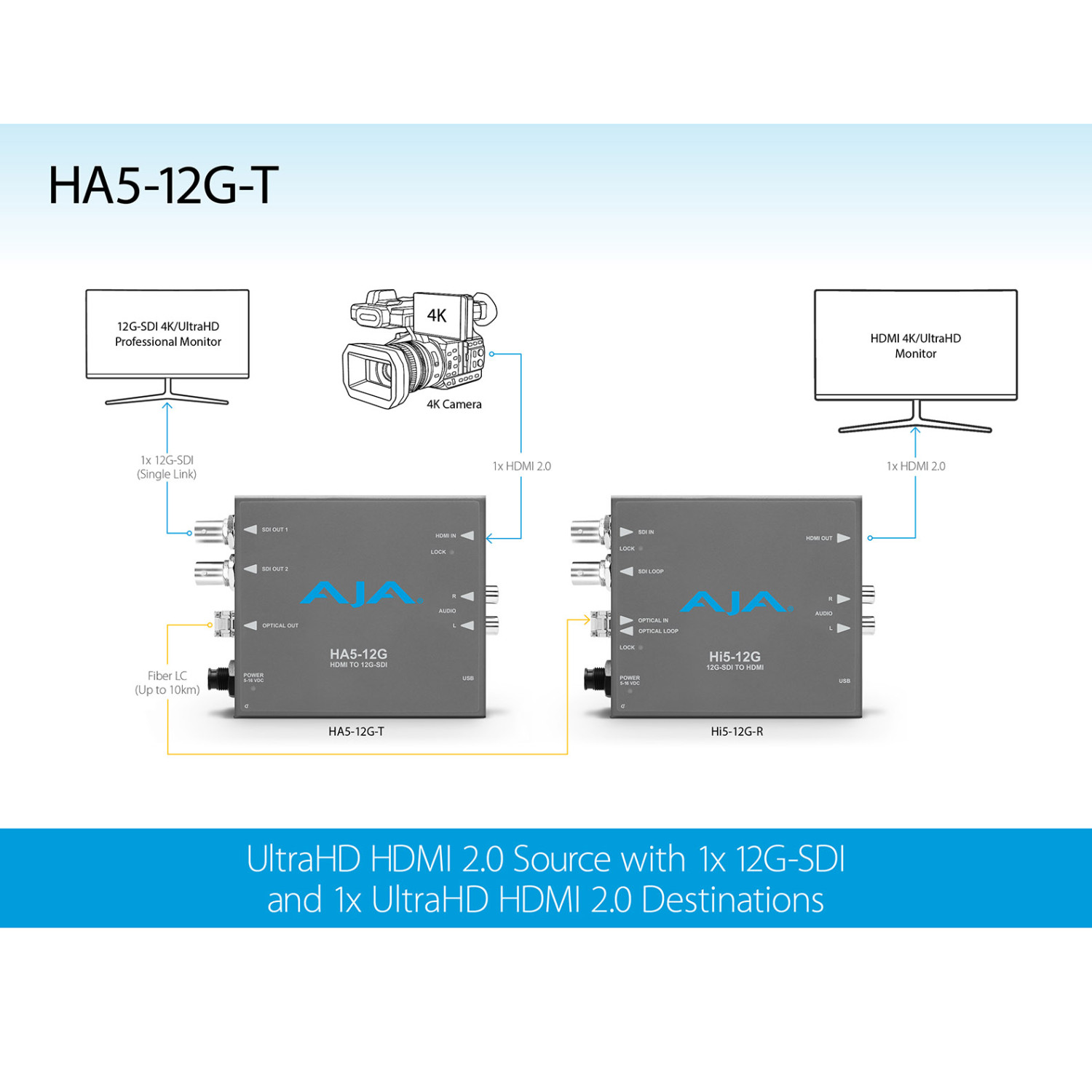

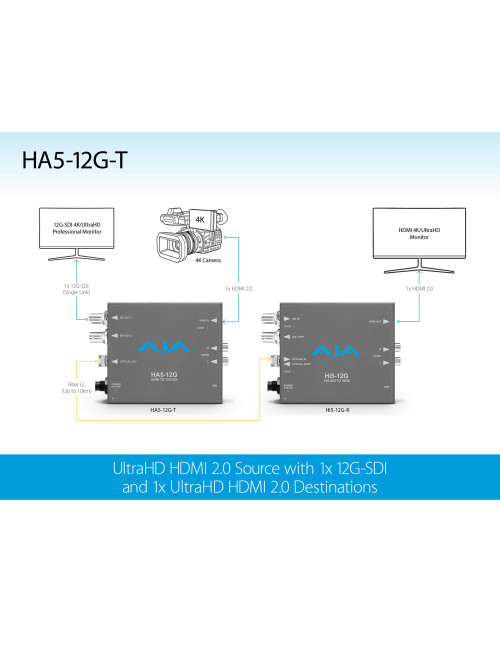

• Zawiera jednokanałowy nadajnik światłowodowy 12G LC, który rozszerza sygnały 12G-SDI na duże odległości (10 km w trybie pojedynczym)
• HA5-12G-T jest dostarczany z zainstalowanym modułem FiberLC-1T-12G SFP
• Obsługa wejścia do 60p w formacie 4:4:4/4:2:2/4:2:0
• Obsługa 12-bitowych przepływów pracy
• Emulacja EDID LFR i HFR do UHDp60
• Mapowanie źródła 4K/UltraHD z dwoma próbkami przeplotu (2SI)
• Analiza danych HDR Infoframe przychodzących przez HDMI zgodnie z HDMI v2.0b/CTA-861-G
• Prosta konwersja częstotliwości klatek (FRC) między częstotliwościami ułamkowymi i całkowitymi
• Wbudowany dźwięk można wybrać z wejść audio HDMI lub analogowych
• Przepuszczanie wbudowanego dźwięku skompresowanego AC-3 (Dolby Digital) i E-AC-3 (Dolby Digital Plus), w tym DD+ Atmos (znanego również jako DD+ JOC)
• Konfiguracja za pomocą portu USB i dołączonego oprogramowania AJA Mini-Config
• Zasilanie 5–16 V DC (uniwersalny zasilacz w zestawie)
• Pięć lat gwarancji

HDR
HDR, czyli High Dynamic Range, zapewnia możliwość wyświetlania szerszej i bogatszej gamy kolorów, znacznie jaśniejszych bieli i znacznie głębszych, ciemniejszych czerni niż pozwalają na to standardowe sygnały. Dzięki temu obrazy są bardziej „dynamiczne”, a kolory naturalne i realistyczne. HA5-12G zapewnia obsługę analizy danych infoklatki HDR przychodzących przez HDMI w połączeniu z oprogramowaniem AJA Mini-Config.

4K i UltraHD
Typowe sygnały 4K mają rozdzielczość 4096 x 2160 pikseli, natomiast sygnały UltraHD mają rozdzielczość 3840 x 2160. Ta różnica może uniemożliwić użycie niektórych monitorów w pełnych przepływach pracy 4K lub UltraHD. HA5-12G może kompensować te różnice w rozdzielczości, umożliwiając użycie monitorów UltraHD w produkcjach 4K i odwrotnie. HA5-12G obsługuje również wejścia High Frame Rate (HFR). Sygnały 4K/UltraHD z prędkością 50 lub 60 klatek na sekundę mogą być podawane do HA5-12G i wysyłane z prędkością do 60p do wyświetlania na odpowiednich wyświetlaczach obsługujących HDMI 2.0.

Pełna obsługa HDMI
Wyrównane wejście w HA5-12G zostało zaprojektowane tak, aby obsługiwać przewody HDMI o długości do 30 metrów przy użyciu kabla o przekroju 24 AWG. Wbudowana obsługa audio HDMI pozwala na zastosowanie jednego kabla, co pozwala uniknąć niepotrzebnego bałaganu i uprościć instalację.

Obsługa 12G-SDI
Wyjścia 12G-SDI w HA5-12G umożliwiają niezwykle wysoką jakość sygnału do zastosowań z dużymi rastrami i głębokimi kolorami, gdzie jakość obrazu ma kluczowe znaczenie.

Nieskazitelna jakość obrazu
Wyjście 12G-SDI z filtrowaniem zegara PLL zapewnia niskie wahania sygnału wyjściowego, co przekłada się na stabilność obrazu. Dioda LED wskazuje źródło sygnału wejściowego jako SD (zielona), HD (czerwona) lub 4K/UltraHD (pomarańczowa), co pozwala na szybką i łatwą identyfikację sygnału.

Analogowe wejście audio
Dzięki dwóm analogowym wejściom audio RCA można osadzić dowolny 2-kanałowy sygnał audio w wyjściu SDI, aby zachować prawidłową synchronizację audio w całym przepływie pracy.

Obsługa lustrzanek cyfrowych
HA5-12G akceptuje sygnały progresywne w standardowej rozdzielczości 525p i 625p, zapewniając kompatybilność z lustrzankami cyfrowymi, co pozwala na łatwe włączenie sygnału z tych kamer do przepływu pracy SDI.

Obsługa USB i Mini-Config
Bezpłatne oprogramowanie Mini-Config firmy AJA może być używane z dowolnym konwerterem AJA Mini-Converter z obsługą USB i zapewnia łatwy w obsłudze graficzny interfejs z szczegółowymi informacjami o aktualnych formatach wejścia i wyjścia. Kontroluj wszystkie parametry dowolnego obsługiwanego konwertera AJA Mini-Converter, a także ładuj aktualizacje oprogramowania układowego od firmy AJA, które dodają nowe funkcje i możliwości.

Uniwersalny zasilacz
Klienci mogą zakupić zapasowy uniwersalny zasilacz do użytku z dowolnym konwerterem Mini-Converter. Ten uniwersalny zasilacz zawiera międzynarodowe wtyki do użytku na całym świecie.

Kompaktowy i przenośny
Konwertery AJA Mini-Converter są na tyle małe, że zmieszczą się za monitorem, z tyłu szafy rackowej lub bezpośrednio na statywie kamery. Zamykane złącze zasilania zapobiega przypadkowemu wypięciu, a opcjonalny kabel zasilający P-TAP umożliwia zasilanie z baterii w odległych lokalizacjach.

AJA Mini-Matrix
Informacje na temat kompletnej linii konwerterów, routerów, synchronizatorów ramki i kart openGear firmy AJA są dostępne w Mini-Matrix. Produkty AJA są bardzo rozbudowane, a to źródło informacji pomoże Ci znaleźć odpowiedni konwerter do każdej sytuacji, niezależnie od tego, gdzie się znajdujesz. Poszczególne produkty mają linki do głównej strony internetowej AJA, gdzie można znaleźć więcej szczegółów.

Wiodące wsparcie techniczne
Pomoc techniczna AJA jest uznawana za jedną z najlepszych w branży i jest dostępna dla wszystkich klientów AJA. Jeśli potrzebujesz pomocy w zakresie instalacji, konfiguracji lub obsługi Mini-Converter lub napotkasz jakiekolwiek problemy techniczne, pomoc techniczna AJA pomoże Ci w uruchomieniu urządzenia.

Produkty Mini-Converter są objęte pięcioletnią gwarancją. Dodatkowe informacje na temat warunków gwarancji dla poszczególnych produktów można znaleźć w instrukcji obsługi danego produktu.

Specyfikacja techniczna AJA HA5-12G-T:

Formaty wideo:

• (4K) 4096x2160p
• (UltraHD) 3840x2160p
• (2K) 2048x1080p
• (HD) 1920x1080p
• (HD) 1920x1080i
• (HD) 1280x720p
• (SD) 720x576p
• (SD) 720x576i
• (SD) 720x480p
• (SD) 720x480i

Uwaga: Zależne od rozdzielczości i częstotliwości odświeżania. Formaty wideo

Wejście wideo cyfrowe:

• 1 złącze HDMI typu A, HDMI v2.0b:
  Dekoder HDR Infoframe zgodnie z definicją w CTA-861.3 i HDMI v2.0b
  Generowanie HDR VPID z przepuszczaniem lub nadpisywaniem dla kolorymetrii i charakterystyki transferu
  YCbCr 4:2:2/4:4:4/4:2:0
  RGB 4:4:4, SMPTE lub pełny poziom
  24, 30 lub 36 bitów na piksel (HFR 4K/UltraHD 4:4:4 ograniczone do 24 BPP)
  (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  (2K) 2048x1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  (HD) 1920x1080i 50, 59,94, 60
  (HD) 1280x720p 50, 59,94, 60
  (SD) 720x576p 50
  (SD) 720x576i 25
  (SD) 720x480p 59,94
  (SD) 720x480i 29,97

Dekodowanie HDCP:

• Nieobsługiwane. Z definicji wyjścia SDI nie są szyfrowane.

Wyjście wideo Cyfrowe:

• 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
  YCbCr 4:2:2/4:4:4
  RGB 4:4:4, SMPTE lub pełny poziom
  10-bitowy, 12-bitowy*


• 1x 12G-SDI:
  (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30,50, 59,94, 60


• 1x 6 Gb SDI:
  (4K) 4096x2160p 23,98, 24, 25, 29,97, 30
  (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30


• 1x 3 Gb SDI (poziom A lub B Dual Link):
  (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
  (2K) 2048x1080PsF 23,98, 24, 25, 29,97, 30
  (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  (HD) 1920 x 1080 PsF 23,98, 24, 25, 29,97, 30
  (HD) 1920 x 1080i 50, 59,94, 60
  (HD) 1280 x 720p** 50, 59,94, 60


• 1x 1,5 Gb SDI:
  (2K) 2048x1080p 23,98, 24, 25, 29,97, 30
  (2K) 2048x1080PsF 23,98, 24, 25, 29,97, 30
  (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30
  (HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30
  (HD) 1920x1080i 50, 59,94, 60
  (HD) 1280x720p 50, 59,94, 60


• 1x 270 Mb SDI:
• (SD) 625i 50
  (SD) 525i 59,94

*Niektóre formaty 12-bitowe nie są obsługiwane, patrz HA5-12G Formaty wideo w zakładce Dokumenty i instrukcjach obsługi.

**1280x720p jest dostępne tylko w poziomie A

Wyjście wideo cyfrowe – dodatkowe tylko dla HA5-12G-T:

• 1x złącze światłowodowe 12G-SDI LC, SMPTE 297/259/292/424/2081/2082:
  Nominalna długość fali: Tx 1260 nm (min.), 1310 nm (typ.), 1360 nm (maks.)
  Moc optyczna: -5 dBm (min.), 0,5 dBm (maks.)
  Współczynnik ekstynkcji: 3,5 dB (min.)

Wyjście wideo cyfrowe – dodatkowe tylko dla HA5-12G-T-ST:

• 1x złącze światłowodowe 12G-SDI ST, SMPTE 297/259/292/424/2081/2082:
  Nominalna długość fali: Tx 1260 nm (min.), 1310 nm (typ.), 1360 nm (maks.)
  Moc optyczna: -5 dBm (min.), 2 dBm (maks.)
  Współczynnik ekstynkcji: 3,5 dB (min)

Formaty przepustowości audio:

• PCM:
  Dolby Digital (AC-3)
  Dolby Digital Plus (E-AC-3), w tym Atmos Immersive Sound (JOC)

Wejście audio cyfrowe:

• Wbudowany dźwięk HDMI, 24-bitowy, 8-kanałowy

Wejście audio analogowe:

• 2 złącza typu RCA, 2 kanały -10 dBu (nominalne)

Wyjście audio Cyfrowe:

• Wbudowany dźwięk SDI, 24 bity (SD ograniczone do 20 bitów), 16 kanałów

Interfejs:

• Port USB używany z dostarczonym kablem i oprogramowaniem Mini-Config do konfiguracji i podglądu stanu urządzenia za pomocą komputera Mac lub Windows.

Wymiary (szer. x gł. x wys.):

• 116,84 x 102,11 x 22,86 mm

Waga:

• 0,3 kg

Zasilanie:

• 5–16 V DC, regulowane, 11 W, uniwersalny zasilacz w zestawie
• Zasilacz sieciowy: 100–240 V AC, 50/60 Hz, wejście uniwersalne

Środowisko:

• Bezpieczna temperatura pracy: od 0 do 40°C
• Bezpieczna temperatura przechowywania (wyłączone zasilanie): od -40 do 60°C
• Względna wilgotność podczas pracy: 10–90% bez kondensacji
• Wysokość podczas pracy: <3000 metrów

*HA5-12G, HA5-12G-T i HA5-12G-T-ST zużywają około 12 watów mocy i są chłodzone konwekcyjnie. Urządzenia będą ciepłe w dotyku, co jest zjawiskiem normalnym. Podczas instalacji należy zamontować urządzenie w miejscu zapewniającym dostęp powietrza w celu zapewnienia odpowiedniego chłodzenia. Nie należy ustawiać konwerterów HA5-12G jeden na drugim wraz z innymi konwerterami Mini-Converter.
