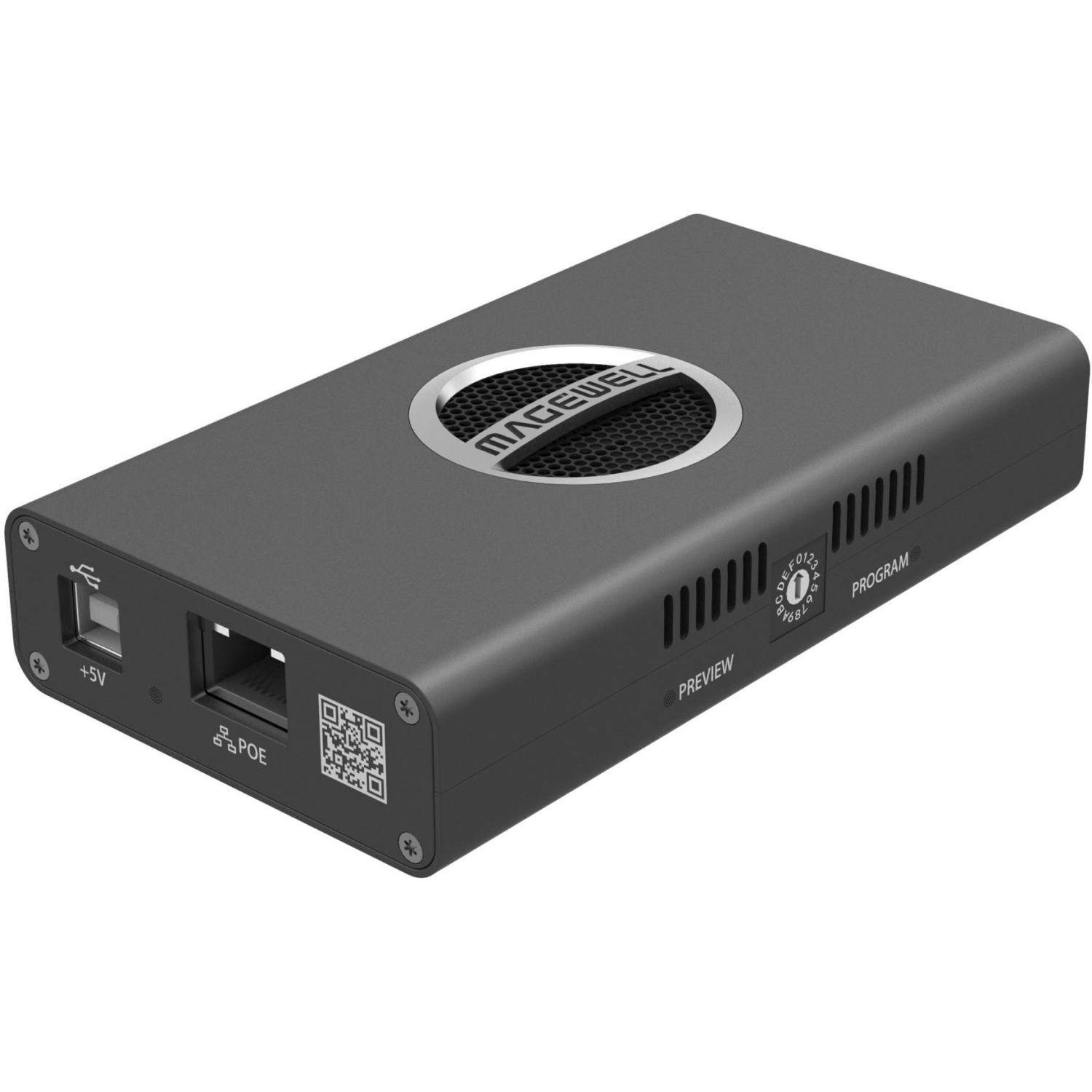

Magewell Pro Convert HDMI 4K Plus (64010)

Funkcje wejścia

• Obsługa wejścia HDMI do 4096x2160 4:4:4 60fps i pętli zwrotnej
• Obsługa 8-kanałowych strumieni audio IEC60958

Format NDI

• Obsługa do 4096x2160 60fps lub 1920x1080 240fps 4:2:2 8-bitowe kodowanie NDI
• Wysyłanie strumieni NDI przez segmenty sieci
• Zdalne sterowanie kamerami PTZ przez NDI
• Obsługa NDI 4.x

Funkcje i zalety

• Bardzo niskie opóźnienia
• Zaawansowana konfiguracja i status urządzenia poprzez intuicyjny graficzny interfejs użytkownika
• Lampki kontrolne i montaż do zastosowań w produkcji na żywo
• Interfejsy API oparte na protokole HTTP do niestandardowej integracji

W zestawie:

• x1 Magewell Pro Convert HDMI 4K Plus (64010)
• x1 Zasilacz
• x1 Kabel zasilający USB Typ A do Typ B (AC00065)
• x1 Kabel Mini Din 8 do Din 8 + DB9 (AC00110)
• x1 Lampka Tally (AC99090)
• x1 Uchwyt typu L (AC92240)

Specyfikacja Magewell Pro Convert HDMI 4K Plus (64010):

Funkcje wejścia i pętli

• Maksymalny sygnał wejściowy i przelotowy: 4096x2160 60fps 4:4:4 8-bitów
• Wejście wideo w dowolnym formacie przez niestandardowy EDID portu wejściowego
• Formaty wideo: RGB, YUV BT.601/709/2020
• 8-kanałowy dźwięk wbudowany w HDMI
• Interfejsy HDMI: HDMI 1.4/2.0, DVI-D

Funkcje kodowania NDI

• Kodowanie pełnego strumienia NDI w czasie rzeczywistym z prędkością do:
  4096x2160 60fps 4:2:2 8-bitów
  1920x1080 240fps 4:2:2 8-bitów


• Rozdzielczość wyjściowa taka sama jak wejściowa lub dowolna rozdzielczość niestandardowa. Typowe wyjścia obejmują:
  4096x2160p/3840x2160p/2048x1080p 23.98/24/25/29.97/30/50/59.94/60
  1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
  1920x1080i 25/29.97/30/50/59.94/60
  720x480p/720x480i 59.94/60/119.88/120
  720x576p/720x576i 50/100


• Wyjściowa liczba klatek na sekundę taka sama jak oryginalna, 1/2, 1/3 lub 1/4 wejściowej liczby klatek na sekundę
• Kodowanie 8-kanałowego dźwięku wbudowanego w NDI
• Obsługa NDI 5.x

Zarządzanie konfiguracją

• Rejestracja w Control Hub
• Zdalne sterowanie za pośrednictwem interfejsu WebUI i Control Hub
• Dostarczanie kompleksowych informacji dotyczących urządzenia i sygnałów wejściowych w czasie rzeczywistym
• Możliwość konfiguracji sposobu przetwarzania i kodowania sygnału wejściowego, w tym usuwania przeplotu, EDID, skalowania w górę/w dół, liczby klatek na sekundę, współczynnika proporcji, a także połączenia sieciowego.
• Aktualizacja oprogramowania sprzętowego
• Obsługa USB RNDIS/ECM
• Obsługa przeglądarek internetowych IE/Edge/Firefox/Chrome/Safari/Opera
• Udostępnianie interfejsów API HTTP

Pokładowe przyciski sterujące

• 16-pozycyjny obrotowy przełącznik DIP: ustaw indeks płyty od 0 do F

Sterowanie PTZ

• Sterowanie kamerami PTZ za pomocą protokołów VISCA, Visca UDP, Visca UDP2rs232, PELCO-P i PELCO-D przez NDI
• Gniazdo Mini-DIN-8 (współdzielone z lampką kontrolną)

Interfejsy sieciowe

• Ethernet 10/100/1000 Mb/s
• IEEE 802.3af PoE

Interfejs USB

• USB2.0 Typ B:
  Zasilanie 5V/2.1A
  USB RNDIS/ECM

Obsługiwane produkty

• Monitor studyjny NDI
• OBS
• vMix
• Dowolny inny produkt obsługujący technologię NDI

Wskaźniki LED

• Diody LED stanu wskazują:
  Zasilanie: włączone/wyłączone
  Sygnał dźwiękowy: podgląd/program
  Sygnał wejściowy: zablokowany/odblokowany
  Sygnał pętli: urządzenie podłączone i sygnał wykryty/odkryty

Wymiary

• 117,5 mm (dł.) x 66,7 mm (szer.) x 23,4 mm (wys.)

Otwór montażowy na śrubę

• Otwór gwintowany ¼-20

Pobór mocy

• Maks. prąd 5 V: ~2 A
• Maksymalny pobór mocy: ~10W

Środowisko pracy

• Temperatura pracy: 0 do 45 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
