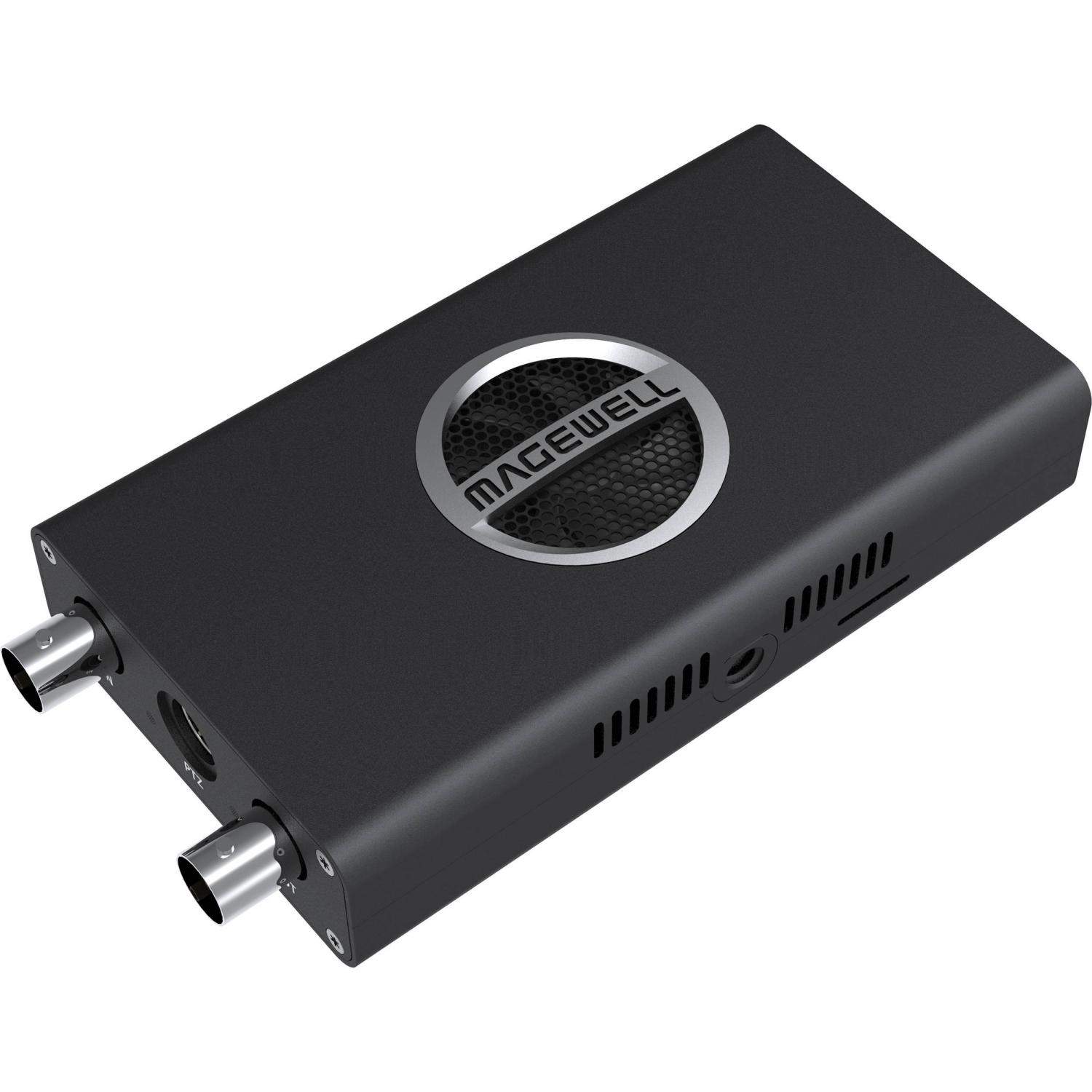

Magewell Pro Convert SDI 4K Plus (64030)

Magewell Pro Convert SDI 4K Plus konwertuje jednokanałowy sygnał wejściowy 6G-SDI na Full NDI® z pętlą przelotową. Ten koder obsługuje wejścia do 4096x2160 30fps z 16 kanałami mono osadzonego dźwięku. Podłącz istniejący sprzęt źródłowy do sieci multimedialnych opartych na protokole IP z obsługą NDI. Wszystkie enkodery Magewell są typu plug and play, co czyni je bardzo łatwymi w użyciu. Formaty wejściowe są automatycznie wykrywane, a konfiguracja sieci odbywa się za pośrednictwem DHCP.

Sprzętowe kodery i dekodery Pro Convert umożliwiają łatwe i niezawodne przesyłanie sygnałów wideo i audio w paśmie podstawowym do i z przepływów pracy produkcji IP i sieci AV-over-IP. Urządzenia Pro Convert o niskim opóźnieniu pozwalają na połączenie istniejącego sprzętu do akwizycji, produkcji, prezentacji i dystrybucji w elastyczne, oparte na protokole IP przepływy pracy produkcji i przesyłania strumieniowego. Sterowanie kamerami PTZ jest obsługiwane przez protokół NDI.

• Konwertuje jednokanałowy sygnał wejściowy 6G-SDI na Full NDI® z pętlą przelotową.
• Obsługa sygnałów wejściowych do 4096x2160 30fps
• Podłącza istniejący sprzęt źródłowy do sieci multimedialnych opartych na protokole IP z obsługą NDI
• Łatwość obsługi plug-and-play z automatycznym wykrywaniem formatu wejściowego i konfiguracją sieci DHCP
• Obsługa 16 kanałów audio

W zestawie:

• x1 Magewell Pro Convert SDI 4K Plus (64030)
• x1 Zasilacz
• x1 Kabel zasilający USB Typ A do Typ B (AC00065)
• x1 Kabel Mini Din 8 do Din 8 + DB9 (AC00110)
• x1 Lampka Tally (99090)
• x1 Uchwyt typu L (92240)

Specyfikacja Magewell Pro Convert SDI 4K Plus (64030):

Funkcje wejścia i pętli

• Maksymalne wejście wideo i pętla: 4096x2160 30fps. Obsługiwane wejścia obejmują:
  4096x2160p/3840x2160p 23.98/24/25/29.97/30
  2048x1080p/1920x1080p 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  2048x1080i/1920x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1280x720p 50/59,94/60
  720x576 25p/50i (PAL SD)
  720x480 29,97p/59,94i (NTSC SD)


• Obsługa sygnałów RGB/RGBA/YUV/YUVA z 10/12-bitową głębią kolorów
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa wejść wideo RGB, YUV BT.601/709/2020
• 16-kanałowe wbudowane wejścia audio SDI
• Wejście i przelotka SD/HD/3G/6G-SDI BNC
• Obsługa standardów SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081) SDI
• Odbiór sygnału 6G-SDI przesyłanego na odległość do 100 m

Funkcje kodowania NDI

• Kodowanie pełnego strumienia NDI w czasie rzeczywistym w rozdzielczości do 4096x2160 60fps 4:2:2 8-bitów


• Rozdzielczość wyjściowa taka sama jak wejściowa lub dowolna rozdzielczość niestandardowa. Typowe wyjścia obejmują:
  4096x2160p/3840x2160p/2048x1080p/1920x1080p 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  2048x1080i/1920x1080i 25/29.97/30/47.95/48/50/59.94/60
  1280x720p 50/59,94/60


• Wyjściowa liczba klatek na sekundę taka sama jak oryginalna, 1/2, 1/3 lub 1/4 wejściowej liczby klatek na sekundę
• Kodowanie 16-kanałowego dźwięku osadzonego w standardzie NDI
• Obsługa NDI 5.x

Zarządzanie konfiguracją

• Rejestracja w Control Hub
• Zdalne sterowanie za pośrednictwem interfejsu WebUI i Control Hub
• Dostarczanie kompleksowych informacji dotyczących urządzenia i sygnałów w czasie rzeczywistym
• Możliwość konfigurowania sposobu przetwarzania i kodowania sygnału wejściowego, w tym usuwania przeplotu, skalowania w górę/w dół, liczby klatek na sekundę, współczynnika proporcji, a także połączenia sieciowego.
• Aktualizacja oprogramowania sprzętowego
• Obsługa USB RNDIS/ECM
• Obsługa przeglądarek internetowych IE/Edge/Firefox/Chrome/Safari/Opera
• Udostępnianie interfejsów API HTTP

Pokładowe przyciski sterujące

• 16-pozycyjny obrotowy przełącznik DIP: ustaw indeks płyty od 0 do F

Sterowanie PTZ

• Sterowanie kamerami PTZ za pomocą protokołów VISCA, Visca UDP, Visca UDP2rs232, PELCO-P i PELCO-D przez NDI
• Gniazdo Mini-DIN-8 (współdzielone z lampką kontrolną)

Interfejsy sieciowe

• Ethernet 10/100/1000 Mb/s
• IEEE 802.3af PoE

Interfejs USB

• USB2.0 Typ B:
  Zasilanie 5V/2.1A
  USB RNDIS/ECM

Obsługiwane produkty

• Monitor studyjny NDI
• OBS
• vMix
• Dowolny inny produkt obsługujący technologię NDI

Wskaźniki LED

• Diody LED stanu wskazują:
  Zasilanie: włączone/wyłączone
  Sygnał dźwiękowy: podgląd/program
  Sygnał wejściowy: zablokowany/odblokowany
  Sygnał pętli: włączony/wyłączony

Wymiary

• 117,5 mm (dł.) x 66,7 mm (szer.) x 23,4 mm (wys.)

Otwór montażowy na śrubę

• Otwór gwintowany ¼-20

Pobór mocy

• Maks. prąd 5 V: ~1,5 A
• Maksymalny pobór mocy: ~7W

Środowisko pracy

• Temperatura pracy: 0 do 45 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
