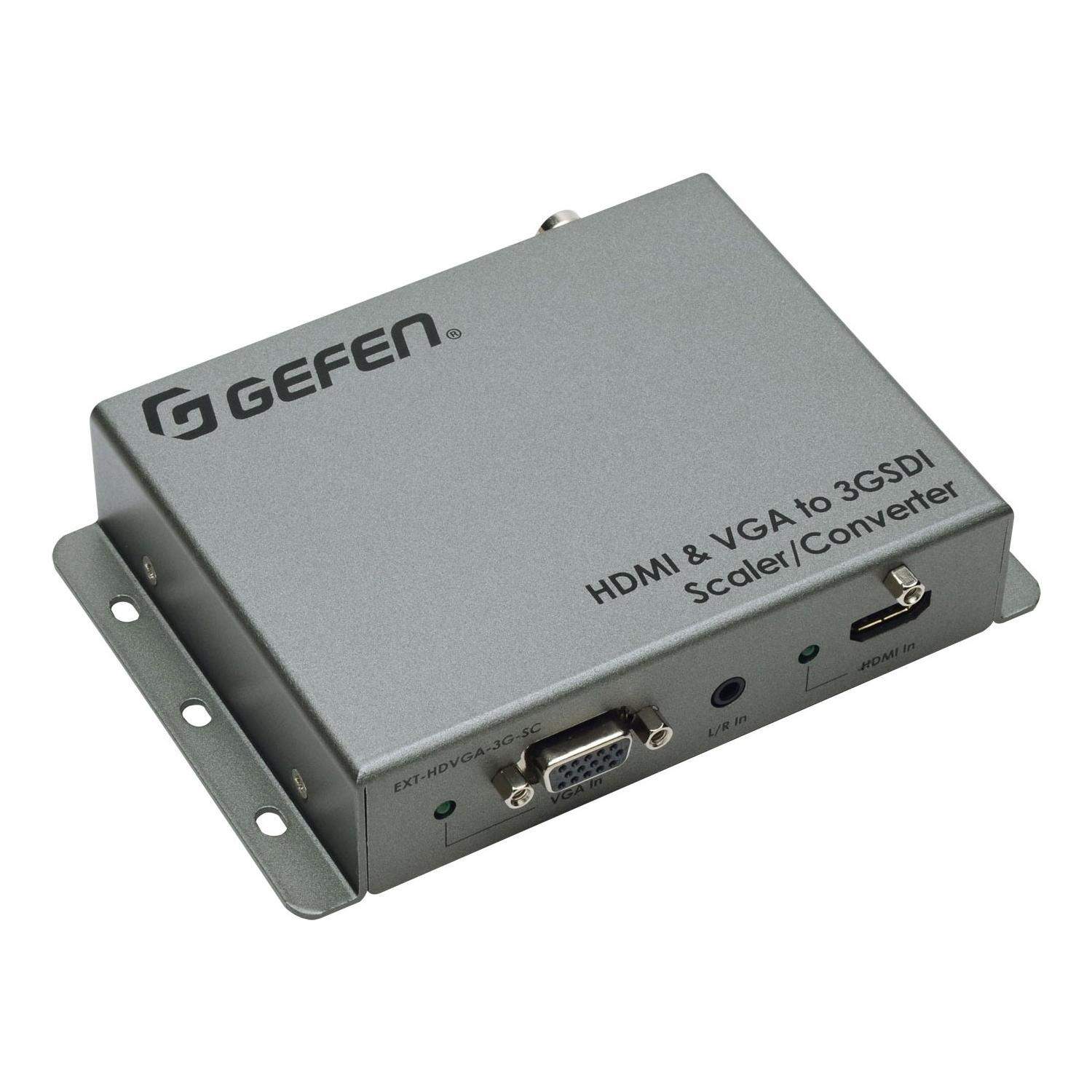

Gefen EXT-HDVGA-3G-SC konwertuje obraz i dźwięk ze źródła HDMI lub VGA, skalując przy tym rozdzielczość i wyprowadzając sygnał do urządzeń SDI. Może również osadzić dźwięk z HDMI lub analogowy dźwięk L/R w sygnale SDI. Obraz może być skalowany do 1080p Full HD. Intuicyjne i obszerne menu ekranowe umożliwia łatwą konfigurację i sterowanie. Produkt można skonfigurować i zaktualizować za pomocą pakietu oprogramowania Gefen Syner-G™.
Gefen Syner-G™ to potężny zestaw narzędzi programowych zaprojektowanych specjalnie w celu pomocy w odkrywaniu, konfigurowaniu/ dostosowywaniu, zarządzaniu, monitorowaniu i uaktualnianie produktów Gefen.
Szeroki zakres pracy zasilacza od 6V do 24V DC oferuje elastyczność instalacji dla zastosowań mobilnych, w złożonych systemach systemach studyjnych z wspólnym zasilaniem oraz przy zdalnych źródłach zasilania.
Jak to działa?
Użyj dołączonych kabli HDMI i VGA, aby podłączyć źródło HDMI do wejścia HDMI i/lub źródło VGA do wejścia VGA. Jeśli w strumieniu SDI ma być osadzony analogowy dźwięk L/R, podłącz dołączony do zestawu kabel 3,5 mm mini-stereo ze źródła do wejścia L/R audio. Podłącz wyświetlacz SDI lub inny sprzęt do wyjścia złącza wideo BNC. Podłączyć dołączony zasilacz 12 V DC do urządzenia i do dostępnego gniazdka elektrycznego. Po podłączeniu zasilacza dioda LED zasilania zacznie świecić na niebiesko. Po włączeniu urządzenia, przyciski HDMI i VGA służą do wyboru żądanego wejścia. Po wybraniu wejścia odpowiednia dioda LED będzie świecić na zielono. Aby wyświetlić menu ekranowe, naciśnij przycisk Menu. Użyj przycisków Up (w górę) i Dn (w dół), aby poruszać się po różnych funkcjach menu ekranowego.
Specyfikacja techniczna Gefen EXT-HDVGA-3G-SC:
- Maksymalne taktowanie pikseli - wejścia HDMI i VGA: 165 MHz
- Maksymalne taktowanie pikseli - wyjście SDI: 150 MHz
- Maksymalne taktowanie TMDS: 225 MHz
- Złącza wejściowe wideo: (1) HDMI: 19-stykowe typu A, żeńskie, z blokadą, (1) VGA: HD-15, żeńskie
- Złącze wejściowe audio: (1) gniazdo mini-stereo 3,5 mm
- Złącze wyjścia wideo: (1) SDI, typ BNC, żeńskie
- Złącze USB: (1) Mini-B
- Przełączniki wyboru wejścia/menu/nawigacji: (3) typu taktowego
- Wskaźnik HDMI: (1) zielona dioda LED
- Wskaźnik VGA: (1) zielona dioda LED
- Wskaźnik zasilania: (1) niebieska dioda LED
- Złącze zasilania: (1) 3-stykowe, blokowane
- Zasilanie: 12 V DC nominalnie (zakres roboczy od 6 V do 24 V DC)
- Pobór mocy: Maksymalnie 5 W
- Temperatura pracy: +32 do +122 °F (0 do +50 °C)
- Wilgotność podczas pracy: od 5% do 90% RH, bez kondensacji
- Temperatura przechowywania: -4 do +185 °F (-20 do +85 °C)
- Wilgotność przechowywania: od 0% do 95% wilgotności względnej, bez kondensacji
- MTBF: 50000 godzin
- Wymiary (bez złączy, szer. x wys. x gł.): 5,6" x 1,2" x 3,7" (141 mm x 30 mm x 93 mm)
- Waga urządzenia netto: 0,23 kg (0,5 funta)
