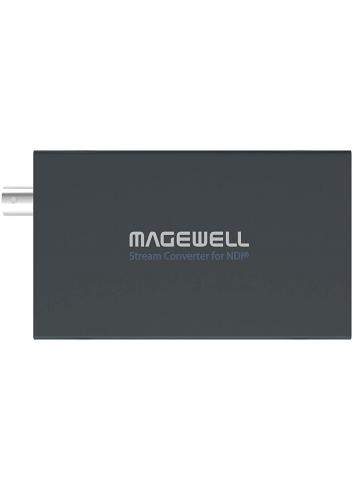

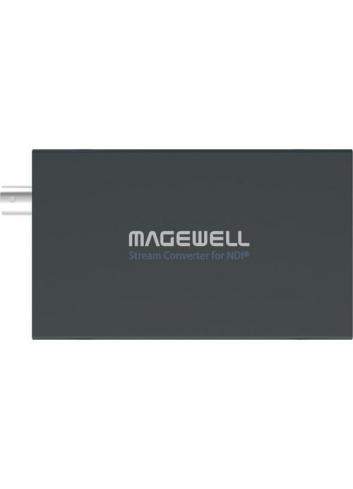

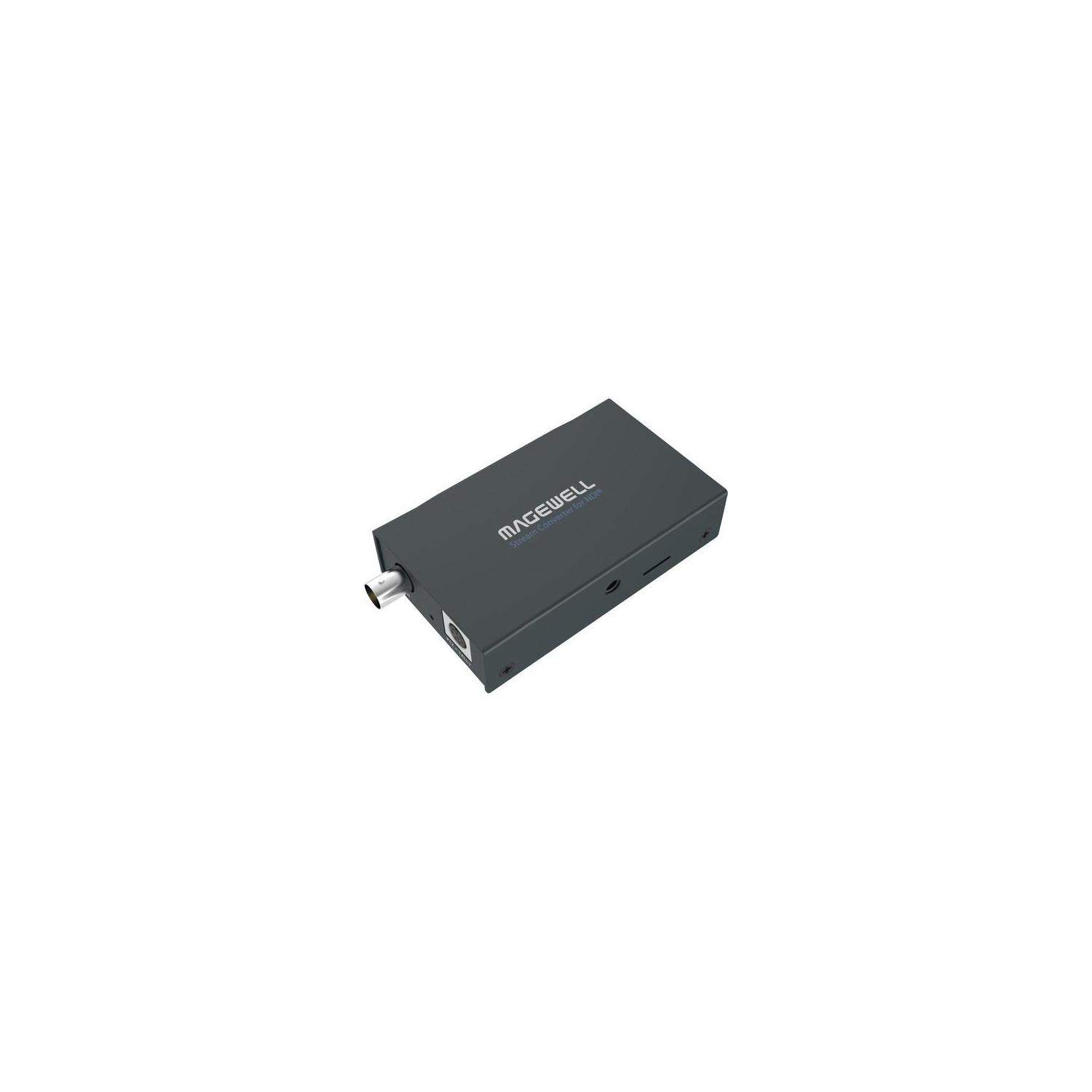

Magewell Pro Convert SDI TX (64060)

Magewell Pro Convert SDI TX konwertuje jeden sygnał wejściowy HD 3G-SDI na Full NDI®, umożliwiając użytkownikom podłączenie istniejącego sprzętu źródłowego do sieci multimedialnych NDI lub IP. Urządzenie obsługuje jeden sygnał wideo SDI do 2048x1080 60fps z 8-bitowym kodowaniem NDI do 2048x1080 60fps.

Prostota plug-and-play Magewell Pro Convert SDI TX sprawia, że jest on bardzo łatwy w użyciu. Po podłączeniu urządzenie automatycznie wykryje formaty wejściowe. Wszystkie ustawienia konfiguracji sieciowej są wykonywane przez DHCP.

Enkodery Magewell Pro Convert stanowią również idealne rozwiązanie do podłączania kamer SDI lub HDMI do przepływów pracy NDI. Ponadto enkodery posiadają funkcję sterowania PTZ do scentralizowanego i zdalnego sterowania kamerami PTZ.

• Konwertuje jeden sygnał wejściowy 3G-SDI na Full NDI®.
• Obsługa sygnału wejściowego do 2048x1200 60fps
• Obsługa wyjścia kodowania NDI do 2048x1200 60fps 4:2:2 8-bitów
• Konfiguracja sieci DHCP

W zestawie:

• x1 Magewell Pro Convert SDI TX (64060)
• x1 Zasilacz
• x1 Kabel zasilający USB (Typ A do Typ B AC00065)
• x1 Kabel Mini Din 8 do Din 8 + DB9 (AC00110)
• x1 Lampka Tally (99090)
• x1 Uchwyt typu L (92240)

Specyfikacja Magewell Pro Convert SDI TX (64060):

Funkcje wejścia

• Maksymalne wejście wideo: 2048x1080 60fps. Obsługiwane rozdzielczości obejmują:
  2048x1080p/1920x1080p 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  2048x1080i/1920x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1280x720p 50/59,94/60
  720x576 25p/50i (PAL SD)
  720x480 29,97p/59,94i (NTSC SD)


• Obsługa sygnałów RGB/RGBA/YUV/YUVA z 10/12-bitową głębią kolorów
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa wejść wideo RGB, YUV BT.601/709/2020
• 16-kanałowe wbudowane wejścia audio SDI

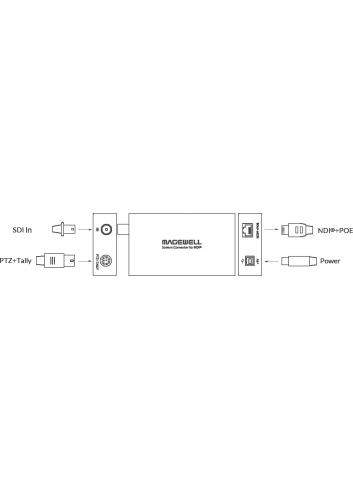

• Wejście BNC SD/HD/3G-SDI
• Obsługa standardów SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425) SDI
• Odbiór sygnału 3G-SDI przesyłanego na odległość do 180 m

Funkcje kodowania NDI

• Kodowanie pełnego strumienia NDI w czasie rzeczywistym w rozdzielczości do 2048x1080 60fps 4:2:2 8-bitów


• Rozdzielczość wyjściowa taka sama jak wejściowa lub dowolna rozdzielczość niestandardowa. Typowe wyjścia obejmują:
  2048x1080p/1920x1080p 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  2048x1080i/1920x1080i 25/29.97/30/47.95/48/50/59.94/60
  1280x720p 50/59,94/60


• Wyjściowa liczba klatek na sekundę taka sama jak oryginalna, 1/2, 1/3 lub 1/4 wejściowej liczby klatek na sekundę
• Kodowanie 16-kanałowego dźwięku osadzonego w standardzie NDI
• Obsługa NDI 5.x

Zarządzanie konfiguracją

• Rejestracja w Control Hub
• Zdalne sterowanie za pośrednictwem interfejsu WebUI i Control Hub
• Dostarczanie kompleksowych informacji dotyczących urządzenia i sygnałów w czasie rzeczywistym
• Możliwość konfigurowania sposobu przetwarzania i kodowania sygnału wejściowego, w tym usuwania przeplotu, skalowania w górę/w dół, liczby klatek na sekundę, współczynnika proporcji, a także połączenia sieciowego.
• Aktualizacja oprogramowania sprzętowego
• Obsługa USB RNDIS/ECM
• Obsługa przeglądarek internetowych IE/Edge/Firefox/Chrome/Safari/Opera
• Udostępnianie interfejsów API HTTP

Pokładowe przyciski sterujące

• 16-pozycyjny obrotowy przełącznik DIP: ustaw indeks płyty od 0 do F

Sterowanie PTZ

• Sterowanie kamerami PTZ za pomocą protokołów VISCA, Visca UDP, Visca UDP2rs232, PELCO-P i PELCO-D przez NDI
• Gniazdo Mini-DIN-8 (współdzielone z lampką kontrolną)

Interfejsy sieciowe

• Ethernet 10/100/1000 Mb/s
• IEEE 802.3af PoE

Interfejs USB

• USB 2.0 Typ B:
  Zasilanie 5V/2.1A
  USB RNDIS/ECM

Obsługiwane produkty

• Monitor studyjny NDI
• OBS
• vMix
• Dowolny inny produkt obsługujący technologię NDI

Wskaźniki LED

• Diody LED stanu wskazują:
  Zasilanie: włączone/wyłączone
  Sygnał wejściowy: zablokowany/odblokowany

Format

• 100,9 mm (dł.) x 60,2 mm (szer.) x 23,3 mm (wys.)

Otwór montażowy na śrubę

• Otwór gwintowany ¼-20

Pobór mocy

• Maks. prąd 5 V: ~1,5 A
• Maksymalny pobór mocy: ~7W

Środowisko pracy

• Temperatura pracy: 0 do 40 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
