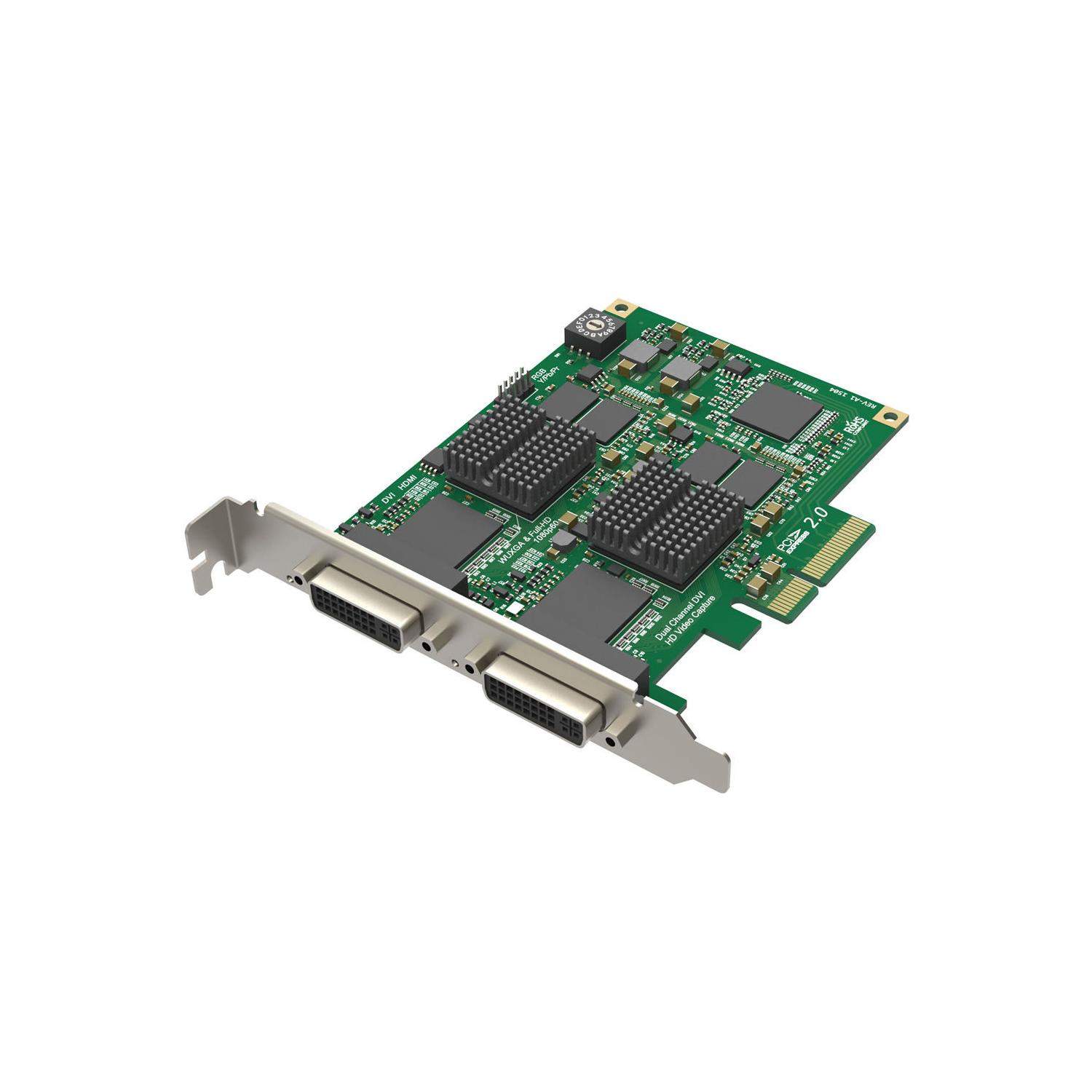

Magewell Pro Capture Dual DVI (11070)

Cechy Magewell Pro Capture Dual DVI (11070):

• Obsługa standardów HDMI, DVI, VGA, Component
• Obsługa audio umieszczonego w HDMI
• Wsparcie do rozdzielczości 2048x2160
• Interfejs PCIe Gen2 x4
• Silnik wideo 10-bit
• Funkcje jak deinterlacing, crop, korekcja kolorów, sprzętowy znacznik czasowy, skalowanie góra/dół czy konwersja proporcji obrazu
• Autodetekcja formatu sygnału wejściowego
• 3D HDMI
• Time Code
• Wsparcie ogromnej ilości oprogramowania
• Przeznaczona do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu
• Niska latencja
• Możliwość podłączenia wielu kart do jednej stacji

Lista sprawdzonego kompatybilnego oprogramowania z serią Magewell Pro Capture:

• Adobe Connect
• Adobe Flash Media Live Encoder
• Amcap
• BlueJeans
• Camtasia Studio
• Cisco Webex Meetings
• DingCaster
• Discord
• Discover Video Multimedia Encoder
• Discover Video Streamsie
• DisplayNote Montage
• ECamm Live
• Elecard Codec Works
• Elecard Multistream player
• Forsite MWCC
• Google Plus Hangouts
• Gotomeeting
• GrandVJ
• Graphedit
• Gstreamer
• Hecoos
• Hirender
• iAVCast
• Kaltura
• Livestream
• Livestrom
• ManyCam
• Medialooks Direct Take
• Meridix Broadcast Producer
• Metus Ingest
• Microsoft Lync
• Microsoft Teams
• mimoLive
• OBS Classic
• OBS Studio
• Panopto
• Polywall
• Presentations 2Go
• Quicktime Player
• Real Producer Plus
• Resolume
• Restream
• Skype
• Skype for business
• Slack
• Streambox
• Streamstar
• UltraGrid
• VidBlasterX
• VideoStitch
• Vidyo
• VirtualDub
• VLC
• vMix
• Watchout
• Windows Media Encoder
• Wirecast
• XSplit Broadcaster
• XSplit Gamecaster
• YCD Multimedia
• Zoom.us
• Każde inne oprogramowanie do przechwytywania i streamingu oparte na DirectShow/V4L2/AVCaptureSession

W zestawie:

• x1 Magewell Pro Capture Dual DVI (11070)
• x2 Adapter DVI do VGA (AC00011)
• x2 DVI-I do HDMI + Component Breakout (AC00010)

Specyfikacja Magewell Pro Capture Dual DVI (11070):

Obsługiwany system operacyjny

• Windows:
  Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze


• Linux (obsługa architektury x86, x64 i ARM):
  Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze
  CentOS 6.5/7 (x86 i x64) i nowsze
  Fedora 25/26/27 (x86 i x64) i wyżej
  Red Hat 6.5 (x86 i x64) i nowsze
  Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 i wyższej


• Mac:
  OS X 10.9/10.10/10.11 i nowsze
  macOS* 10.12/10.13/10.14/10.15/11/12/13 (nie obsługuje jeszcze macOS 14).
  * Więcej w drodze z nadchodzącym wsparciem dla macOS 14.x.

Zalecany system operacyjny (przetestowany)

• Windows:
  Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64)


• Linux:
  Ubuntu 12.04/14.04/16.04 (x86 i x64)
  Ubuntu 17.04/17.10/18.04 (x64)
  CentOS 6.5/7.2 (x86 i x64)
  Fedora 25/26 (x64)
  Red Hat 6.5 (x86 i x64)


• Mac:
  OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  macOS 10.12/10.13.2/10.13.3/10.14.3/10.15/11/12/13

Obsługiwane interfejsy API

• Windows:
  DirectShow
  DirectKS
  Wave API/DirectSound/WASAPI


• Linux:
  V4L2
  ALSA


• macOS
  AVCaptureSession
  AudioUnit

Interfejsy wejściowe

• 2x DVI-I:
  DVI 1.0
  HDMI 1.4a (przez kabel breakout)
  VGA (przez adapter DVI do VGA)
  Component (przez kabel breakout)

Interfejs hosta

• PCIe Gen2 x4

Funkcje wejścia

• Automatyczne skanowanie źródeł wejściowych wideo, gdy nie ma sygnału wejściowego do aktualnie wybranego źródła wejściowego
• Ręczny wybór źródła sygnału wideo
• Automatyczny wybór połączonego (wbudowanego) źródła wejściowego audio, gdy zmienia się źródło wejściowe wideo
• Ręczny wybór źródła wejściowego audio
• Obsługa standardowej poprzeczki w oparciu o wybór źródła wejściowego wideo
• Obsługa rozdzielczości wejściowych wideo do 2048x2160 pikseli

Funkcje specyficzne dla VGA i Component

• 12-bitowy przetwornik ADC
• Obsługa formatów kolorów RGB i YCbCr (YUV)
• Obsługa "synchronizacji rozdzielonej", "synchronizacji kompozytowej", "synchronizacji z zielenią" (SOG), "synchronizacji z luminancją" (SOY)
• Obsługa timingów wideo DMT, CEA, CVT, GTF
• Sygnały wejściowe o częstotliwości pikseli do 165 MHz są digitalizowane z próbkowaniem 1:1.
• Sygnały wejściowe o częstotliwości pikseli powyżej 165 MHz mogą być digitalizowane z poziomym podpróbkowaniem (co powoduje pewną utratę jakości obrazu - NIE jest oficjalnie obsługiwane).
• Automatyczne wykrywanie formatów kolorów RGB i YCbCr
• Automatyczna lub ręczna regulacja fazy próbkowania
• Automatyczne wyrównanie w poziomie
• Obsługa niestandardowych taktowań wideo
• Obsługa niestandardowych rozdzielczości wideo dla taktowania CVT/GTF

Funkcje specyficzne dla HDMI

• Odbiornik HDMI 225 MHz
• Obsługa adaptacyjnego korektora HDMI dla kabli o długości do 30M
• Obsługa niestandardowego EDID
• Obsługa ekstrakcji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
• Pełna obsługa kolorymetrii
• Obsługa 8/10/12-bitowej głębi kolorów
• Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Obsługa do 8-kanałowych strumieni audio IEC60958/IEC61937 za pośrednictwem SDK
• Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału
• Obsługa wyodrębniania informacji o taktowaniu wideo
• Obsługa wyodrębniania informacji o formacie 3D
• Obsługa wyodrębniania kodu czasowego Sony/Canon DSLR
• Obsługa trybu Side-by-Side Half, Top-and-Bottom, Frame Packing 3D.

Formaty przechwytywania wideo

• Obsługa rozdzielczości przechwytywania obrazu do 2048x2160 pikseli
• Obsługa szybkości przechwytywania klatek do 144 klatek na sekundę (rzeczywista szybkość przechwytywania klatek może być ograniczona przepustowością PCIe, a przy wyższych rozdzielczościach obrazu - powyżej 1280x1024 - zegarem pikseli wbudowanego sprzętu do przetwarzania wideo. np. maksymalna szybkość klatek przy 1920x1080 = ~ 80 kl. )
• Obsługa 8-bitowych formatów przechwytywania 4:2:0: NV12, I420, YV12
• Obsługa 8-bitowych formatów przechwytywania 4:2:2: YUY2, YUYV, UYVY
• Obsługa 8-bitowych formatów przechwytywania 4:4:4: V308, IYU2, V408, BGR24, BGR32
• Obsługa 10-bitowych formatów przechwytywania 4:4:4: V410, Y410
• Więcej formatów przechwytywania jest obsługiwanych przez Magewell Capture SDK

Funkcje przetwarzania wideo

• Dwa potoki przetwarzania wideo z przepustowością przetwarzania ~180 mln pikseli/s dla każdego z nich
• Pełne 10-bitowe przetwarzanie wideo
• Kadrowanie wideo
• Skalowanie wideo


• Usuwanie przeplotu wideo:
  Splot
  Łączenie górnego i dolnego pola
  Tylko górne pole
  Tylko dolne pole


• Konwersja współczynnika proporcji wideo:
  Automatyczny lub ręczny wybór wejściowego współczynnika proporcji
  Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania
  Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox)


• Konwersja formatu kolorów wideo:
  Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji
  Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia
  Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020
  Obsługa ograniczonego lub pełnego zakresu kwantyzacji
  Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia


• Konwersja liczby klatek na sekundę wideo


• Kompozycja menu ekranowego wideo:
  Obsługa obrazu OSD w formacie PNG (do 2048x2160)
  Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK

Wiele kart w jednym systemie

• Obsługa wielu kart podłączonych do jednego systemu
• Wbudowany przełącznik obrotowy do ustawiania numeru karty, z 16 pozycjami od 0 do F
• Drzewo urządzeń sprzętowych systemu wyświetli "01: Pro Capture DVI", gdy przełącznik obrotowy jest ustawiony na 1 itd.
• Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego).

Wiele strumieni przechwytywania

• Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego
• Niezależne ustawienia kadrowania, proporcji obrazu, formatu kolorów, rozdzielczości, liczby klatek na sekundę, usuwania przeplotu i regulacji kolorów dla każdego strumienia.

Obsługa bardzo niskiego opóźnienia

• Opóźnienie 64 linii wideo
• Tryb częściowego powiadamiania w SDK

Znacznik czasu i synchronizacja A/V

• Sprzętowy zegar o wysokiej rozdzielczości 100ns
• Ramki audio (192 próbki audio) i ramki wideo są stemplowane zegarem sprzętowym
• Zegar sprzętowy może być synchronizowany pomiędzy kartami (poprzez SDK)

Przechwytywanie wideo SG-DMA

• ~400 MB/s na kanał przepustowości DMA w systemie PCIe 2.0
• ~200 MB/s na kanał przepustowości DMA w systemie PCIe 1.0
• Obsługa automatycznego wykrywania kafelkowej powierzchni GPU Intel
• Obsługa DirectGMA dla chipsetów kart graficznych AMD
• Obsługa GPUDirect dla chipsetów kart graficznych Nvidia

SDK

• Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności

Ulepszenia sterowników Windows

• Wszystkie opcje mogą być kontrolowane przez trzy poziomy klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia.
• Nazwy filtrów wideo, audio i Crossbar można dostosować za pomocą kluczy rejestru

Aktualizacja oprogramowania sprzętowego

• Wiele kart w jednym systemie może być aktualizowanych jednocześnie
• Karty mogą być aktualizowane bez wyłączania systemu (w większości przypadków, nawet restart nie jest potrzebny)
• Bezpieczna aktualizacja. W przypadku wyłączenia zasilania lub awarii systemu podczas aktualizacji oprogramowania układowego, zostanie ono automatycznie przywrócone do wersji początkowej. Ta funkcja jest dostępna tylko dla oprogramowania sprzętowego w wersji 1.21 i nowszych.

Wskaźnik LED

• Diody LED stanu wskazują stan pracy każdego kanału:
  Wolne pulsowanie: sygnał wejściowy odblokowany
  Świeci: sygnał wejściowy zablokowany
  Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA
  Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie

Wymiary

• Karta rozszerzeń PCIe x4 o normalnym profilu:
  115,9 mm x 91,29 mm (bez wspornika PCI)

Pobór mocy

• Maksymalny prąd przy 12 V: ~ 0,8 A
• Maksymalny prąd przy 3,3 V: ~ 0,55 A
• Maksymalny pobór mocy: ~ 11.4 W

Środowisko pracy

• Temperatura pracy: 0 do 60 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
