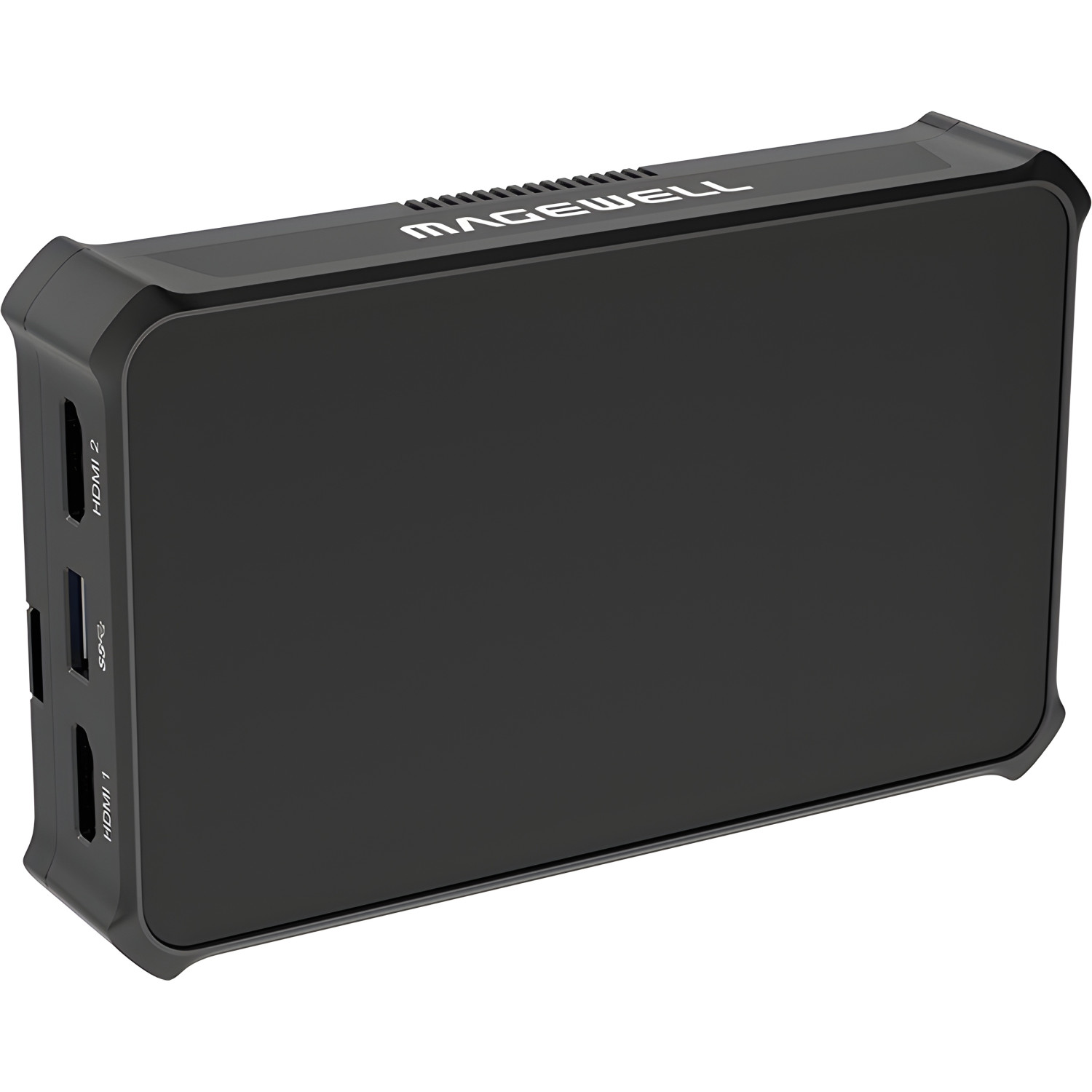

Magewell Director Mini (55110)

Elastyczne layouty i zaawansowane narzędzia produkcyjne
Intuicyjny interfejs użytkownika Director Mini jest dostępny za pośrednictwem zintegrowanego ekranu dotykowego AMOLED. Użytkownicy mogą definiować wiele scen, które łączą wejścia wideo i audio na żywo ze strumieniami sieciowymi, źródłami multimediów i grafiką, a następnie przełączać lub przechodzić między tymi scenami w locie. Narzędzia produkcyjne, w tym kluczowanie kolorem, grafika i telestacja, dodatkowo wzbogacają zawartość.

Wysoka jakość strumieniowania i nagrywania
Director Mini może kodować wideo w rozdzielczości do 1080p przy 60 klatkach na sekundę i przepływności do 30 Mb/s. Produkcje mogą być przesyłane strumieniowo przez RTMP do popularnych platform, takich jak YouTube™ Live, Facebook™ Live lub niestandardowych miejsc docelowych. Wyjście SRT obsługuje wysokiej jakości zdalne przepływy pracy, podczas gdy wyjście NDI® HX3 jest idealne do lokalnej produkcji opartej na protokole IP. Materiał może być również nagrywany na kartę SD, pamięć flash USB lub pamięć wewnętrzną urządzenia.

Specyfikacja techniczna Magewell Director Mini (55110):

Wejście wideo

HDMI

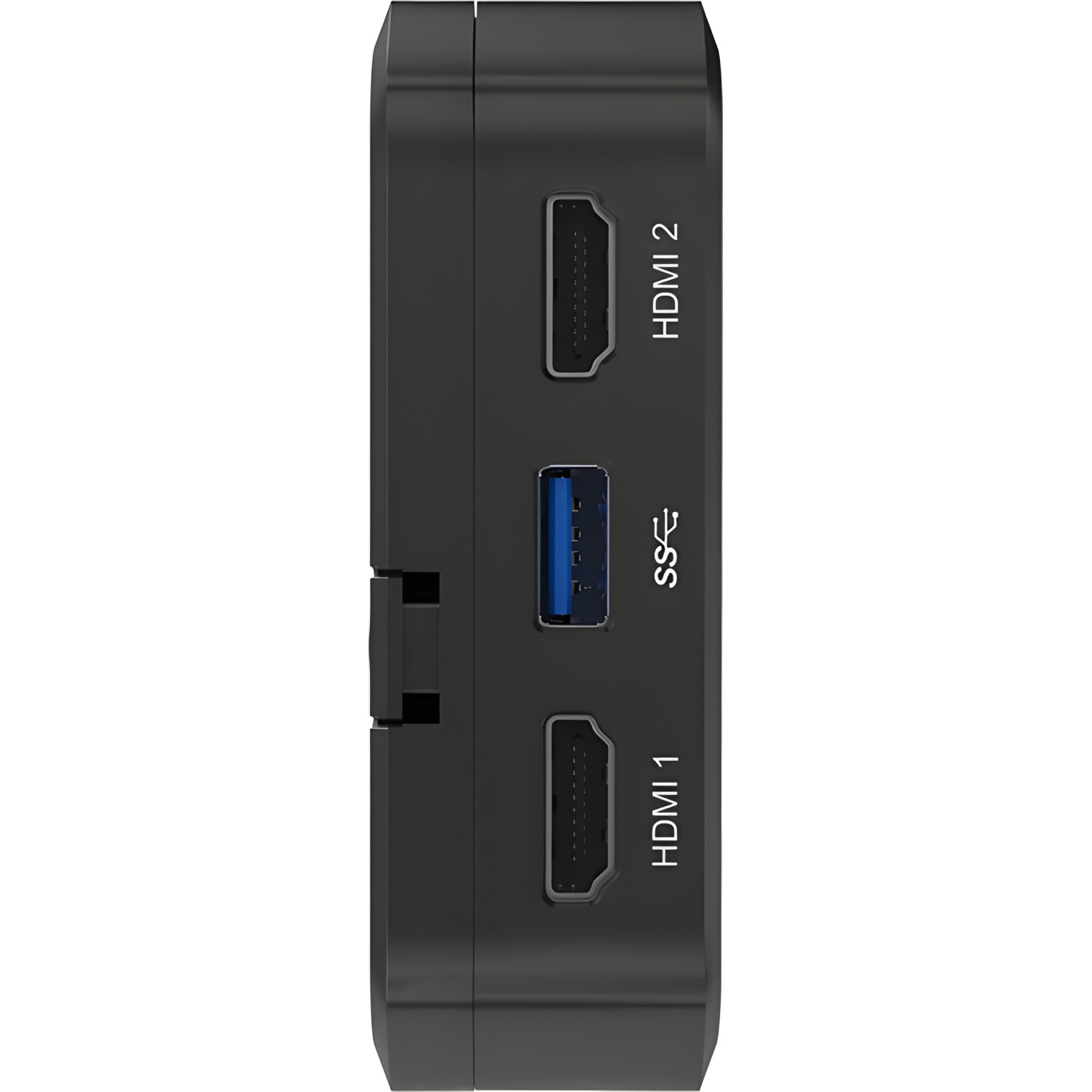

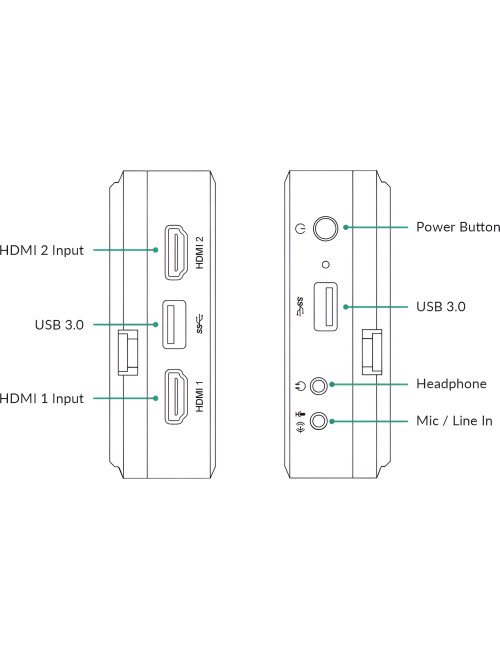

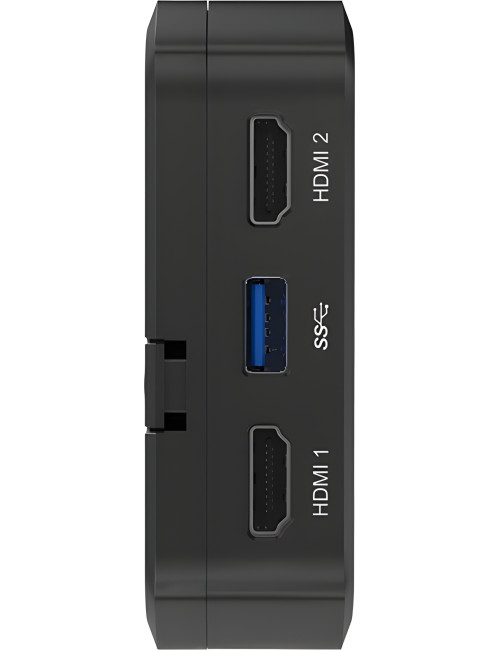

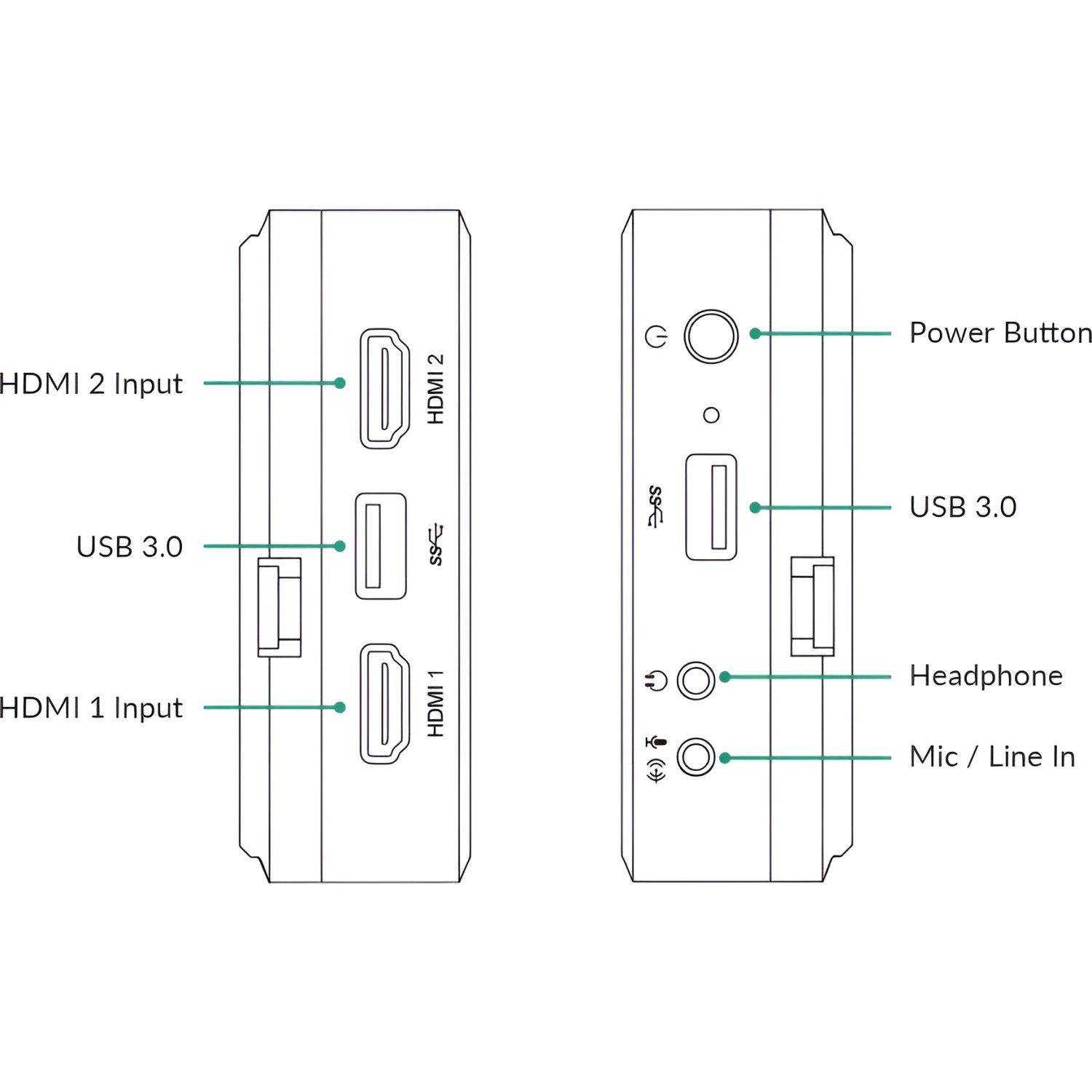

• Port: 2x port HDMI 2.0 typu A


• Typowa rozdzielczość/częstotliwość klatek:
  4096x2160p/3840x2160p 23.98/24/25/29.97/30/59.94/60
  1920x1080p 23.98/24/25/29.97/30/50/59.94/60
  1920x1080i 25/29,97/30
  1280x720p 23.98/24/25/29.97/30/50/59.94/60
  720x576p 50/100
  720x576i 25/50
  720x480p 59.94/60
  720x480i 29,97/30


• Głębia kolorów: 8/10/12 bitów
• Próbkowanie kolorów: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2

USB

• Port: 2x port USB 3.0 typu A, 1x port USB 3.0 typu C
• Format: YUYV, MJPG, NV12
• Rozdzielczość/częstotliwość klatek:
  Pojedyncze wejście USB-A: Do 1920x1080p, 60 kl.
  Pojedyncze wejście USB-C: Do 1920x1080p, 60 kl.
  Podwójne wejście USB-A: Do 1920x1080p, 50fps + 1920x1080p, 30fps
  Jedno wejście USB-A + jedno wejście USB-C: Do 1920x1080p, 60fps + 1920x1080p, 60fps

Kamera telefonu

• Tryb połączenia: LAN
• Rozdzielczość/liczba klatek na sekundę: Do 1080p, 60 kl.

Strumień SRT

• Kodek: H.264, H.265
• Rozdzielczość/liczba klatek na sekundę: Do 1080p, 60 kl.

Strumień RTMP

• Kodek: H.264
• Rozdzielczość/liczba klatek na sekundę: Do 1080p, 60 kl.

RTMP push

• Kodek: H.264
• Rozdzielczość/liczba klatek na sekundę: Do 1080p, 60 kl.

Strumień NDI

• NDI|HX2, NDI|HX3, Full NDI
• Kodek: H.264, H.265
• Rozdzielczość/liczba klatek na sekundę: Do 1080p, 60 kl.

Wideo

• Rozdzielczość: Do 4K
• Kodek: H.264, H.265
• Format: MOV/MP4

Obraz

• Format: JPEG/PNG/BMP

Wejście audio

• Wejście mikrofonowe/liniowe: 1x jack 3,5 mm, 2-kanałowe, 48 kHz, 16-bitowe
• Wejście audio z portu HDMI: 2-kanałowe, 48 KHz, 16-bitowe
• Wejście audio z portu USB: 2-kanałowe, 48 KHz, 16-bitowe
• Wejście audio z urządzenia Bluetooth: 2-kanałowe, 48 KHz, 16-bitowe
• Wejście audio z mikrofonu telefonu
• Dźwięk ze strumienia SRT
• Dźwięk ze strumienia RTMP
• Dźwięk ze strumienia NDI
• Dźwięk osadzony w plikach wideo
• Dźwięk ze strony internetowej służącej jako GFX
• Muzyka w tle (BGM): Pliki MP3, M4A, WAV

Wyjście wideo

Przesyłanie strumieniowe i nagrywanie

• Kodek: H.264, H.265
• Rozdzielczość: 1080p, 720p, 540p, 360p (tylko dla NDI)
• Liczba klatek na sekundę: 60/59,94/50/30/29,97/25/24/23,98/15 fps (opcje kodowania zmieniają się wraz z liczbą klatek na sekundę pokazu).


• Szybkość transmisji:
  NDI® HX3: do 62,0 Mb/s, do 1,5 Mb/s
  Inne: do 30,0 Mb/s, do 256 kb/s


• Interwał klatek kluczowych: konfigurowalny
• Profil: Profil wysoki, profil główny, profil podstawowy
• Tryb szybkości transmisji: VBR, CBR

USB-C

• Port: x1 port USB 3.0 typu C
• Tryb wyjścia: DP-OUT, UVC/UAC
• Rozdzielczość: 1920x1080
• Liczba klatek na sekundę: 60fps, 50fps
• Format próbkowania: RGB 4:4:4

Wyjście audio

• Przesyłanie strumieniowe i nagrywanie: 2-kanałowe, 16-bitowe, 48 KHz, aac, 64kbps/96kbps/128kbps
• Wyjście słuchawkowe: 1x jack 3,5 mm, 2-kanałowe, 48 KHz, 16-bitowe
• Wyjście audio przez urządzenie Bluetooth: 2-kanałowe, 48 KHz, 16-bitowe
• Wyjście audio przez port USB-C: 2-kanałowe, 48 KHz, 16-bitów
• Wyjście audio przez port USB-A: 2-kanałowe, 48 KHz, 16-bitowe/24-bitowe/32-bitowe

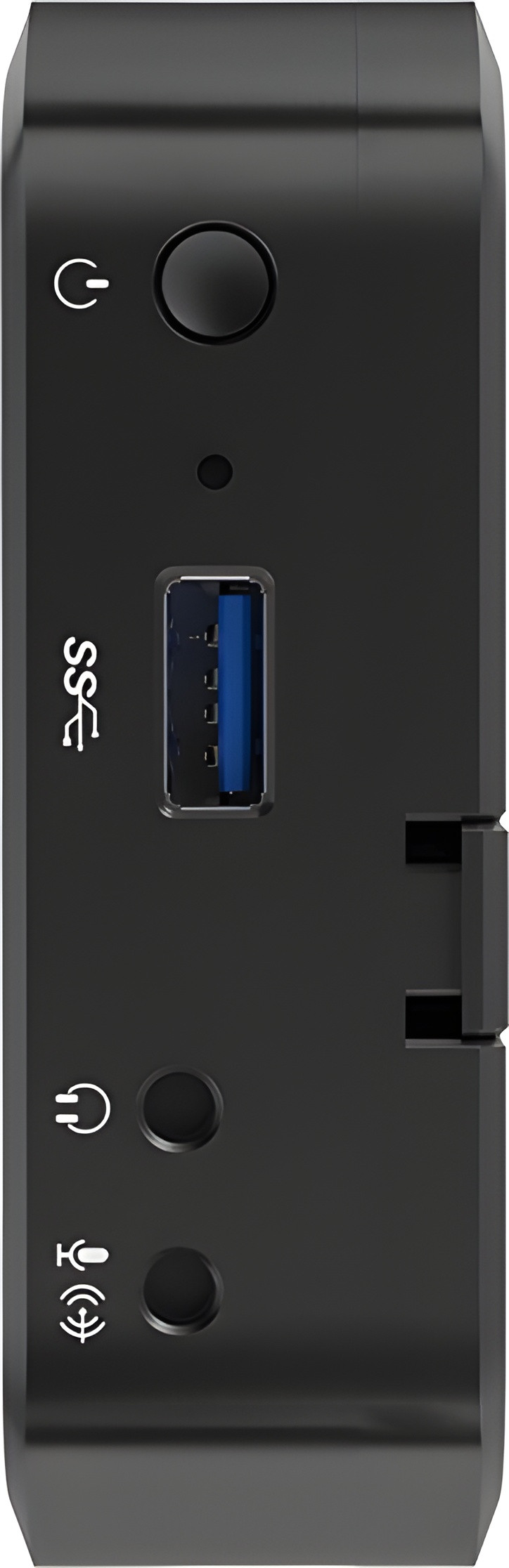

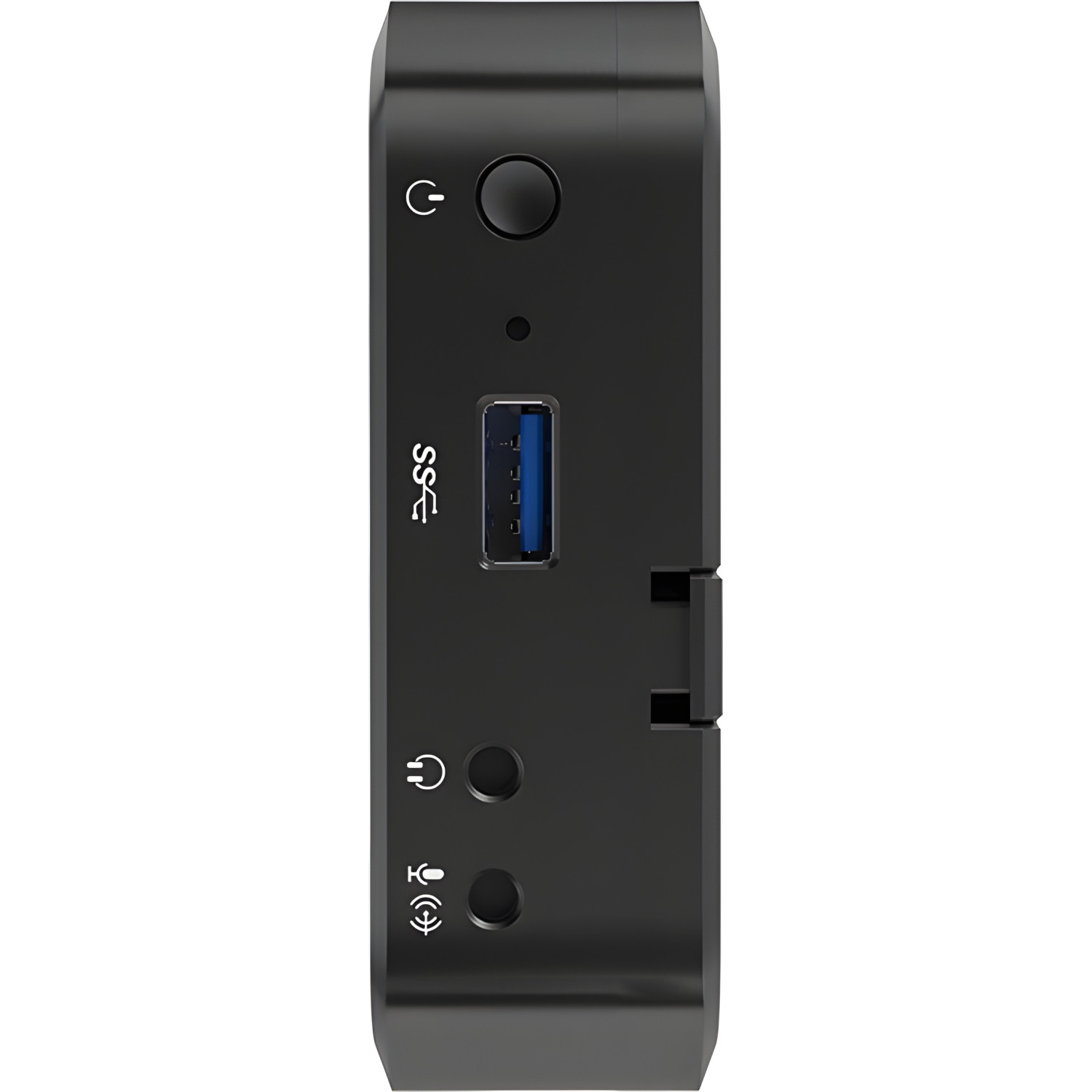

Cechy portu USB-A

• Podłącz do urządzenia USB A/V, takiego jak kamera internetowa, mikrofon USB, głośnik USB itp.
• Podłączanie do modemu USB


• Podłączanie do pamięci flash USB:
  Do przesyłania plików wideo, zdjęć, audio i innych plików multimedialnych, plików aktualizacji oprogramowania układowego, plików dziennika itp.
  Obsługiwany format systemu: FAT32, exFAT i NTFS


• Podłącz do klawiatury USB, aby używać skrótów

Funkcje portu USB-C OUT

• Podłącz do zewnętrznego ekranu:
  Tryb połączenia: Podłącz urządzenie do monitora za pomocą adaptera USB-C do HDMI/VGA/DP.
  Opcje trybu wyświetlania A/V: Clean Program, Preview, Multi-view, Duplicate Screen, Loop HDMI 1, Loop HDMI 2
  Obrót obrazu: Obrót o 90° w lewo lub obrót o 90° w prawo
  Obsługa zewnętrznego ekranu dotykowego do sterowania urządzeniem w trybie Duplicate Screen


• Podłączanie do komputera
  Tryb MTP: Przesyłanie plików wideo, zdjęć, audio i innych plików multimedialnych, plików aktualizacji oprogramowania układowego, plików dziennika itp.
  Tryb UVC/UAC*: Wyjście audio i wideo do oprogramowania do przesyłania strumieniowego
  * Aby przesyłać wideo z pełną liczbą klatek na sekundę, należy użyć kabla USB 3.0 do podłączenia do portu USB 3.0 komputera.
  Podłączanie do innych urządzeń USB, takich jak urządzenia A/V USB, klawiatura USB

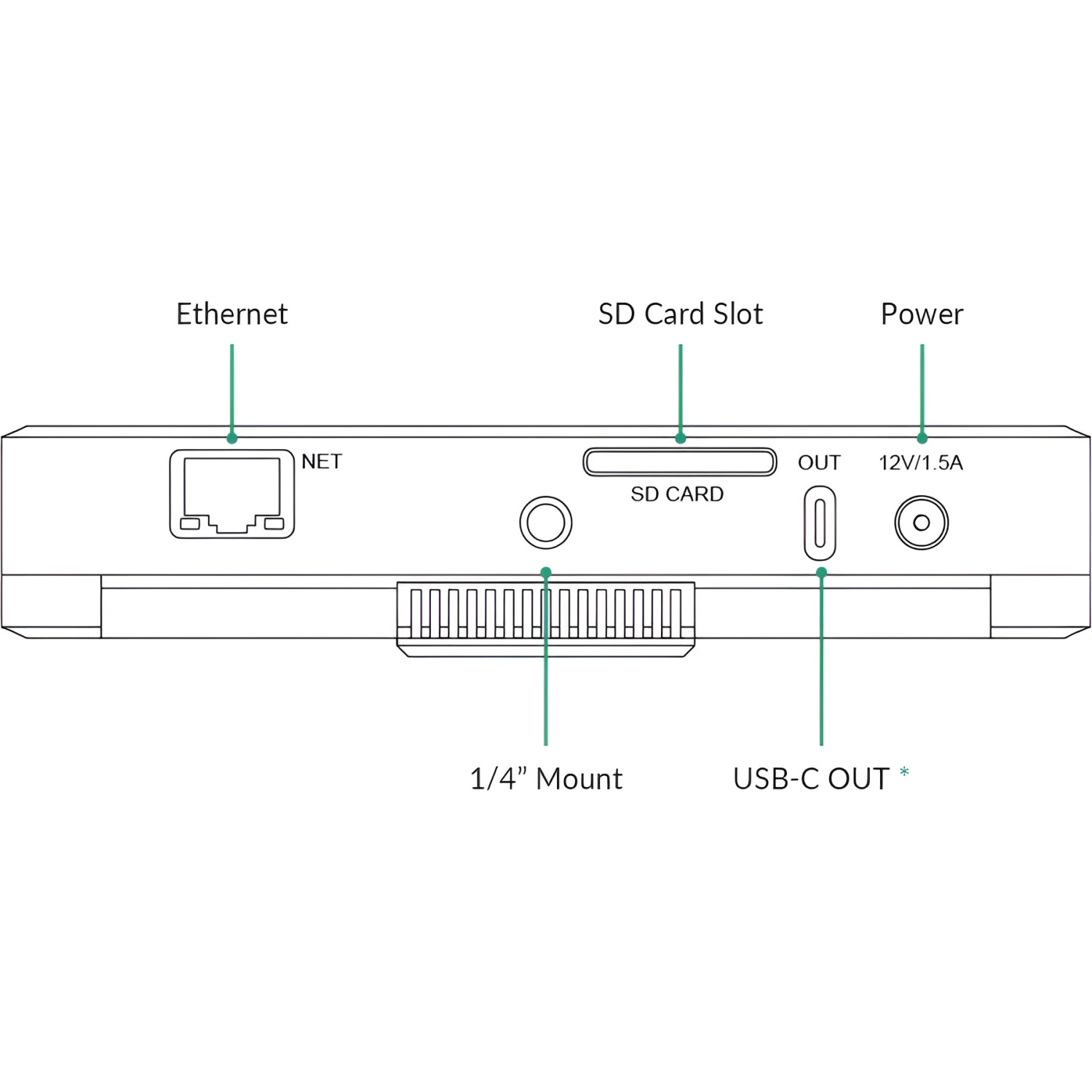

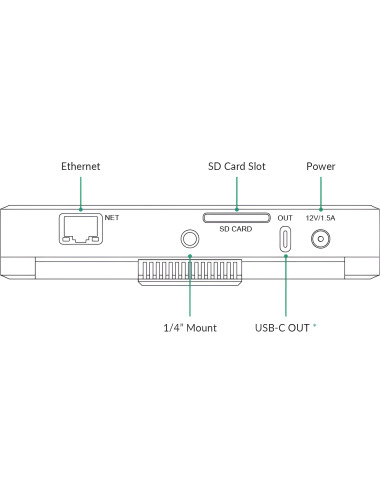

Sieć

• Obsługuje łączenie sieciowe


• Obsługuje Ethernet, WiFi i sieć komórkową:

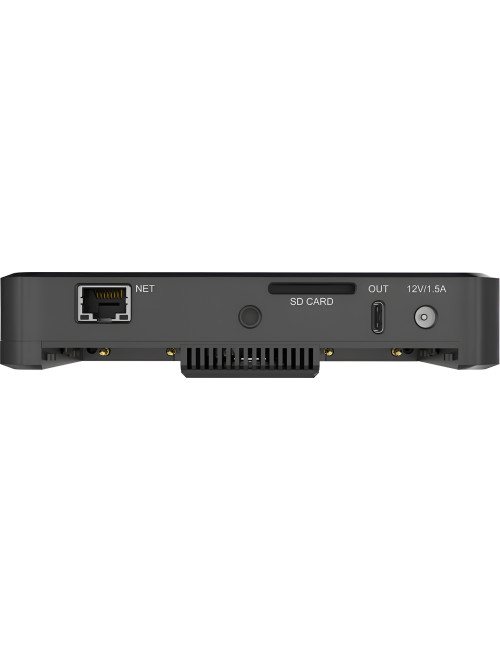

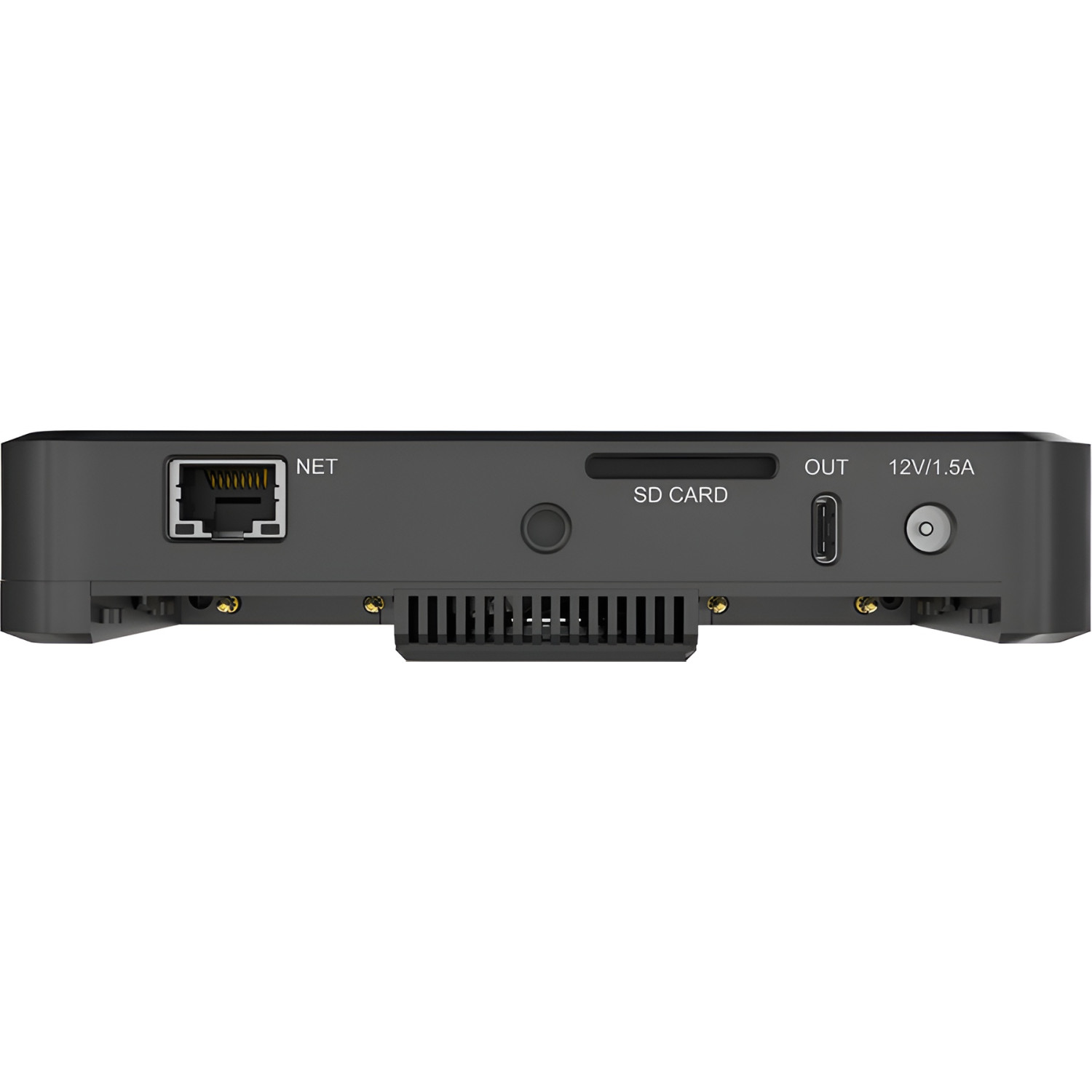

  Ethernet: 1x port RJ45, 10/100/1000 Mbps Base-T
  WiFi: 2.4G/5G, obsługiwane tryby stacji i hotspotu
  Sieć komórkowa: Obsługiwany modem USB (brak w zestawie)


• Obsługuje Bluetooth dla wejścia lub wyjścia audio z urządzeniami Bluetooth, a także obsługuje klawiaturę Bluetooth itp.:
  Bluetooth: BT 5.0

Funkcje

Pokaz (Show)

• Obsługa tworzenia wielu pokazów w trybie poziomym (16:9) lub pionowym (9:16) i zarządzanie nimi
• Obsługa tworzenia pokazów z szybkością 60/59,94/50/30/29,97/25/24/23,98 kl.

Sceny (Scenes)

• Obsługa tworzenia wielu scen w pokazie i zarządzanie nimi
• Obsługa dodawania różnych źródeł, w tym HDMI, WEBCAM, wideo, obrazu, strumienia RTMP, strumienia SRT, kamery telefonu, strumienia NDI, tekstu i koloru
• Obsługa kompozycji wielu widoków w jednej scenie
• Udostępnia wiele narzędzi do edycji, w tym chromakey, przycinanie, przejścia itp.
• Obsługa bezpośredniego przełączania scen lub wyświetlania najpierw podglądu, a następnie przełączania
• Obsługa przełączania scen z natychmiastowym efektem cięcia lub zanikania.

Dźwięk

• Obsługa wyświetlania poziomu i wartości szczytowej za pomocą miernika audio
• Obsługa regulacji poziomu każdego wejścia audio, wyjścia i monitora audio
• Obsługa ustawień globalnych lub opartych na scenach dla źródeł wejściowych audio
• Obsługa funkcji AFV (Audio-follow-video)
• Obsługa monitora solo
• Obsługa przełączania urządzenia monitorującego

GFX

• Obsługuje wiele typów GFX, w tym tytuł, dolną trzecią część, animowany tekst, zegar cyfrowy, zegar analogowy, listę wypunktowaną, media społecznościowe, logo, tablicę wyników, minutnik, stoper, niestandardowy obraz i tekst.
• Obsługa grafiki HTML
• Obsługa wyświetlania wielu GFX i zarządzanie nimi
• Obsługa sterowania tablicą wyników, licznikiem czasu i stoperem w czasie rzeczywistym

BGM

• Obsługa dodawania BGM dla każdej sceny i sterowanie w czasie rzeczywistym

Pióro

• Adnotacje na ekranie w czasie rzeczywistym

Sterowanie PTZ

• Obsługa sterowania kamerą PTZ przez sieć, obsługa Visca UDP, obsługiwane źródła, w tym HDMI, WEBCAM (kamera UVC), strumień SRT, strumień RTMP i strumień NDI

Sterowanie kamerą telefonu

• Sterowanie kamerą telefonu w celu powiększenia lub ustawienia ostrości

Odtwarzanie

• Uchwyć najwspanialsze momenty, spowolnij akcję i zapisz najważniejsze wydarzenia.

Transmisja na żywo

• Natywnie obsługuje strumieniowanie do YouTube, Twitch i Facebook Live
• Obsługuje wybór protokołu RTMP lub HLS do przesyłania strumieniowego do YouTube
• Obsługa strumieniowania przez protokoły SRT, RTMP i RTMPS
• Obsługa dwóch wyjść NDI® HX3, obsługujących światła NDI Tally
• Obsługa dostosowywania parametrów kodowania i wyboru źródła kodowania (Program, HDMI, WEBCAM) dla strumieniowania ISO
• Obsługa przesyłania strumieniowego do dwóch miejsc docelowych jednocześnie
• Obsługa wysyłania komentarzy na żywo jako nakładki na kanał wideo podczas przesyłania strumieniowego do mediów społecznościowych

Nagrywanie

• Obsługa dostosowywania parametrów kodowania
• Obsługuje nagrywanie ISO, aby nagrywać dwa różne źródła jednocześnie lub nagrywać dwukanałowe obrazy o różnej jakości dla jednego źródła, a obsługiwane źródła obejmują program, HDMI, WEBCAM, a także strumień NDI|HX2 i NDI|HX3
• Obsługa zapisywania plików nagrań w formacie MP4 lub MOV w pamięci lokalnej lub na karcie SD
• Obsługa zapisywania plików zrzutów ekranu w formacie PNG na nośniku lokalnym lub karcie SD
• Obsługa dzielenia plików nagrań według czasu lub rozmiaru, do 4 godzin lub 16G
• Obsługa eksportowania lub pobierania plików za pośrednictwem komputera, karty SD, pamięci flash USB, aplikacji lub interfejsu internetowego

Aplikacja Director Utility (Wersja systemu operacyjnego: iOS 11 i nowsze, Android 7.0 i nowsze)

Aparat w telefonie: Używanie telefonu jako kamery

• Przesyłanie strumieniowe zdjęć wykonanych telefonem do urządzenia Director
• Strumieniowe przesyłanie zdjęć wykonanych telefonem do miejsca docelowego za pośrednictwem SRT

Remote Assistant: Zdalne sterowanie urządzeniem Director

• Przełączanie i zarządzanie scenami, ustawianie trybu przełączania i efektu, implementacja FTB, wolna scena oraz sterowanie kamerą PTZ i kamerą telefonu
• Przełączanie i zarządzanie GFX, edycja tekstu i obrazu GFX w czasie rzeczywistym oraz sterowanie tablicą wyników, minutnikiem i stoperem
• Sterowanie dźwiękiem, w tym dostosowywanie poziomu dźwięku, przełączanie urządzenia monitorującego, wyciszanie dźwięku i monitorowanie wyłącznie dźwięku
• Rozpoczynanie/zatrzymywanie nagrywania, robienie zrzutów ekranu i zarządzanie plikami albumów
• Ustawianie serwerów streamingowych, uruchamianie/zatrzymywanie streamingu, wyświetlanie statusu streamingu i wysyłanie komentarzy na żywo jako nakładki
• Kontrola i zarządzanie BGM
• Wykonywanie funkcji skrótów
• Wyświetlanie informacji wejściowych
• Wyświetlanie stanu urządzenia w czasie rzeczywistym
• Zdalne wyłączanie urządzenia

Interfejs sieciowy

• Ustawianie i zarządzanie urządzeniem, wyświetlanie informacji wejściowych, konfiguracja sieci, aktualizacja oprogramowania sprzętowego
• Podgląd i monitorowanie pokazu, przełączanie i zarządzanie pokazami, scenami, GFX, sterowanie dźwiękiem, ustawianie skrótów, wysyłanie komentarzy na żywo jako nakładki itp.
• Ustawianie parametrów kodowania
• Ustawianie serwerów streamingowych, uruchamianie/zatrzymywanie streamingu, wyświetlanie statusu streamingu
• Rozpoczynanie/zatrzymywanie nagrywania, robienie zrzutów ekranu i zarządzanie plikami albumów
• Kontrola i zarządzanie BGM
• Zarządzanie plikami multimedialnymi
• Wyświetlanie statusu urządzenia w czasie rzeczywistym
• Obsługuje rejestrację Magewell Control Hub (V2.1.20 i nowsze) w celu scentralizowanego zarządzania
• Wymagania systemowe: Windows 10 19H1 i nowsze, macOS 10.12 i nowsze, Linux

API

• Zapewnia podstawowe interfejsy API dla systemów sterowania innych firm

OSC

• Obsługuje OSC dla aplikacji innych firm do sterowania urządzeniem

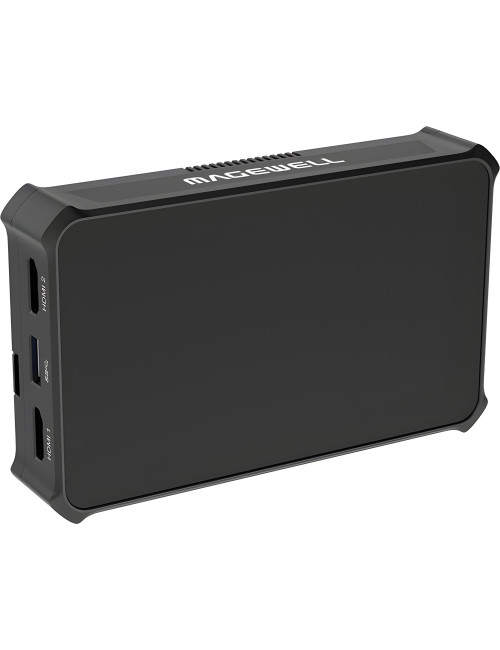

Ekran

• Rozmiar: 5,44"
• Typ: AMOLED
• Współczynnik proporcji: 16:9
• Rozdzielczość: 1920x1080
• Jasność: 350 nitów
• Głębia kolorów: 8-bitowa
• Współczynnik kontrastu: 6000:1
• Gama kolorów: 105% NTSC
• Częstotliwość odświeżania: 60Hz
• Kierunek wyświetlania: Wszystkie
• PPI: 405
• Ekran dotykowy: Pojemnościowy
• Powłoka ekranu: Powłoka zapobiegająca odciskom palców

Pamięć masowa

• Pamięć lokalna: 64 GB
• Karta SD (brak w zestawie): FAT32 (poniżej 128G), NTFS, exFAT

Wymiary

• 147,2 mm x 90 mm x 28,5 mm

Zasilanie

• Zasilanie AC:
  Wejście zasilania: 12V/1,5A
  Maksymalny pobór mocy: 15W

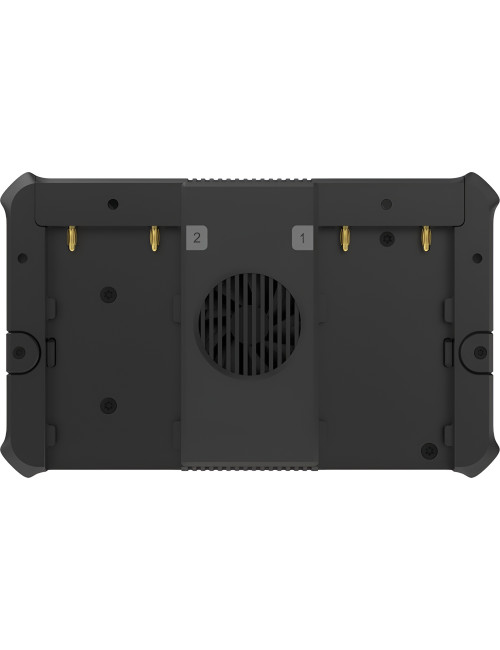

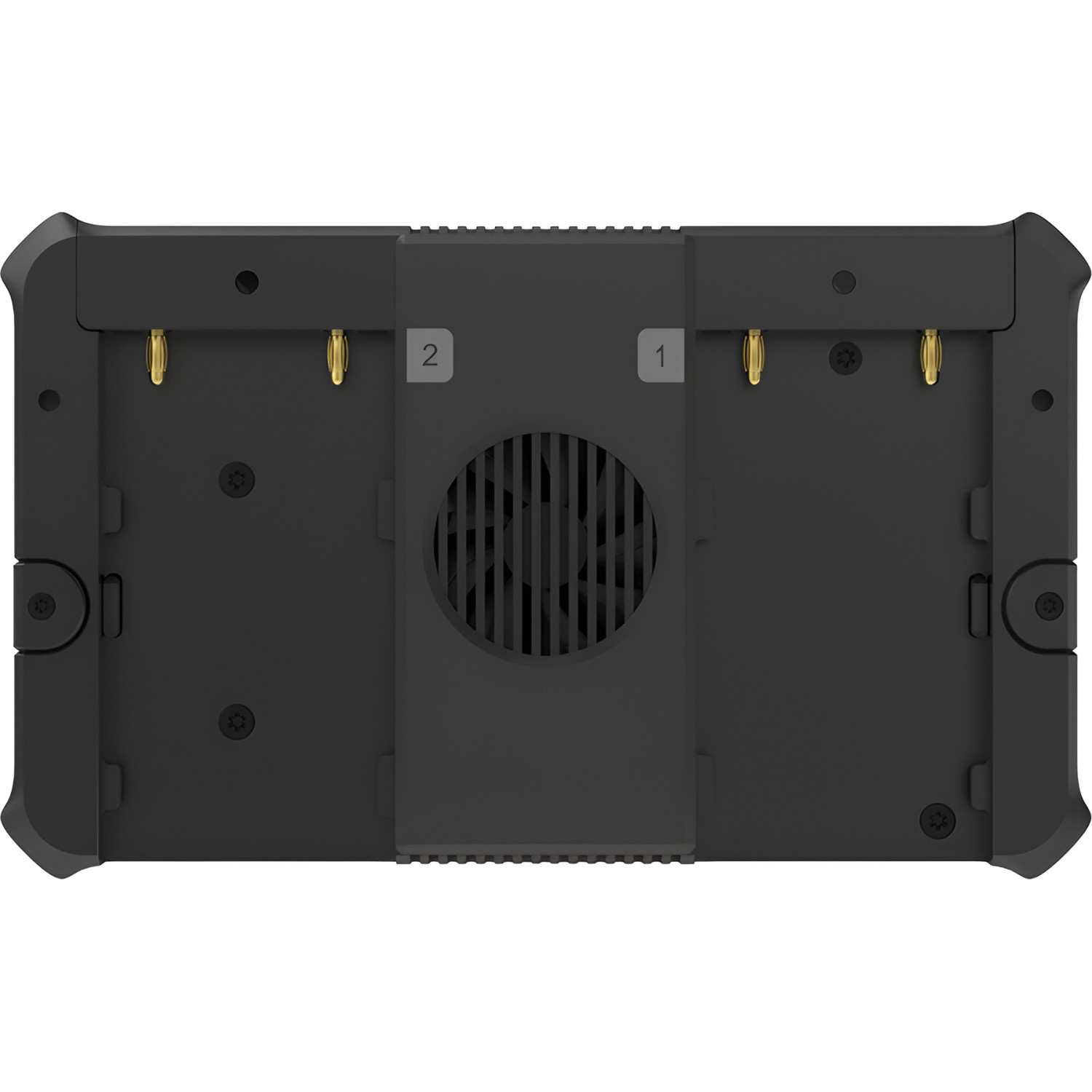

• Akumulator:
  2x DC 7.4V (akumulatory NP-F, brak w zestawie)
  Możliwość wymiany podczas pracy

Środowisko pracy

• Temperatura pracy: -10 do 50 stopni C (zasilanie AC)
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
