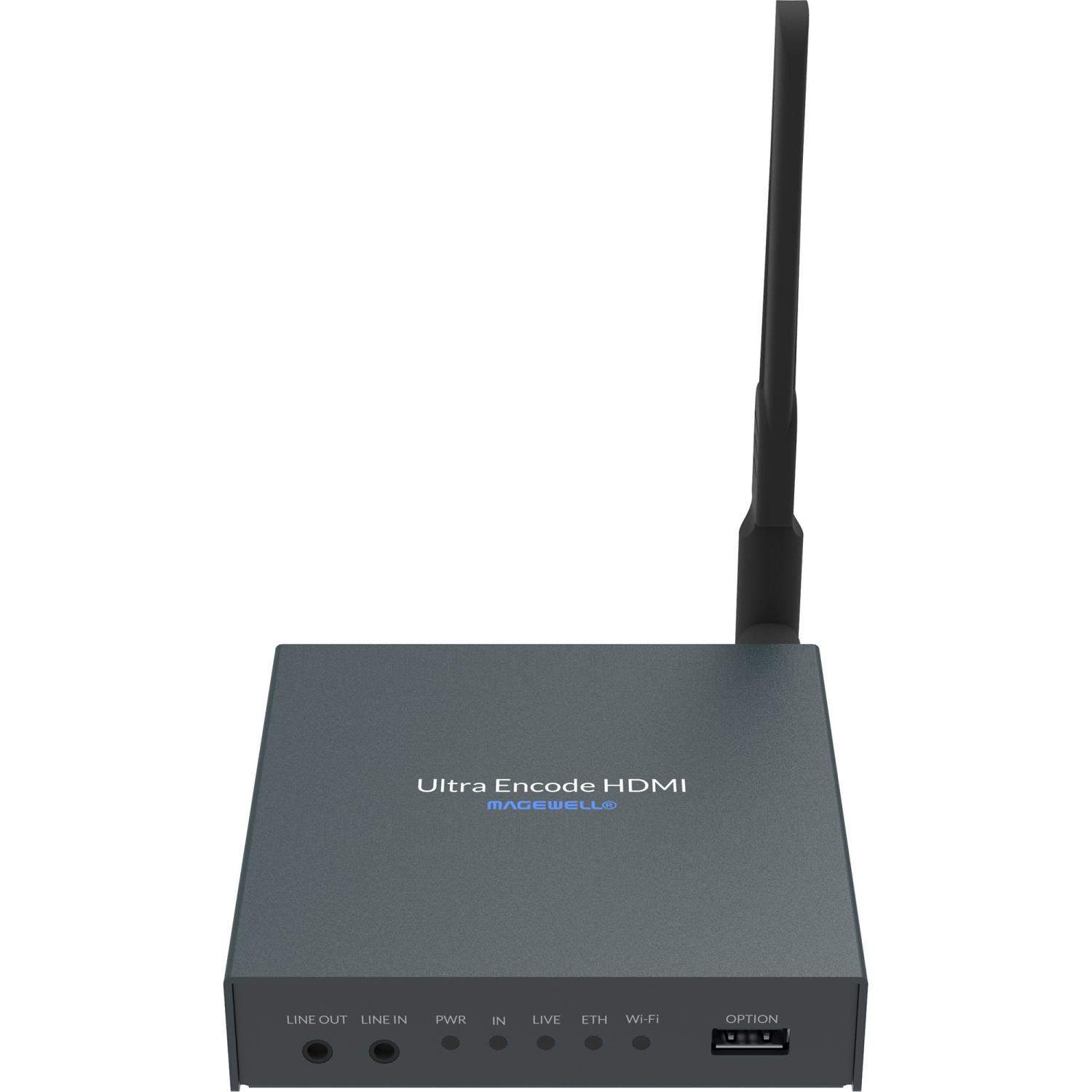

Magewell Ultra Encode HDMI (53110)

Magewell Ultra Encode HDMI obsługuje wysokiej jakości kodowanie H.264, H.265 (HEVC). Umożliwia jednoczesne strumieniowanie wideo Full HD do serwisów Facebook, YouTube, Twitch i innych platform streamingowych. Urządzenie obsługuje również inne protokoły strumieniowania, takie jak SRT, NDI|HX, HLS, RTMP i RTMPS z przewodową lub bezprzewodową łącznością sieciową.

Wejście HDMI obsługuje do 4096x2160 4:4:4/4:2:2 30fps lub 4096x2160 4:2:0 60fps oraz sygnały loop through.

Ultra Encode można łączyć z naszymi dekoderami Pro Convert, tworząc elastyczne infrastruktury AV over IP wykorzystujące technologie NDI®|HX i SRT. Urządzenia można konfigurować i kontrolować za pomocą intuicyjnego interfejsu GUI lub interfejsów API opartych na protokole HTTP, zapewniając integratorom systemów wyjątkową elastyczność wdrażania i integracji.

Elastyczny i niedrogi uniwersalny koder:

• Strumieniowanie na żywo H.264/H.265
• Obsługa protokołów strumieniowania, w tym SRT, NDI|HX, HLS i innych
• Odpowiedni dla różnych środowisk sieciowych

W zestawie:

• Magewell Ultra Encode HDMI (53110)
• Zasilacz
• Kabel USB typu A do typu B
• Kabel HDMI
• Antena Wi-Fi
• Uchwyt T

Specyfikacja techniczna Magewell Ultra Encode HDMI (53110):

Funkcje wejścia

A) Wideo

• Obsługuje HDMI 1.4a, DVI-D


• Typowa rozdzielczość/częstotliwość klatek:
  4096x2160/3840x2160 60fps 4:2:0
  4096x2160/3840x2160 30fps 4:4:4/4:2:2
  2560x1080p 23.98/24/25/29.97/30/50/59.94/60
  1920x1080p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
  1920x1080i 25/29.97/30/50/59.94/60
  1280x720p 23.98/24/25/29.97/30/50/59.94/60/144
  720x576p 50/100/144
  720x576i 25/50
  720x480p 59,94/60/144
  720x480i 29,97/30


• Głębia kolorów: 8/10/12 bitów
• Próbkowanie kolorów: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Niestandardowy EDID

B) Dźwięk

• Wbudowany dźwięk HDMI: 8-kanałowy, 24-bitowy, częstotliwość próbkowania 192 kHz
• Dźwięk z wejścia LINE IN 3,5 mm: 2-kanałowy, 24-bitowy, częstotliwość próbkowania 192 kHz

Kodowanie

A) Wideo

• Bitrate: 16 Mb/s
• Kodowanie dwustrumieniowe: strumień główny i strumień podrzędny


• Główny strumień Rozdzielczość/liczba klatek na sekundę:
  2048x1080p/1920x1200p 60/59.94/50/30/29.97/25/24/15/10/5
  1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
  960x540p/800x600p 60/59.94/50/30/29.97/25/24/15/10/5
  768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/15/10/5
  640x480p/640x360p 60/59.94/50/30/29.97/25/24/15/10/5
  480x360p/480x270p 60/59.94/50/30/29.97/25/24/15/10/5

B) Strumień podrzędny

• Obsługa włączania/wyłączania strumienia podrzędnego


• Rozdzielczość/częstotliwość klatek:
  1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
  960x540p/800x600p 60/59.94/50/30/29.97/25/24/15/10/5
  768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/15/10/5
  640x480p/640x360p 60/59.94/50/30/29.97/25/24/15/10/5
  480x360p/480x270p 60/59.94/50/30/29.97/25/24/15/10/5


• Kodek H.264/H.265 (HEVC):
  Systemowy kod czasowy lub standardowy kod czasowy RP-188 dla ustawienia komunikatu SEI
  Komunikat SEI H.265 (HEVC) obsługuje znak sygnału przeplotu
  Konwersja współczynnika proporcji wideo

Dźwięk

• Kodowanie 2-kanałowe AAC
• Szybkość transmisji: 256/192/128/96/64/48/32/16 kb/s
• Wbudowane źródło wyjściowe audio i wejście liniowe przez LINE OUT

Transmisja strumieniowa na żywo

• Natywnie obsługuje strumieniowanie do:
  Twitch
  YouTube, publikując na osi czasu lub nowe wydarzenie i ustawiając "stworzone dla dzieci".
  Facebook, włączając strumień zapasowy i publikując na osi czasu lub w nowym wydarzeniu.


• Obsługuje protokoły transmisji strumieniowej:
  RTSP
  RTMP/RTMPS
  SRT Caller/SRT Listener
  NDI®|HX2
  HLS
  TS przez UDP/TS przez RTP
  TVU ISSP


• Obsługuje sesje w tym samym protokole transmisji strumieniowej, np.:
  Do 6 sesji TS over RTP i TS over UDP jednocześnie
  Do 6 sesji SRT Caller i SRT Listener jednocześnie, zawierających co najwyżej jedną sesję SRT Listener (maks. 8 klientów jednocześnie)
  Do 6 sesji RTMP i RTMPS jednocześnie


• Obsługa strumieniowania tylko 1 sesji HLS, RTSP lub NDI|HX2
• Obsługa określania strumienia wideo i strumienia audio dla każdej sesji przesyłania strumieniowego

Web UI

• Dostęp do interfejsu użytkownika za pośrednictwem komputera i smartfona
• Wyświetlanie stanu urządzenia w czasie rzeczywistym
• Podgląd zakodowanego wideo
• Ustawianie źródeł wejściowych
• Dostosowywanie parametrów kodowania
• Zarządzanie miejscami docelowymi przesyłania strumieniowego, uruchamianie/zatrzymywanie przesyłania strumieniowego, wyświetlanie stanu przesyłania strumieniowego
• Zarządzanie zadaniami nagrywania
• Ustawianie do 8 nakładek dla każdego strumienia, w tym tekstu, obrazu i zegara
• Aktualizacja oprogramowania sprzętowego
• Obsługuje rejestrację Magewell Control Hub w celu scentralizowanego zarządzania
• Obsługa przeglądarek internetowych Microsoft Edge/Firefox/Chrome/Safari/Opera

API

• Zapewnia interfejsy API dla systemów sterowania innych firm

Połączenia sieciowe

• Ethernet: 1x port RJ45, 10/100/1000 Mbps Base-T
• Wi-Fi: 802.11 a/b/g/n/ac, obsługiwane tryby Station i AP
• Modem USB 4G/5G (brak w zestawie)
• Sieć USB

Porty wejścia/wyjścia

• 2 porty HDMI:
  1 x Wejście
  1 x Loop-through


• 1 x 3,5 mm, wejście liniowe
• 1 x 3,5 mm, wyjście liniowe
• 1 x USB Typ-A

Wskaźniki LED

• Diody LED wskazujące stan zasilania, sygnału wejściowego, przesyłania strumieniowego, połączenia Ethernet i Wi-Fi

Zasilanie i zużycie energii

• DC 5V/3A
• Maksymalny pobór mocy: ~8.62W

Format

• 106,6 mm x 106,2 mm x 25 mm

Otwór montażowy na śrubę

• 2 otwory gwintowane M3
• Standardowe gniazdo 1/4"-20 dostarczane przez wspornik T

Środowisko pracy

• Temperatura pracy: 0 do 40 stopni C
• Temperatura przechowywania: -20 do 40 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
