Magewell Ultra Encode SDI (53120)

Magewell Ultra Encode SDI obsługuje wysokiej jakości kodowanie H.264, H.265 (HEVC). Umożliwia jednoczesne strumieniowanie wideo Full HD do serwisów Facebook, YouTube, Twitch i innych platform streamingowych. Urządzenie obsługuje również inne protokoły strumieniowania, takie jak SRT, NDI|HX, HLS, RTMP i RTMPS z przewodową lub bezprzewodową łącznością sieciową. Wejście SDI obsługuje sygnały wejściowe do 2048x1080 60fps i sygnały pętli.

Ultra Encode można łączyć z naszymi dekoderami Pro Convert, tworząc elastyczne infrastruktury AV over IP wykorzystujące technologie NDI®|HX i SRT. Urządzenia można konfigurować i kontrolować za pomocą intuicyjnego interfejsu GUI lub interfejsów API opartych na protokole HTTP, zapewniając integratorom systemów wyjątkową elastyczność wdrażania i integracji.

Elastyczny i niedrogi uniwersalny koder:

• Strumieniowanie na żywo H.264/H.265
• Obsługa protokołów strumieniowania, w tym SRT, NDI|HX, HLS i innych
• Odpowiedni dla różnych środowisk sieciowych

Seria Ultra Encode od Magewell to uniwersalne enkodery w wersjach SDI i HDMI, oferujące profesjonalnie strumieniowanie ze wsparciem mnóstwa protokołów i obsługą kodeków H.264 oraz H.265. Dzięki wymaganemu zasilaniu 5V/2A istnieje możliwość zasilania urządzeń z powerbanków i innych urządzeń zasilających.

Live Stream
Ultra Encode wspiera strumieniowanie w protokołach RTSP/RTMP/RTMPS/SRT Caller/SRT Listener/NDI|HX2/HLS (push)/TS over UDP/TS over RTP z bitrate do 16 Mbps, z konfigurowalnymi presetami dla jeszcze prostszej obsługi. Niektóre z protokołów mogą być wykorzystane do strumieniowania do wielu destynacji w tym samym czasie.

Produkcja i monitoring
Poza standardowymi protokołami do streamingu, modele Ultra Encode posiadają wsparcie protokołu NDI|HX od Newtek dla produkcji z wykorzystaniem systemów sieciowych i protokołów SRT. Enkodery mogą być zamontowane bezpośrednio na kamerach dla prostej dystrybucji sygnału, a szybki NDI pozwoli na wysyłkę materiału do wielu punktów odbioru w tym samym czasie.

AV przez IP
Magewell Ultra Encode przy pomocy konwerterów Magewell Pro Convert, umożliwi stworzenie elastycznej struktury wysyłki materiału audio-wizualnego dzięki technologiom NDI|HX i SRT. Urządzenia te mogą być konfigurowane i kontrolowane przez interfejs przeglądarki sieciowej lub własne oprogramowanie API oparte na HTTP, co umożliwi integratorom i informatykom na stworzenie pełnych systemów.

W zestawie:

• x1 Magewell Ultra Encode SDI (53120)
• x1 Zasilacz
• x1 Kabel zasilający USB 2.0 typ A do typ B
• x1 Antena Wi-Fi
• x1 Uchwyt typu T

Specyfikacja Magewell Ultra Encode SDI (53120):

Wejście i pętla wideo SDI

• Obsługa standardów SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL(ST 425)/3Gb-DS(ST 425)


• Typowa rozdzielczość/częstotliwość klatek:
  2048x1080p/2048x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1920x1080p/1920x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1280x720p 25/29.97/30/50/59.94/60
  720x576 25p/50i (PAL SD)
  720x480 29,97p/59,94i (NTSC SD)


• Próbkowanie kolorów: YCbCr 10-bit 4:2:2, YCbCr 10-bit 4:4:4, YCbCr 12-bit 4:2:2, YCbCr 12-bit 4:4:4

Dźwięk

• Wbudowany dźwięk SDI: 16-kanałowy, 24-bitowy, częstotliwość próbkowania 192 kHz
• Dźwięk z wejścia LINE IN 3,5 mm: 2-kanałowe, 24-bitowe, częstotliwość próbkowania 192 kHz

Enkodowanie wideo

• Bitrate: 16 Mb/s
• Kodowanie dwustrumieniowe: strumień główny i strumień podrzędny


• Główny strumień Rozdzielczość/liczba klatek na sekundę:
  2048x1080p/1920x1200p 60/59.94/50/30/29.97/25/24/15/10/5
  1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
  960x540p/800x600p 60/59.94/50/30/29.97/25/24/15/10/5
  768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/15/10/5
  640x480p/640x360p 60/59.94/50/30/29.97/25/24/15/10/5
  480x360p/480x270p 60/59.94/50/30/29.97/25/24/15/10/5


• Natywne napisy CEA-608/608 over 708


• Strumień podrzędny (z możliwością wyłączenia)
  Rozdzielczość/częstotliwość klatek:
  1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
  960x540p/800x600p 60/59.94/50/30/29.97/25/24/15/10/5
  768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/15/10/5
  640x480p/640x360p 60/59.94/50/30/29.97/25/24/15/10/5
  480x360p/480x270p 60/59.94/50/30/29.97/25/24/15/10/5


• Kodek H.264/H.265 (HEVC):
  Systemowy kod czasowy lub standardowy kod czasowy RP-188 dla ustawienia komunikatu SEI
  Komunikat SEI H.265 (HEVC) obsługuje znak sygnału przeplotu
  Konwersja współczynnika proporcji wideo
  Kodowanie wideo po usunięciu przeplotu

Enkodowanie dźwięku

• 2-kanałowy dźwięk AAC
• Szybkość transmisji: 256/192/128/96/64/48/32/16 kb/s
• Wbudowane źródło wyjściowe audio i wejście liniowe przez LINE OUT

Funkcje przesyłania strumieniowego

• Natywna obsługa serwisów Facebook, Twitch i YouTube
• Obsługiwane protokoły strumieniowania: RTSP/RTMP/RTMPS/SRT Caller/SRT Listener/NDI|HX2/HLS/TS over UDP/TS over RTP


• Zezwalaj na jednoczesne sesje za pośrednictwem tego samego protokołu przesyłania strumieniowego. Protokoły transmisji strumieniowej są następujące.
  Do 6 sesji TS over RTP i TS over UDP jednocześnie
  Do 6 sesji SRT Caller i SRT Listener jednocześnie, w tym maksymalnie jedna sesja SRT Listener (maks. 8 klientów jednocześnie)
  Do 6 sesji RTMP i RTMPS jednocześnie
  Strumieniowanie tylko 1 sesji HLS, RTSP lub NDI|HX2


• Określanie strumienia głównego lub podstrumienia dla każdej sesji

Strumień na żywo

• Natywnie obsługuje strumieniowanie do
  Twitch
  YouTube, publikując na osi czasu lub w nowym wydarzeniu i ustawiając "stworzone dla dzieci".
  Facebook, włączając strumień zapasowy i publikując na osi czasu lub w nowym wydarzeniu.


• Obsługuje protokoły transmisji strumieniowej:
  RTSP
  RTMP/RTMPS
  SRT Caller/SRT Listener
  NDI®|HX2
  HLS
  TS przez UDP/TS przez RTP
  TVU ISSP


• Obsługuje sesje w tym samym protokole transmisji strumieniowej, np.
  Do 6 sesji TS over RTP i TS over UDP jednocześnie
  Do 6 sesji SRT Caller i SRT Listener jednocześnie, zawierających co najwyżej jedną sesję SRT Listener (maks. 8 klientów jednocześnie)
  Do 6 sesji RTMP i RTMPS jednocześnie
  Obsługa strumieniowania tylko 1 sesji HLS, RTSP lub NDI|HX2


• Obsługa określania strumienia wideo i strumienia audio dla każdej sesji przesyłania strumieniowego

Web UI

• Dostęp do interfejsu użytkownika za pośrednictwem komputera i smartfona
• Wyświetlanie stanu urządzenia w czasie rzeczywistym
• Podgląd zakodowanego wideo
• Ustawianie źródeł wejściowych
• Dostosowywanie parametrów kodowania
• Zarządzanie miejscami docelowymi przesyłania strumieniowego, uruchamianie/zatrzymywanie przesyłania strumieniowego, wyświetlanie stanu przesyłania strumieniowego
• Zarządzanie zadaniami nagrywania
• Ustawianie do 8 nakładek dla każdego strumienia, w tym tekstu, obrazu i zegara
• Aktualizacja oprogramowania sprzętowego
• Obsługuje rejestrację Magewell Control Hub w celu scentralizowanego zarządzania
• Obsługa przeglądarek internetowych Microsoft Edge/Firefox/Chrome/Safari/Opera

API

• Zapewnia interfejsy API dla systemów sterowania innych firm

Połączenia sieciowe

• Ethernet: 1x port RJ45, 10/100/1000 Mbps Base-T
• IEEE 802.3af PoE
• Wi-Fi: 802.11 a/b/g/n/ac, obsługiwane tryby Station i AP
• Modem USB 4G/5G (brak w zestawie)
• Sieć USB

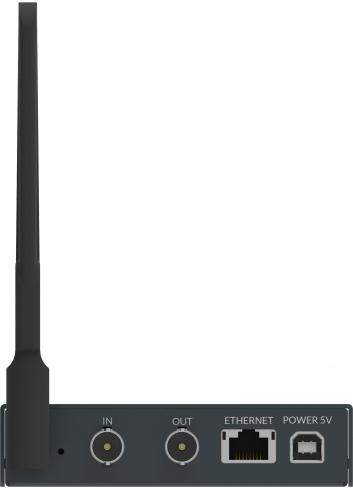

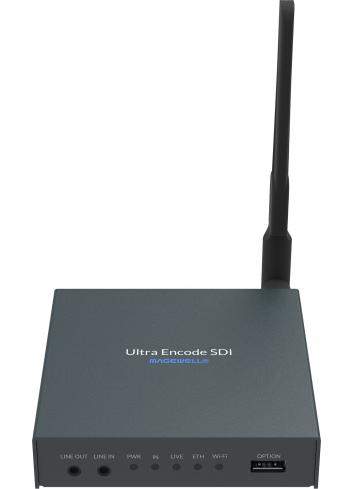

Porty wejścia/wyjścia

• 2 x porty BNC SD/HD/3G
  1 x Wejście
  1 x Pętla przelotowa


• 1 x 3,5 mm LINE IN


• 1 x 3,5 mm LINE OUT


• 1 x USB Typ-A

Wskaźniki LED

• Diody LED wskazujące stan zasilania, sygnału wejściowego, przesyłania strumieniowego, połączenia Ethernet i Wi-Fi

Zasilanie i zużycie energii

• DC 5V/3A
• Maksymalny pobór mocy: ~7.16W

Wymiary

• 106,6 mm x 106,2 mm x 25 mm

Otwór montażowy na śrubę

• 2 otwory gwintowane M3
• Standardowe gniazdo 1/4"-20 dostarczane przez wspornik T

Środowisko pracy

• Temperatura pracy: 0 do 40 stopni C
• Temperatura przechowywania: -20 do 60 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
