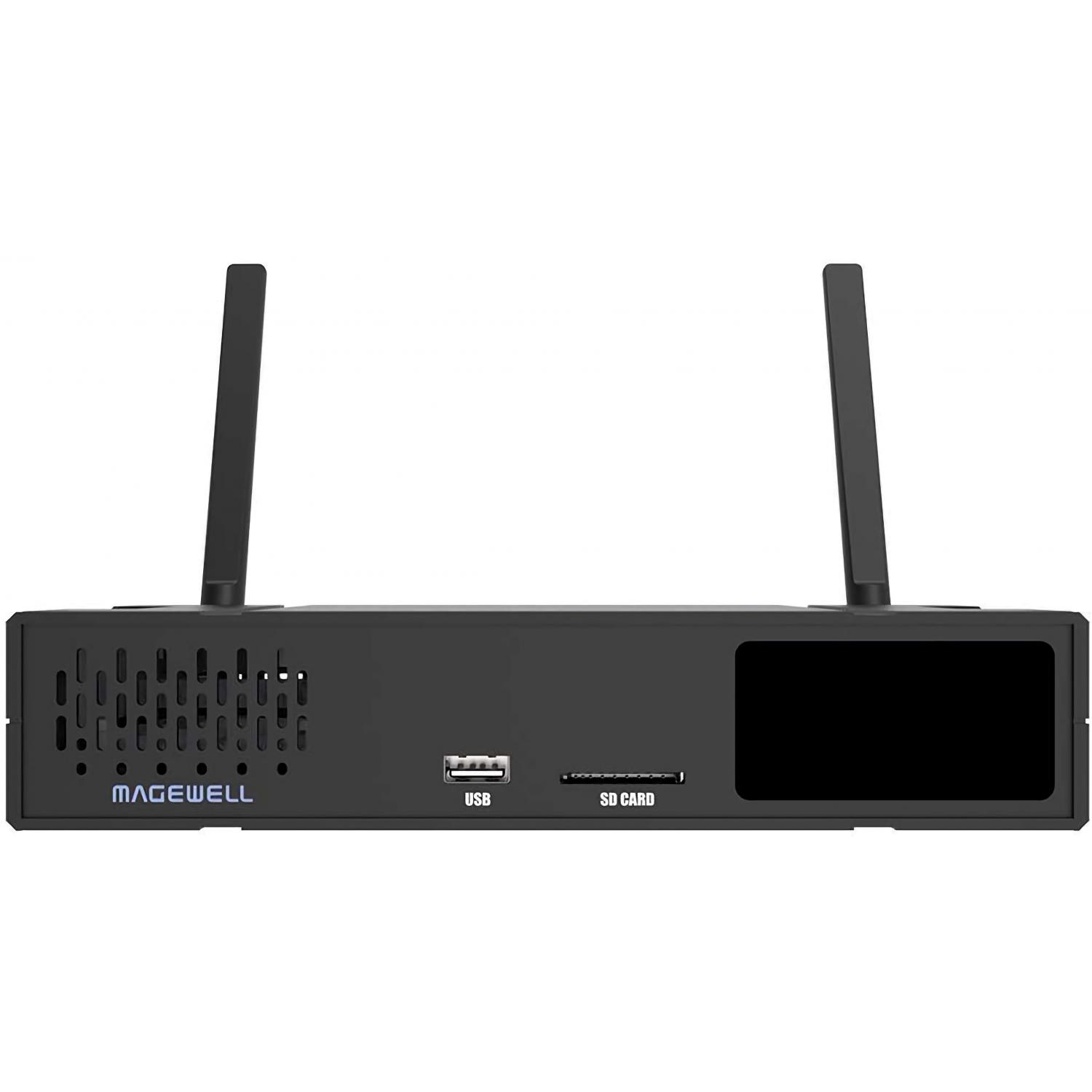

Magewell Ultra Encode AIO (53130)

Przetwarzanie wideo z wielu wejść
Jednokanałowe urządzenie Ultra Encode AIO może przetwarzać jedno źródło sygnału wejściowego na żywo - HDMI lub SDI - lub mieszać obraz z wejść HDMI i SDI (obraz w obrazie lub obok siebie) do jednego wyjścia. Do profilu wyjściowego można zastosować do ośmiu konfigurowalnych przez użytkownika nakładek - w tym tekst, obrazy i zegar.

Elastyczne formaty i protokoły

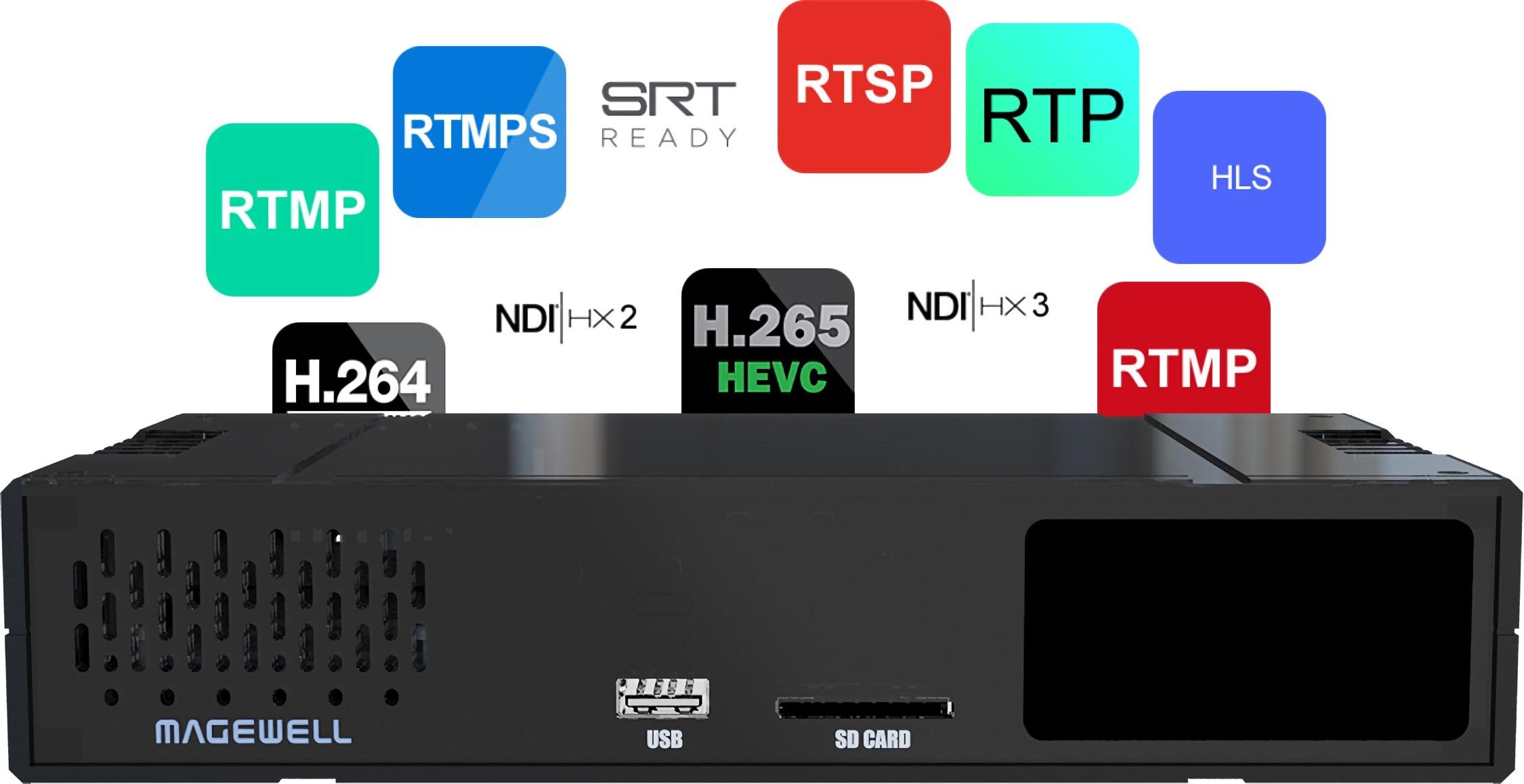

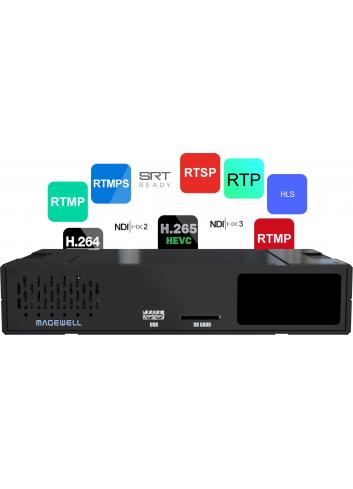

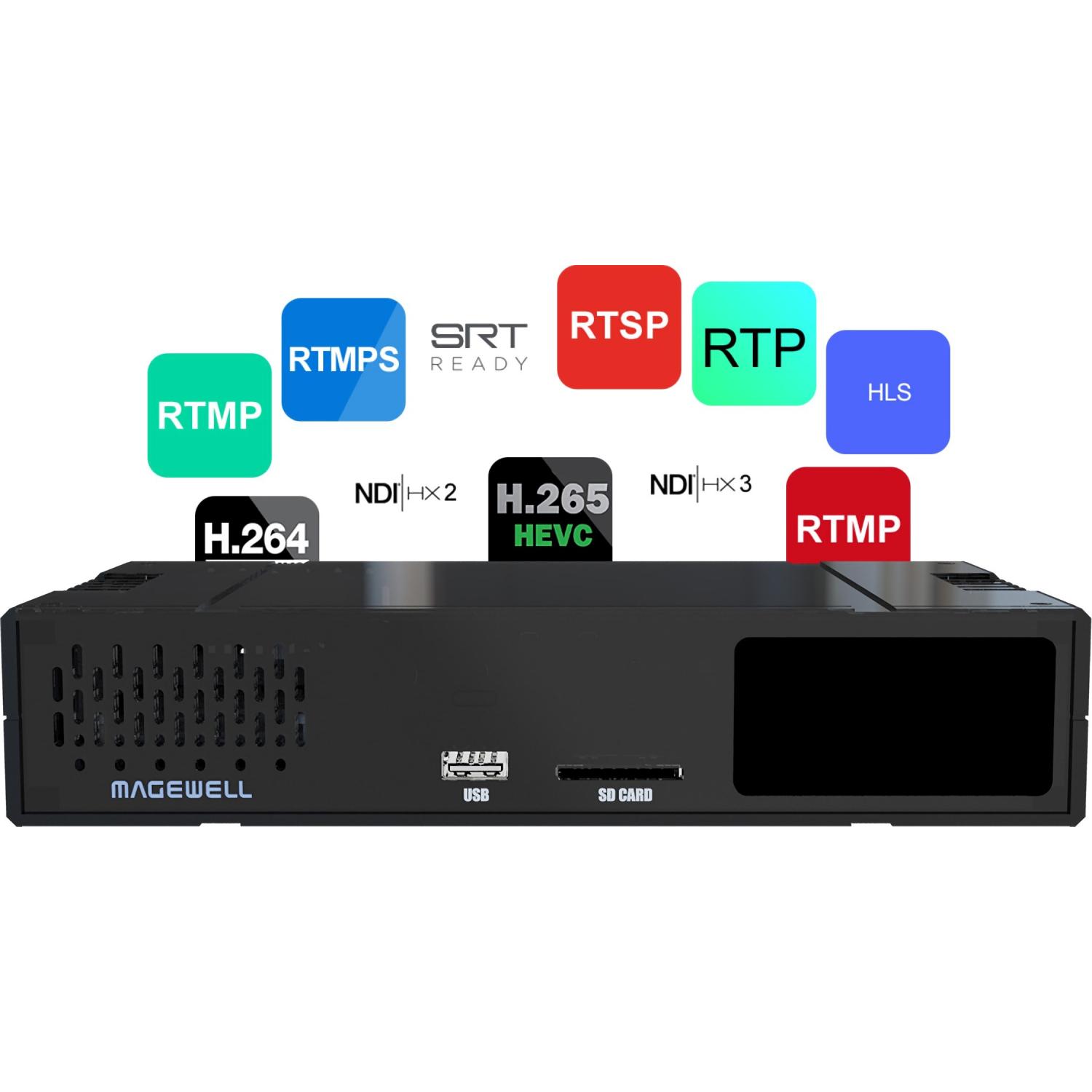

Ultra Encode AIO obsługuje wiele formatów kodowania wideo - w tym H.264, H.265 (HEVC), NDI®|HX 2 i NDI®|HX 3 - oraz szeroką gamę protokołów dostarczania, w tym RTMP, RTMPS, SRT, RTSP, RTP, HLS i technologię ISSP firmy TVU. W formacie AAC można zakodować do ośmiu kanałów audio.

Potężne możliwości przesyłania strumieniowego
Wideo może być przetwarzane w rozdzielczości do 4096x2160 przy 30 klatkach na sekundę ze źródeł HDMI lub do 1080p HD przy 60 klatkach na sekundę z wejścia 3G-SDI urządzenia. Ultra Encode AIO może przesyłać strumień do sześciu różnych miejsc docelowych jednocześnie z przepływnością do 32Mbps na strumień.

Jednoczesne nagrywanie i przesyłanie strumieniowe

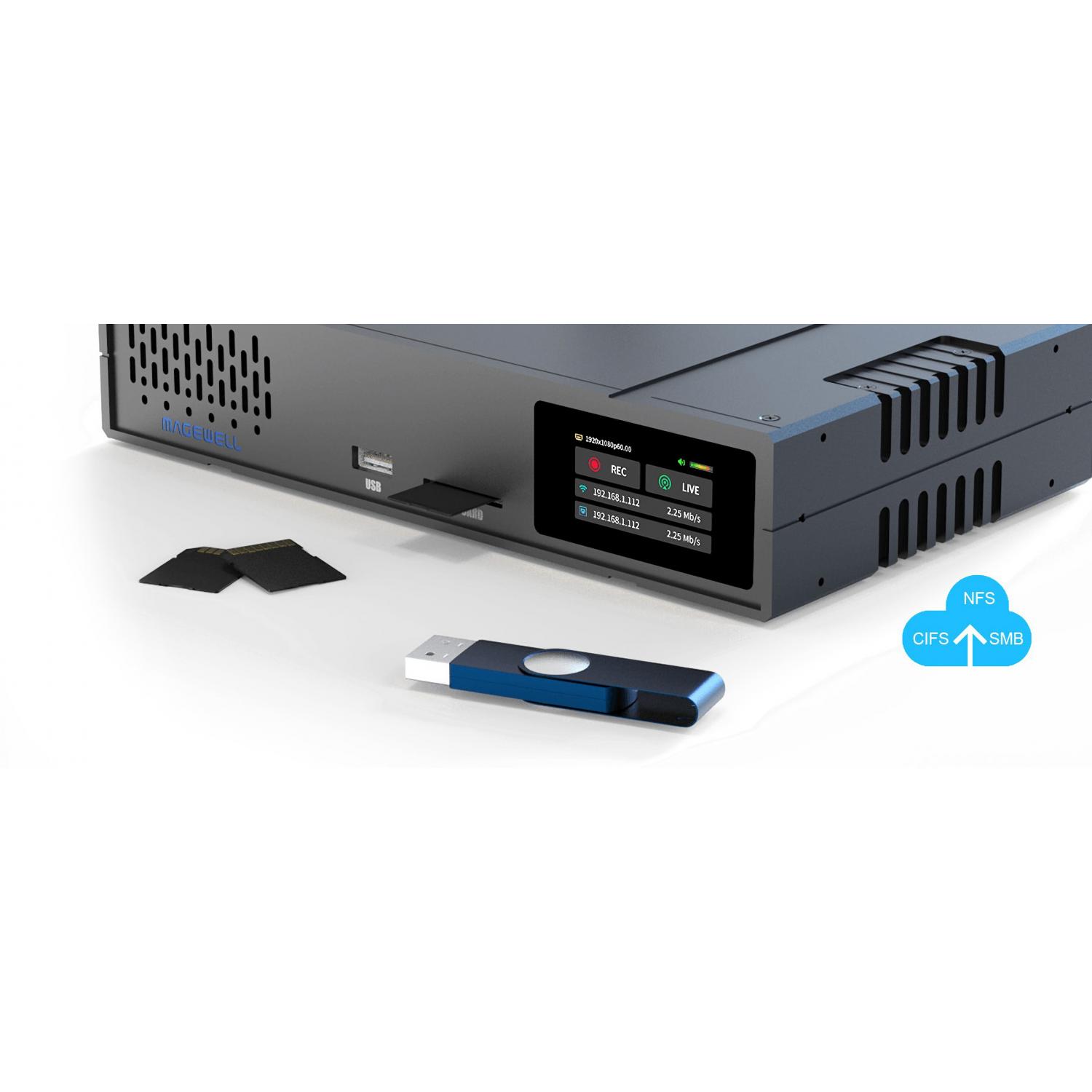

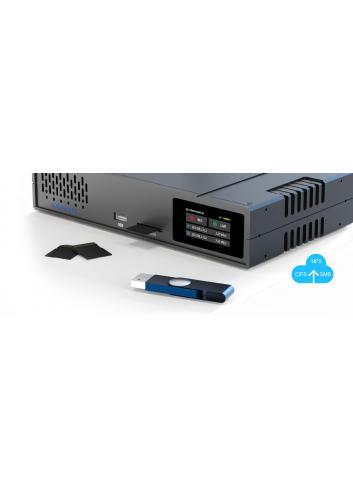

Ultra Encode AIO obsługuje jednocześnie streaming i nagrywanie. Wejścia mogą być nagrywane jako pliki na kartę SD lub zewnętrzne, podłączone do USB urządzenie magazynujące lub sieciowe (NFS, CIFS lub SMB).

Wspieranie nowego NDI®|HX 3
Dla transmisji IP i architektury dystrybucji sygnału AV-over-IP, Ultra Encode AIO obsługuje NDI®|HX 3, najnowszą wersję wysokowydajnej, niskopasmowej opcji w popularnej platformie technologii transportu mediów NDI® IP. Ultra Encode AIO obsługuje również wcześniejszą wersję NDI®|HX 2 w celu zapewnienia szerokiej kompatybilności.

Ultra Encode AIO cechy:

• Miksuje obraz z wejść HDMI i SDI (obraz w obrazie lub obok siebie) do jednego wyjścia
• Umożliwia jednoczesne przeprowadzenie 6 sesji przy użyciu wielu protokołów strumieniowych z prędkością 32Mbps na sesję
• Obsługa wysokowydajnego, niskopasmowego protokołu NDI®|HX 3
• Obsługa harmonogramu przesyłania strumieniowego i nagrywania
• Możliwość montażu w rack

W zestawie:

• x1 Magewell Ultra Encode AIO (53130)
• x1 Zasilacz
• x1 Kabel HDMI
• x1 Antena Wi-Fi
• x7 śrub M2.5
• x1 Płytka mocująca
• x1 Krótkie ucho rack 1U
• x2 Długie ucho rack 1U

Specyfikacja techniczna Magewell Ultra Encode AIO (53130):

Wejście i przelotka

A) HDMI

• Obsługuje HDMI 1.4a, DVI-D


• Typowa rozdzielczość/częstotliwość klatek:
  4096x2160/3840x2160 60fps 4:2:0
  4096x2160/3840x2160 30fps 4:4:4/4:2:2
  2048x1080p/2048x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1920x1080p/1920x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1280x720p 25/29.97/30/50/59.94/60
  720x576 25p/50i (PAL SD)
  720x480 29,97p/59,94i (NTSC SD)


• Głębia kolorów: 8/10/12 bitów
• Próbkowanie kolorów: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Niestandardowy EDID

B) SDI

• Obsługa standardów SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL(ST 425)/3Gb-DS(ST 425)


• Typowa rozdzielczość/częstotliwość klatek:
  2048x1080p/2048x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1920x1080p/1920x1080i 23.98/24/25/29.97/30/47.95/48/50/59.94/60
  1280x720p 25/29.97/30/50/59.94/60
  720x576 25p/50i (PAL SD)
  720x480 29,97p/59,94i (NTSC SD)


• Próbkowanie kolorów: YCbCr 10-bit 4:2:2, YCbCr 10-bit 4:4:4, YCbCr 12-bit 4:2:2, YCbCr 12-bit 4:4:4

C) Dźwięk

• Wbudowany dźwięk SDI: 16-kanałowy, 24-bitowy, częstotliwość próbkowania 192 kHz
• Wbudowany dźwięk HDMI: 8-kanałowy, 24-bitowy, częstotliwość próbkowania 192 kHz
• Dźwięk z wejścia LINE IN 3,5 mm: 2-kanałowy, 24-bitowy, częstotliwość próbkowania 192 kHz

Kodowanie Wideo

A) Szybkość transmisji:
NDI® HX3: do 62,0 Mb/s, do 1,5 Mb/s
Inne: do 32,0 Mb/s, do 256 kb/s

B) Kodowanie dwustrumieniowe: strumień główny i podstrumień

C) Główny strumień - Rozdzielczość/częstotliwość klatek:
4096x2160p/3840x2160p 30/29.97/25/24/15/10/5
2560x1440p/2048x1080p/1920x1200p 60/59.94/50/30/29.97/25/24/15/10/5
1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/15/10/5
1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/15/10/5
1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/15/10/5
1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/15/10/5
1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
960x540p/800x600p 60/59.94/50/30/29.97/25/24/15/10/5
768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/15/10/5
640x480p/640x360p 60/59.94/50/30/29.97/25/24/15/10/5
480x360p/480x270p 60/59.94/50/30/29.97/25/24/15/10/5

• Natywne napisy CEA-608/608 over 708 dla SDI



D) Strumień podrzędny

• Obsługa włączania/wyłączania strumienia podrzędnego:


• Rozdzielczość/liczba klatek na sekundę:
  1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/15/10/5
  1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/15/10/5
  1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
  960x540p/800x600p 60/59.94/50/30/29.97/25/24/15/10/5
  768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/15/10/5
  640x480p/640x360p 60/59.94/50/30/29.97/25/24/15/10/5
  480x360p/480x270p 60/59.94/50/30/29.97/25/24/15/10/5



E) Kodek H.264/H.265 (HEVC):
Systemowy kod czasowy lub standardowy kod czasowy RP-188 dla ustawienia komunikatu SEI
Komunikat SEI H.265 (HEVC) obsługuje znak sygnału przeplotu
Konwersja proporcji obrazu
Obrót obrazu: 0°, 90°, 180°, 270°
Kadrowanie

Enkodowanie Audio

A) Kodowanie do 8 strumieni audio

• SDI:
  Do mapowania można wybrać do 8 kanałów, gdy wejście SDI przenosi więcej niż 8 kanałów audio.
  Obsługuje mapowanie między kanałami źródłowymi i zakodowanymi kanałami audio
  Zawiera 1 strumień 8-kanałowy i 7 strumieni 2-kanałowych


• HDMI:
  Obsługuje do 8 kanałów źródłowych
  Obsługuje mapowanie między kanałami źródłowymi i zakodowanymi kanałami audio
  Zawiera 1 strumień 8-kanałowy i 7 strumieni 2-kanałowych

B) Bitrate: 256/192/128/96/64/48/32/16 kbps

C) Wyjście wbudowanego dźwięku źródłowego i wejście liniowe przez LINE OUT

Strumień na żywo

A) Natywnie obsługuje strumieniowanie do:
Twitch
YouTube (HLS/RTMP), publikując na osi czasu lub w nowym wydarzeniu i ustawiając "stworzone dla dzieci".
Facebook, włączając strumień zapasowy i publikując na osi czasu lub w nowym wydarzeniu.
WOWZA przez RTMP, dodawanie tokena i publikowanie na osi czasu lub w nowym wydarzeniu.
WOWZA over SRT, ustawienie szyfrowania AES (AES-128/192/256) i publikacja na kanale lub nowe wydarzenie.

B) Obsługuje protokoły przesyłania strumieniowego:
RTSP
RTMP/RTMPS
SRT Caller/SRT Listener
NDI®|HX2/NDI® HX3
HLS
TS przez UDP/TS przez RTP
TVU ISSP
Obsługuje przesyłanie strumieniowe do 6 miejsc docelowych jednocześnie, w tym 1 sesję RTSP/SRT Listener/HLS/ISSP (jeśli jest dołączona) lub 2 sesje NDI®|HX2 (jeśli są dołączone).
Obsługuje wyłącznie 1 sesję NDI® HX3
Obsługa określania strumienia wideo i strumienia audio dla każdej sesji strumieniowej
Obsługa harmonogramu transmisji na żywo

Nagrywanie

A) Obsługuje ustawianie i zarządzanie funkcjami i zadaniami nagrywania

B) Obsługa nagrywania na zewnętrzną kartę SD:
Obsługuje format i test wydajności
Obsługiwany format systemu: FAT32, exFAT i NTFS
Automatyczne przesyłanie plików do zdalnej platformy przechowywania plików

C) Obsługa nagrywania na zewnętrzną pamięć USB:
Obsługiwany format systemu: FAT32, exFAT i NTFS

D) Obsługa nagrywania do sieciowej pamięci masowej (NFS/CIFS):
Obsługiwany format systemu: NFS, CIFS

E) Obsługa nagrywania w pętli i nagrywania normalnego

F) Obsługa zapisywania plików nagrań w formacie MP4, MOV lub TS

G) Obsługa określania strumienia wideo i strumienia audio dla każdego zadania nagrywania

H) Obsługa dostosowywania nazwy i prefiksu pliku nagrania

I) Obsługa dzielenia plików nagrań według czasu:
MP4, MOV: do 4 godzin
TS: bez ograniczeń

J) Obsługa eksportowania lub pobierania plików za pośrednictwem interfejsu użytkownika

K) Obsługa harmonogramu nagrywania

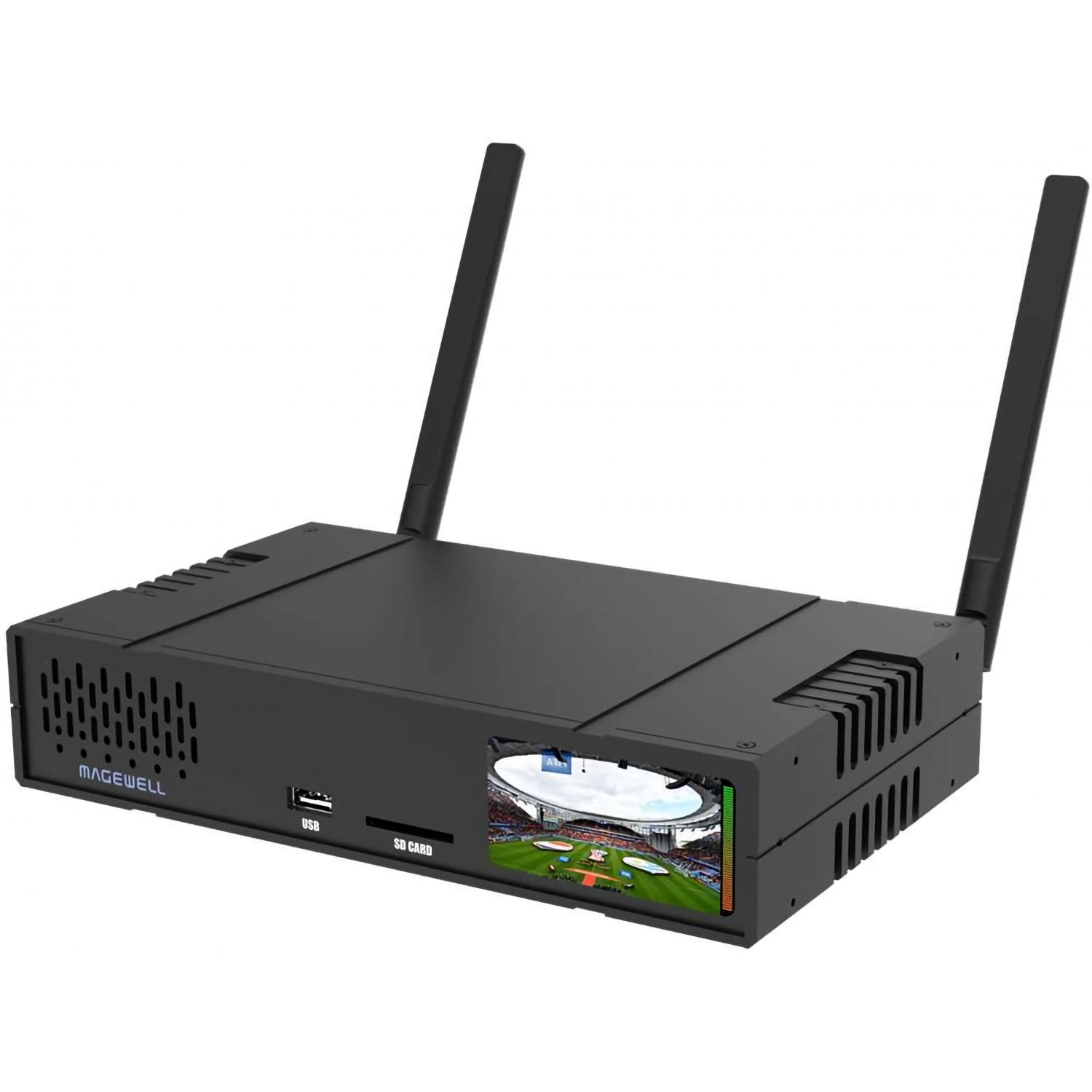

LCD

• Wyświetlacz LCD o przekątnej 1,9 cala i rozdzielczości 320x172
• Wyświetlanie informacji systemowych w czasie rzeczywistym, w tym obrazu podglądu, miernika audio, statusu nagrywania i podglądu na żywo, adresu IP i kodu QR (Web UI).
• Stuknij, aby rozpocząć/zatrzymać nagrywanie/strumieniowanie na żywo

Web UI

• Dostęp do interfejsu użytkownika za pośrednictwem komputera i smartfona
• Podgląd stanu urządzenia w czasie rzeczywistym
• Podgląd zakodowanego wideo
• Ustawianie źródeł wejściowych
• Dostosowywanie parametrów kodowania
• Zarządzanie miejscami docelowymi strumieniowania, uruchamianie/zatrzymywanie strumieniowania, przeglądanie stanu strumieniowania
• Zarządzanie zadaniami nagrywania i nagranymi plikami
• Ustawianie do 8 nakładek dla każdego strumienia, w tym tekstu, obrazu i zegara
• Ustawianie ekranu dotykowego LCD
• Aktualizacja oprogramowania sprzętowego
• Obsługuje rejestrację Magewell Control Hub do scentralizowanego zarządzania
• Obsługa przeglądarek internetowych Microsoft Edge/Firefox/Chrome/Safari/Opera

API

• Udostępnia interfejsy API dla systemów sterowania innych firm

Połączenia sieciowe

• Ethernet: 1x port RJ45, 10/100/1000 Mbps Base-T
• PoE+ (IEEE 802.3at)
• Wi-Fi: 802.11 a/b/g/n/ac, obsługiwane tryby Station i AP
• Modem USB 4G/5G (brak w zestawie)
• Sieć USB

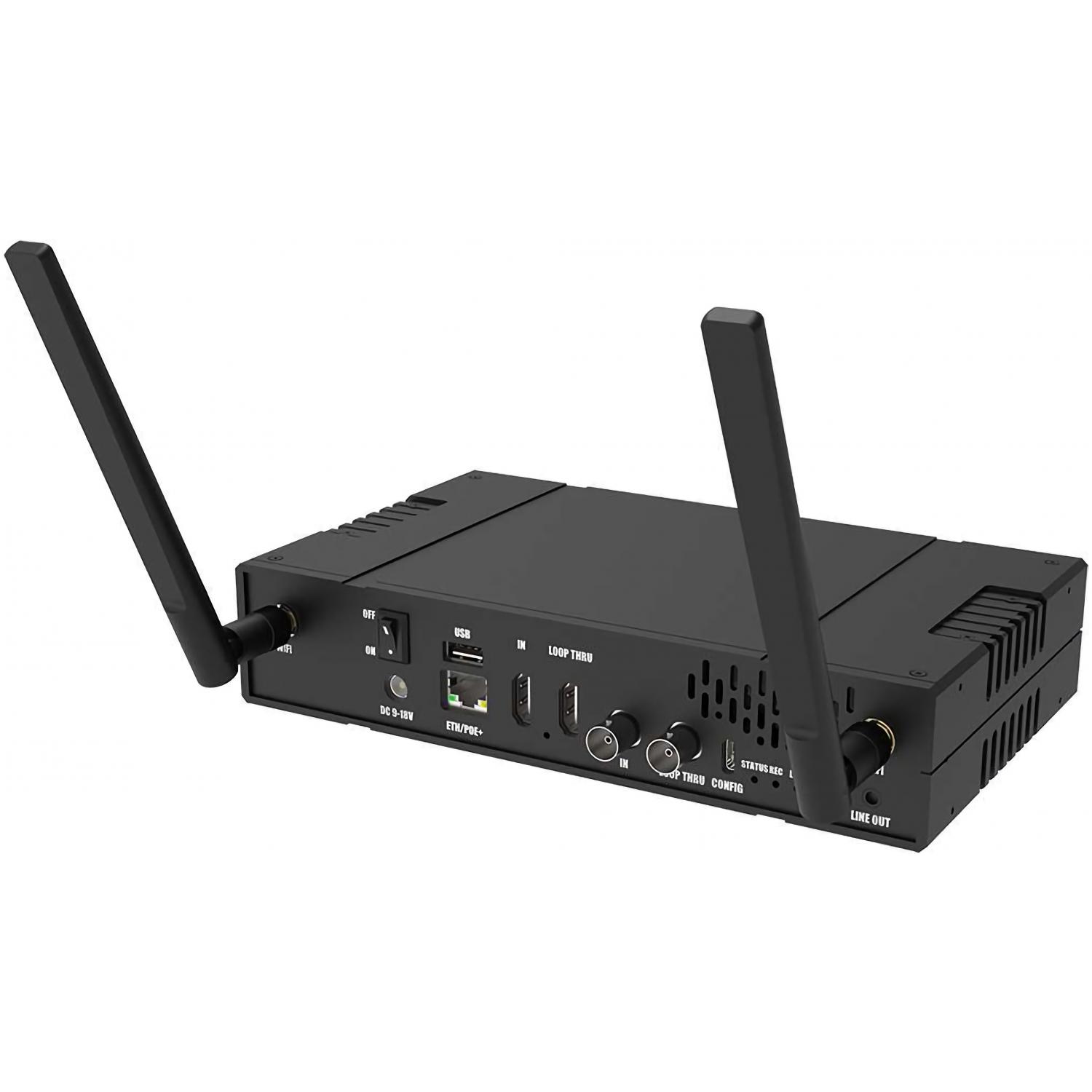

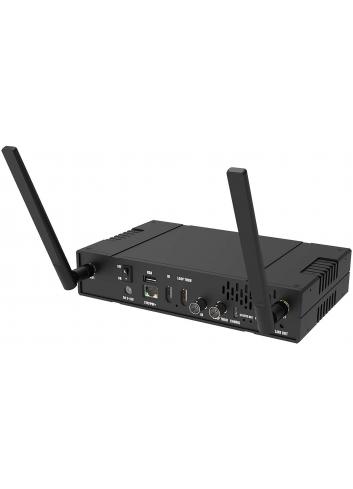

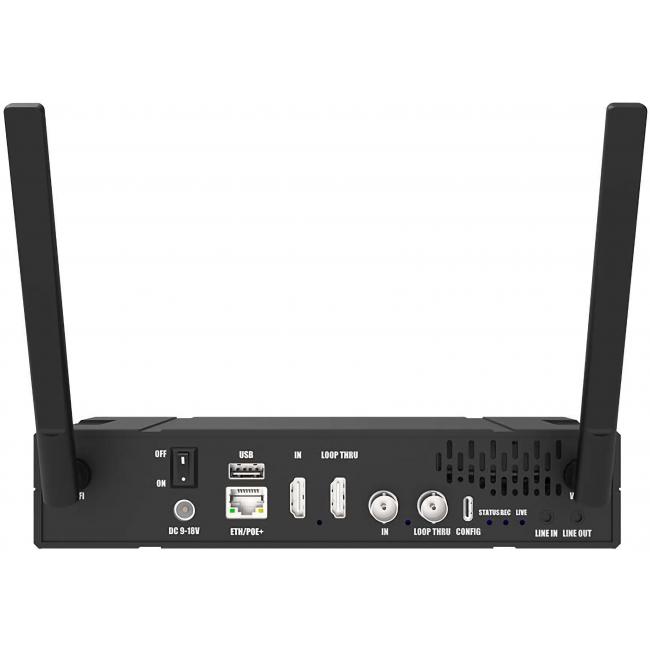

Porty wejścia/wyjścia

• 2 x BNC SD/HD/3G:
  1 x Wejście
  1 x Loop-through


• x2 HDMI
  1 x wejście
  1 x Loop-through


• 1 x 3,5 mm LINE IN
• 1 x 3,5 mm LINE OUT
• 1 x USB Type-C (konfiguracja)
• 1 x Gniazdo kart SD
• 2 x USB Typ-A

Pamięć masowa

• Karta SD (brak w zestawie): FAT32, NTFS, exFAT
• Pamięć flash USB (brak w zestawie): FAT32, NTFS, exFAT
• NAS (brak w zestawie): NFS/CIFS

Wskaźniki LED

• Wskaźniki LED pokazują stan połączeń sieciowych, zasilania, sygnału wejściowego, nagrywania i przesyłania strumieniowego.

Zasilanie i zużycie energii

• DC 9 ~ 18 V, maksymalny prąd: ~ 1,15 A
• Maksymalny pobór mocy: ~ 11.5 W

Wymiary

• 214,9 mm x 128,2 mm x 44,55 mm

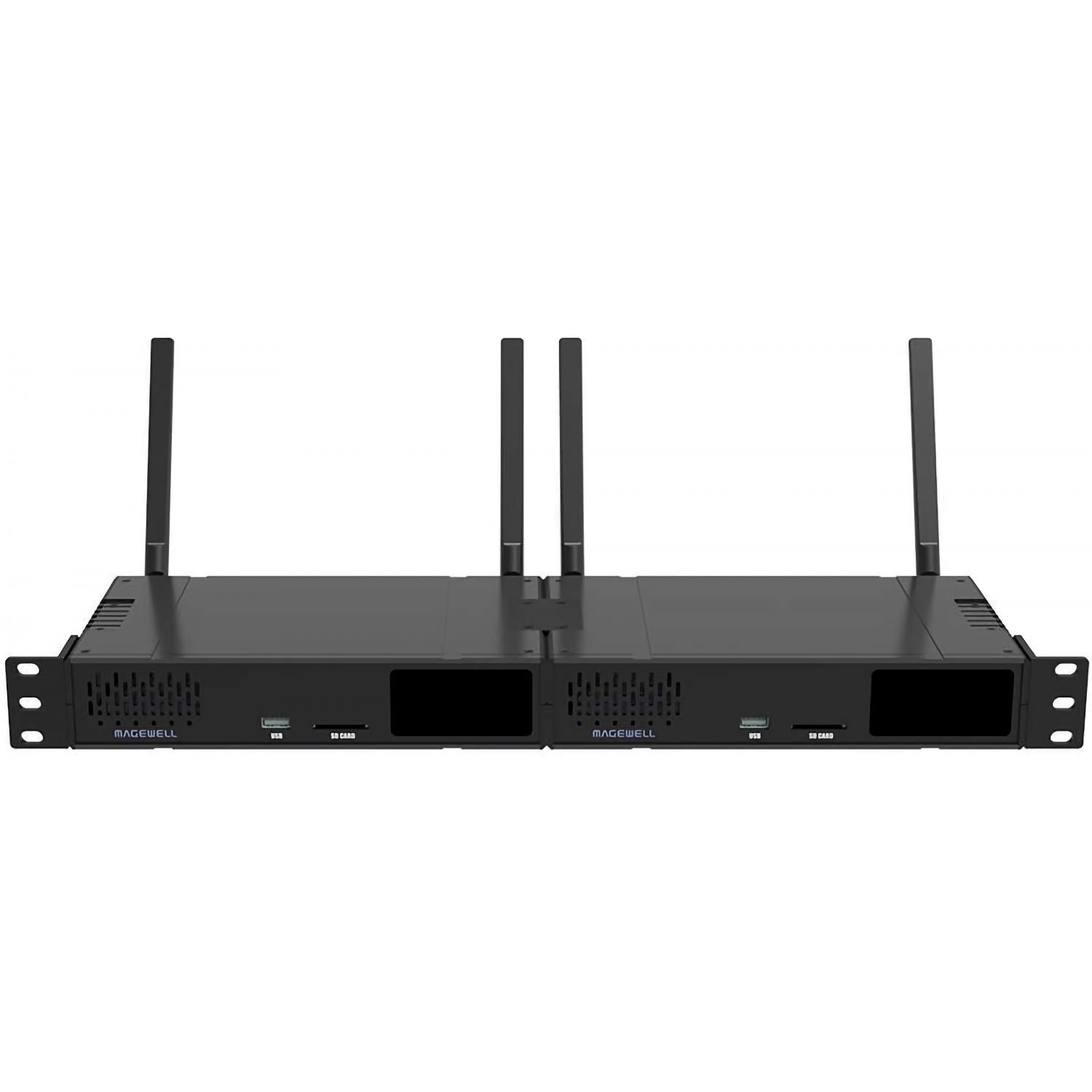

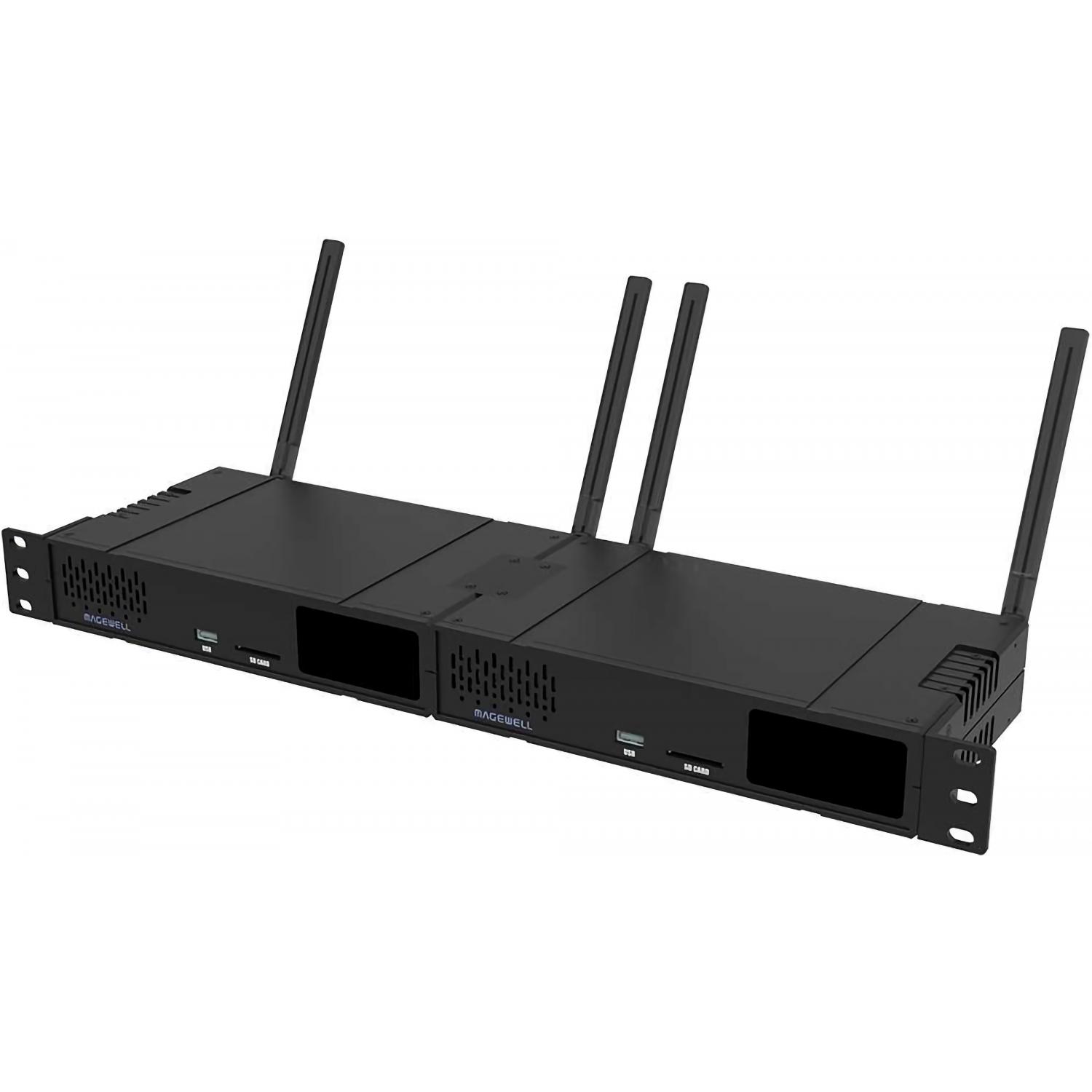

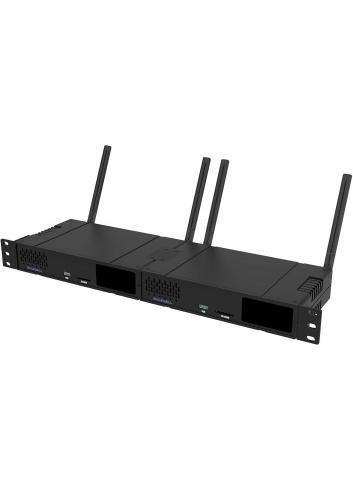

• Możliwość montażu w standardowej szafie rack 1U za pomocą dostarczonego zestawu do montażu w szafie rack

Środowisko pracy

• Temperatura pracy: 0 do 40 stopni C
• Temperatura przechowywania: -20 do 55 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
