Przejście na rozwiązania oparte na plikach
Ki Pro Rack oferuje wysokiej jakości, gotowe do edycji rozwiązanie do przechwytywania plików, zaprojektowane w celu jak najszybszego przeniesienia materiału ze źródła do redakcji. Dzięki bogactwu profesjonalnych połączeń, Ki Pro Rack wpasuje się w istniejący system okablowania i routingu oraz nagrywa 10-bitowe pliki Apple ProRes i Avid DNxHD bezpośrednio na wymienny dysk twardy lub moduły pamięci SSD, eliminując potrzebę czasochłonnego rejestrowania i przechwytywania. Pliki te mogą być wykorzystywane w większości systemów edycyjnych bez potrzeby dodatkowego transkodowania lub importowania.
Unifikacja formatów - szybkość rozwiązań
Wysokiej jakości konwersja AJA w górę, w dół i krzyżowa ułatwia ujednolicenie formatów SD, 720p i 1080i oraz utworzenie jednego pożądanego formatu dla projektu. Mnogość połączeń wideo i audio, takich jak SDI, HDMI i analogowe, ułatwia integrację Ki Pro Rack z innym sprzętem produkcyjnym.
Sterowanie RS-422
Sterowanie RS-422 pozwala Ki Pro Rack na łatwą integrację z obsługiwanymi systemami edycji i zewnętrznymi kontrolerami, dzięki czemu może on spełniać kilka funkcji tradycyjnego VTR. Obsługiwane systemy NLE mogą nawet wykonywać montaż bezpośrednio na Ki Pro Rack. Kontrola RS-422 Ki Pro Rack może być również wykorzystana do połączenia tradycyjnego VTR z Ki Pro Rack w celu bezpośredniej kontroli edycji. Użyj elementów sterujących edycją na odpowiednio wyposażonych VTR, aby kontrolować Ki Pro Rack w celu przesyłania obrazu i dźwięku między urządzeniami. Pozwala to na przechwytywanie materiału z taśmy bezpośrednio jako pliki w Ki Pro Rack bez potrzeby stosowania oddzielnego kontrolera edycji.
10-bitowe, pełne nagrywanie rastrowe
Wysoka jakość - ale nie rozmiar pliku. Nagrywając 10-bitowe, w pełni rastrowe pliki, Ki Pro Rack zapewnia wysokiej jakości obrazy, które z łatwością sprostają wymaganiom obróbki końcowej - i kontroli klienta. W porównaniu do 8-bitowych urządzeń nagrywających, 10-bitowe nagrywanie 4:2:2 (jeśli jest obsługiwane przez kodek) zapewnia lepsze odwzorowanie oryginalnej sceny i pozwalając na większą elastyczność w postprodukcji podczas dostosowywania kolorów i balansu. Dzięki wykorzystaniu wydajnych kodeków ProRes i DNxHD, rozmiary plików są utrzymywane w ryzach, dzięki czemu nie trzeba nadwyrężać budżetu produkcyjnego na dodatkową pamięć masową.
Niezawodny nośnik danych
Ki Pro Rack nagrywa bezpośrednio na niezawodne nośniki AJA KiStor. Nośniki KiStor są dostępne jako dyski HDD lub SSD o różnych pojemnościach, aby jak najlepiej spełnić wymagania środowiska produkcyjnego. Moduły KiStor posiadają również wbudowaną łączność USB 3.0 do bezpośredniego połączenia z systemem edycji za pomocą standardowych interfejsów. Wykorzystując możliwość nagrywania rollover z podwójnymi kieszeniami na dyski, nagrywanie może rozpocząć się na jednym module i płynnie kontynuować na drugim module, gdy pierwszy osiągnie pojemność. Sprawia to, że Ki Pro Rack idealnie nadaje się do nagrywania długich formatów, zachowując przy tym niezwykle wysoką jakość obrazu.
Znajome elementy sterujące i obsługa

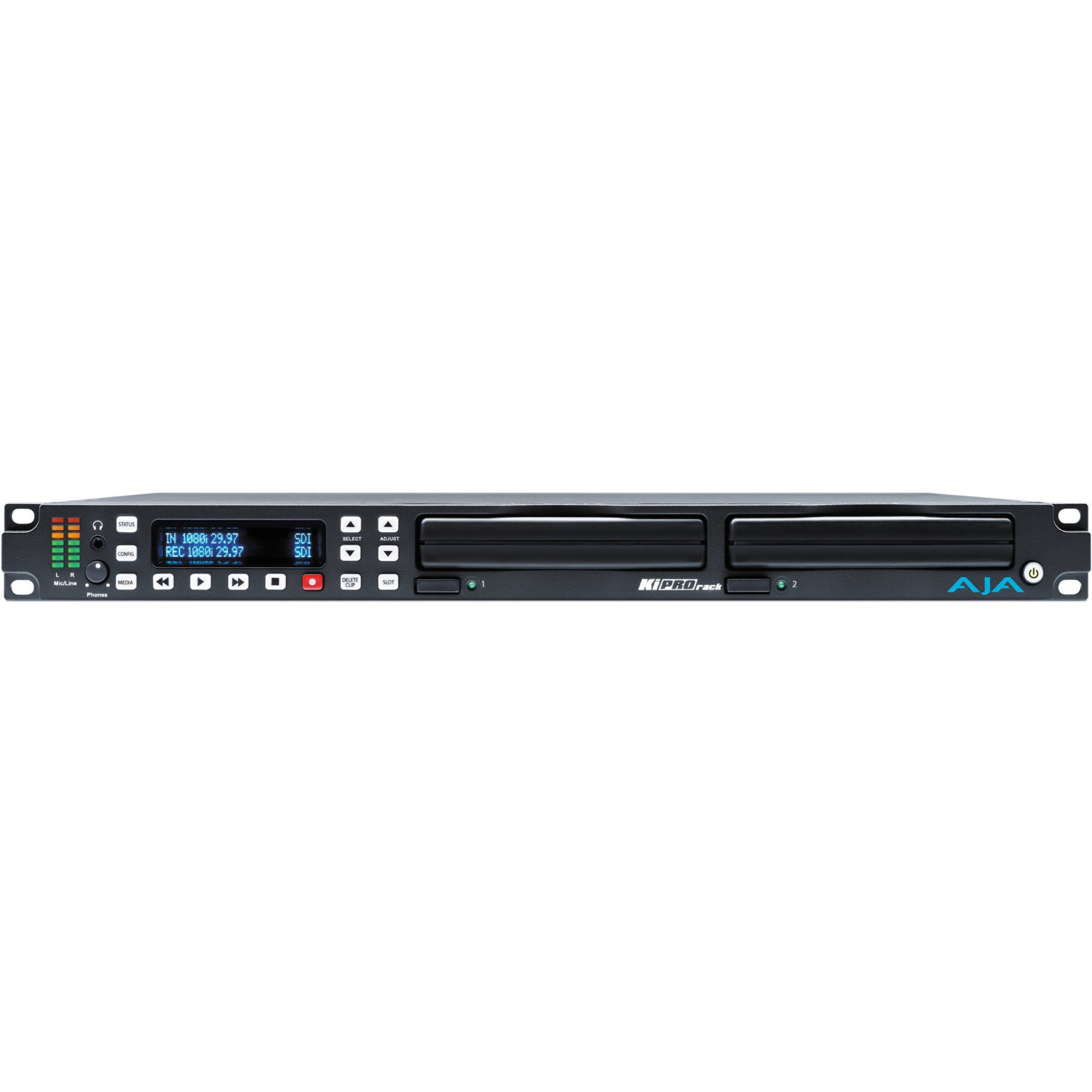

Każdy, kto jest zaznajomiony z obsługą rejestratora taśmowego, od razu poczuje się komfortowo podczas pracy z Ki Pro Rack. Podobnie jak tradycyjny rejestrator taśmowy, Ki Pro Rack posiada proste i dedykowane przyciski przenoszenia - nagrywanie, odtwarzanie, zatrzymanie, przewijanie do tyłu, szybkie przewijanie do przodu - dzięki czemu urządzenie jest łatwe w obsłudze przy minimalnym czasie szkolenia. Aktualny stan systemu i kluczowe informacje konfiguracyjne są wyraźnie wyświetlane na wbudowanym ekranie. Dodatkowe informacje operacyjne można znaleźć w menu STATUS, do którego można uzyskać dostęp nawet podczas nagrywania lub odtwarzania. System operacyjny Ki Pro Rack oferuje użytkownikom płaską strukturę menu, która jest łatwa w nawigacji, a parametry menu są przedstawione w jasnym i zrozumiałym języku.
Automatyzacja
Ki Pro Rack wykracza poza tradycyjne rejestratory taśmowe dzięki zaawansowanym funkcjom odtwarzania i automatyzacji. Ponieważ Ki Pro Rack jest oparty na plikach, każdy klip może być natychmiast ustawiony w kolejce i odtwarzany z panelu przedniego lub przez wbudowane połączenie Ethernet - bez czasu wyszukiwania. Dostępne są kompletne narzędzia programistyczne, pozwalające zaawansowanym użytkownikom na skryptowanie i automatyzację Ki Pro Rack i innych produktów AJA wyposażonych w Ethernet do niestandardowych zastosowań.
Profesjonalne połączenia
Złącza wideo i audio na tylnym panelu Ki Pro Rack oferują te same standardowe złącza, które można znaleźć w tradycyjnych rejestratorach taśmowych, dzięki czemu Ki Pro Rack można łatwo zintegrować z obecnym okablowaniem i trasami. Tylne złącza obejmują SDI, HDMI, komponentowe analogowe, AES i analogowe zbalansowane audio XLR, LTC, RS-422 i LAN.
Przesyłanie plików przez Ethernet
Wykorzystując funkcjonalność sieci LAN, media mogą być kopiowane do i z Ki Pro Rack przez połączenie Ethernet. Pozwala to na szybkie przesyłanie plików bez konieczności fizycznego wyjmowania nośników z Ki Pro Rack, co może być szczególnie przydatne w większych obiektach i znacznie zmniejsza liczbę osób, które muszą wejść do pomieszczenia produkcyjnego, minimalizując ryzyko niezamierzonej ingerencji w sprzęt.
Zdalna konfiguracja i obsługa
W wozach transmisyjnych lub halach produkcyjnych, Ki Pro Rack jest przystosowany do zaawansowanego zdalnego sterowania i konfiguracji. Za pomocą standardowego połączenia Ethernet LAN z komputerem hosta i dowolnej przeglądarki internetowej można kontrolować wszystkie ustawienia parametrów Ki Pro Rack, wybór klipów i sterowanie przenoszeniem; na komputerze hosta nie jest wymagana instalacja dodatkowego lub specjalnego oprogramowania. Wiele jednostek Ki Pro Rack może być nawet kontrolowanych z jednego interfejsu internetowego, dzięki czemu Ki Pro Rack jest idealnym rozwiązaniem do nagrań z wielu kamer.
Specyfikacja techniczna
Formaty wideo: 1080i 25, 29.97, 30; 1080PsF 23.98, 24, 25*, 29.97*; 1080p 23.98, 24, 25, 29.97; 720p 23.98*, 25*, 29.97*, 50, 59.94, 60; 625i 25, 525i 29.97
*25 i 29.97 wymagają prawidłowego źródła kamery i użycia wyboru Record Type>PsF.
Obsługa kodeków: Apple ProRes 422, Apple ProRes 422 (HQ), Apple ProRes 422 (LT), Apple ProRes 422 (Proxy), Avid DNxHD HQX (220x), Avid DNxHD SQ (145), Avid DNxHD LD (36), zapewnia obsługę tylko formatu 1080p
Wymienna pamięć masowa: Moduły AJA KiStor - 2 gniazda z nagrywaniem typu rollover
Wejście wideo Cyfrowe: SD/HD SDI, SMPTE-259/292, 10-bitowe, Single Link 4:2:2 (2 x BNC, wybór wejścia w oprogramowaniu), HDMI v1.3
Wyjście wideo cyfrowe: SD/HD SDI, SMPTE-259/292, Single Link 4:2:2 10-bit (1 x BNC), HDMI v1.3
Uwaga: HDMI wymaga aktywnego sygnału 1080i, 720p lub 1080p; HDMI nie zapewnia obsługi PsF.
Analogowe wejście wideo: SD/HD Component (3 x BNC), SMPTE/EBU N10, Betacam 525 line, Betacam 525J, 12-bit A/D, 2 x oversampling
+/- .25dB to 5.5 mHz Y frequency response
+/- .25dB to 2.5 mHz C frequency response
.5% 2T pulse response
<2 ns Y/C delay inequity, or Composite (1 x BNC – CVBS on Y)
Analogowe wyjście wideo: Component (3 x BNC), NTSC, NTSCJ, PAL; HD: YPbPr, RGB; SD: YPbPr, RGB (component mode), SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB, 12-bit D/A, 8 x oversampling
+/- .2dB to 5.5 mHz Y frequency response
+/- .2dB to 2.5 mHz C frequency response
.5% 2T pulse response
<1 ns Y/C delay inequity, or Composite (1 x BNC – CVBS on Y)
+/- .2dB to 5.0 mHz Y frequency response
+/- .2dB to 1 mHz C frequency response
<1% Diff Phase
<1% Diff Gain
Cyfrowe wejście audio: 8-kanałowe, 24-bitowe, osadzone audio SMPTE-272/299 SDI, częstotliwość próbkowania 48 kHz, synchroniczne; 8-kanałowe, 24-bitowe, osadzone audio HDMI, częstotliwość próbkowania 48 kHz, synchroniczne; 8-kanałowe, 24-bitowe audio AES/EBU, częstotliwość próbkowania 48 kHz, synchroniczne lub niesynchroniczne, wewnętrzna konwersja częstotliwości próbkowania (4 x BNC)
Analogowe wejście audio: 2-kanałowe, 24-bitowe analogowe audio A/D, częstotliwość próbkowania 48 kHz, symetryczne (2 x XLR), +24 dBu pełna skala cyfrowa, +/- 0,2 dB Pasmo przenoszenia 20 Hz do 20 kHz (Uwaga: wybór linii lub mikrofonu za pomocą parametrów menu CONFIG)
Wyjście audio cyfrowe: 8-kanałowe, 24-bitowe, osadzone audio SMPTE-272/299 SDI, częstotliwość próbkowania 48 kHz, synchroniczne, 8-kanałowe, 24-bitowe, osadzone audio HDMI, częstotliwość próbkowania 48 kHz, synchroniczne, 8-kanałowe, 24-bitowe audio AES/EBU, synchroniczne lub niesynchroniczne, wewnętrzna konwersja częstotliwości próbkowania (4 x BNC)
Analogowe wyjście audio: 2-kanałowe, 24-bitowe analogowe audio C/A, częstotliwość próbkowania 48 kHz, symetryczne (2 x XLR), +24 dBu w pełnej skali cyfrowej (0dbFS), Pasmo przenoszenia +/- 0,2 dB 20 Hz do 20 kHz, Niezbalansowane wyjście słuchawkowe stereo (1 x mini jack 3,5 mm)
Konwersja w górę: Sprzętowa 10-bitowa , Anamorficzna: pełny ekran , Pillarbox 4:3: obraz 4:3 na środku ekranu z czarnymi paskami bocznymi, Zoom 14:9: powoduje nieznaczne powiększenie obrazu 4:3 w celu wypełnienia obrazu 14:9 z czarnymi pasami bocznymi. Zoom Letterbox: powoduje powiększenie obrazu do pełnego ekranu; Zoom Wide: powoduje połączenie powiększenia i rozciągnięcia w poziomie, aby wypełnić ekran 16:9; to ustawienie może wprowadzić niewielką zmianę współczynnika proporcji.
Konwersja w dół: Sprzętowa 10-bitowa, Anamorficzny: pełny ekran; Letterbox: obraz jest pomniejszany z dodaniem czarnej góry i dołu do obszaru obrazu przy zachowaniu współczynnika proporcji. Kadrowanie: obraz jest przycinany w celu dopasowania do nowego rozmiaru ekranu
Konwersja krzyżowa: Sprzętowa 10-bitowa 1080i do 720p ; 720p do 1080i
Kod czasowy: SDI RP188/SMPTE 12M przez SDI BNC, HDMI (w przypadku użycia z kompatybilnymi kamerami), Wejście LTC (1x BNC), Wyjście LTC (1x BNC) (Uwaga: aktywne podczas odtwarzania, nie podczas nagrywania lub EE)
Wejście referencyjne: Zewnętrzne, 2x BNC, Looping, bez zakończenia, Synchronizacja Blackburst lub Tri-Level Sync
Interfejs sieciowy: 10/100/1000 Ethernet (RJ-45), Osadzony serwer WWW do zdalnego sterowania
Interfejs użytkownika: Wyświetlacz 2x 20 znaków z dedykowanymi przyciskami
Obsługa napisów zamkniętych: CEA-708, CEA-608
Sterowanie urządzeniem: RS-422, 1x żeńskie złącze DE-9, 9-pinowy protokół Sony
Rozmiar (szer. x gł. x wys.): 19,0„ x 12,5” x 1,75” (482,6 mm x 317,5 mm x 44,5 mm)
Waga: 7,3 lb (3,4 kg)
Zasilanie: 100-240 VAC 50/60 Hz, podwójne, redundantne zasilacze, typowo 40 W
Środowisko: Bezpieczna temperatura pracy: 0 do 40 C (32 do 104 F) , Bezpieczna temperatura przechowywania (zasilanie wyłączone): -40 do 60 C (-40 do 140 F), Wilgotność względna podczas pracy: 10-90% bez kondensacji, Wysokość pracy: <3 000 metrów (<10 000 stóp)
