Interfejsy wejścia/wyjścia
Każdy wyświetlacz LCD M-1093F obsługuje:
Wejście 2K/3G/HD/SD-SDI × 2
Wyjście loop 2K/3G/HD/SD-SDI × 2
Wejście HDMI® 1.3 × 1
Wyjście HDMI® 1.3 loop × 1
Wejście CVBS × 1
Wyjście pętli CVBS × 1
Analogowe wejście audio 3,5 mm × 1
Analogowe wyjście audio 3,5 mm × 1
Wzorzec asystenta analizy wideo
M-1093F obsługuje wzorce asystenta analizy wideo, w tym: Waveform (Y/Pb/Pr/R/G/B), Vector scope, Histogram (R/G/B/Y), do konwersji cyfrowych informacji o jakości wideo (Luma, Kolor, Nasycenie itp.) na wzorce, a wzorce można włączać/wyłączać indywidualnie, wybierać pozycję wyświetlania (Góra/Dół/Lewo/Prawo), rozmiar, kolor i przezroczystość.
Osadzone monitorowanie audio
Do 16-kanałowych mierników z alarmem i wyjściem wyboru. M-1093F obsługuje wyświetlanie 16-kanałowych i 8-kanałowych osadzonych mierników audio SDI, z oznaczeniami i informacjami o nieprawidłowym dźwięku. Użytkownicy mogą również wybrać dowolne 2 kanały audio do wyjścia przez gniazdo 3,5 mm lub głośniki. Pozycję wzorca miernika audio można wybrać z jednego z czterech rogów i można wybrać wyświetlanie tylko 2 kanałów, 8 kanałów i pełnych 16 kanałów. Można również wybrać znaczniki skali, informacje o alertach i przezroczystość wzoru miernika dźwięku.
Wyświetlanie UMD i Text-Tally
Protokół TSL 3.1 / 4.0. M-1093F obsługuje wyświetlanie UMD i Text-Tally protokołu TSL 3.1/4.0, z wyborem 1-126 adresów TSL i wyświetlaniem maksymalnie 8 liter. Sygnał UMD/TALLY jest przesyłany przez port RJ45 (RS485) na tylnym panelu monitora.

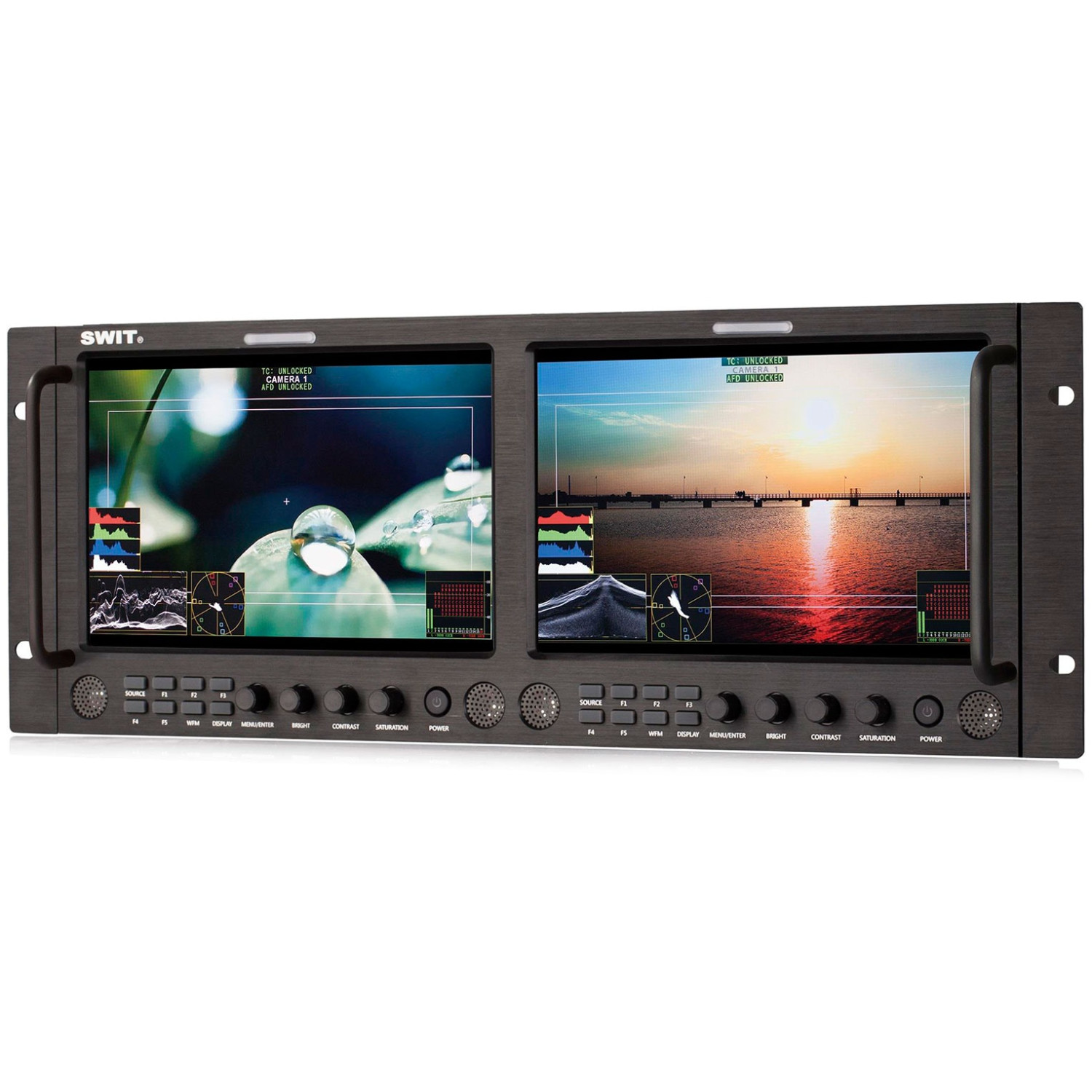

3-kolorowe podświetlenie Tally Light
Sygnał wejściowy RJ45(RS485). Na każdym ekranie znajdują się przednie światła Tally Light w kolorach czerwonym, zielonym i żółtym, a użytkownicy mogą zdefiniować piny portu RJ45 do sterowania światłami Tally.
Aktualizacja oprogramowania sprzętowego przez USB

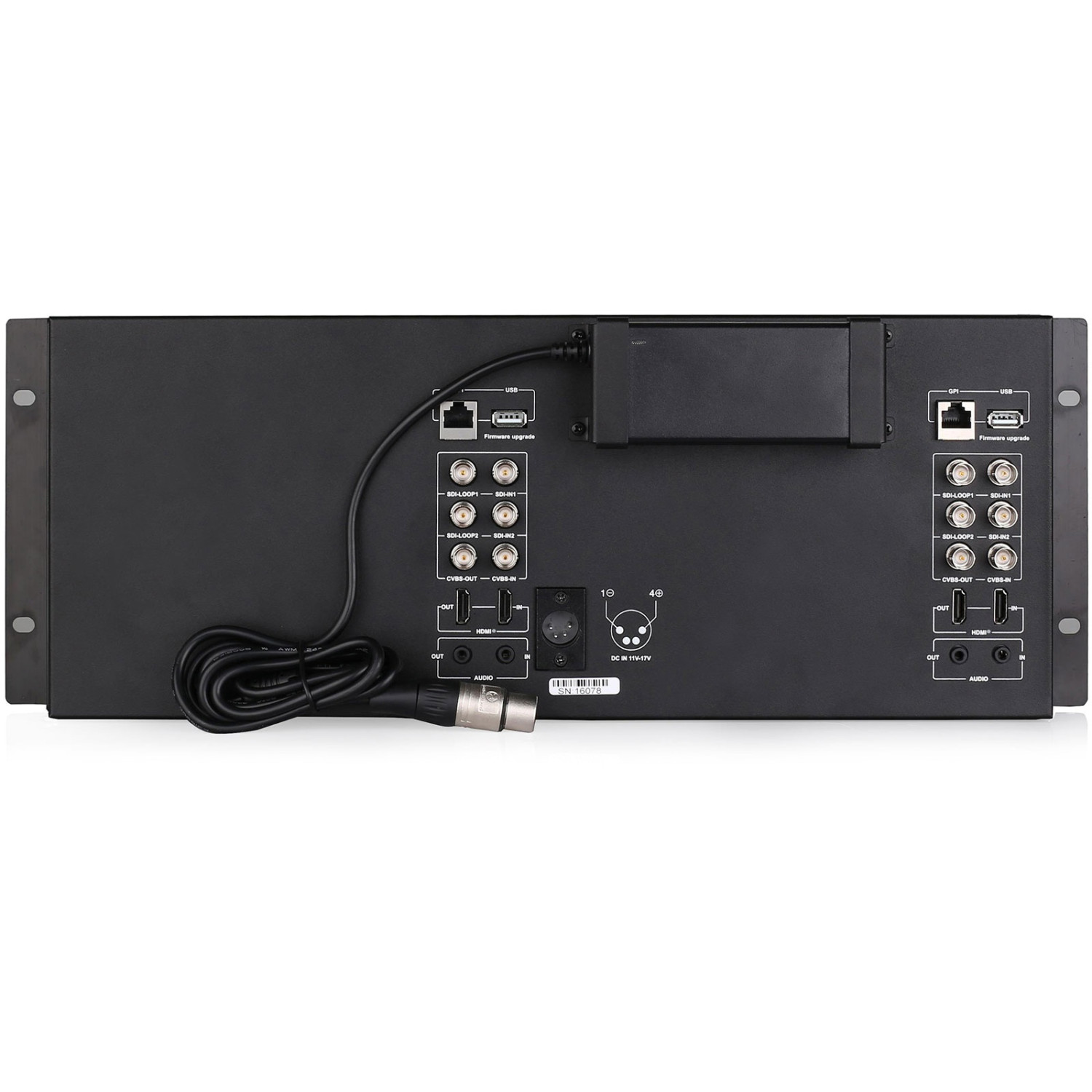

Monitor posiada standardowy port USB na tylnym panelu, umożliwiający aktualizację oprogramowania sprzętowego. Użytkownicy mogą pobrać najnowszy plik oprogramowania układowego na pamięć USB i bezpośrednio włożyć do monitora M-1093F w celu aktualizacji, bez połączenia z komputerem.

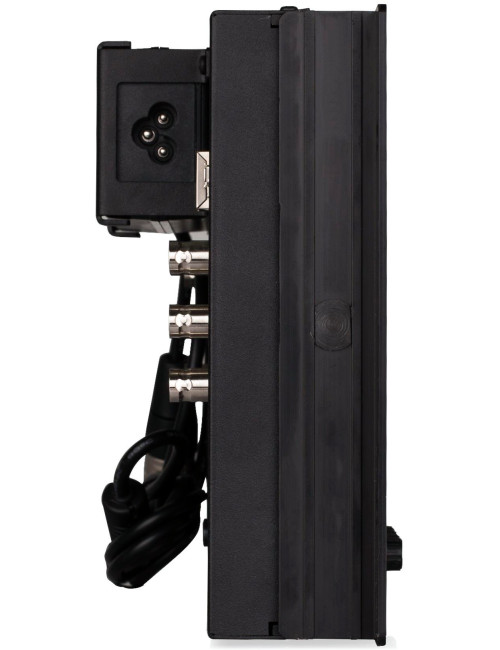

Zasilanie
M-1093F zapewnia 4-pinowe gniazdo XLR wejścia zasilania DC 6.5-24V dla obu ekranów, a zasilacz AC-DC jest dołączony na tylnym panelu monitora.
Instalacja

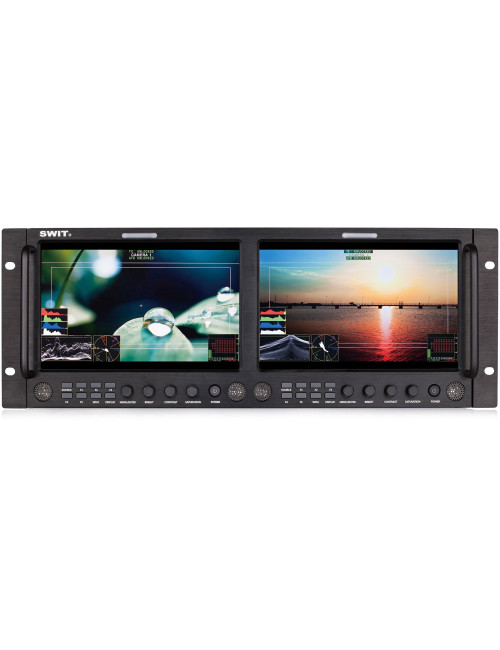

M-1093F jest standardowym urządzeniem do montażu w szafie rack 19", zajmującym wysokość 4U. Monitor można obracać o ±30° w górę i w dół po zainstalowaniu w stojaku.
Rozmiar: 9 cali × 2
Obszar wyświetlania: 191,52×119,70 mm
Rozdzielczość: 1920×1200
Współczynnik proporcji: 16:9 (4:3 z możliwością regulacji)
Jasność: 450 cd/m2
Kontrast: 1000:1
Kolor: 16,77 milionów kolorów
Kąt widzenia: Poziomy: 170°; Pionowy: 170°
Wejście (każdy wyświetlacz LCD): BNC ×2: Wejście 2K/3G/HD/SD-SDI ×2
Wejście kompozytowe
HDMI® ×1: Wejście HDMI
3,5 mm ×1: Analogowe wejście audio
Wyjście (każdy wyświetlacz LCD): BNC ×2: Wyjście loop 2K/3G/HD/SD-SDI
BNC ×1: Wyjście pętli kompozytowej
HDMI® ×1: Wyjście pętli HDMI
3,5 mm ×1: SDI, HDMI®, analogowe wyjście audio
Format wideo: SDI: 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) , 2048×1080i (60 / 59.94 / 50) , 1080p (60 / 59.94 / 50) , 1080i (60 / 59.94 / 50) , 1080p (30 / 29.97 / 25 / 24 / 23.98) , 1080psf (30 / 29,97 / 25 / 24 / 23,98) , 720p (60 / 59.94 / 50) , 480i (59.94) , 576i (50)
HDMI: 480i / 576i / 480p / 576p , 1080i (60 / 59.94 / 50) , 720p (60 / 59.94 / 50) , 1080psf (30 / 29,97 / 25 / 24 / 23,98) , 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
CVBS: NTSC / PAL
Napięcie wejściowe: DC 6.5V-24V
Pobór mocy: ≤36W
Temperatura pracy: 0°C～+40°C
Wilgotność robocza: 10%～90%
Temperatura przechowywania: -15°C～+60°C
Wilgotność przechowywania: 10%～90%
Wymiary: 484×177×112.8mm
Waga netto (główny korpus): netto 2,8 kg; z opakowaniem 3,6 kg
