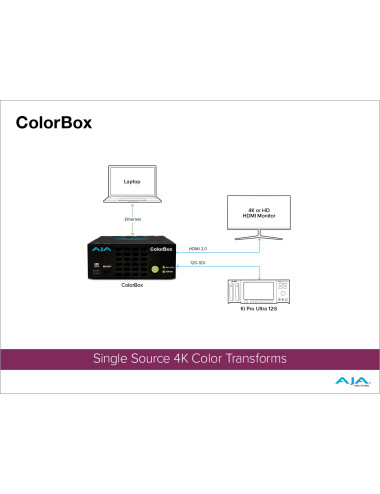

ColorBox zawiera również procesy przetwarzania z Colorfront, NBCU LUT i ACES. Ponadto ColorBox oferuje licencjonowane opcje aktualizacji dla zaawansowanych przepływów pracy z zarządzaniem kolorami, w tym Colorfront Engine, BBC HLG LUT i ORION-CONVERT. Unikalne, zmiennoprzecinkowe podejście matematyczne ORION-CONVERT do transformacji kolorów w czasie rzeczywistym zapewnia wyższą precyzję wyników, aby uzyskać „dostęp do kolorów między kolorami”. Umożliwia to idealne przekształcanie kolorów w pikselach i zaokrąglanie, gdzie zachowanie wierności kolorów jest najważniejsze.
Potok ACES Pipeline obejmuje obsługę pliku metadanych ACES (AMF). Wewnętrzne przetwarzanie AMF jest oparte na OpenColorIO (OCIO) z Academy Software Foundation i obsługuje konfigurowalne transformacje wejściowe i wyjściowe. ColorBox to urządzenie z oficjalnym logo ACES, zapewniające kompleksową zgodność z ACES.
ColorBox może nakładać informacje na obraz, w tym pomocne pola tekstowe definiowane przez użytkownika, ładowane przez użytkownika obrazy, takie jak elementy graficzne i linie ramek, i wiele innych.

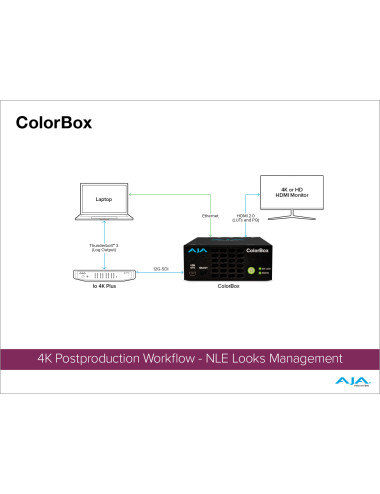

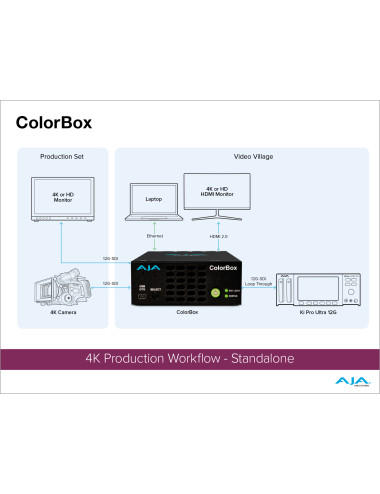

ColorBox oferuje również zaawansowany generator wzorców testowych 4K i magazyn klatek, wprowadzając cenne narzędzia do Państwa efektywności pracy, w tym przechwytywanie obrazu 4K jako 16-bitowego pliku .tiff w celu uzyskania najwyższej jakości zdjęć referencyjnych. Zrzuty te mogą być zapisywane lokalnie na ColorBox lub na podłączonych komputerach innych firm, na których jednocześnie mogą być uruchomione takie zastosowania jak Livegrade Pro/Studio firmy Pomfort, Assimilate Live Looks i oprogramowanie QTAKE Video Assist.
Pełen opis na stronie producenta: https://www.aja.com/products/colorbox
Cechy
12-bitowe 4:4:4 wejścia/wyjścia 12G-SDI do 4K/UltraHD HDR/WCG 30p
10-bitowe 4:2:2 wejścia/wyjścia 12G-SDI dla rozdzielczości do 4K/UltraHD HDR/WCG 60p
12-bitowe wyjście 4:4:4 HDMI 2.0 do 4K/UltraHD HDR/WCG 30p
10-bitowe wyjście 4:2:2 HDMI 2.0 dla rozdzielczości do 4K/UltraHD HDR/WCG 60p
Bardzo niskie opóźnienie, mniej niż ½ linii wideo
Rozbudowany algorytm AJA Color Pipeline oparty na 33-punktowym procesorze 3D LUT z tetraedryczną interpolacją:
- 7 węzłów plus nakładka:
- 1x procesor 3D LUT, konfigurowalny przez użytkownika jako 3D LUT lub Dynamic
- 4x procesory 1D LUT, konfigurowalne przez użytkownika jako 1D LUT, Dynamic lub Color Corrector
- 2x procesory 3x3 Matrix, konfigurowalne przez użytkownika jako 3x3 Matrix, Dynamic lub ProcAmp
- Obsługa standardowych typów plików, bez konieczności konwersji do zastrzeżonego formatu
- Konfigurowalna przestrzeń kolorów, zakres i charakterystyka transferu
- Pełnoklatkowe przetwarzanie LUT
Sześć procesów przetwarzania kolorów:
- AJA Color
- Colorfront (opcja bezpłatna i licencjonowana)
- ORION-CONVERT (opcja licencjonowana)
- BBC HLG LUT (opcja licencjonowana)
- LUTy NBCU
- ACES
Konwersja w dół 4K do 2K lub UltraHD do HD przez wyjścia SDI i/lub HDMI
Kadrowanie 4K/2K dla wyjścia HDMI
Wyświetlanie podglądu wideo w internetowym interfejsie użytkownika w celu monitorowania bezpieczeństwa
Przechwytywanie i przywoływanie klatek do 4K/UltraHD
Przechwytywanie wstępnie lub później przetworzonych obrazów
Wzorzec testowy do 4K/UltraHD, 14 wbudowanych wzorców testowych
Nakładanie informacji na wyjściu:
- Tekst użytkownika
- Nakładka użytkownika
- Informacje o sygnale wejściowym i wyjściowym
- Konfiguracja potoku
- Nakładka może zostać przechwycona wraz z obrazem do wykorzystania w przyszłości
Wbudowana biblioteka do zarządzania plikami:
- 16x 1D LUT
- 16x 3D LUT
- 16 matryc 3x3
- 16 obrazów
- 16 nakładek
- 16x AMF
Zarządzanie ustawieniami wstępnymi, 10 na kanał plus ustawienie wstępne uruchamiania
Zarządzanie metadanymi sygnalizacji HDR
Przekazywanie metadanych ANC
Osadzone przekazywanie dźwięku, SDI 16-kanałowe i HDMI 8-kanałowe
Wsparcie dla ARRI Alexa 35's Wireless Video Optimized LogC4 (WVO)
Kompaktowy; 4 jednostki mieszczą się w zaledwie 1RU
Wyjątkowo cicha praca wentylatora odpowiednia do pracy na planie filmowym
Lekki, 1,0 lb (0,5 kg)

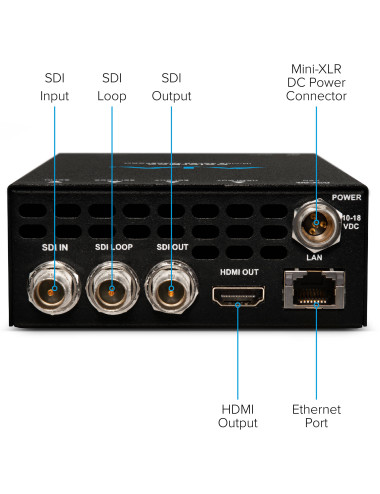

Solidne 4-stykowe złącze zasilania mini-XLR z blokadą, zasilanie prądem stałym

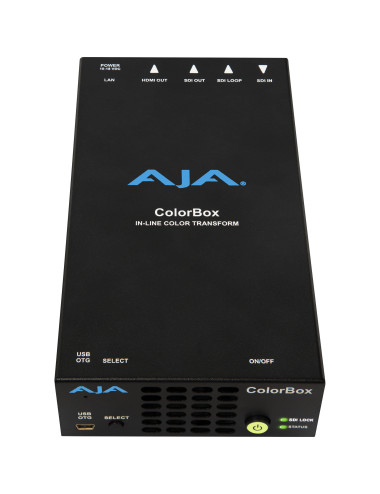

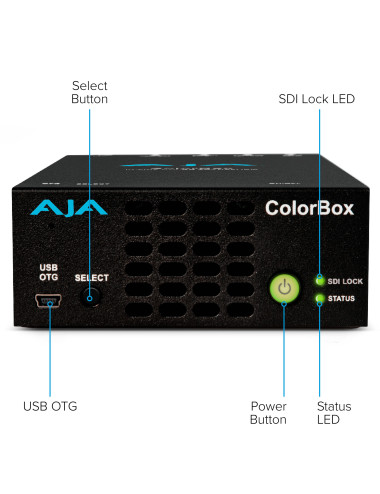

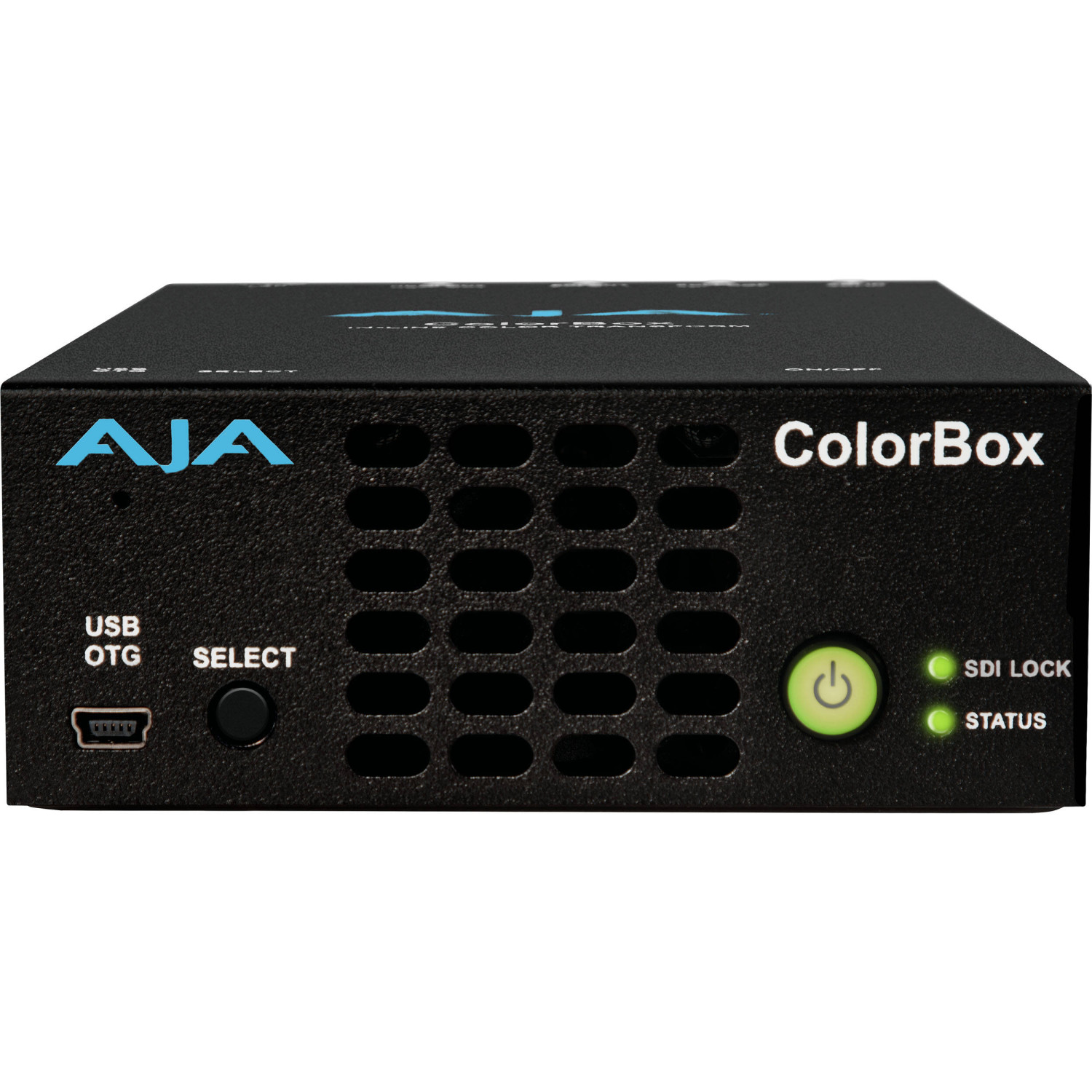

Przycisk włączania/wyłączania umożliwia oszczędzanie energii, gdy urządzenie nie jest używane
Przycisk Select służy do pomijania przetwarzania wideo
Rozbudowany interfejs API do integracji sterowania przez inne firmy
Osadzony serwer sieciowy do zdalnego sterowania
Konfiguracja adresu IP za pośrednictwem portu USB i dostarczonego oprogramowania AJA eMini-Setup dla systemów Windows i macOS
Trzyletnia gwarancja
Specyfikacja techniczna
Procesor czasu rzeczywistego HDR/WCG

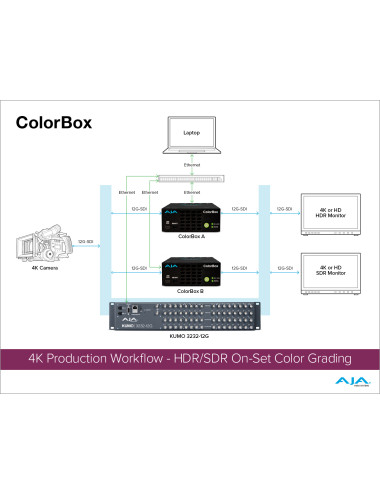

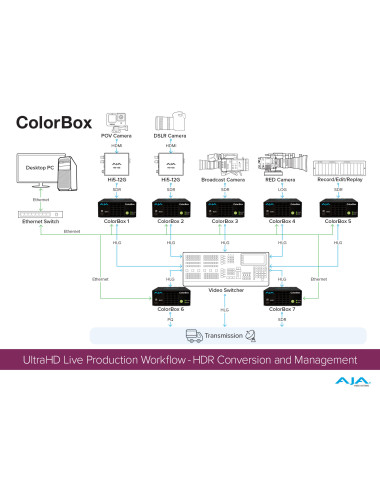

Konwersje HDR
- HDR do HDR
- HDR do SDR
- SDR do HDR
Kolorymetria
- BT.709 i BT.2020
Formaty wideo
(4K) 4096x2160p
(UltraHD) 3840x2160p
(2K) 2048x1080p
(HD) 1920x1080p
(HD) 1920x1080i
(HD) 1280x720p
Potok przetwarzania kolorów
Przetwarzanie w 12-bitowym RGB
6 potoków; AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUT, NBCU LUT, ACES
7 węzłów przetwarzania plus nakładka w AJA Color; 4x 1D LUT, 2x 3x3 Matrices, 1x 3D LUT
AJA Color Pipeline (ACP)
7 węzłów w kolejności przetwarzania:
- 1D LUT, 3x3 Matrix, 1D LUT, 3D LUT, 1D LUT, 3x3 Matrix, 1D LUT, Overlay
3D LUT konfigurowalny jako LUT lub dynamiczny:
- Obsługa niestandardowych 33-punktowych LUT 3D w formacie .CUBE, .SPI3D i .3DL*, .CLF i .CTF
1D LUT konfigurowalne jako LUT, Dynamic lub Color Corrector:
- Obsługa niestandardowych 10- i 12-bitowych funkcji LUT w formacie .CUBE i .SPI1D 1D
Matryce 3x3 konfigurowalne jako Matrix, Dynamic lub Proc Amp:
- Obsługa niestandardowych macierzy w formacie .SPIMTX
Czworościenna interpolacja 3D LUT
Konfigurowalna przestrzeń kolorów, zakres i charakterystyka transferu
Bezprzewodowy dekoder Video Optimized LogC4 (WVO) ARRI Alexa 35
Nieulotna pamięć 16x 3D LUT, 16x 1D LUT i 16x 3x3 Matrices
Nakładka
*Obsługiwane są różne rozmiary 3D LUT, ale zostaną one przekonwertowane na 33-punktowe w celu przetworzenia.
Dynamiczne przetwarzanie LUT

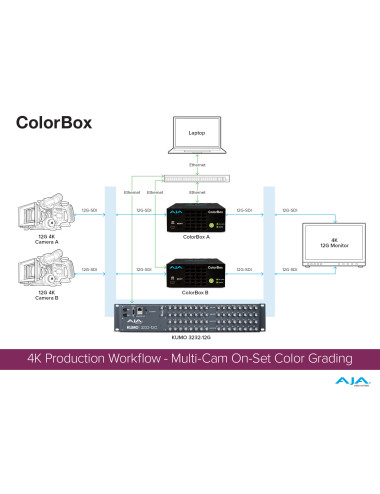

Obsługuje aplikacje innych firm do automatycznego ładowania i wyświetlania 3D LUT.
Odzwierciedla dynamiczne zmiany w czasie rzeczywistym z oprogramowania źródłowego
Pełnoklatkowe przetwarzanie LUT
Obsługiwane przez:
- Pomfort Livegrade Pro i Studio
- Assimilate Live Looks i Live Assist
- QTAKE Video Assist
Colorfront Pipeline
Przetwarzanie oparte na modelu percepcji człowieka
Percepcyjnie zoptymalizowane mapowanie objętości kolorów
Zachowuje oryginalny zamysł twórczy
Tryb TV do zastosowań takich jak transmisje telewizyjne
Tryb na żywo do zastosowań takich jak transmisja, OTT, A/V
Tryb podglądu SDR do Dolby Vision do zastosowań takich jak transmisja i postprodukcja
Wejściowy zakres dynamiki wideo/gama kolorów (różni się w zależności od trybu):
- SDR BT.709 100 nitów
- SDR Extended BT.709
- PQ BT.2020 1000 nitów
- PQ P3D65 1000 nitów
- Hybrid Log Gamma BT.2100
- HLG Extended BT.709
- HLG Extended BT.2100
- Sony S-Log3 S-Gamut3
- Sony S-Log3 S-Gamut3 Cine
- Sony S-Log3 BT.2020
- ARRI Log C Wide Gamut
- ARRI LogC4 Wide Gamut 4
- ARRI LogC4 Wide Gamut 4 WVO
- Panasonic V-log
- RED Log3G10 Wide Gamut
- Canon Log 2
- Canon Log 3
Wyjściowy zakres dynamiki wideo/gama kolorów (różni się w zależności od trybu):
- SDR BT.709 100 nitów
- SDR Extended BT.709
- PQ BT.2020 1000 nitów
- PQ BT.2020 ConstrainP3
- PQ P3D65 1000 nitów
- Hybrid Log Gamma BT.2100
- HLG Extended BT.709
- HLG Extended BT.2100
- Sony S-Log3 S-Gamut3
- Sony S-Log3 BT.2020
- ARRI Log C Wide Gamut
- ARRI LogC4 Wide Gamut 4
Elementy sterujące trybu TV
Zarządzanie podświetleniem: Jasność, Highlight, Super Highlight:
- Kontrola intensywności kolorów do zarządzania efektem Hunt Effect
- Korekcja kolorów: Lift, Gamma, Gain, Saturation
- Korekcja kamery: Ekspozycja, Temp. kolorów, Odcień
- Kontrola zaokrąglania zapewnia dopasowanie techniczne
- Clamp to Legal
Elementy kontroli w trybie Live Mode:
- Podgląd SDR
- Poziom HDR
- Kontrola kompensacji światła otoczenia
- Podgląd HDR Log
- Kontrola stopnia złagodzenia SDR
- Korekcja kolorów: Lift, Gamma, Gain, Saturation
- Korekcja kamery: Ekspozycja, Temp. kolorów, Odcień
- Poziom nitów na wyjściu PQ: 48-4000 nitów
- PQ Output P3 Colorspace Clamp
- Kontrola trybu ITU-R BT.2408
Sterowanie podglądem SDR do Dolby Vision:
- Podświetlenia: Niski, Średni, Wysoki
- Kontrast: Niski, Średni, Wysoki
Nakładka
ORION-CONVERT Pipeline
Algorytm konwersji wykorzystujący matematykę zmiennoprzecinkową
Regulacja krzywej i wartości przed i po przekształceniu
Tryby wyświetlania-Światła i trybu sceny-Światła
Konfigurowalne punkty odniesienia HDR i SDR IRE
Konfigurowalny HDR Peak Nits ustawia gamma systemu dla konwersji światła wyświetlacza
Kompensacja gamma
Konfigurowalne zaciskanie wyjścia
Wejściowy zakres dynamiki wideo/gama kolorów:
- SDR BT.709
- PQ BT.2020
- HLG BT.2100
Wyjściowy zakres dynamiki wideo/gama kolorów:
- SDR BT.709
- PQ BT.2020
- HLG BT.2100
Nakładka
BBC HLG LUT Pipeline
Matematyczne mapowanie zakresu dynamiki zgodnie z ITU-R BT.2408
- Scena SDR/BT.709 odniesiona do HLG/BT.2100 v1.7
- Scena SDR/BT.709 odniesiona do HLG/BT.2100 Strict v1.7
- SDR/BT.709 Scena przypisana do mapy HLG/BT.2100 v1.7
- SDR/BT.709 Scene Referred UpMap to HLG/BT.2100 Strict v1.7
- SDR/BT.709 Display Referred to HLG/BT.2100 v.1.7
- SDR/BT.709 Display Referred UpMap to HLG/BT.2100 v1.7
- SDR/BT.2020 Display Referred to HLG/BT.2100 v1.7
- Wyświetlacz SDR/BT.2020 z mapą w górę do HLG/BT.2100 v1.7
- Wyświetlacz PQ 1000 nitów przypisany do HLG/BT.2100 v1.7
- Wyświetlacz PQ 4000 nitów przypisany do HLG/BT.2100 v1.7
- S-Log3/BT.2020 100% Scena przypisana do HLG/BT.2100 v1.7
- S-Log3/BT.2020 200% Scena przypisana (SR-Live) do HLG/BT.2100 v1.7
- HLG/BT.2100 do SDR/BT.709 Scene Referred v1.7
- HLG/BT.2100 do SDR/BT.709 Scene Referred Strict v1.7
- HLG/BT.2100 do SDR/BT.709 Display Referred Color Appearance Model v1.7
- HLG/BT.2100 do SDR/BT.709 Display Referred Super White v1.7
- HLG/BT.2100 do wyświetlacza PQ 1000 nitów Odniesienie v1.7
- HLG/BT.2100 do SDR/BT.2020 Display Referred Super White v1.7
- SDR/BT.709 Scene Referred UpMap to HLG/BT.2100 to SDR/BT.709 Display Referred v1.7
Korektor kolorów RGB i ProcAmp
Nakładka
NBCU LUTs Pipeline
LUTy NBCU opracowane przez NBCUniversal Media, LLC
1-NBCU_SDR2HLG_DL_v1.1, SDR UpMap do HLG przy użyciu Display Light v1.1
2-NBCU_SDR2HLG_SL_v1, SDR do HLG przy użyciu Scene Light v1.0
3-NBCU_HLG2SDR_DL_v1.1, HLG do SDR przy użyciu funkcji Display Light v1.1
4-NBCU_SDR2PQ_DL_v1, SDR UpMap do PQ przy użyciu Display Light v1.0
5-NBCU_PQ2SDR_DL_v1, PQ do SDR przy użyciu Display Light v1.0
7-NBCU_HLG10002PQ_v1, HLG 1000 nitów do PQ v1.0
Korektor kolorów RGB i ProcAmp
Nakładka
Potok ACES
Przetwarzanie pliku metadanych ACES (AMF)
Implementacja przy użyciu ACES v1.3
Zbudowany przy użyciu OpenColorIO (OCIO)
Bezprzewodowy dekoder Video Optimized LogC4 (WVO) ARRI Alexa 35
Nieulotne przechowywanie 16x plików AMF
Nakładka

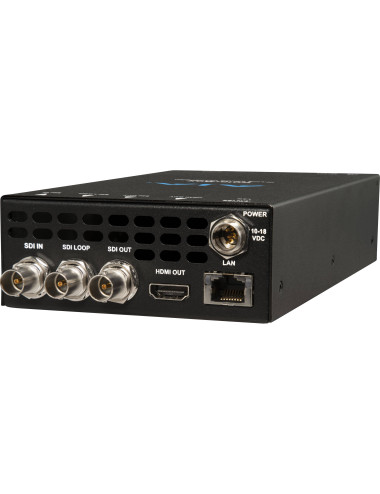

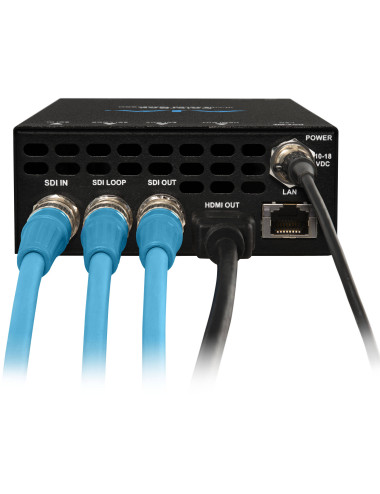

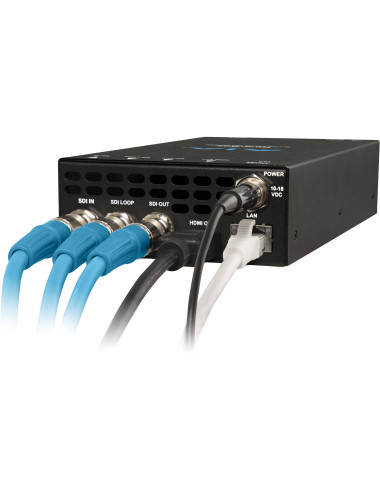

Wejście i wyjście wideo SDI
1x wejście 12G-SDI BNC, SMPTE-292/424/2081/2082
2x wyjście 12G-SDI BNC, SMPTE-292/424/2081/2082
YCbCr 4:2:2/4:4:4
RGB 4:4:4, poziom SMPTE lub pełny
10- lub 12-bitowy
1x 12G-SDI
- (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
- (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
1x 6G-SDI
- (4K) 4096x2160p 23,98, 24, 25, 29,97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30
1x 3G-SDI (Level A lub B Dual Link)
- (2K) 2048x1080p 23.98, 24, 25, 47.95, 48, 50
- (2K) 2048x1080PsF 23,98, 24, 25
- (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59,94, 60
1x 1,5G-SDI
- (2K) 2048x1080p 23,98, 24, 25, 29,97, 30
- (2K) 2048x1080PsF 23,98, 24, 25
- (HD) 1920x1080p 23,98, 24, 25, 29,97, 30
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59,94, 60
- (HD) 1280x720p 50, 59,94, 60
Uwaga: Zależnie od rastra i liczby klatek na sekundę, proszę sprawdzić formaty wideo ColorBox w dokumentach i instrukcji obsługi.
Wyjście wideo HDMI
1x złącze HDMI typu A*, HDMI v2.0b
Generowanie ramek informacyjnych HDR z przekazywaniem kolorymetrii i charakterystyki transferu
YCbCr 4:2:2
RGB 4:4:4, SMPTE lub pełny poziom
8, 10 lub 12 bitów (HFR 4K/UltraHD 4:4:4 ograniczone do 8 bitów)
4K/UltraHD/2K/HD
Przycinanie 4K/2K do UltraHD lub HD
*Jeśli podłączony monitor nie obsługuje protokołu HDMI, urządzenie automatycznie przełączy się na protokół DVI (który nie przekazuje dźwięku).
Uwaga: Zależnie od rastra i liczby klatek na sekundę, proszę zobaczyć formaty wideo ColorBox w dokumentach i instrukcji obsługi.
Przetwarzanie wideo
Nominalne opóźnienie wideo wynosi mniej niż 0,5 linii wideo i mniej niż 4,5 linii wideo podczas konwersji w dół.
Adaptacyjny deinterlacer ruchu
Elementy sterujące Proc Amp
Korektor kolorów
Legalizer
Konwersja w dół
Sprzętowa konwersja 10-bitowa
Niezależna konwersja w dół dla wyjść SDI i HDMI
- 4K do 2K lub UltraHD do HD (1920x1080)
Przechowywanie klatek
Przechwytywanie i odzyskiwanie do 4K/UltraHD 16-bitowy .TIFF
Przechwytywanie i przywoływanie plików .TIFF, .PNG, .JPEG
Wejście lub wyjście przechwytywania
Nieulotne przechowywanie 16 obrazów
Generator wzorców testowych
10- lub 12-bitowy
Wbudowane 14x wzorce
Wzorce testowe SDR i HDR
Dane pomocnicze
Przekazywanie wszystkich osadzonych pakietów ANC, w tym danych pomocniczych kamery.
Nakładka
Tekst użytkownika
Wejściowe i wyjściowe informacje pomocnicze, w tym VPID
Obecność kodu czasowego
Obecność napisów zamkniętych
Konfiguracja potoku
Nakładka użytkownika, przywoływanie obrazów nakładki .PNG do 4096x2160
Nieulotne przechowywanie 16 nakładek
Wejście audio Cyfrowe
Osadzone audio SDI, 24-bitowe, 16-kanałowe
Wyjście audio Cyfrowe
Osadzony dźwięk SDI, 24-bitowy, 16-kanałowy
Osadzony dźwięk HDMI, 24-bitowy, 8-kanałowy
Interfejs sieciowy
1x RJ-45, 10/100/1000 Ethernet
Osadzony serwer sieciowy do zdalnego sterowania
Interfejs REST
Kontrola WiFi dostępna za pośrednictwem adaptera WiFi USB innej firmy*
*Linksys AC1200 WUSB6300 i Netgear AC1900 A7000
Interfejs USB
1x Mini-USB do konfiguracji IP za pomocą AJA eMini-Setup
Ustawienia wstępne
10 ustawień potoku na tryb (AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUT, NBCU LUT, ACES)
Startowe ustawienie wstępne
Rozmiar (szer. x gł. x wys.)
4,10„ x 7,54” x 1,66” (104,1 x 191,6 x 42,1 mm)
Waga
1,0 lb (0,5 kg)
Zasilanie
Wymagane zasilanie zewnętrzne
Obudowa: 10-18VDC regulowane, 4-pinowe mini-XLR, 16W typowe 3G-SDI, 21W typowe 12G-SDI, 25W maks.
Zasilacz sieciowy, w zestawie: 100-240VAC, 50/60 Hz, wejście uniwersalne, 60W
Opcjonalny zapasowy zasilacz AC sprzedawany oddzielnie, AJA-PWR-12-60W
Środowisko
Bezpieczna temperatura pracy: 0 do 50 C (32 do 122 F)
Bezpieczna temperatura przechowywania (zasilanie wyłączone): -40 do 60 C (-40 do 140 F)
Wilgotność względna podczas pracy: 10-90% bez kondensacji
Wysokość pracy: <3 000 metrów (<10 000 stóp)
