Funkcje:
- Konwersja HDMI 2.0b do Quad-3G, 4K/UltraHD 60 fps przy 4:4:4, 4:2:2 i 4:2:0.
- Obsługuje mapowanie pikseli wyjściowych w trybie Two Sample Interleave (2SI) i Square Division (Quadrant)
- Emulacja EDID HFR do UHDp60
- Analizuje dane HDR Infoframe przychodzące przez HDMI zgodnie z HDMI v2.0b/CTA-861-G
- HDR Metadata VPID Pass-through i opcjonalne zastępowanie
- Prosta konwersja liczby klatek na sekundę (FRC) - liczba ułamkowa lub całkowita
- Wbudowana obsługa dźwięku 8-kanałowego 24-bitowego
- Wbudowane przekazywanie dźwięku skompresowanego AC-3 (Dolby Digital) i E-AC-3 (Dolby Digital Plus), w tym DD+ Atmos (aka DD+ JOC)
- Konfiguracja przez port USB i dostarczone oprogramowanie AJA Mini-Config na komputerze PC/Mac
- Zasilanie 5-20 VDC (uniwersalny zasilacz DWP-U-R1 w zestawie)
Łączność

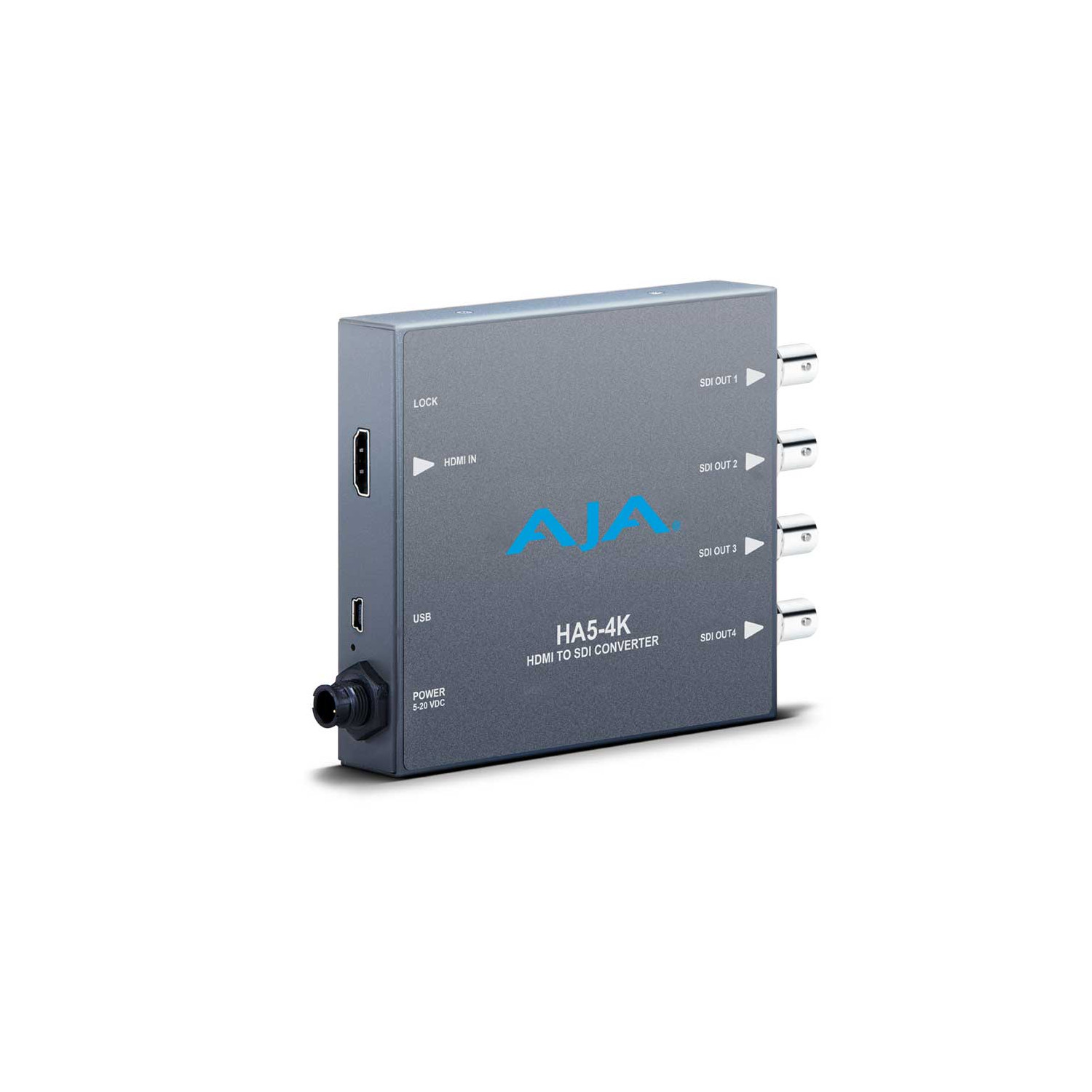

Coraz więcej produktów 4K wykorzystuje złącze wyjściowe HDMI, które umożliwia przesyłanie pełnego sygnału 4K za pomocą jednego kabla. Typowe profesjonalne przepływy pracy 4K wykorzystują cztery kable SDI do przesyłania obrazu w pełnej rozdzielczości, co utrudnia włączenie tych nowszych urządzeń. HA5-4K to łatwy w użyciu konwerter, który wypełnia lukę między tymi dwoma światami, zapewniając płynną integrację.
HDR
HDR lub High Dynamic Range, zapewnia możliwość wyświetlania szerszej i bogatszej gamy kolorów, znacznie jaśniejszej bieli i znacznie głębszej, ciemniejszej czerni niż pozwalają na to standardowe sygnały. Nadaje to obrazom bardziej „dynamiczny” wygląd i pozwala na przekazywanie widzom naturalnych, realistycznych kolorów. HA5-4K zapewnia obsługę analizy danych HDR infoframe przychodzących przez HDMI, gdy jest używany z oprogramowaniem AJA Mini-Config.
4K i UltraHD
HA5-4K obsługuje konwersję pełnej rozdzielczości 4K (4096x2160), a także UltraHD (3840x2160) z HDMI do 3G-SDI przy szybkości klatek do 50/60 fps, zapewniając doskonałe rozwiązanie dla kinowych produkcji 4K, a także projektów UltraHD.
Wsparcie HD
Nie każde zadanie jest zadaniem 4K. Jeśli nie pracujesz w 4K, HA5-4K może być przydatnym narzędziem do konwersji HD-HDMI na HD-SDI. HA5-4K automatycznie wykryje przychodzący sygnał HDMI o rozdzielczości HD i przekonwertuje go na pojedyncze wyjście 3G-SDI, podobnie jak minikonwerter AJA HA5-Plus.
Audio
Do 2 kanałów wbudowanego dźwięku w przychodzącym sygnale HDMI jest płynnie przenoszonych do wyjścia SDI, zapewniając, że dźwięk jest zawsze zsynchronizowany i przenoszony bezbłędnie wraz z sygnałem SDI do wykorzystania w dowolnym miejscu w przepływie pracy.
Formaty wideo
- (4K) 4096x2160p
- (UltraHD) 3840x2160p
- (2K) 2048x1080p
- (HD) 1920x1080p
- (HD) 1920x1080i
- (HD) 1280x720p
- (SD) 720x576p
- (SD) 720x576i
- (SD) 720x480p
- (SD) 720x480i
Uwaga: Zależnie od rastra i liczby klatek na sekundę, patrz formaty wideo HA5-4K w sekcji Pobieranie / Dokumenty na stronie internetowej produktu.
Cyfrowe wejście wideo
1) (1x złącze HDMI typu A, HDMI v2.0b)
- Dekoder HDR Infoframe zgodnie z definicją CTA-861.3 i HDMI v2.0b
- Generowanie HDR VPID z przekazywaniem lub zastępowaniem dla kolorymetrii i charakterystyki transferu
- CbCr 4:2:2/4:4:4/4:2:0
- RGB 4:4:4, SMPTE lub pełny poziom
- 24, 30 lub 36 bitów na piksel (HFR 4K/UltraHD 4:4:4 ograniczone do 24 BPP)
- (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920x1080i 50, 59,94, 60
- (HD) 1280x720p 50, 59,94, 60
- (SD) 720x576p 50
- (SD) 720x576i 50
- (SD) 720x480p 59,94
- (SD) 720x480i 59,94
Deszyfrowanie HDCP
- Nieobsługiwane. Z definicji wyjścia SDI nie są szyfrowane.
Wyjście wideo Cyfrowe
1) 4x 3G-SDI BNC, SMPTE-259/292/424
- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE lub pełny poziom
- 10-bitowy
- Mapowanie pikseli z przeplotem dwóch próbek (2SI) lub z podziałem kwadratowym (Quadrant)
2) 4x 3 Gb SDI (podwójne łącze poziomu A lub B)
- (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
- (4K) 4096x2160PsF* 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (Ultra HD) 3840x2160PsF* 23.98, 24, 25, 29.97, 30
3) 4x 1,5 Gb SDI
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
- (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160PsF 23.98, 24, 25, 29.97, 30
4) 2x 3 Gb SDI (podwójny strumień poziomu B)
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30
- (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840x2160PsF 23.98, 24, 25, 29.97, 30
5) 2x 1,5 Gb SDI (Dual Link HD-SDI), SMPTE-372
- (HD) 1920x1080p 50, 59,94, 60
6) 1x 3 Gb SDI (podwójne łącze poziomu A lub B)
- (2K) 2048x1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p** 50, 59,94, 60
7) 1x 1,5 Gb SDI
- (2K) 2048x1080p 23,98, 24, 25, 29,97, 30
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080PsF 23,98, 24, 25, 29,97, 30
- (HD) 1920x1080i 50, 59,94, 60
- (HD) 1280x720p 50, 59,94, 60
8) 1x 270 Mb SDI
- (SD) 625i 50
- (SD) 525i 59,94
*PSF to poziom B Dual Link
**1280x720p to tylko poziom A
Formaty przekazywania dźwięku
- PCM
- Dolby Digital (AC-3)
- Dolby Digital Plus (E-AC-3), w tym dźwięk wciągający Atmos (JOC)
Wejście audio cyfrowe
- Dźwięk wbudowany HDMI, 24-bitowy, 8-kanałowy
Wyjście audio Cyfrowe
- Wbudowany dźwięk SDI, 24-bitowy (SD ograniczony do 20-bitów), 16-kanałowy
Interfejs użytkownika
- Port USB używany z dostarczonym kablem i aplikacją Mini-Config do konfiguracji urządzenia za pośrednictwem systemu Mac lub Windows
Rozmiar (szer. x gł. x wys.)
- 146,31 × 102,11 × 22,86 mm
Waga
Zasilanie
- Regulowane 5-20 VDC, 10 W, wymagany zasilacz, dołączony do zakupu
- Zasilacz sieciowy: 100-240 VAC, 50/60 Hz, wejście uniwersalne
Środowisko
- Bezpieczna temperatura pracy: 0 do 40 C*
- Bezpieczna temperatura przechowywania (zasilanie wyłączone): -40 do 60 C
- Wilgotność względna podczas pracy: 10-90% bez kondensacji
- Wysokość pracy: <3,000 metrów
*HA5-4K zużywa około 10 watów mocy i jest chłodzony konwekcyjnie. Urządzenie będzie ciepłe w dotyku, co jest normalne. Podczas instalacji urządzenia należy je zamontować w miejscu, w którym ma ono dostęp do powietrza w celu zapewnienia odpowiedniego chłodzenia. Nie należy ustawiać HA5-4K jeden na drugim z innymi mini-konwerterami.
