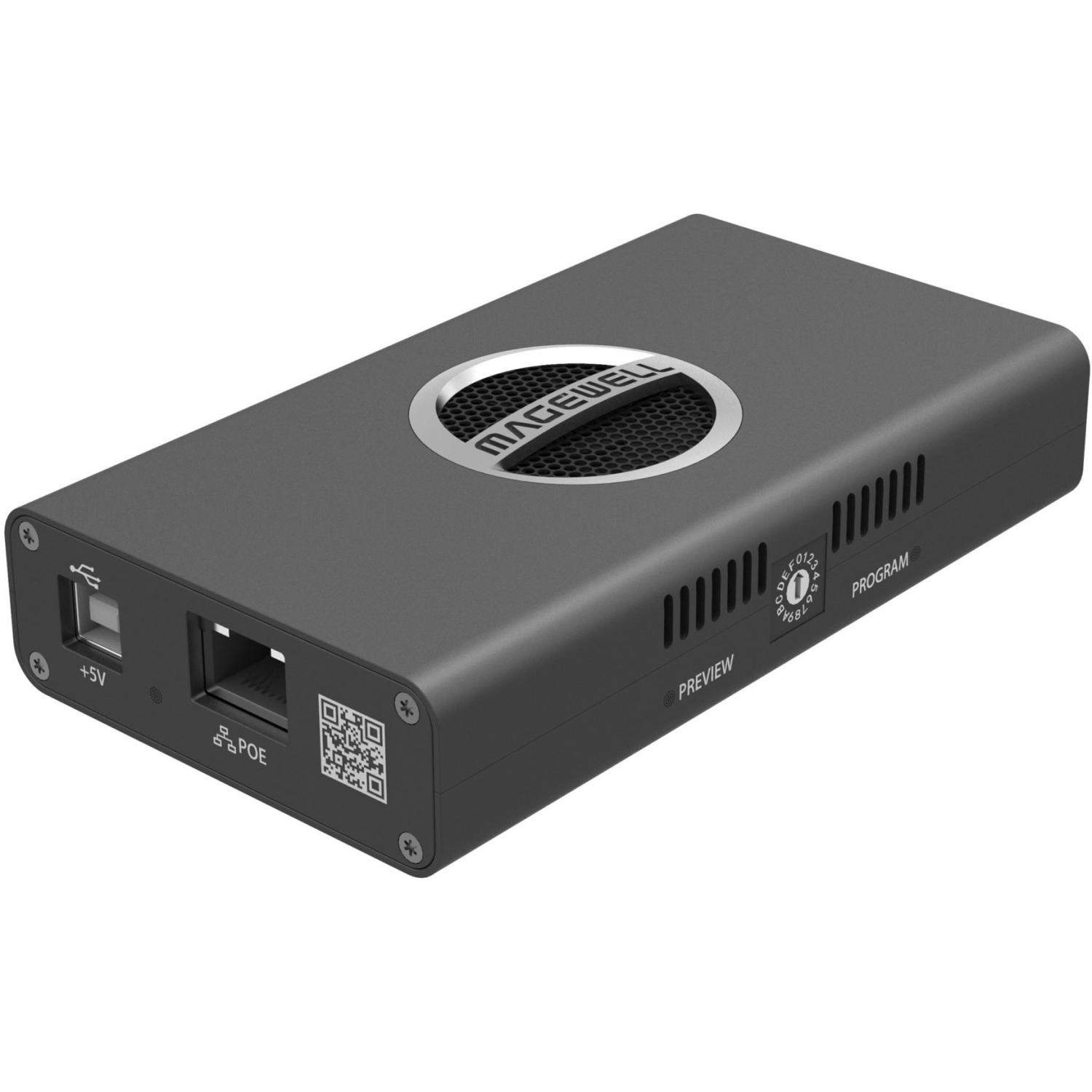

Magewell Pro Convert HDMI Plus (64020)

Magewell Pro Convert HDMI Plus konwertuje jeden sygnał wejściowy HDMI na NDI®, umożliwiając użytkownikom podłączenie istniejącego sprzętu źródłowego do sieci multimedialnych NDI lub IP. Urządzenie obsługuje jeden sygnał wideo HDMI do 4096x2160 4:4:4/4:2:2 30 FPS lub 4:2:0 60 FPS z 8-bitowym kodowaniem NDI do 2048x2160 120 FPS.

Prostota plug-and-play Magewell Pro Convert HDMI Plus sprawia, że jest on bardzo łatwy w użyciu. Po podłączeniu urządzenie automatycznie wykryje formaty wejściowe. Wszystkie ustawienia konfiguracji sieciowej są wykonywane przez DHCP.

Enkodery Magewell Pro Convert stanowią również doskonałe rozwiązanie do podłączania kamer SDI lub HDMI do przepływów pracy NDI. Ponadto enkodery posiadają funkcję sterowania PTZ do scentralizowanego i zdalnego sterowania kamerami PTZ.

• Konwertuje sygnał wejściowy HD HDMI na Full NDI® z pętlą przelotową
• Obsługuje do 4096x2160 60fps (4:2:0) lub 30fps (4:4:4), konwertując je w dół do HD NDI
• Podłącza istniejący sprzęt źródłowy do sieci multimedialnych opartych na protokole IP z obsługą NDI
• Łatwość obsługi plug-and-play z automatycznym wykrywaniem formatu wejściowego i konfiguracją sieci DHCP.

W zestawie:

• x1 Magewell Pro Convert HDMI Plus (64020)
• x1 Zasilacz
• x1 Kabel zasilający USB Typ A do Typ B (AC00065)
• x1 Kabel Mini Din 8 do Din 8 + DB9 (AC00110)
• x1 Lampka Tally (AC99090)
• x1 Uchwyt typu L (AC92240)

Specyfikacja Magewell Pro Convert HDMI Plus (64020):

Funkcje wejścia i pętli

• Maksymalny sygnał wejściowy i przelotowy:
  4096x2160 30fps 4:4:4/4:2:2
  4096x2160 60fps 4:2:0


• Wejście wideo w dowolnym formacie przez niestandardowy EDID portu wejściowego
• Formaty wideo: RGB, YUV BT.601/709/2020
• 8-kanałowy dźwięk wbudowany w HDMI
• Interfejsy HDMI: HDMI 1.4, DVI-D

Funkcje kodowania NDI

• Kodowanie pełnego strumienia NDI w czasie rzeczywistym do 2048x2160 120fps 4:2:2 8-bitów


• Rozdzielczość wyjściowa taka sama jak wejściowa lub dowolna rozdzielczość niestandardowa. Typowe wyjścia obejmują:
  2048x1080p/1920x1080p 23.98/24/25/29.97/30/50/59.94/60
  1280x720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
  1920x1080i 25/29.97/30/50/59.94/60
  720x480p/720x480i 59.94/60/119.88/120
  720x576p/720x576i 50/100


• Wyjściowa liczba klatek na sekundę taka sama jak oryginalna, 1/2, 1/3 lub 1/4 wejściowej liczby klatek na sekundę
• Kodowanie 8-kanałowego dźwięku wbudowanego w NDI
• Obsługa NDI 5.x

Zarządzanie konfiguracją

• Rejestracja w Control Hub
• Zdalne sterowanie za pośrednictwem interfejsu WebUI i Control Hub
• Dostarczanie kompleksowych informacji dotyczących urządzenia i sygnałów wejściowych w czasie rzeczywistym
• Możliwość konfiguracji sposobu przetwarzania i kodowania sygnału wejściowego, w tym usuwania przeplotu, EDID, skalowania w górę/w dół, liczby klatek na sekundę, współczynnika proporcji, a także połączenia sieciowego.
• Aktualizacja oprogramowania sprzętowego
• Obsługa USB RNDIS/ECM
• Obsługa przeglądarek internetowych IE/Edge/Firefox/Chrome/Safari/Opera
• Udostępnianie interfejsów API HTTP

Pokładowe przyciski sterujące

• 16-pozycyjny obrotowy przełącznik DIP: ustaw indeks płyty od 0 do F

Sterowanie PTZ

• Sterowanie kamerami PTZ za pomocą protokołów VISCA, Visca UDP, Visca UDP2rs232, PELCO-P i PELCO-D przez NDI
• Gniazdo Mini-DIN-8 (współdzielone z lampką kontrolną)

Interfejsy sieciowe

• Ethernet 10/100/1000 Mb/s
• IEEE 802.3af PoE

Interfejs USB

• USB2.0 Typ B:
  Zasilanie 5V/2.1A
  USB RNDIS/ECM

Obsługiwane produkty

• Monitor studyjny NDI
• OBS
• vMix
• Dowolny inny produkt obsługujący technologię NDI

Wskaźniki LED

• Diody LED stanu wskazują:
  Zasilanie: włączone/wyłączone
  Sygnał dźwiękowy: podgląd/program
  Sygnał wejściowy: zablokowany/odblokowany
  Sygnał pętli: urządzenie podłączone i sygnał wykryty/odkryty

Wymiary

• 117,5 mm (dł.) x 66,7 mm (szer.) x 23,4 mm (wys.)

Otwór montażowy na śrubę

• Otwór gwintowany ¼-20

Pobór mocy

• Maks. prąd 5 V: ~1,5 A
• Maksymalny pobór mocy: ~8W

Środowisko pracy

• Temperatura pracy: 0 do 45 stopni C
• Temperatura przechowywania: -20 do 70 stopni C
• Wilgotność względna: od 5% do 90% bez kondensacji
