Opis dla serii Blackmagic Design Fiber Converter:
Rozszerz i w pełni zasilaj kamery oddalone nawet o 2 km za pomocą kabla światłowodowego SMPTE w otwartym standardzie
Blackmagic Camera Fiber Converter i Blackmagic Studio Fiber Converter konwertują standardowe połączenia telewizyjne dla wideo, audio, zasilania, talkback i tally na pojedynczy kabel światłowodowy SMPTE. Pozwala to na umieszczenie kamer w odległości do 2 km od studia lub zewnętrznego wozu transmisyjnego za pomocą jednego wygodnego i niezwykle wytrzymałego kabla. Blackmagic Camera Fiber Converter dodaje również znane elementy sterujące kamerą studyjną z tyłu kamery, a także dodatkowe połączenia, dzięki czemu można go używać z systemami talkback i przełącznikami, które już posiadasz. Konwertery światłowodowe Blackmagic są wyposażone w 12G-SDI i zostały zaprojektowane do pracy ze wszystkimi formatami HD i Ultra HD do 2160p60. Teraz możesz przekształcić profesjonalne kamery, takie jak URSA Broadcast i URSA Mini, w kompletną profesjonalną kamerę studyjną ze wszystkimi funkcjami potrzebnymi do pracy na najwyższym poziomie.
Kamery znacznie bliżej akcji
Jeśli pracujesz w studiu lub na dużym obiekcie sportowym, często musisz umieszczać kamery daleko od siebie. Chociaż połączenia SDI są powszechne, ograniczony zasięg SDI utrudnia korzystanie z nich na dużych odległościach. Tradycyjnie konieczne jest prowadzenie wielu kabli i drogich przedłużaczy dla zasilania, funkcji talkback, tally, wideo i audio. Sprawia to, że konfiguracja jest niezwykle skomplikowana i zwiększa ryzyko wystąpienia problemów technicznych. Teraz można rozwiązać ten problem, przekształcając wszystkie niezbędne połączenia i zasilanie w jeden wygodny kabel światłowodowy SMPTE, który może działać na niewiarygodnie dużych odległościach. Oznacza to, że kamery można umieścić w dowolnym miejscu i podłączyć z powrotem do wozów transmisyjnych zaparkowanych na zewnątrz obiektu lub z powrotem do centralnego pokoju kontrolnego w studiu. Co najlepsze, światłowód SMPTE jest globalnym standardem branży nadawczej, dzięki czemu można używać powszechnie dostępnych kabli i punktów połączeń. Konwertery światłowodowe Blackmagic są również przystępne cenowo, więc tradycyjni nadawcy, nowi nadawcy internetowi, producenci AV, domy modlitwy i nauczyciele mogą korzystać z tej samej wysokiej klasy technologii nadawczej.
Wbudowane wielowarstwowe zabezpieczenie przed awarią natychmiast odcina zasilanie, aby wyeliminować niebezpieczeństwo
Konwertery światłowodowe Blackmagic współpracują ze standardowymi hybrydowymi kablami elektrycznymi i światłowodowymi SMPTE 311M ze standardowymi złączami SMPTE 304 na każdym końcu. Kable te posiadają 2-drożną parę światłowodów, parę danych i parę zasilania, a także centralny element wzmacniający, który zapewnia im niezbędną trwałość do ciągłego użytkowania. Po podłączeniu Blackmagic Studio Fiber Converter automatycznie przeprowadza kontrole bezpieczeństwa, a następnie włącza się, wysyłając standardową w branży moc 200 V przez kabel SMPTE do kamery i akcesoriów. Oznacza to, że można instalować kamery w odległych lokalizacjach bez martwienia się o spadki mocy na dużych odległościach. Zarówno konwerter studyjny, jak i konwerter kamery na każdym końcu mają dedykowane mikrokontrolery, które stale monitorują stan zasilania. Konwertery komunikują się ze sobą, aby zapewnić zarówno stabilny sygnał optyczny, jak i zasilanie działające w bezpiecznych parametrach. Jeśli wykryty zostanie uszkodzony kabel lub upływ prądu, zasilanie jest natychmiast wyłączane, aby wyeliminować wszelkie zagrożenia dla personelu.
Przekształć kamery telewizyjne w dedykowane kamery studyjne
Kamery studyjne są zwykle obsługiwane z tyłu kamery, ale kamery telewizyjne mają zwykle elementy sterujące z boku kamery. Aby rozwiązać ten problem, Blackmagic Camera Fiber Converter dodaje obsługę światłowodów SMPTE do kamery wraz z szeroką gamą elementów sterujących i funkcji z tyłu kamery, przekształcając ją w profesjonalną kamerę studyjną. Otrzymujesz 2 oddzielne standardowe 5-pinowe złącza talkback, 3 powrotne kanały wideo, 2 dodatkowe wejścia audio, złącza PTZ i trackerów, a także dodatkowe wyjścia DC i D-tap do zasilania akcesoriów. Dzięki tym wszystkim dodatkowym elementom sterującym umieszczonym z tyłu kamery, można ją obsługiwać w taki sam sposób, jak tradycyjne kamery studyjne.
Super szybkie łącze ethernetowe o niskim opóźnieniu dla wideo, audio i sterowania
Blackmagic Camera Fiber Converter i Blackmagic Studio Fiber Converter wykorzystują wideo IP, ponieważ połączenie światłowodowe SMPTE jest otwartym standardem 10G Ethernet. Oznacza to, że wszystkie sygnały wideo i zwrotne są oparte na wideo IP przy użyciu wysokiej jakości, bezstratnego 10-bitowego kodowania i dekodowania wideo. Wszystkie inne połączenia, takie jak talkback, tally, sterowanie kamerą i sterowanie obiektywem, są również konwertowane na IP o niskim opóźnieniu, dzięki czemu uzyskuje się niewiarygodnie niezawodną wydajność i wysoką jakość. Korzystanie z wideo IP oznacza, że konwertery światłowodowe Blackmagic są przyszłościowe i gotowe do personalizacji przy użyciu szybkiej infrastruktury Ethernet w przyszłości.

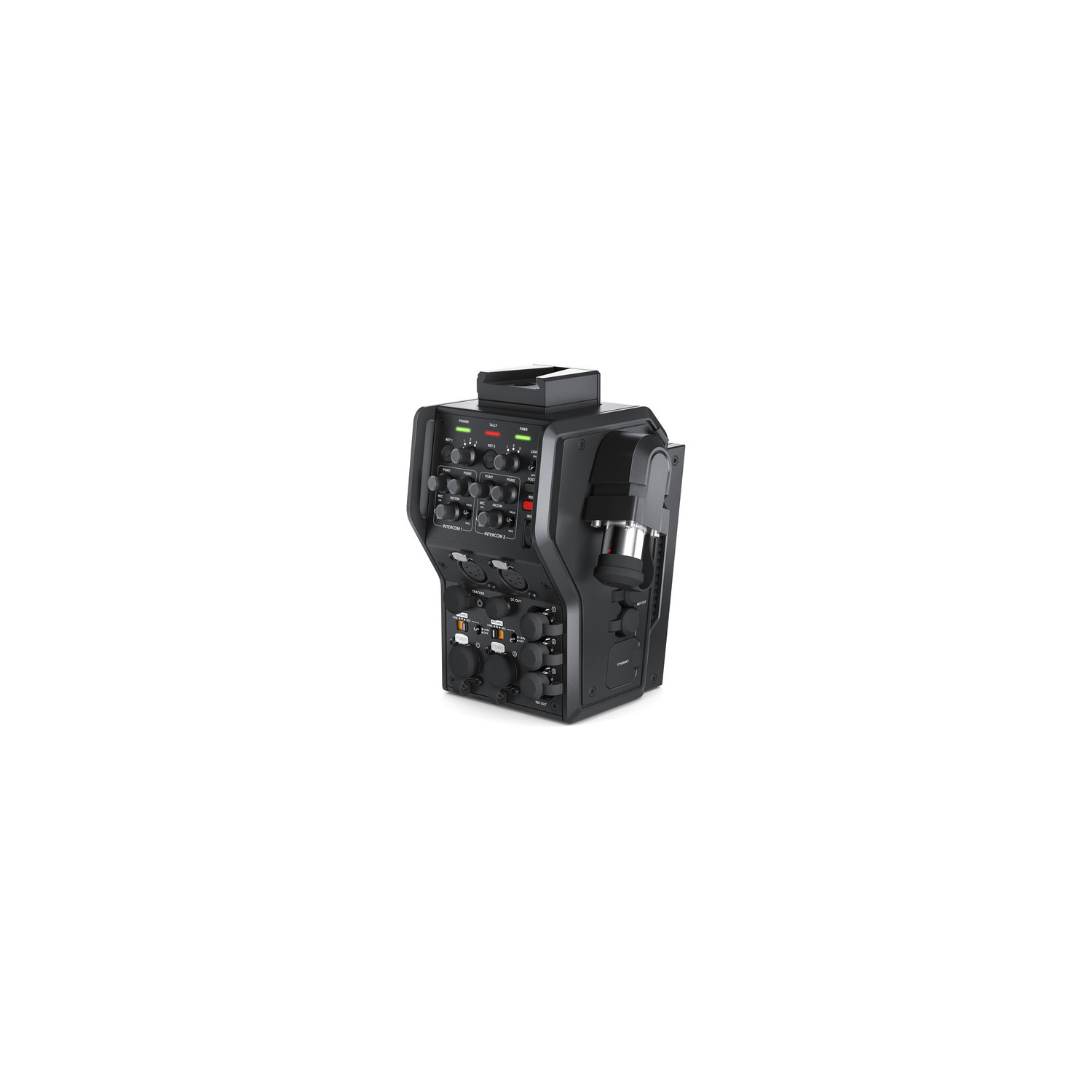

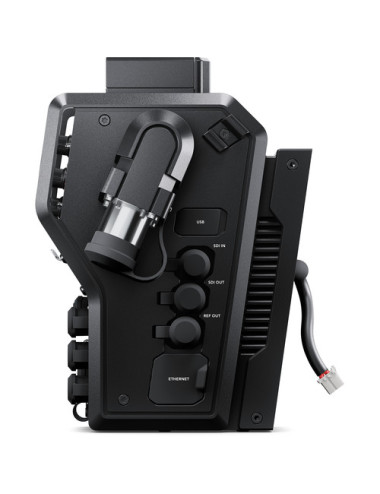

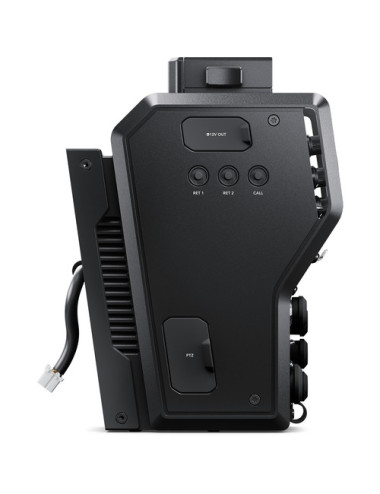

Blackmagic Design Camera Fiber Converter
Blackmagic Camera Fiber Converter mocuje się z tyłu kamery URSA Mini lub URSA Broadcast. Oprócz konwersji całego audio, wideo, sterowania kamerą i funkcji talkback na światłowód, dodaje również profesjonalne sterowanie kamerą studyjną z tyłu kamery. Otrzymujesz kontrolę nad kanałami zwrotnymi, podwójne sterowanie interkomem z możliwością miksowania dźwięku programu, nagrywanie, sterowanie ostrością i przysłoną, złącza słuchawkowe, audio i wiele innych. Konwerter kamery zawiera również płytkę montażową VLock na górze do mocowania akcesoriów, takich jak profesjonalny wizjer Blackmagic Studio Viewfinder. Blackmagic Camera Fiber Converter posiada złącza dla sygnału z kamery Ultra HD, 3 sygnały zwrotne HD, pełne zdalne sterowanie kamerą, PTZ, wiele kanałów talkback, tally i wiele więcej.
Blackmagic Design Studio Fiber Converter
Blackmagic Studio Fiber Converter jest używany na drugim końcu łańcucha kamer w studiu lub na zewnątrz wozu transmisyjnego. Konwertuje sygnały ze zdalnej kamery z powrotem na standardowe połączenia telewizyjne, które mogą być używane z przełącznikami produkcji na żywo, mikserami audio i interfejsami talkback. Konwerter jest wyposażony w zasilacz o dużej pojemności, dzięki czemu może zapewnić wystarczającą moc dla kamery i wszelkich akcesoriów, które można dodać. Studyjny konwerter światłowodowy zawiera złącza dla tally, dwa dwukanałowe interkomy dla standardowych systemów talkback innych firm, a nawet zapasowy kanał inżynieryjny talkback na wypadek awarii światłowodu. Za pośrednictwem pojedynczego kabla światłowodowego SMPTE uzyskuje się główny sygnał z kamery Ultra HD oraz 3 niezależne kanały zwrotne HD z pełnym zdalnym sterowaniem kamerą, PTZ, tracker talkback i Ethernet. Dodatkowo, tuż obok złącza światłowodowego SMPTE na panelu przednim znajduje się duży 5-calowy ekran LCD do monitorowania sygnałów z kamery zdalnej. Pozwala to na łatwe patchowanie i weryfikację funkcji zdalnej kamery.
Dwukanałowy system Talkback
Blackmagic Camera Fiber Converter i Blackmagic Studio Fiber Converter zapewniają 2 dwukanałowe cyfrowe połączenia talkback, które są kompatybilne z profesjonalnymi 5-pinowymi zestawami słuchawkowymi XLR talkback. Konwerter kamery ma nawet wygodne elementy sterujące do miksowania dźwięku powrotnego programu z zestawem słuchawkowym talkback, dzięki czemu można regulować głośność w razie potrzeby podczas rozmowy z resztą załogi. Interkomy talkback mogą być używane zarówno do produkcji, jak i inżynierii. Ponadto dostępny jest kanał zapasowy do rozwiązywania problemów w przypadku awarii łącza światłowodowego. Ten zapasowy kanał talkback automatycznie przełącza się i wykorzystuje parę danych w kablu SMPTE, jeśli światłowód nie działa. Blackmagic Camera Fiber Converter zawiera również standardowe 10-pinowe złącze do trackera talkback, które jest idealne, gdy oba połączenia zestawu słuchawkowego są w użyciu i konieczne jest doprowadzenie dodatkowego połączenia talkback do operatora dźwigu.
Wytrzymała metalowa konstrukcja, wysokiej klasy komponenty i profesjonalne połączenia
Blackmagic Camera Fiber Converter ma niezwykle wytrzymałą, całkowicie metalową konstrukcję, która idealnie pasuje do kamer URSA Broadcast, URSA Mini lub dowolnej kamery obsługującej standardową płytkę baterii. Został zbudowany, aby sprostać trudnym wymaganiom produkcji w terenie i pracy 24/7. Blackmagic Camera Fiber Converter posiada pełnowymiarowe standardowe złącza telewizyjne z osłonami przeciwpyłowymi, a także zintegrowaną płytkę montażową VLock na górze, umożliwiającą dodanie wizjera studyjnego. Blackmagic Studio Fiber Converter został zaprojektowany tak, aby można było zmieścić dwa z nich obok siebie w standardowym stojaku na sprzęt przy użyciu opcjonalnego zestawu do montażu w stojaku. Złącze światłowodowe w Blackmagic Studio Fiber Converter jest wygodnie umieszczone na przednim panelu, tuż obok wbudowanego 5-calowego wyświetlacza LCD, dzięki czemu można podłączyć zdalne kamery i natychmiast zobaczyć obraz.
Specyfikacja techniczna Blackmagic Design Camera Fiber Converter:
Złącza
- Wejście światłowodowe: 1x SMPTE Hybrid Fiber Optic ze złączem SMPTE 304 (męskie).
- Wejście wideo SDI: 1x 12G SDI dla kamery.
- Wyjście wideo SDI: 1x 3G SDI dla powrotnego kamery, 3x 3G SDI dla powrotnych wyjść SDI.
- Talkback Audio: 2x 5-pinowe XLR dla zestawu słuchawkowego z trójdrożnym mikserem audio na wyjście, 1x wyjście Tracker.
- Analogowe audio: 2x 3-pinowe wejścia XLR dla AES, Wejście liniowe lub mikrofonowe. Dostępne zasilanie Phantom.
- Interfejs komputerowy :1x złącze USB-C.
Standardy
- Standardy wideo HD: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
- Standardy wideo Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p60
- Zgodność z SDI: SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M.
- Próbkowanie dźwięku: Standardowa częstotliwość próbkowania telewizji 48 kHz, 24-bitowa konwersja A/D.
- Próbkowanie wideo: 4:2:2
- Precyzja kolorów: 10-bitowa
- Przestrzeń kolorów: REC 709, REC 2020.
- Obsługa wielu częstotliwości: SDI przełącza się między HD, 3G-SDI, 6G-SDI i 12G-SDI.
Oprogramowanie
- Dołączone oprogramowanie: Narzędzie Camera Utility do aktualizacji oprogramowania układowego.
Systemy operacyjne
- Mac 10.14 Mojave,
- Mac 10.15 Catalina lub nowsza wersja
- Windows 8.1 i 10.
Specyfikacje fizyczne
- Wymiary: 140 x 191 x 138 mm (Gł. x Wys. x Szer.)
- Waga: 2.2 kg
Specyfikacje środowiskowe
- Temperatura pracy: 0° do 40° C
- Temperatura przechowywania: -20° do 45° C)
- Wilgotność względna: 0% do 90% bez kondensacji
Elementy zawarte w zestawie
- Blackmagic Design Camera Fiber Converter
- Uchwyt montażowy i śruby do mocowania do kamer URSA Mini i URSA Broadcast
- 3x Krótkie kable SDI 12G do podłączenia wejścia i wyjścia SDI do kamer URSA Mini i URSA Broadcast
- Pakiet powitalny z kodem QR do pobrania oprogramowania
- Gwarancja: 1 rok ograniczonej gwarancji producenta.
