Dodatkowo obsługa protokołu FreeD pozwala na przesyłanie danych śledzenia w czasie rzeczywistym do systemów graficznych AR/VR, co czyni go potężnym narzędziem do wirtualnych planów filmowych i produkcji immersyjnych. Wiodący w branży 255-stopniowy precyzyjny ruch PTZ kamery, optyczna stabilizacja obrazu i elastyczne opcje montażu umożliwiają łatwą instalację i obsługę w studiach, audytoriach i profesjonalnych obiektach na żywo. Od transmisji studyjnych po produkcje na żywo, Bolin R9-418F zapewnia wysokiej jakości obraz 4K, elastyczną łączność i precyzyjną funkcjonalność PTZ, gwarantując, że każda chwila zostanie uchwycona z profesjonalną jakością i niezawodnością. Certyfikat IEC 60601 do użytku w przestrzeniach medycznych, gdzie integralność sygnału i bezpieczeństwo elektromagnetyczne mają zasadnicze znaczenie.
BLOK OBRAZU SONY

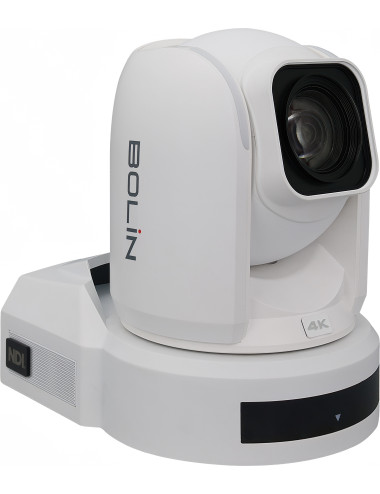

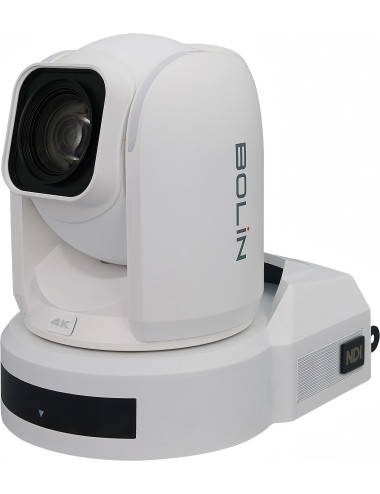

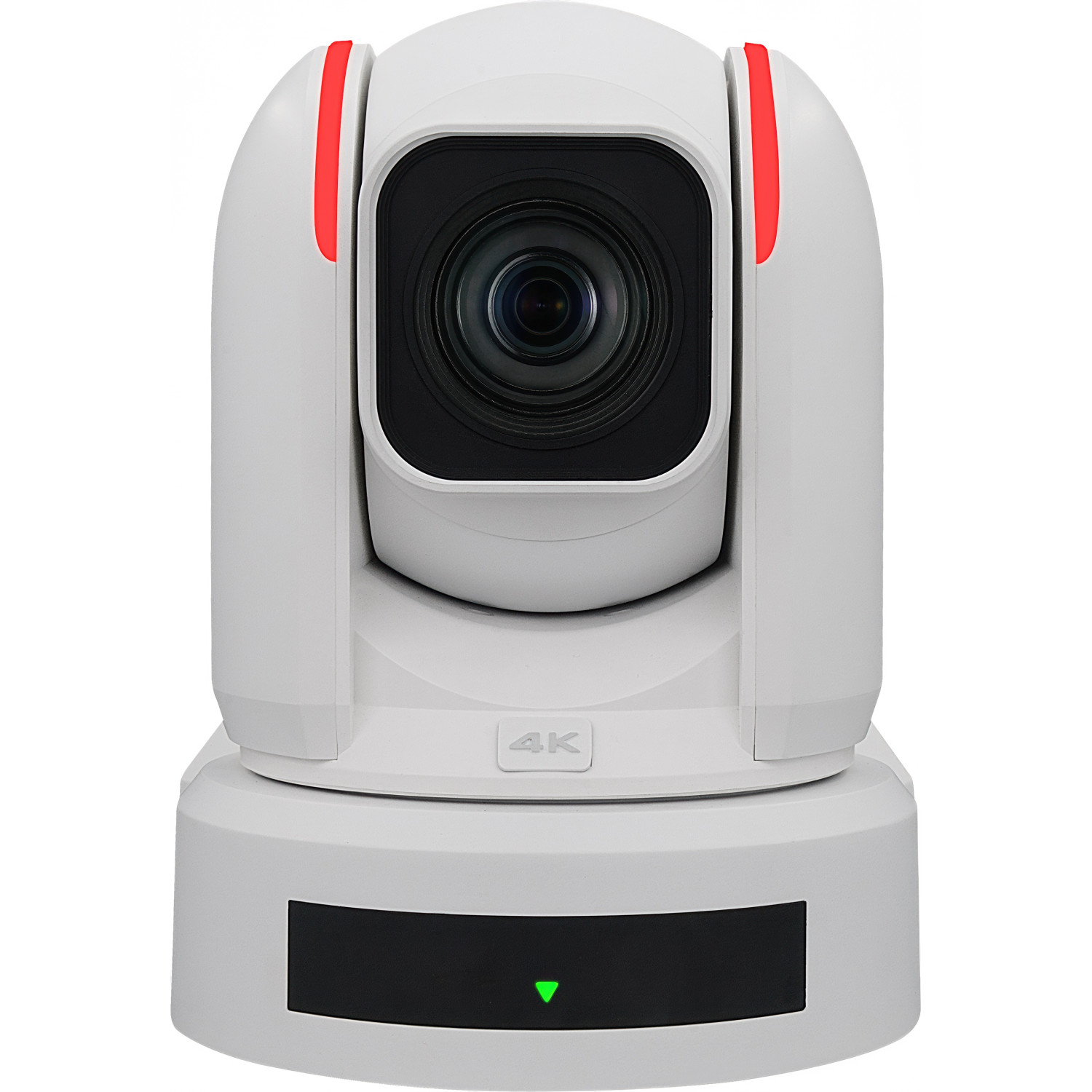

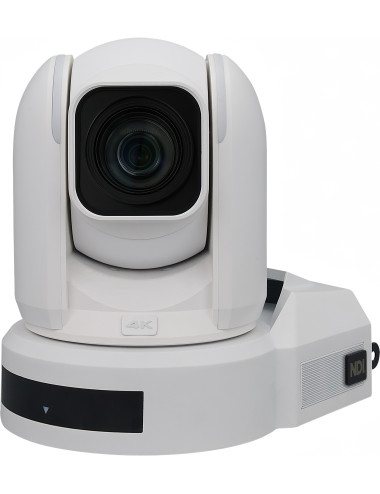

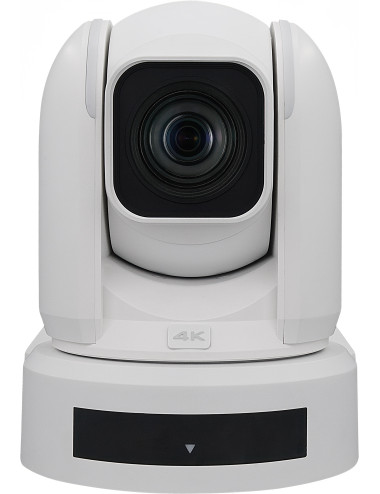

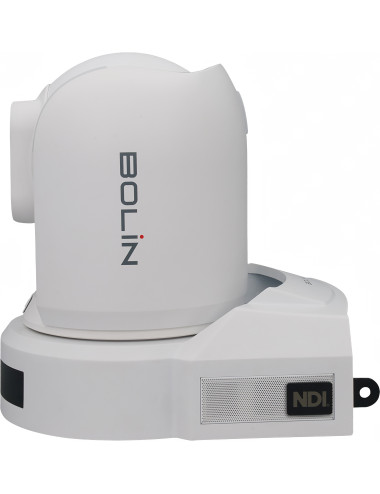

Kamera PTZ R9-418N 1-calowa 4K NDI firmy Bolin jest wyposażona w blok obrazu Sony 4K z matrycą wielkości 1.0", oferujący dużą powierzchnię odbioru światła, zapewniającą ostry, pozbawiony szumów obraz w wysokiej rozdzielczości. Zawiera również mechaniczną stabilizację optyczną dla zwiększenia klarowności i stabilności.
- Duża matryca Exmor R CMOS typu 1 cal
- 14,4 megapiksela
- Najlepsza jakość obrazu w swojej klasie
- 4K z 18-krotnym zoomem, FHD z 24-krotnym zoomem
- Obiektyw Zeiss Stała przysłona F2.8
- Optyczny stabilizator obrazu
- Poziom czerni
- Matryca kolorów
- Filtr ND
- True WDR
Obiektyw 4K z zoomem 18x
Wysokiej jakości obiektyw oferuje jasną maksymalną przysłonę F2.8 i zoom 18x w jakości 4K/29,97/30 klatek na sekundę oraz zoom 24x przy rozdzielczości FHD (1080p59,94/60 klatek na sekundę). Szybkie działanie zoomu (od szerokiego kąta do teleobiektywu) jest idealne do płynnych, szybkich przejść od szerokiego obszaru pokrycia do szczegółowych zbliżeń, zapewniając, że nie umkną Państwu żadne ważne szczegóły. Nowy model FCB-ES8230 stanowi nową jakość i „najlepszy w swojej klasie” obraz w doskonałej rozdzielczości 4K dzięki połączeniu matrycy CMOS Exmor R typu 1 firmy Sony, wysokiej jakości obiektywu i unikalnego procesora ISP firmy Sony.
Utrzymaj stabilniejszy obraz dzięki optycznej stabilizacji obrazu
o raz pierwszy w technologii FCB, przejętej z naszej wiodącej na świecie technologii profesjonalnych kamer, model FCB-ES8230 jest wyposażony we wbudowaną funkcję optycznej stabilizacji obrazu, która przeciwdziała efektom rozmycia i drgań obrazu spowodowanym wibracjami o niskiej częstotliwości i ruchem.
Kamera PTZ Bolin z NDI Embedded Bridge
„NDI Bridge rewolucjonizuje zdalną produkcję mediów, eliminując tradycyjne ograniczenia geograficzne i ułatwiając płynną łączność, współpracę i tworzenie treści z dowolnego miejsca na świecie”.
Dzięki kamerom PTZ i dekoderom Bolin z funkcją NDI Embedded Bridge urządzenia streamują i odbierają zaszyfrowane streamy NDI przez sieć WAN z dowolnego miejsca na świecie. Dzięki jednemu urządzeniu z wbudowanym mostkiem można streamować i odbierać wszystkie streamy NDI w sieci. Urządzenia z wbudowaną funkcją NDI nie wymagają skomplikowanej konfiguracji, a ustawienia można łatwo wykonać z wyprzedzeniem, aby zapewnić obsługę typu plug and play w terenie.
Kamery PTZ firmy Bolin z osadzonym mostkiem NDI zapewniają współpracę w czasie rzeczywistym, solidne zabezpieczenia i płynne działanie podczas zdalnej produkcji i transmisji, wirtualnych wydarzeń i tworzenia treści.
„Zasadniczo umożliwia to osobom lub zespołom z wielu lokalizacji udostępnianie, wysyłanie i odbieranie wysokiej jakości strumieni wideo, audio i metadanych o niskim opóźnieniu oraz kontrolowanie ich na całym świecie”.
Zintegrowany protokół FreeD do produkcji wideo VR/AR
FreeD (Free Dimensional Video) to protokół umożliwiający przechwytywanie i renderowanie immersyjnych, trójwymiarowych treści wideo. Jest on szczególnie przydatny w przypadku wirtualnych produkcji wideo na żywo z wykorzystaniem sygnałów wideo w paśmie podstawowym oraz, w przypadku kamer PTZ firmy Bolin, z AV Over IP streamowaniem o ultra niskim opóźnieniu. Funkcja ta może być szeroko stosowana w takich zastosowaniach, jak prognozy pogody, sport, wiadomości i wydarzenia na żywo.
FreeD pomaga dostarczyć wszystkie dane osiowe potrzebne kamerze PTZ Bolin do inteligentnego i płynnego obracania, pochylania i powiększania podczas śledzenia wyznaczonych obiektów i osób. Nadawcy mogą łączyć kamery PTZ Bolin z obsługą FreeD z dostępnym, zaawansowanym oprogramowaniem, aby zautomatyzować złożone operacje kamery, uzyskując spektakularne wyniki.
Ruch PTZ — płynny, dokładny i cichy
- PAN: 340° (-170° do +170°); W pełni proporcjonalne, prędkość od 0,05° do 70°/s
- TILT: 120° (od -30° do +90°); w pełni proporcjonalne, prędkość od 0,05° do 60°/s
- Preset: 255 pozycji, prędkość 70°/s, regulacja poziomu 0~5, dokładność: 0,03°
- Preset profil obrazu
- Preset Motionless
- Pamięć śledzenia PTZ
- Poziom hałasu poniżej NC35
- Płynny i dokładny ruch
SPECYFIKACJA
Obraz 4K30/FHD, 18X
Blok rejestrujący: Sony Image Block
Matryca: Matryca CMOS Exmor R typu 1,0 z tylnym oświetleniem
Liczba efektywnych pikseli: 14,2 MP
Elementy obrazu: 3840 x 2160, 8,29 MP
Obiektyw: Obiektyw Zeiss Vario-Sonnar T, zakres zoomu 18X (4K)/24X (FHD)
Kąt widzenia w poziomie: 64,6˚ (szeroki) – 6,1˚ (teleobiektyw),
Kąt widzenia w pionie: 39,2˚ (szeroki) – 3,4˚ (teleobiektyw),
Ogniskowa: f=9,3 do 111,6 mm, F2,8 (szeroki kąt), F4,5 (teleobiektyw)
Minimalna odległość od obiektu: 80 mm (szeroki kąt), 1000 mm (teleobiektyw)
Przysłona: F2,8 stała (W)~F4,5 (T), 16 stopni
Minimalne oświetlenie: 0,5 lx (1/30 s, 50%, wysoka czułość włączona) 2,0 lx (1/30 s, 50%, wysoka czułość wyłączona)
Czas otwarcia migawki: 1/1 s do 1/10000 s (28 stopni)
Ostrość: Ostrość punktowa, autofokus (wyzwalacz/interwał), ostrość ręczna (zmienna prędkość), wyzwalacz One Push, granica bliska
Balans bieli: AUTO, ATW, wnętrze, na zewnątrz, One Push WB, ręczny WB, automatyczny na zewnątrz, lampa sodowa (stała/automatyczna/automatyczna na zewnątrz)
Ekspozycja: Pełna automatyka, wzmocnienie, priorytet migawki, priorytet przysłony, ręczna, jasna
Funkcje: Wysoka czułość, kompensacja podświetlenia, HLC, E-FLIP, odbicie lustrzane, dzień/noc
WDR: TAK (130 dB), wyświetlane jako VISIBILITY ENHANCER w menu ekranowym
Filtr ND: Tak
Stabilizator obrazu: TAK, optyczny stabilizator obrazu
Wzmocnienie koloru: Tak (15 stopni)
Barwa koloru: Tak (15 stopni)
Gamma: Standardowa/Prosta/Wzór
Poziom gamma: Tak (15 stopni)
Poziom czerni: Tak (97 stopni)
Gamma czerni: Tak (15 stopni)
Matryca kolorów: Wyłączona/Standardowa/Wysoka nasycenie/Światło FL
Redukcja szumów: Włączona/Wyłączona (poziom od 5 do 1 / Wyłączona, 6 stopni), 2D/3D
Stosunek sygnału do szumu: ≥50db
HLC: Tak
E-Flip: Tak
Defog: Tak, (wyłączony, niski, średni, wysoki)
Wysoka czułość: Tak
Powolna reakcja AE: Tak
Dzień/Noc: Tak
Kompensacja podświetlenia: Tak
Mechaniczne
Ruch panoramiczny: PAN: 340° (-170° do +170°); w pełni proporcjonalny 0,05° do 70°/s
Ruch pochylenia: TILT: 120° (-30° do +90°); w pełni proporcjonalny 0,05° do 60°/s
Proporcjonalna prędkość: Prędkość obrotu/pochylenia proporcjonalna do zakresu zoomu
Pozycja preset: 255 pozycji, prędkość 70°/s, regulacja poziomu 0~5, dokładność: 0,1°
Pamięć zaprogramowanych ustawień: Profil obrazu, Pamięć ustawień parametrów obrazu: kompensacja podświetlenia, balans bieli, automatyczna ekspozycja, jasność, przysłona, migawka, wzmocnienie, efekt, redukcja szumów, odbicie lustrzane, gamma, Ex-COMP, odcień koloru, kontrast itp.
Motionless Preset: TAK, WŁ./WYŁ.
Pamięć śledzenia PTZ: TAK, 4
Cruise: TAK, 12
Poziom hałasu: Zgodność z normą NC35
Pozycja startowa: Tak
FreeD: Tak, protokół FreeD do śledzenia kamery AR/VR, przez IP
Środowisko pracy: W pomieszczeniach
Interfejs
Wyjście wideo HDMI: HDMI 1.4 typ A
Wyjście wideo SDI: 6G-SDI, 75Ω BNC x 2，SDI Clean / SDI PM dla wyjścia z wyświetlaniem OSD
Wyjście światłowodowe SDI: Moduł optyczny SDI SFP obsługujący do 12G-SDI (moduł nie wchodzi w skład zestawu). Odłączane gniazdo, złącze: Duplex LC (opcjonalnie poprzez ST, LC lub SMPTE)
Moduł laserowy: nadajnik DFB-LD jednomodowy 1310 nm i odbiornik PIN zgodny ze specyfikacją MSA SFP+ SFF-8402.
Port sieciowy LAN: RJ45X1, standardowy 10M/100M/1000M Base-TX Ethernet, złącze LAN do sterowania IP/wyjścia wideo/wyjścia audio/aktualizacji oprogramowania układowego systemu
System synchronizacji: Synchronizacja wewnętrzna/zewnętrzna (BBS/Tri-Level Sync)
Zewnętrzne wejście synchronizacji: Genlock, złącze BNC, BBS (Black Burst Sync), obsługa Tri-Level Sync
Wejście audio: Symetryczne XLR (złącze Hirose poprzez kabel rozgałęziający Atomos 10-pinowy LEMO do XLR) z zasilaniem fantomowym 48 V (kabel nie wchodzi w skład zestawu) , 3,5 mm TRRS do dwukierunkowego interkomu audio
Wyjście audio: Zbalansowane XLR (przez 10-pinowy kabel rozgałęźny typu LEMO do XLR, kabel nie wchodzi w skład zestawu), osadzony z HDMI, SDI i IP, 3,5 mm TRRS do dwukierunkowego interkomu audio
Tally Light: Czerwona, zielona/przód i tył
Przełącznik DIP: Przełącznik DIP rozdzielczości wideo x1
Aktualizacja firmware: Aktualizacja przez IP dla systemu kamer MCU, FPGA i enkodera
Typ złącza zasilania: WEJŚCIE: DC12V, podłączenie za pomocą śruby (typ - 5,5 mm × 2,1 mm męskie złącze zasilania DC i adapter do montażu w gnieździe panelowym z blokadą śrubową), WEJŚCIE: RJ45, PoE++ (IEEE802.3bt)
Interfejs sterowania: RJ45X1-RS422, RJ45X1-IP Control, pilot na IR
Protokół sterowania: Serial: VISCA, PELCO P/D; IP: VISCA Over IP, ONVIF; FreeD, API, NDI
System sygnału wideo HDMI
Format wideo HDMI: 3840x2160P 30/29,97/25/24/23,98 1920x1080P 60/59,94/50/30/ 29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Precyzja kolorów: 12 bitów (HDMI), YUV4:2:2
Przestrzeń kolorów: YUV、RGB
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, generator znaków tytułu na ekranie osadzony w materiale wideo; Wstawianie obrazu/logo Wyświetlanie ekranu z streamowanym strumieniem obrazu IP
Format sygnału SDI
Wyjście wideo SDI: 6G-SDI
Format wideo SDI: 3840x2160P 30/29,97/25/24/23,98 1920x1080P 60/59,94/50/30/ 29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Precyzja kolorów: 10 bitów (SDI), YUV 4:2:2
Przestrzeń kolorów: YUV
Standard: SMPTE 292M, SMPTE 296M (1,5 Gb/s), SMPTE 424M, SMPTE 274M, SMPTE 425-A (3 Gb/s) SMPTE 2081 (6 Gb/s), z SMPTE352 Obsługiwane metadane SDI
Podwójne wyjście: Sygnał HDMI i SDI może być wysyłany w różnych formatach
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, generator znaków tytułu na ekranie osadzony w materiale wideo
Sieć
Kompresja wideo: NDI High Bandwidth, NDI HX3, AVC-H.264/HEVC-H.265/MJPEG przez FPGA
Rozdzielczość IP/częstotliwość klatek: 3840x2160P 30/29,97/25/24/23,98 1920x1080P 60/59,94/50/30/ 29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Prawdziwe podwójne wyjście: Sygnał IP, HDMI i SDI można ustawić w różnych formatach
Protokoły IP: TCP/IP, IGMP, ICMP, ARP, QoS, SNMP, UDP, HTTP, DNS, DHCP, FTP, NTP, UPNP, SRT, NDI
Protokoły transmisji: RTMP(S), RTSP, szyfrowanie RTSP, strumieniowanie RTP (unicast, multicast), SRT, MPEG-TS przez UDP, MPEG-TS przez RTP, NDI, NDI 6
Format kolorów: YUV4:2:0 8 bitów、YUV4:2:2 8 bitów、YUV4:2:2 10 bitów
Multi-stream: 2 strumienie
Kompresja audio: 32–128 Kb/s (AAC-LC) do wyboru
OSD: Spersonalizowane OSD
Kompatybilna integracja: ONVIF2.4 (profil S), VISCA Over IP
Przepustowość (wyniki mogą się różnić w zależności od konfiguracji sieci i ustawień zarządzania): A: NDI High Bandwidth: 5 Mbps-360 Mbps; @4K60, B: NDI HX3: 128 Kbps-100 Mbps; @4K60
Opóźnienie (ogólne opóźnienie może wzrosnąć w zależności od konfiguracji sieci): certyfikowane przez NDI, <100 ms
Obsługa przeglądarek: Kompatybilność z różnymi przeglądarkami — obsługa HTML5 dla Microsoft Edge, Google Chrome, Firefox i Safari
Ogólne
Temperatura pracy: –10 °C do 50 °C（14°F do 122°F)
Wilgotność podczas pracy: ≤80% (bez kondensacji)
Zasilanie: DC12V, POE++ (IEEE802.3 bt Typ 4 Klasa 7)
Pobór mocy: Min.: 40 W (stan statyczny bez ruchu) Maks.: 46 W (praca przy pełnym obciążeniu)
Metoda instalacji: Samodzielna (w pozycji pionowej), zawieszona (wisząca) lub na statywie
Mocowania (dostępne osobno): Mocowanie sufitowe, mocowanie ścienne, statyw
Rozmiar otworu na śrubę statywu: 1 x 1/4” punkt mocowania zabezpieczającego
Kolor obudowy: Czarny, biały
Wymiary kamery: 201*253*249 mm (szer. * gł. * wys.), 201*253*256 (z podkładkami pod nóżki)
Waga netto: 3,8 kg (8,36 funta)
Dołączone akcesoria: Pilot zdalnego sterowania IR x1, zasilacz i przewód zasilający (USA, UE, Wielka Brytania), śruby montażowe x3, przedłużacz RJ45 do RS422
Certyfikaty: CE, FCC, IC, UKCA, ROHS, WEEE, IEC60601 (klasa medyczna)
