Ekonomiczne przejście na zdalne sterowanie PTZ
Dzięki PTR-15 przejście z konwencjonalnych kamer na zdalnie sterowane PTZ staje się opłacalnym rozwiązaniem. System umożliwia pojedynczemu operatorowi efektywne zarządzanie zdalnymi operacjami na wielu kamerach.

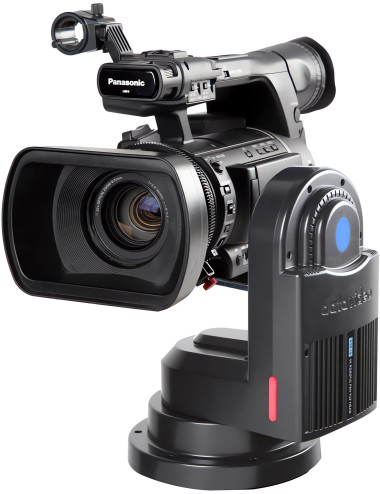

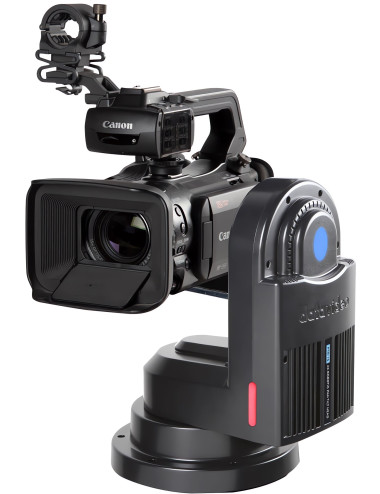

Szeroki zakres obsługiwanych kompatybilnych kamer
Korzystaj ze sterowania LanC PTR-15, które płynnie integruje się z szeroką gamą profesjonalnych kamer wideo. Ta kompatybilność umożliwia wybór optymalnych kamer, które spełniają określone wymagania.

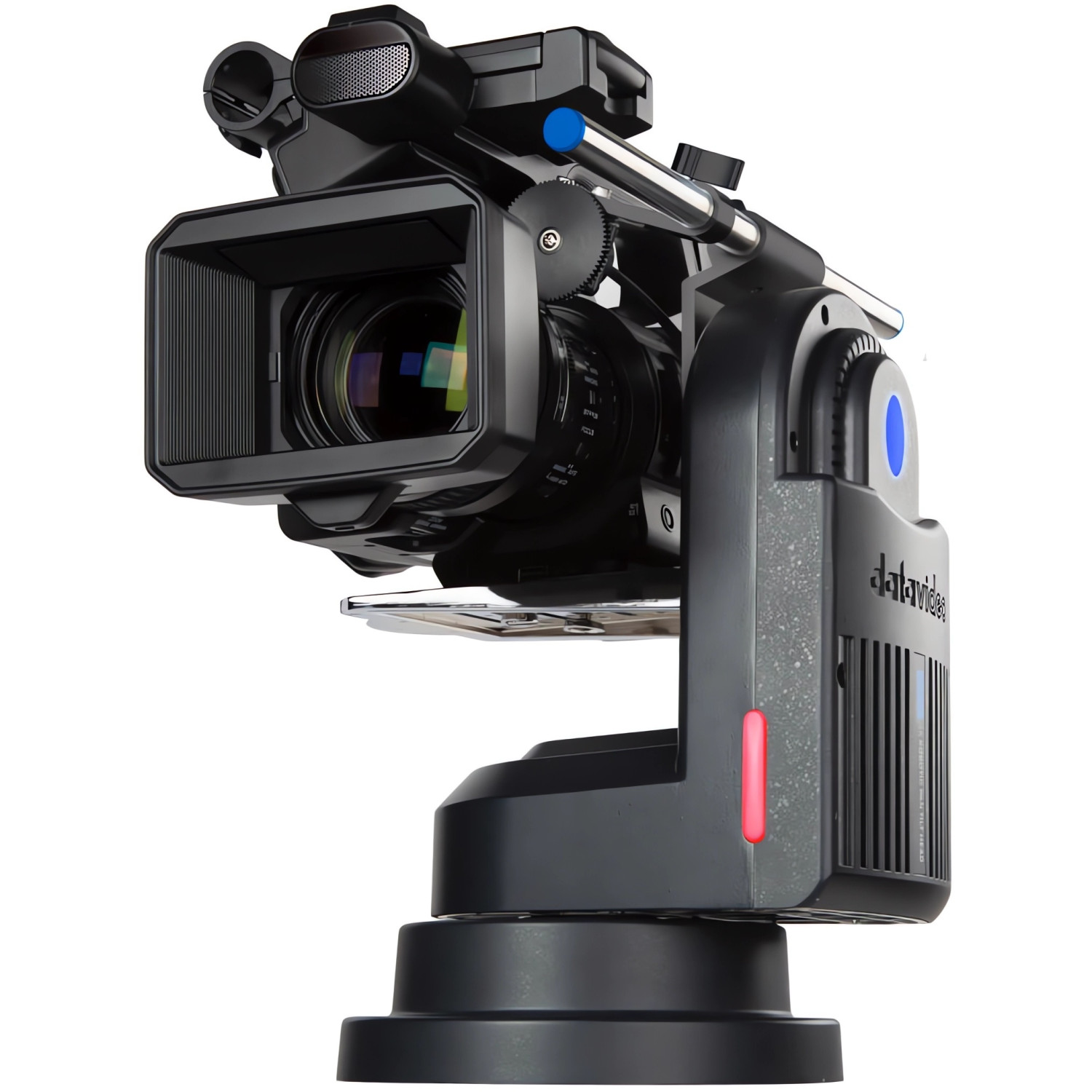

Lekka, mocna i wytrzymała konstrukcja
Wykonana ze stopu aluminium głowica PTR-15 waży zaledwie 3,7 kg. Jego solidna konstrukcja służy jako stabilny fundament dla konfiguracji kamery, oferując wytrzymałość potrzebną do obsługi kamer o wadze do 4 kilogramów.
Zróżnicowane opcje kontrolerów
PTR-15 obsługuje szereg opcji sterowania, w tym porty szeregowe, Ethernet i LanC. Dostosowany do Twoich wymagań, bezproblemowo obsługuje RMC-180 MARK II, RMC-300A i SHOWCAST 100 firmy Datavideo.
Kompleksowa kontrola IP
Oprócz standardowego sterowania RS-232/422, PTR-15 zapewnia solidne sterowanie oparte na protokole IP, nadążając za nowoczesnym trendem systemów opartych na sieciach LAN. Technologia ta przenosi protokoły sterowania kamerami i regulację parametrów technicznych stosowane w wysokiej klasy studiach nadawczych do otwartego środowiska IP. Ta transformacja zrywa z wcześniejszymi ograniczeniami wyłącznej kontroli jeden-do-jednego, umożliwiając swobodne przełączanie różnych kamer i osiąganie precyzyjnych regulacji parametrów kamery, takich jak przysłona, migawka, wzmocnienie światła czerwonego/niebieskiego, punkt skupienia i inne. Dzięki temu rozwiązaniu obsługa kamer na miejscu wkracza w bezprecedensową erę wygody.
Podwójne interfejsy 12G-SDI i HDMI 2.0
Solidna i stabilna natura interfejsów SDI sprawia, że są one bardzo odpowiednie dla środowisk nadawczych, podczas gdy HDMI oferuje wysoką kompatybilność z urządzeniami peryferyjnymi. PTR-15 w pełni obsługuje zarówno standardy 12G-SDI, jak i HDMI 2.0 do zastosowań nadawczych i AV. Niezależnie od tego, czy wymagane są połączenia SDI czy HDMI, zapewnia on kompletny kanał transmisji audiowizualnej 4K50/60P.
Synchronizacja i kalibracja Genlock/Timecode
Jest to jedno z kryteriów odróżniających sprzęt klasy broadcast od konsumenckiego. Funkcja Genlock umożliwia wzajemne połączenie wszystkich kamer i urządzeń wyświetlających, zapewniając precyzyjną synchronizację przy każdej klatce, wszystkie działające na tej samej częstotliwości zegara. Zapobiega to takim problemom jak rozrywanie obrazu spowodowane niestabilną transmisją klatek.
Funkcja kalibracji kodu czasowego umożliwia połączenie wszystkich kamer i urządzeń nagrywających, zapewniając te same parametry czasowe. Zapewnia to ujednolicony punkt odniesienia czasowego dla późniejszej archiwizacji lub postprodukcji, zapewniając spójność.
Obsługa 199 zaprogramowanych pozycji kamery

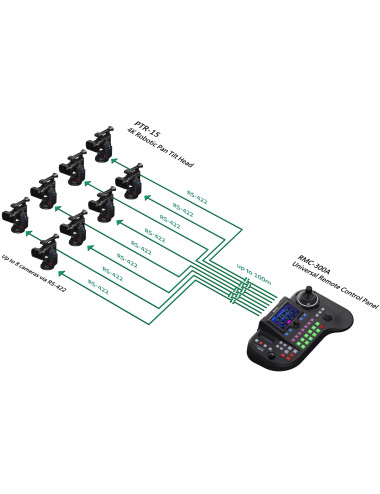

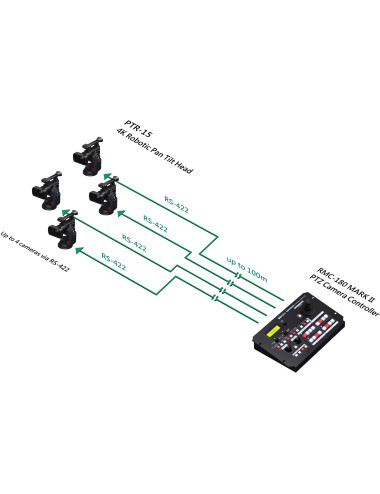

Aby sprostać wymaganiom kompleksowej produkcji wideo obejmującej różne kąty i perspektywy, PTR-15 może obsługiwać 199 zaprogramowanych pozycji kamery, zaspokajając różnorodne potrzeby. Ustawienia te można bez trudu aktywować za pomocą pilota zdalnego sterowania IR, umożliwiającego szybki dostęp do każdej ze 199 pozycji. W połączeniu z uniwersalnym pilotem zdalnego sterowania RMC-300A można uzyskać natychmiastowy dostęp do zaprogramowanych ustawień za pomocą 14 dedykowanych przycisków fizycznych. W przypadku pilota RMC-180 MARK II dostępne są 4 fizyczne przyciski do szybkiego przywoływania zaprogramowanych ustawień.
Bezproblemowa integracja PoE++
Korzystając z pilota PTR-15, nie trzeba już montować akumulatora w kamerze. Dzięki zintegrowanej funkcji PoE++ w PTR-15, podczas pracy nie jest wymagana dodatkowa bateria ani źródło zasilania.
Wbudowany wskaźnik Tally Light
Głowica PTR-15 jest wyposażona w wyraźny wskaźnik Tally Light umieszczony z przodu, który w wygodny sposób informuje o stanie pracy kamery.
Podwójne napięcie wyjściowe: Kompatybilność 12V/24V
Aby obsługiwać różnorodne specyfikacje zasilania kamer, PTR-15 zapewnia podwójne wyjścia zasilania. Funkcja ta z łatwością dostosowuje się do większości kamer biznesowych i profesjonalnych dostępnych na rynku. Za pomocą przełącznika na tylnym panelu można przełączać między specyfikacjami mocy wyjściowej, zapewniając stabilne zasilanie. Konstrukcja zawiera obwody ochrony przeciwprzepięciowej dla zwiększenia bezpieczeństwa podczas użytkowania.
Komunikacja z systemem rozpoznawania pozycji kamery Free-D Virtual Studio
Zrobotyzowana głowica pan-tilt PTR-15 firmy Datavideo łączy zaawansowaną technologię pan-tilt z systemami AR/VR. Łączy się przez RS-422, aby przesyłać dane obrotu, pochylenia i zoomu do systemu produkcyjnego TVS-3000 Virtual Studio, zapewniając płynną współpracę.
W przypadku różnych kamer i obiektywów obsługuje akwizycję danych śledzenia obiektywu za pośrednictwem matryc ZEK-1 lub ZEK-2, umożliwiając sterowanie zoomem obiektywu i synchronizację śledzenia silnika. Wyjście RS-422 zapewnia 8-bitowe, precyzyjne dane śledzenia protokołu Free-D, kompatybilne z większością systemów wirtualnych.
Oferuje precyzyjną kontrolę obrotu (±340 stopni) i pochylenia (±45 stopni) z regulowanymi trajektoriami ruchu i prędkościami, osiągając wysoką precyzję. Zbudowany w oparciu o protokół DVIP firmy Datavideo, jest kompatybilny z protokołami sieciowymi TCP/IP, obsługując sterowanie urządzeniami innych firm.
Możesz wybrać panel sterowania RMC-300A IP z 5-calowym ekranem dotykowym UI lub szeregowy panel sterowania RMC-180 MARK II do sterowania dwoma systemami, zwiększając bezpieczeństwo i niezawodność.
Numer modelu: PTR-15
Interfejs wideo: HDMI 2.0 x 1 , 12G-SDI x 1 , 3G-SDI x 1
Wyjście wideo: 2160p 60/59.94/50 , 2160p 30/29.97/25 , 1080p 60/59.94/50 , 1080p 30/29.97/25 , 1080i 60/59.94/50 , 720p 60/59.94/50"
Jednostka sterująca: RMC-180 MARK II , RMC-300A , RMC-300C , SHOWCAST 100 , Kontrolery protokołu VISCA over IP , Pilot IR
Genlock: TAK
Kod czasowy: TAK
Zakres obrotu / pochylenia: Obrót: 340° , Pochylenie: ±45°
Prędkość obrotu / pochylenia: Obrót: 0,12~15°/sek. , Pochylenie: 0.06~10° /Sec
Ustawienie wstępne: Pozycja obrotu/pochylenia 199
Odległość sterowania: 1,200M przez RS422 , 100M przez DVIP
Protokół sterowania: Sony VISCA , DVIP
Wejście sterujące: RS-422 , DVIP
Maksymalne obciążenie: 4 KG Max
Wyjście sterujące: RS-232 , RS-422 , Sterowanie IP , BX-Lens , LanC
Wymagane zasilanie: DC 14V~ 20V, 90W
Zasilanie: DC 24/12 V, 36 W maks.
Temperatura pracy: Zakres 0~40 C°
Zakres wilgotności roboczej: 10~80%
Temperatura przechowywania: Zakres -10~60C°
Zakres wilgotności przechowywania: 5~80%
Waga: 3,7 kg
Wymiary (dł. x szer. x wys.): 241 x 191 x 300 mm
Zawartość opakowania
Jednostka główna PTR-15 x 1
Zasilacz DC 19V x 1
Przewód zasilający x 1
Pilot zdalnego sterowania IR x 1
Kabel DC z blokadą do D-Tap x 1
Kabel HDMI x 1
Kabel SDI x 1
Kabel zdalnego sterowania (2,5 mm gniazdo jack do mini-din 8pin) x 1
Śruba 1/4" x 2
Adapter śrubowy 1/4" do 3/8" x 1
Akcesoria opcjonalne
ZEK-1
ZEK-2
PCB-1
WM-10
WM-11
CM-10
