Funkcje AJA ADA4:
- Jednoczesny przetwornik analogowo-cyfrowy i cyfrowo-analogowy lub synchronizator AES
- Pełnookresowe wyjście referencyjne AES11 o niskim poziomie jittera
- Do 4 kanałów zbalansowanego dźwięku analogowego na AES/EBU
- Do 4 kanałów zbalansowanego analogowego sygnału audio AES/EBU
- Dostarczany kabel XLR Breakout
- Pętla referencyjna AES11/Wordclock/Tri-level Sync/Color Black
- Regulowane poziomy audio
- Konwersja częstotliwości próbkowania między 96 kHz a 48 kHz
- Konfiguracja przełącznika Dipswitch
- Zasilanie 5-18 VDC (dołączone do zakupu)
Synchronizacja zewnętrzna
ADA4 akceptuje wejście synchronizacji AES11, wordclock lub synchronizacji wideo/koloru czarnego. Wejście referencyjne i synchronizacja są automatyczne dzięki pasywnej pętli referencyjnej, a także oddzielnemu wyjściu synchronizacji AES.

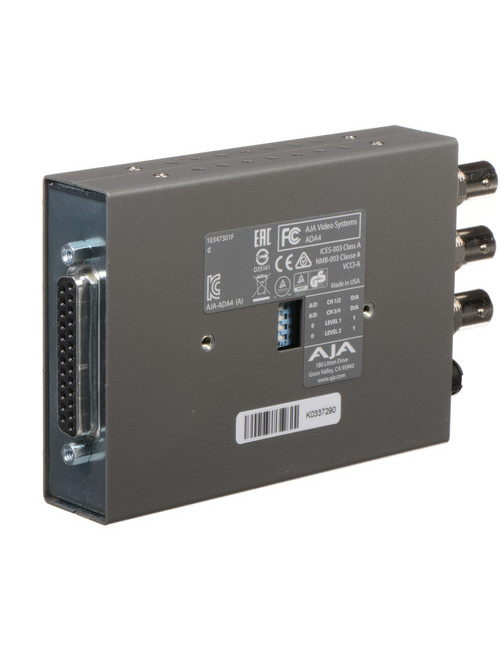

Szybka konfiguracja
Łatwo dostępne przełączniki DIP umożliwiają szybką i przejrzystą konfigurację poziomów audio w ADA4 w trakcie produkcji.

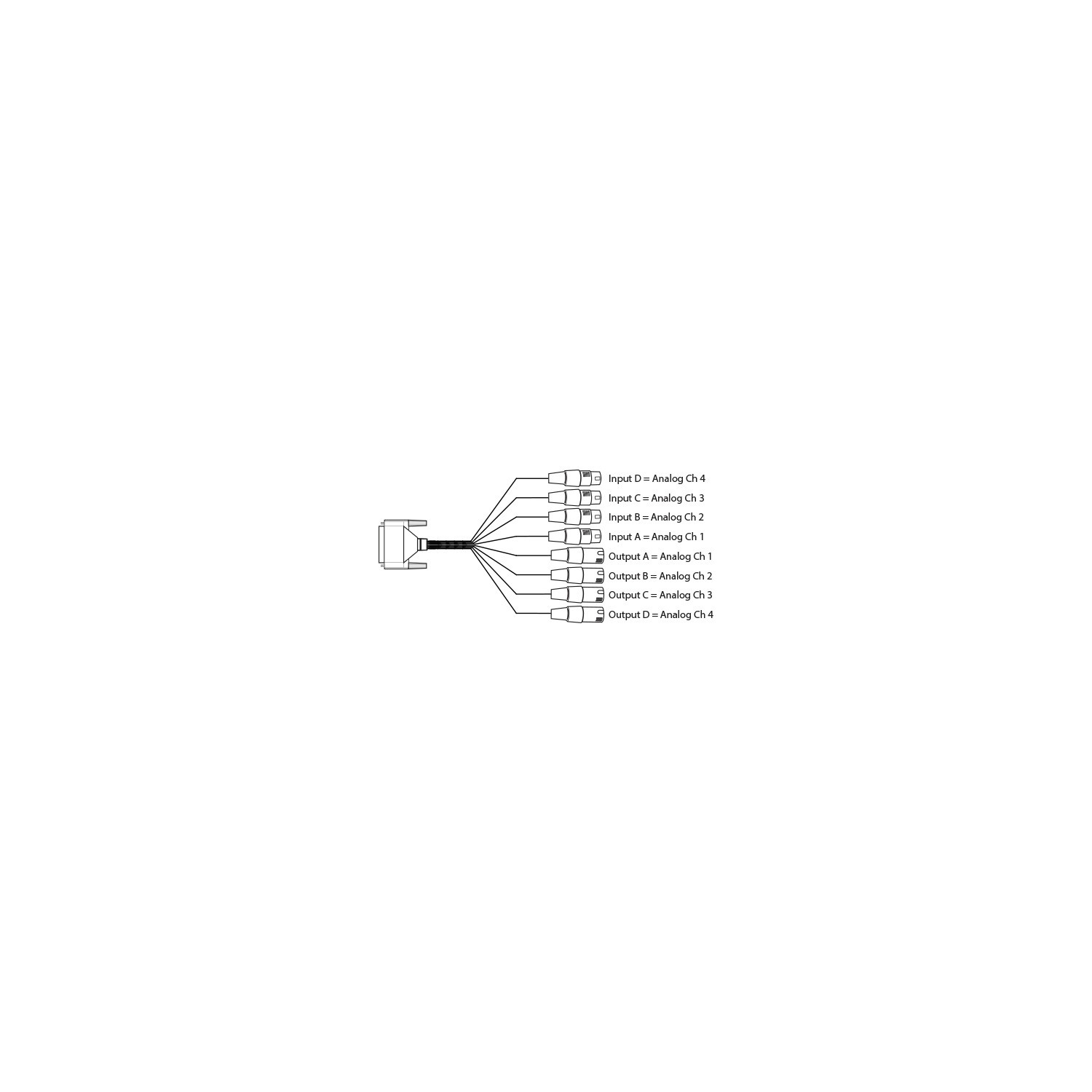

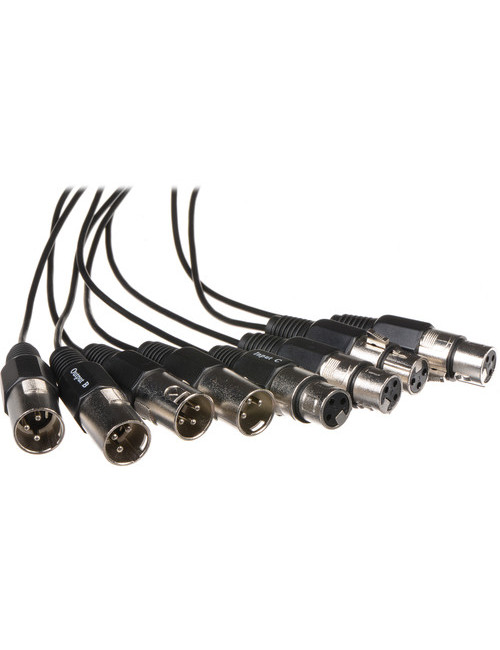

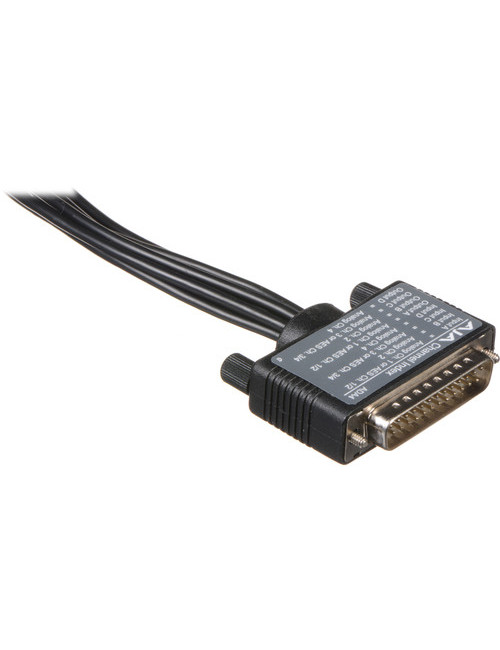

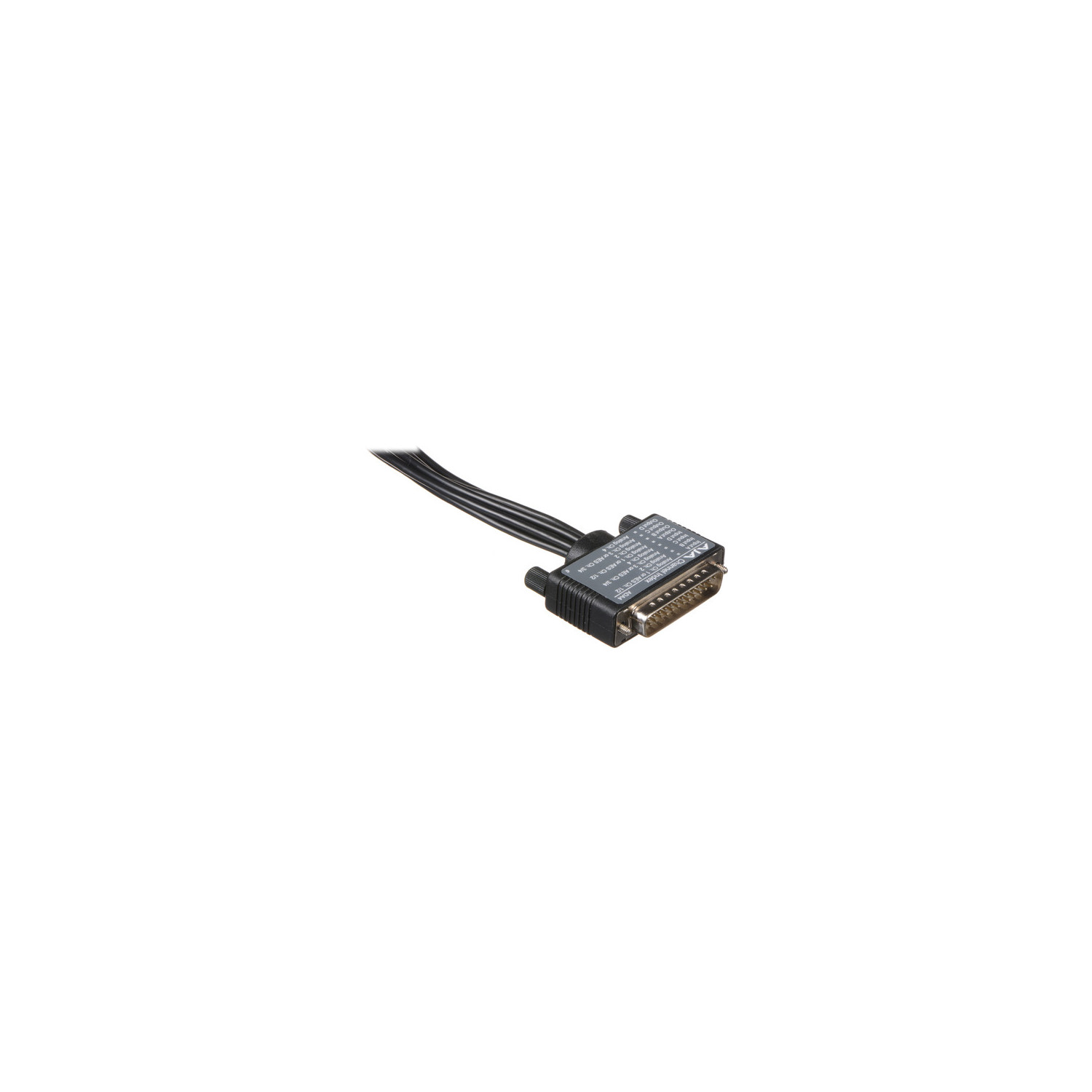

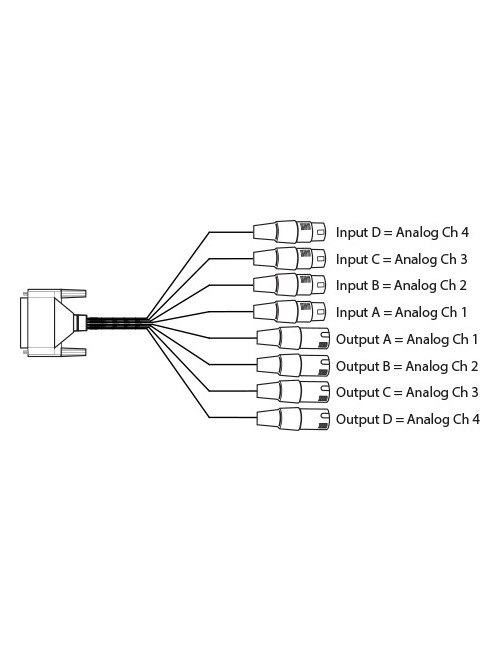

Dołączony kabel Breakout
Dodatkowe połączenia na kablu dołączonym w zestawie.
Uniwersalny zasilacz
Wszystkie minikonwertery AJA są dostarczane z uniwersalnym zasilaczem, który zawiera międzynarodowe złącza wtykowe do użytku na całym świecie.

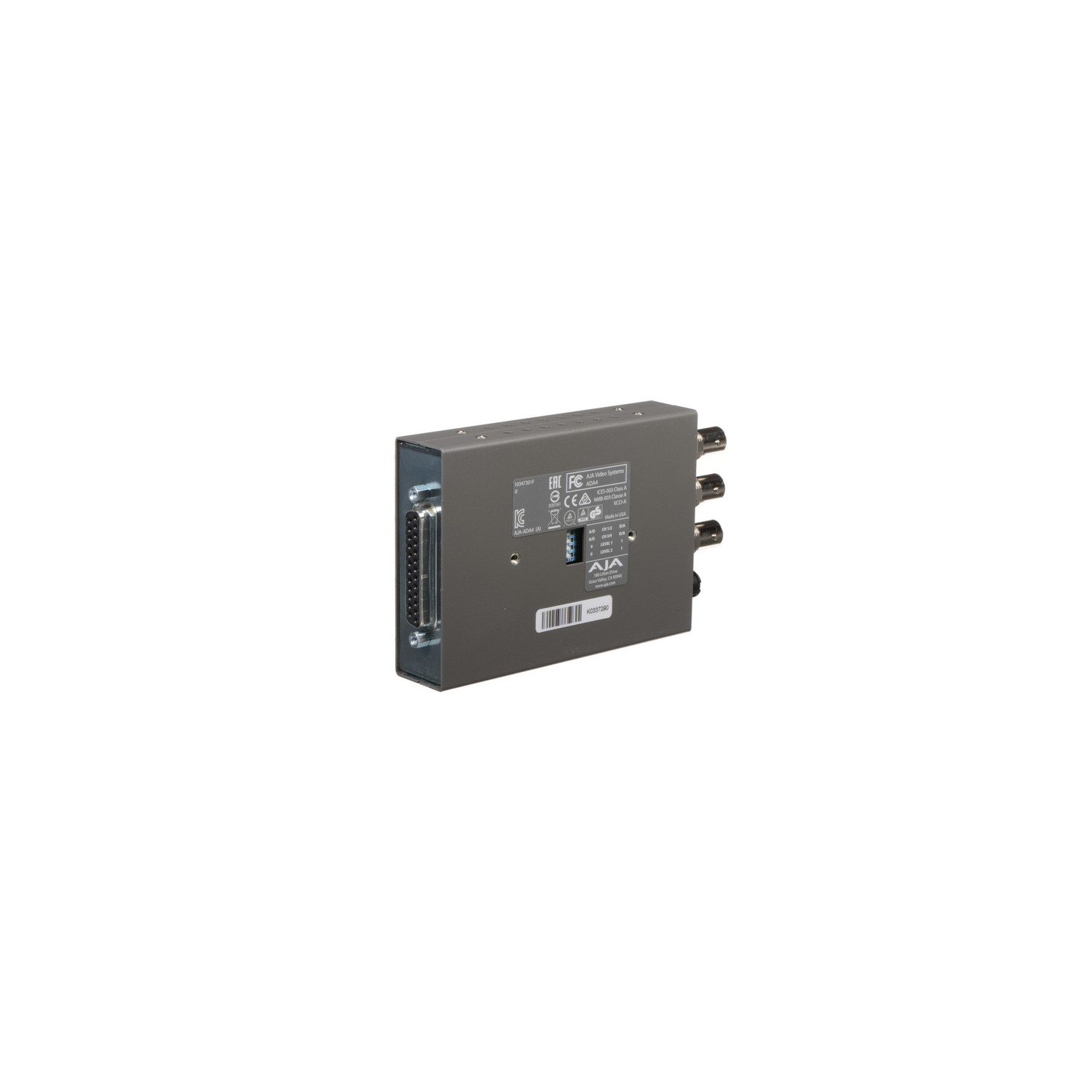

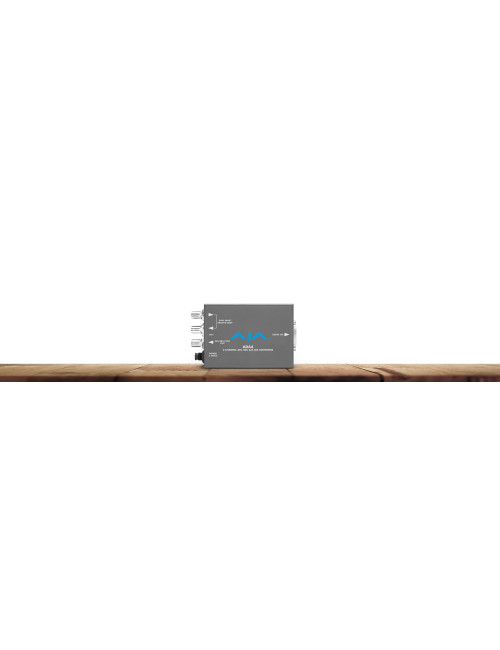

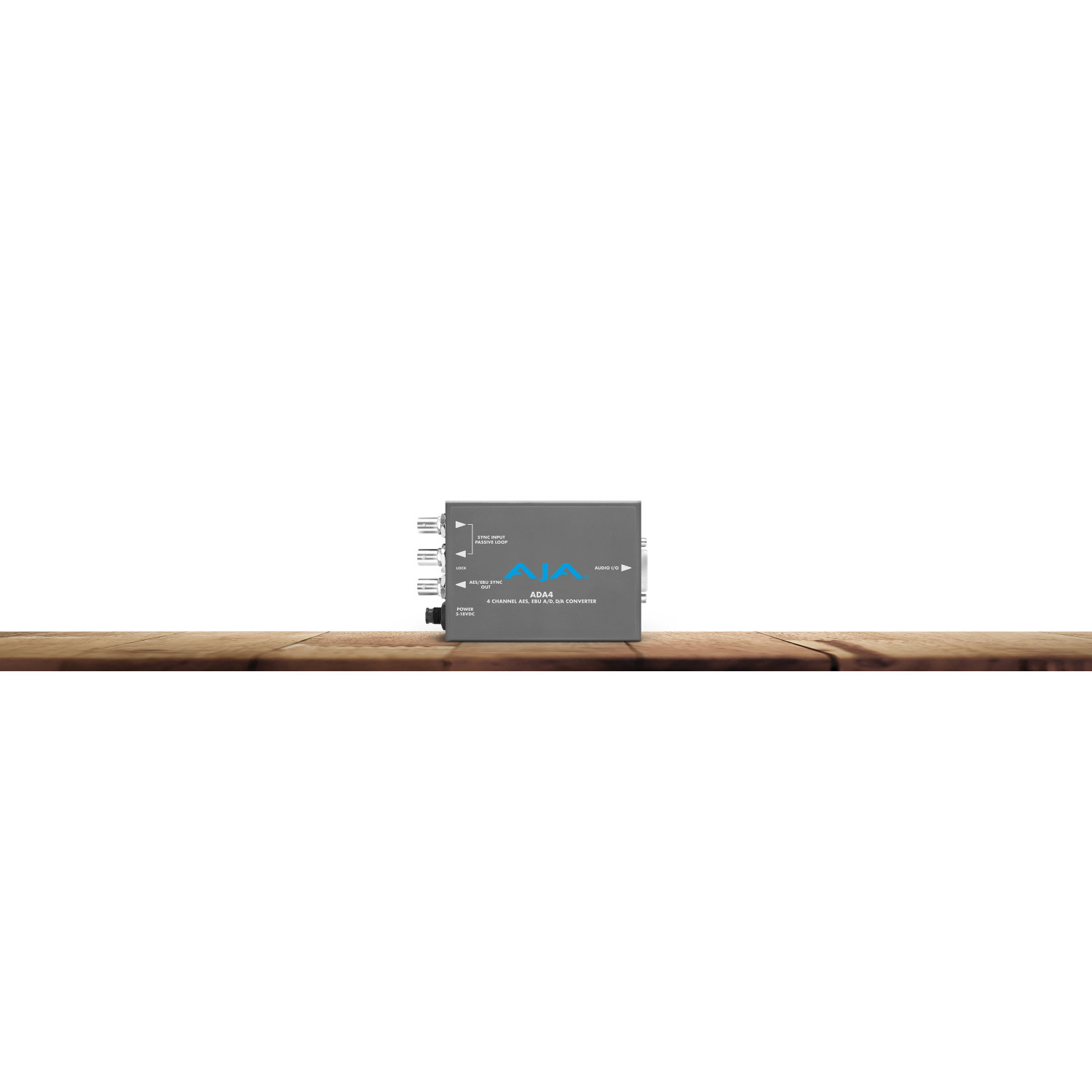

Kompaktowy i przenośny
Mini-konwertery AJA są wystarczająco małe, aby zmieścić się za monitorem, w tylnej części szafy lub bezpośrednio na kamerze. Blokowane złącze zasilania nie może się przypadkowo poluzować, a opcjonalny kabel zasilający P-TAP umożliwia zasilanie bateryjne w odległych lokalizacjach.
Analogowe wejścia/wyjścia audio
- Zbalansowane, XLR, jeden kanał na złącze XLR
Wejścia/wyjścia audio AES
- Zbalansowane 110 omów, XLR, dwa kanały na złącze XLR
Analogowe poziomy audio (w odniesieniu do pełnej skali cyfrowej)
- +24 dBu (SMPTE RP155), +18 dBu (EBU R68), +15 dBu (Niemcy), +10 dBV (konsument +12,2 dBu)
Konwertery audio
Elementy sterujące użytkownika (zewnętrzny przełącznik dipswitch):
- Kanał 1/2: A/D, D/A
- Kanał 3/4: A/D, D/A
- Poziom audio 1
- Poziom audio 2
Pętla referencyjna
- 75 Ohm, niezakończona, HD/SD Sync, AES-11 lub Wordclock (48/96 KHz)
Rozmiar (szer. x gł. x wys.)
Zasilanie
- +5-18 VDC, wymagany zasilacz 3 W, dołączony do zestawu
Środowisko
- Bezpieczna temperatura pracy: 0 do 40 C
- Bezpieczna temperatura przechowywania (zasilanie wyłączone): -40 do 60 C
- Wilgotność względna podczas pracy: 10-90% bez kondensacji
- Wysokość pracy: <3 000 metrów
