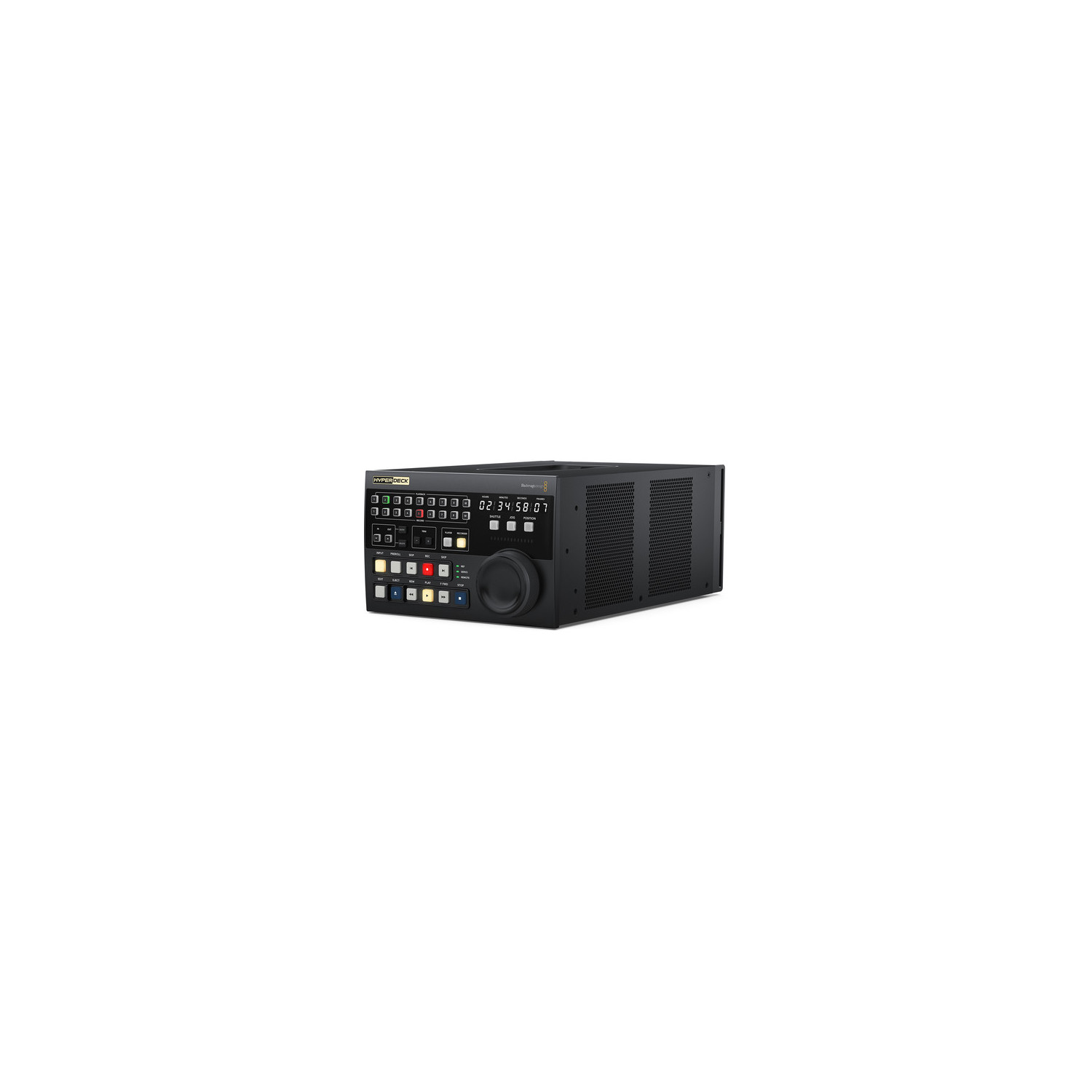

Blackmagic Design HyperDeck Extreme Control | Panel sterujący dla HyperDeck Extreme 8K
HyperDeck Extreme Control rozszerza HyperDeck Extreme 8K o tradycyjne sterowanie dekiem nadawczym. Działa jak tradycyjny dek nadawczy z dobrze znanym układem. Sterowanie nawet 8 dekami poprzez standarowe sterowanie RS-422.
HyperDeck Extreme Control
HyperDeck Extreme Control oferuje funkcje tradycyjnego rejestratora z wbudowanym edytorem dla automatycznego wgrywania programów z taśm wideo. Wraz z HyperDeck Extreme otrzymujesz niesamowite, łatwe w użyciu i profesjonalne urządzenie. Posiada ono przyciski transportu, kod czasowy, status urządzenia oraz duże pokrętło z elektronicznym sprzęgłem do nawigowania wewnątrz klipu. Sterowanie aż 8 oddzielnymi urządzeniami jest możliwe dzięki RS-422, który zapewnia kompatybilność z niemal każdym dekiem. Można też edytować pomiędzy różnymi standardami wideo, np. przekonwertować stare taśmy SD 4:3 z przeplotem do HD 1080p w 16:9 za pomocą konwertera Teranex Express.
Automatyczna edycja pomiędzy taśmą i HyperDeckiem
Wbudowany edytor pozwala na edycje z jednego urządzenia na drugie. Działa w ten sam sposób co tradycyjne urządzenia. Operator może obsługiwać zarówno nagrywarkę HyperDeck, jak i starszy dek nadawczy z tego samego panelu. Umożliwia to edycję starych taśm wideo. Wystarczy nacisnąć przycisk PLAYER i wprowadzić punkty IN i OUT na taśmie, a następnie wybrać rejestrator i nacisnąć przycisk EDIT. HyperDeck Extreme Control teraz uruchomi dek nadawczy, jednocześnie nagrywając na HyperDeck. Często serwisy streamingowe wymagają nagrań w 1080p24. To Proste! Opcjonalny konwerter Teranex Express zajmie się usunięciem przeplotu i pulldown, konwersją w górę i konwersją proporcji obrazu podczas edycji.
Steruj nawet 8 dekami
Górna część HyperDeck Extreme Control posiada rząd 8 przycisków do wyboru nagrywarki i kolejny rząd 8 przycisków do wyboru odtwarzacza. Wbudowany zdalnie sterowany router umożliwia pracę z wieloma dekami. Wszystkie złącza są zgodne ze standardem RS-422, więc każde urządzenie można podłączyć do jednego z 8 tylnych gniazd RS-‑422. Możesz nawet użyć 8 portów do sterowania 8 HyperDeckami! Sterowanie RS‑422 zostało przetestowane pod kątem kompatybilności ze starszymi dekami nadawczymi, takimi jak 1-calowe urządzenia BVH-2000 typu C, D2, Betacam SP i Digital Betacam.

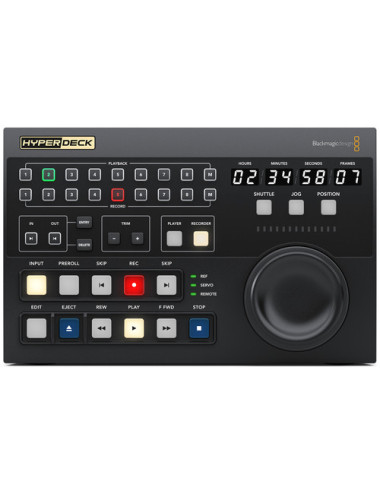

Tradycyjne i eleganckie kontrolki
Otrzymujesz typowe kontrolki transportu, takie jak PLAY, który naciśnięty podczas nagrywania zatrzyma nagrywanie, a następnie kontynuuje odtwarzanie od tego samego punktu. Aby rozpocząć nagrywanie, naciśnij jednocześnie przyciski REC i PLAY. Jeśli przytrzymasz przycisk REC, gdy HyperDeck jest w trakcie nagrywania, nastąpi zmiana kart. Po naciśnięciu przycisku REW lub F FWD, dek będzie przewijał do przodu lub do tyłu z maksymalną prędkością. Wskaźnik kierunku szukania wyświetli też pełną prędkość przewijania. Przyciski SKIP REW i SKIP FWD, dostępne w przypadku korzystania z HyperDeck, powodują przejście do poprzedniego lub następnego klipu w nagraniu.
Znajomy wygląd w stylu VTR
Kontrolki transportu są hybrydą elementów sterujących HyperDecków i tradycyjnych deków. Są tam przyciski do szybkiego przewijania do tyłu, do przodu, zatrzymania, odtwarzania i nagrywania. Aby chronić oryginały taśm wideo, nagrywanie wymaga naciśnięcia obu przycisków REC i PLAY. Jest przycisk EJECT do wysuwania kaset, przycisk wejściowy do zmiany trybów EE/PB oraz przycisk PREROLL do przewijania taśmy.
Wyświetlacz pełnego kodu czasowego i statusu deka
Wyświetlany jest pełny status urządzenia oraz łatwy do odczytania kod czasowy. Wskazuje kod czasowy aktualnie wybranego deku, a przełącznik źródła kodu czasowego będzie sterował tym co jest wyświetlane na liczniku czasu. Poziomy LEDowy wskaźnik pozwala użytkownikowi zobaczyć pozycję pokrętła wyszukiwania i zapewnia wizualną informację zwrotną, co jest ważne podczas pracy z odległymi urządzeniami. Kontrolka SERVO świeci się, gdy dek jest w trybie odtwarzania lub nagrywania, a serwosystem jest prawidłowo zablokowany. Ponieważ zdalne deki wyświetlają licznik czasu i stan transportu, świecący wskaźnik REMOTE oznacza, że dane urządzenie jest w trybie zdalnym. Jest nawet zewnętrzny status referencyjnego sygnału wideo!
Pokrętło wyszukiwania dla JOG i SHUTTLE
Wysokiej jakości pokrętło wyszukiwania posiada tryby JOG i SHUTTLE. Elektroniczne sprzęgło zatrzymuje pokrętło na końcu ruchu wahadłowego lub pozwala na swobodne jego obracanie w trybie JOG. HyperDeck Extreme Control zastępuje funkcję zmiennej prędkości funkcją pozycjonowania, która umożliwia szybkie przewijanie do przodu i do tyłu nagrania. Podwójne łożyska pokrętła umożliwiają swobodne obracanie w trybie szybkiego JOG.
Elastyczne wprowadzanie punktów IN i OUT do edycji
W celu edycji należy wprowadzić punkt IN i OUT dla zdalnego deku. Aby to zrobić, wystarczy wybrać jednocześnie przyciski IN lub OUT oraz przycisk ENTRY. Każdy punkt edycji można wyświetlić na wyświetlaczu licznika czasu, naciskając tylko przyciski IN lub OUT. Pokaże on punkt czasowy. Podczas gdy przycisk ENTRY służy do wprowadzania danych punktu IN lub OUT, można je usunąć naciskając jednocześnie przyciski IN lub OUT oraz przycisk DELETE. Aby przyciąć punkty edycji, naciśnij przycisk TRIM + lub – oraz przycisk IN lub OUT. Każde naciśnięcie przycisku przesunie punkt edycji o 1 klatkę do przodu lub do tyłu.
Funkcja odliczania Pre-roll
Do odliczania czasu wyzwalania służy przycisk PREROLL. Po wciśnięciu tego przycisku odtwarzacz przewinie czas startu do punktu, który normalnie zaczyna się pięć sekund przed punktem IN. Na dekach nadawczych starszej generacji takie wyszukiwanie punktu startu może potrwać kilka minut, gdyż urządzenie to musi przeszpulować taśmę. Na Hyperdecku jest to natychmiastowe. Gdy przyciski PREROLL oraz IN lub OUT są wciśnięte jednocześnie, dek dokładnie przemieści punkt odliczania do punktu IN lub OUT. Funkcja ta jest świetna dla wyznaczenia określonej lokalizacji ustawionej przez punkty IN lub OUT
Wykonaj edycję automatycznie
Po ustawieniu punktów IN i OUT możesz wykonać edycję automatycznie, naciskając przycisk EDIT. Jeśli przycisk EDIT zostanie naciśnięty przed ustawieniem punktu IN, wtedy bieżąca pozycja taśmy zostanie automatycznie wprowadzona jako punkt IN i zostanie dokonana edycja. Możesz wybrać przycisk EDIT, który ustawi punkt IN, a następnie dokonać edycji podczas pojedynczego etapu!
Specyfikacja techniczna Blackmagic Design HyperDeck Extreme Control:
Złącza
Obsługiwane protokoły
Oprogramowanie
Systemy operacyjne
Wyświetlacze
Wymogi zasilania
Instalacja fizyczna
Specyfikacje fizyczne
Specyfikacje środowiskowe
Elementy zawarte w zestawie
