Moc i elastyczność
Systemy bezprzewodowe Audio-Technica czwartej generacji z serii 3000 zapewniają moc i elastyczność niezbędną do pracy w zatłoczonym paśmie UHF. Systemy serii 3000 mają zasięg działania 100 m i są dostępne w dwóch pasmach częstotliwości – DE2 (470–530 MHz) i EE1 (530–590 MHz) – które zapewniają wiodący w swojej klasie zakres strojenia 60 MHz, czyli ponad dwukrotnie większy niż w poprzednich modelach serii 3000. Częstotliwości można łatwo skanować i wybierać na odbiorniku, a następnie synchronizować z nadajnikiem za pomocą funkcji synchronizacji IR. Seria 3000 umożliwia nawet ustawienie częstotliwości zapasowej, którą można szybko zmienić, naciskając przycisk wielofunkcyjny nadajnika w przypadku nieoczekiwanych zakłóceń.

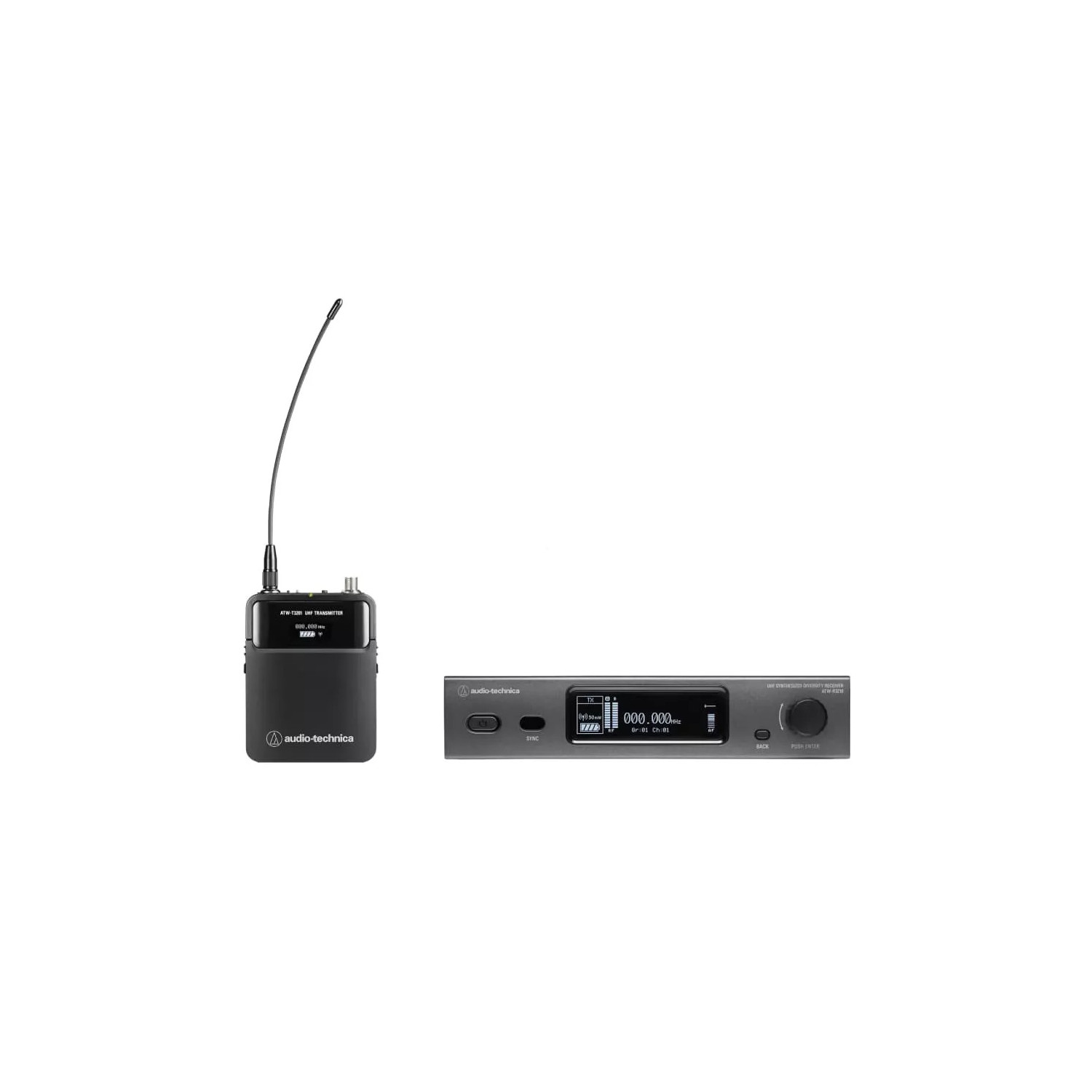

W zestawie Audio-Technica ATW-3211:
- Odbiornik stacjonarny Audio-Technica ATW-R3210
- Nadajnik bodypack Audio-Technica ATW-T3201
- Dwie elastyczne anteny UHF
- Zasilacz sieciowy
- Adaptery do montażu w szafie rack
Poruszaj się po dzisiejszym zatłoczonym środowisku RF
Ten bogaty w funkcje system bezprzewodowy oferuje wiodący w swojej klasie zakres strojenia 60 MHz, zapewniając nieograniczoną swobodę działania.
Łatwo dostępna częstotliwość zapasowa
W przypadku wystąpienia zakłóceń można użyć wielofunkcyjnego przycisku nadajnika, aby przełączyć się na zaprogramowaną częstotliwość zapasową.
Konfiguracje z serii 3000 od Audio-Technica
Dostępne konfiguracje systemu obejmują odbiornik ATW-R3210 lub odbiornik ATW-R3210N z obsługą sieci wraz z nadajnikiem body-pack ATW-T3201 lub nadajnikiem ręcznym ATW-T3202. ATW-T3201 jest wyposażony w nowe, wytrzymałe, przykręcane 4-pinowe złącze cH firmy Audio-Technica, które zapewnia bezpieczne połączenie z mikrofonami lavalier i nagłownymi typu cH firmy A-T lub kablami. ATW-T3202 jest dostarczany z wymienną kapsułą dynamiczna ATW-C510 lub pojemnościową ATW-C710 o charakterystyce kardioidalnej, a standardowy gwint pozwala na zastosowanie czterech dodatkowych kapsuł A-T oraz innych kompatybilnych kapsuł. Oba nadajniki mają wytrzymałą metalową obudowę i są zasilane dwiema bateriami AA. Złącza ładowania w każdym nadajniku współpracują z inteligentnymi stacjami ładującymi ATW-CHG3 i ATW-CHG3N (sprzedawanymi oddzielnie) do ładowania akumulatorów NiMH.
Systemy sieciowe serii 3000 oferują te same funkcje i konfiguracje, co systemy standardowe, a dodatkowo umożliwiają monitorowanie i sterowanie siecią za pomocą oprogramowania Wireless Manager firmy Audio-Technica. Każdy odbiornik z obsługą sieci jest wyposażony w płytkę łączącą AT8631.
Główne cechy systemu Audio-Technica z serii 3000:
- Niezwykle szerokie pasmo strojenia UHF 60 MHz zapewnia maksymalną wszechstronność w coraz bardziej zatłoczonym środowisku RF; dostępne w dwóch pasmach częstotliwości: DE2 (470–530 MHz) i EE1 (530–590 MHz)
- Unikalny przycisk wielofunkcyjny na nadajnikach ręcznych i body-pack może służyć do przełączania na częstotliwość zapasową (zarówno w nadajniku, jak i odbiorniku) w przypadku wystąpienia zakłóceń
- System z obsługą sieci, wyposażony w odbiornik ATW-R3210N, umożliwia monitorowanie i sterowanie siecią za pomocą oprogramowania Wireless Manager.
- Funkcja True Diversity ogranicza przerwy w transmisji.
- Funkcja Auto Squelch automatycznie dostosowuje ustawienia squelch, aby zmaksymalizować zasięg przy jednoczesnym zminimalizowaniu potencjalnych zakłóceń.
- Funkcja skanowania częstotliwości i synchronizacji IR ułatwia konfigurację.
- Wyświetlacz odbiornika w trybie podwójnym umożliwia przełączanie między widokiem standardowym a widokiem wydajności, który podkreśla kluczowe parametry pomiarowe.
- Nadajniki i odbiorniki są wyposażone w ekrany OLED zapewniające optymalny odczyt kluczowych ustawień i alertów
- Nadajnik ręczny charakteryzuje się wyjątkowo niskim poziomem hałasu podczas obsługi i jest wyposażony w standardowe gwintowane mocowanie do sześciu wymiennych kapsuł mikrofonowych A-T oraz innych kompatybilnych kapsuł
- Nowe, wytrzymałe złącze typu cH w nadajniku body-pack zapewnia bezpieczne połączenie z mikrofonami lavalier, mikrofonami nagłownymi i kablami z 4-pinowym złączem cH z śrubą
- Nadajnik body-pack jest wyposażony w dotykowy przełącznik wyciszenia (możliwy do wyłączenia) do fizycznego potwierdzenia stanu wyciszenia, gdy wyświetlacz nadajnika nie jest widoczny
- Złącza ładowania w nadajnikach współpracują z opcjonalnymi inteligentnymi stacjami ładującymi ATW-CHG3 i ATW-CHG3N do ładowania akumulatorów NiMH
- Zasilanie antenowe dostępne dla anten zasilanych i innych urządzeń RF podłączonych szeregowo
- Przełącznik Ground-lift pomaga wyeliminować słyszalny szum spowodowany pętlami uziemienia
- Zbalansowane i niezbalansowane gniazda wyjściowe audio
Opcjonalne akcesoria:
- Audio-Technica AT8631 (płytka łącząca)
- Audio-Technica DFIN (antena Diversity Fin™)
- Audio-Technica D-ARC (antena architektoniczna RF Venue Diversity)
- Audio-Technica DISTRO4 (system dystrybucji anten RF Venue)
- Audio-Technica COMB4CPB (RF Venue COMBINE4™, zestaw CP Beam™)
- Audio-Technica COMB4CP-ARC (zestaw RF Venue COMBINE4™, CP-ARC)
- Audio-Technica DFIND9 (zestaw RF Venue DISTRO9 HDR, Diversity Fin™)
Specyfikacja techniczna:
System
- Częstotliwości robocze:
Pasmo DE2: 470,125 do 529,975 MHz (2395 częstotliwości)
Pasmo EE1: 530,000 do 589,975 MHz (2400 częstotliwości)
Pasmo EF1: 590,000 do 649,975 MHz (2400 częstotliwości)
Pasmo FG1: 650,000 do 699,875 MHz (1996 częstotliwości)
- Minimalny krok częstotliwości: 25 kHz
- Tryb modulacji: FM
- Maksymalne odchylenie:
ATW-T3201: ±38 kHz (THD:10%)
ATW-T3202: ±36 kHz (THD:10%)
- Pasmo przenoszenia:
ATW-T3201: 31 Hz do 15 500 Hz
ATW-T3202: 25 Hz do 16 700 Hz Pasmo przenoszenia zależy od podłączonego elementu mikrofonowego
- Zasięg działania 100 m
- Otwarte środowisko bez zakłóceń sygnałów.
- Całkowite zniekształcenia harmoniczne <1,0% (przy 1 kHz, odchylenie ±17,5 kHz)
- Zakres temperatur roboczych od -5°C do +45°C (od 23°F do 113°F)
Nadajnik bodypack Audio-Technica ATW-T3201:
- Moc wyjściowa RF:
Wysoka: 30 mW
Niska: 10 mW (przełączana),
przy 50 omach
- Żywotność baterii:
Wysoka moc RF: 8,0 godziny (alkaliczne)
Niska moc RF: 9,0 godziny (alkaliczne)
Wysoka moc RF: 9,0 godziny (Ni-MH 1900 mAh)
Niska moc RF: 9,5 godziny (Ni-MH 1900 mAh)
- Typ baterii: Dwie baterie 1,5 V AA, nie dołączone
- Wymiary: 64 mm x 82 mm x 23 mm (szer. x gł. x wys.)
- Złącza wejściowe: 4-pinowe złącze śrubowe typu cH (Pin 1: GND Pin 2: INST INPUT Pin 3: MIC INPUT Pin 4: DC BIAS +5V)
- Waga: 102 g, bez baterii
- Filtr górnoprzepustowy (odcięcie niskich częstotliwości) 125 Hz, 12 dB/oktawę
Odbiornik stacjonarny Audio-Technica ATW-R3210:
- System: True Diversity
- Tłumienie: 60 dB nominalnie
- Czułość RF: 20 dBuV przy 60 dBA stosunek sygnału do szumu (terminacja 50 omów)
- Maksymalny poziom wyjściowy: XLR, zbalansowany: +14 dBV, 6.3 mm (1/4"), niesymetryczne: +8 dBV
- Wejście antenowe: Typ BNC, 50 omów
- Zasilanie anteny: 12 V DC, 160 mA (łącznie)
- Zasilanie: 100-240 V AC (50/60 Hz) do 12 V DC 1 A (biegun dodatni w środku) zewnętrzny zasilacz impulsowy
- Wymiary: 210,0 mm x 191,0 mm x 43,4 mm (szer. x gł. x wys.)
- Waga: 1100 g, bez akcesoriów
- Akcesoria w zestawie: Dwie elastyczne anteny UHF, zasilacz sieciowy (w zależności od kraju), adaptery do montażu w szafie rack
