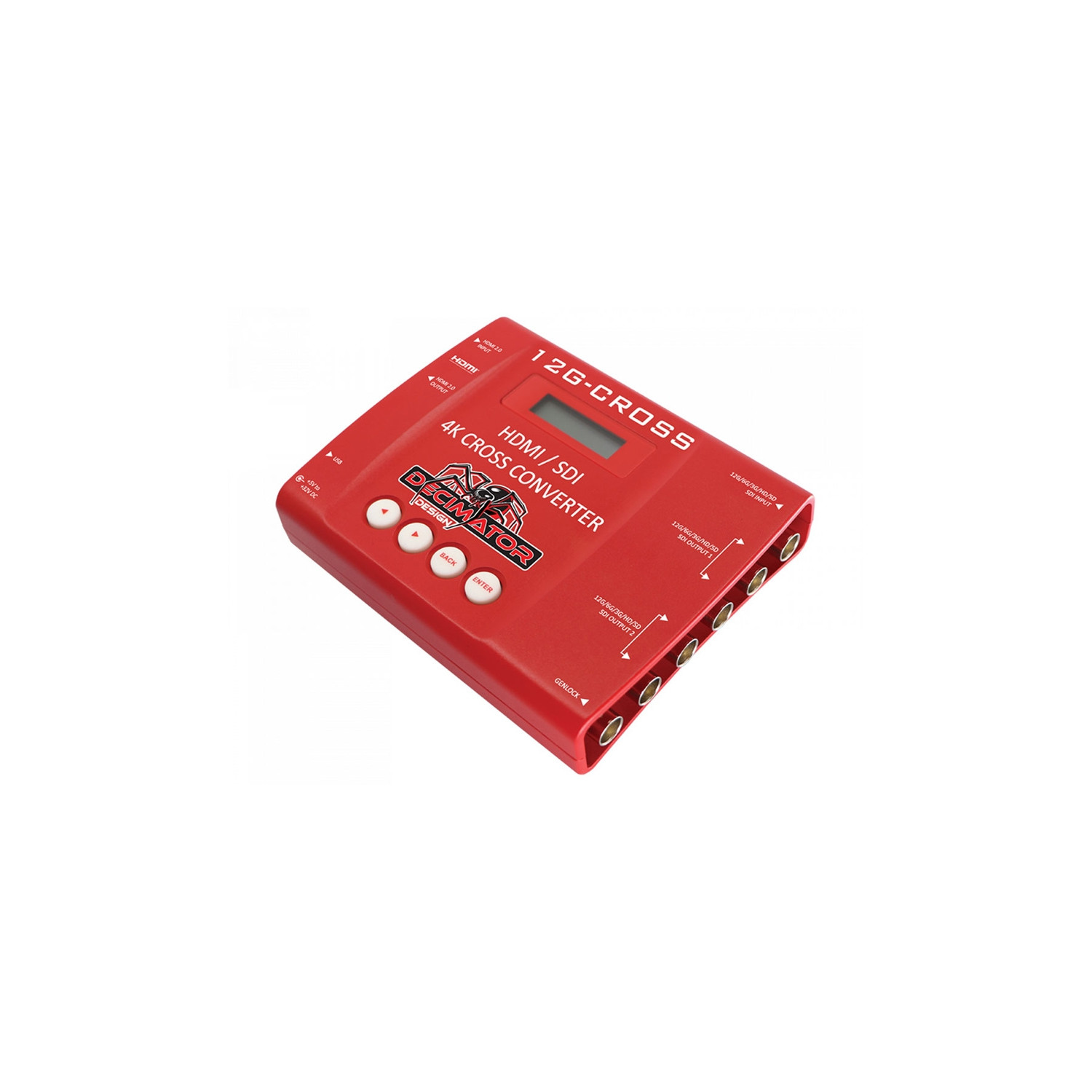

Decimator Design 12G-CROSS

Decimator Design 12G-CROSS to prawdziwie przenośny produkt wyposażony w łatwy w obsłudze ekran LCD i system przycisków, co zapewnia łatwy dostęp do wyjątkowych funkcji bez konieczności korzystania ze skomplikowanych kontrolek LED/przycisków, przełączników DIP lub noszenia ze sobą komputera w celu zmiany prostego ustawienia.

Decimator Design 12G-CROSS pozwala, aby każde z wyjść HDMI lub SDI pobierało źródło jednocześnie z wejścia HDMI lub SDI lub ze skalera 4K. Silnik do skalowania 4K może być napędzany przez wejście SDI lub HDMI, wspierając jednocześnie obracanie w poziomie i/lub w pionie i może być zablokowany na wejściu SDI, HDMI lub Genlock.

Silnik skalowania 4K może skalować i/lub konwertować liczbę klatek na sekundę pomiędzy dowolnym z następujących 57 formatów:

• (3840 lub 4096) x 2160p50/59,94/60 przez HDMI lub 12G-SDI
• (3840 lub 4096) x 2160p30/29.97/25/24/23.98 przez HDMI lub 6G-SDI
• (1920 lub 2048) x 1080p50/59,94/60 przez HDMI lub 3G-SDI (A lub B)
• (1920 x 1080i60/59,94/50 przez HDMI lub HD-SDI)
• (1920 lub 2048) x 1080p30/29,97/25/24/23,98 przez HDMI lub HD-SDI
• (1920 lub 2048) x 1080psf30/29,97/25/24/23,98 przez HD-SDI
• (1280 x 720p60/59,94/50/30/29,97/25 przez HDMI lub HD-SDI)
• (1280 x 720p24/23,98 przez HD-SDI)
• (720 x 480p59,94 lub 720 x 576p50 przez HDMI
• (720 x 480i59,94 (NTSC) lub 720 x 576 (PAL) przez HDMI lub SD-SDI

To urządzenie zawiera również:

• Port USB do sterowania i aktualizacji oprogramowania sprzętowego
• Metalową obudowę
• Gniazdo zasilania DC z blokadą
• Zasilacz i kabel USB

Specyfikacja techniczna Decimator Design 12G-CROSS:

Formaty SDI:

• 12G: SMPTE2048-1/[email protected] 11,868 Gb/s
  (3840 lub 4096) x 2160p@60/59.94/50Hz

• 6G: SMPTE 2048-1/[email protected] i 5,934 Gb/s
  (3840 lub 4096) x 2160p@30/29.97/25/24/23.98Hz

• 3G-A lub 3G-B: SMPTE [email protected] i 2,967 Gb/s
  (1920 lub 2048) x 1080p@60/59.94/50Hz

• HD: SMPTE 292M/274M/[email protected] i 1,435 Gb/s
  1920 x 1080i@60/59.94/50Hz
  (1920 lub 2048) x 1080p/psf@30/29.97/25/24/23.98Hz
  1280 x 720p@60/59.94/50/30/29.97/25/24/23.98Hz

• SD: SMPTE 259M@270 Mb/s
  720 x 576 (PAL)
  720 x 480i59,94 (NTSC)

Formaty HDMI:

• (4096 lub 3840) x 2160p@60/59.94/50/30/29.97/25/24/23.98Hz
• 1920 x 1080p@60/59.94/50/30/29.97/25/24/23.98Hz
• 1920 x 1080i@60/59.94/50Hz
• 1280 x 720p@60/59.94/50/30/29.97/25
• 720 x 480p59.94 lub 720 x 576p50
• 720 x 480i59,94 (NTSC) lub 720 x 576 (PAL)

Wejścia:

• x1 HDMI typ A
• x1 (12G/6G/3G/HD/SD)-SDI
• x1 Genlock

Wyjścia:

• x1 HDMI typ A
• x2 (12G/6G/3G/HD/SD)-SDI Loop-trough, re-clocked
• x2 (12G/6G/3G/HD/SD)-SDI

Zasilanie:

• +5V do +32V DC
• Centralny pin dodatni

Wyświetlacz LCD / przyciski:

• Źródło wyjścia SDI z HDMI IN, SDI IN lub skalera
• Typ wyjścia HDMI i źródło z HDMI IN, SDI IN lub skalera
• Źródło skalera, odniesienie, format i sterowanie proporcjami
• Przekierowanie par audio dla wyjścia HDMI i SDI
• Czas wyłączenia podświetlenia LCD
• Powrót do statusu czasu

Wymiary:

• 106 x 130 x 31 mm
