Sterowanie PTZ w sieci NDI i nie tylko
■ Certyfikowany przez NDI, w pełni funkcjonalny kontroler kamer PTZ NDI
■ Sterowanie szeregowe RS232/422/485 i sterowanie sieciowe IP.
■ Sterowanie mieszane między protokołami, Visca, Visca-Over-IP, Pelco P/D, Onvif IP i sterowanie NDI.
■ Obsługuje kamery Visca Over IP dowolnej marki w jednym systemie.
Sterowanie osią obrotu
■ Współpracuje z kamerami PTZ Bolin Outdoor serii SD530 i EX1030
■ Regulacja osi obrotu
■ Możliwość regulacji w poziomie w zakresie 1-15° pozwala na wypoziomowanie obrazu względem horyzontu i/lub obiektu lub uchwycenie unikalnego kąta
Ulepszony, bardziej funkcjonalny interfejs internetowy
■ Wyszukiwanie kamer w sieci, przypisywanie numerów kamer, nazywanie kamer
■ Kalibracja joysticka
■ Przypisywanie klawiszy funkcyjnych
■ Obsługa 255 kroków VISCA (wybrane kamery Bolin)
■ Import/eksport konfiguracji
Kalibracja joysticka przez użytkownika
■ Zaprojektowany do kalibracji klawiatury w celu dokładnego rozpoznawania naciśniętych klawiszy.
■ Zapewnij spójną i precyzyjną kontrolę dzięki funkcji kalibracji joysticka, która pozwala użytkownikom łatwo korygować problemy związane z dryftem lub dokładnością, zapewniając niezawodne działanie PTZ.
Funkcje
Szybki dostęp do sterowania
Delikatne pokrętła szybkiego dostępu obejmują sterowanie ekspozycją, czasem otwarcia migawki, przysłoną, kompensacją, balansem bieli, ostrością, prędkością PT, prędkością zoomu.
Wybieralne elementy ASSIGN
Element ASSIGN jest wybieralny, dodatkowe funkcje można przypisać do klawiszy ASSIGN, aby uzyskać szybką akcję jednym klawiszem dla migotania kamery, wyświetlania stanu, poziomu AE, SRZ, trybu Tele Convert, pamięci śledzenia, filtra ND, ustawień profilu obrazu, włączania/wyłączania wycieraczek, zasilania kamery itp. Funkcje można przypisywać. Dostępne funkcje zależą od specyfikacji kamery.
Wszystko o sterowaniu PTZ
■ Obsługa regulacji obrazu Bolin
■ Jednoczesne sterowanie joystickiem w trzech kierunkach: obrót, pochylenie, zoom
■ Dodatkowa dźwignia kołyski do sterowania zoomem
■ Natychmiastowa regulacja prędkości obrotu/pochylenia/zoomu
■ Pamięć śledzenia umożliwia zapisanie sekwencji ruchów kamery i przywołanie jej w razie potrzeby.
■ Natychmiastowe ustawianie ostrości kamery poprzez ręczną regulację i funkcję One Push Focus.
■ Wybieralne klawisze przypisywania do szybkiego działania jednym przyciskiem.
Dane dotyczące konfiguracji klawiatury i kamery można przenosić za pomocą oprogramowania
Za pomocą oprogramowania IP można modyfikować i organizować konfigurację kontrolera, eksportować/importować istniejące dane rejestracyjne kamery PTZ przez sieć IP, co sprawia, że konfiguracja kontrolera KBD-1020N jest dziecinnie prosta, gdy w jednym systemie pracuje wiele kontrolerów.
Sterowanie parametrami obrazu
Za pośrednictwem protokołu szeregowego Visca lub Visca Over IP, KBD-1020N posiada ustawienia związane z kolorem obrazu i ekspozycją - w tym poziomy czerni, balans bieli, automatyczny/ręczny poziom ekspozycji, przysłona, wzmocnienie i czas otwarcia migawki - które można regulować bezpośrednio bez użycia menu kamery.
Interfejs internetowy i konfiguracja oprogramowania
KBD-1020N obsługuje import i eksport konfiguracji w celu powielania programów wielu kontrolerów. Do przesyłania programów klawiatury można również używać narzędzia do konfiguracji oprogramowania.
Szybkie, proste i bezpośrednie przypisywanie i używanie kamer IP PTZ
Sterowanie IP, bez użycia komputera, automatycznie wyszukuje dostępne kamery IP w sieci. Łatwe przypisywanie adresów IP i rejestracja kamer IP.
Oprócz zasilania 12 V DC, obsługiwane jest również PoE (IEEE802.3at) do zastosowań sterowania sieciowego. Nawet w przypadku sterowania szeregowego zasilanie może być dostarczane przez kabel sterowania szeregowego, aby utrzymać porządek w połączeniach na tylnym panelu klawiatury podczas przenoszenia kontrolera.
Zapisywanie i przywoływanie ustawień wstępnych kamery
Ustawienia wstępne kamery z pozycją, zoomem i parametrami obrazu można zapisać i natychmiast przywołać za pomocą klawiatury numerycznej.
Szeroki zakres tolerancji napięcia zasilania 6 V – 48 V
Zapewnia zasilanie na większą odległość i nadaje się do użytku w pojazdach lub na ruchomych platformach, takich jak pojazdy transmisyjne, wózki z wyposażeniem mobilnym itp.
Przełącznik routera wideo
Przełączanie kamer i monitorów za pomocą routera wideo. KBD-1020N jest kompatybilny z routerem wideo Black Magic SDI, umożliwiając przełączanie kamer i monitorów za pomocą routera z jednoczesnym przełączaniem sterowania kamerą PTZ. W przyszłości dodane zostaną kolejne kompatybilne routery wideo.
Zawsze aktualny
Aktualizacja oprogramowania sprzętowego przez USB/IP w celu utrzymania aktualnej wydajności kontrolera.
Umożliwia sterowanie kamerami różnych marek za pomocą Visca Over IP w jednym systemie
Port Visca Over IP używany z kamerą różni się w zależności od producenta kamery, ale KBD-1020N pozwala na używanie kamer Visca Over IP dowolnej marki w tym samym systemie bez konfliktów.
Specyfikacje

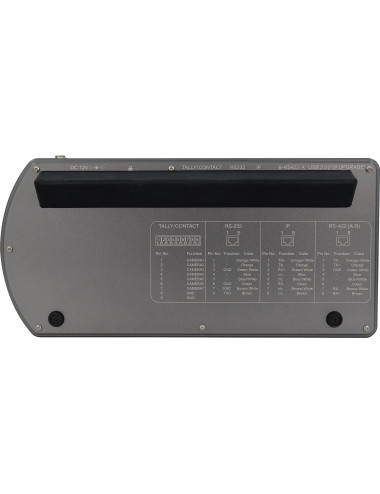

ZŁĄCZA WEJŚCIOWE/WYJŚCIOWE
Wejście/wyjście sterujące: RS232: RJ45 x1 RS422: RJ45 x2; LAN: RJ-45 x 1, automatyczne wykrywanie 10BASE-T/100BASE-TX. Wejście Tally/wyjście kontaktowe*: 9-pinowe x1; USB2.0*: typ A x1 (tylko do aktualizacji oprogramowania układowego)
Format sygnału sterującego: Szybkość transmisji: 2400/4800/9600/19200/38400 (dla RS232、RS422） Komunikacja VISCA over IP
Złącze zasilania: JEITA typ 4 (12 V DC), RJ45 x 1 dla POE (IEEE 802.3af), RJ45 x 3 dla zasilania przez sterowanie
Aktualizacja oprogramowania układowego: USB 2.0: typ A x 1, wyłącznie do aktualizacji oprogramowania układowego
INTERFEJS UŻYTKOWNIKA
Joystick: 3-kierunkowy, obrót/pochylenie/zoom, kalibracja joysticka przez użytkownika
Wyświetlacz: ekran LED, kolor LED zielony
Regulacja prędkości: tak, 2 pokrętła (obrót/pochylenie, zoom)
Dźwignia zoom: tak, oś zoom/obrót
Pierścień zoom joysticka: tak
Przycisk ASSIGN: Tak, 6
Jednoczesna kontrola 3-kierunkowa: Tak, obrót + pochylenie + zoom
Interfejs internetowy: Wykrywanie kamer w sieci, przypisywanie numerów i nazw kamer, kalibracja joysticka, przypisywanie klawiszy funkcyjnych, import/eksport konfiguracji.
STEROWANIE KAMERĄ
Maksymalne sterowanie kamerą: umożliwia sterowanie łącznie 255 kamerami poprzez połączenie wielu protokołów w jednym systemie.
Maksymalna liczba połączeń IP: Onvif: 255; CGI: do ustalenia, Onvif/VISCA Over IP: 255
Maksymalna liczba połączeń szeregowych: RS232: 7 (VISCA), RS422: 2x7 (VISCA), RS485: 255 (Pelco P/D)
Protokół sterowania: Pelco P/D przez RS485, Visca przez RS232/RS422, Onvif, VISCA over IP, NDI
Maksymalna liczba kontrolerów/system: 255 poprzez sterowanie IP
Podświetlenie klawiszy/przycisków: Tak, wielokolorowe wskaźniki LED
Obsługa urządzeń innych producentów: Router/przełącznik Black Magic SDI, typ sterowania: RS422, metoda sterowania: Przełączanie kamer za pomocą sterowania PTZ
Plik konfiguracyjny: Konfiguracja oprogramowania internetowego, plik konfiguracji kamery PTZ i ustawienia klawiatury Eksport/import przez IP
PRZYCISKI/POKRĘTŁA
Wybór modelu ekspozycji: Tak, przycisk + pokrętło, pełna automatyka, priorytet przysłony, priorytet migawki, ręczna regulacja przysłony, ręczna regulacja migawki, poziom czerni.
Automatyczna regulacja OPW: Tak, przycisk
Obrót/zoom: Przełączanie funkcji kołyski między sterowaniem obrotem a sterowaniem zoomem
Wyświetlanie statusu WB, przysłony, wzmocnienia, migawki, ostrości: Tak
Wybór modelu WB: Tak, przycisk
Regulacja wzmocnienia R, B: Tak, pokrętło
Regulacja wartości przysłony: Tak, pokrętło
Regulacja szybkości migawki: Tak, pokrętło
Wybór modelu ostrości: Tak, przycisk
Automatyczne ustawianie ostrości jednym naciśnięciem: Tak, przycisk
Ręczne ustawianie ostrości: Tak, pokrętło
OGÓLNE
Zasilanie/wejście i napięcie: Niezależne wejście zasilania 12 V DC, tolerancja napięcia 5 V～48 V, POE (IP), zasilanie za pomocą portu RS422/232 poprzez dołączoną skrzynkę przyłączeniową.
Pobór prądu: 5 W
Temperatura pracy: 0°C～40°C，(32°F do 104°F )
Temperatura przechowywania: -20°C～60°C，(-4°F do 140°F )
Wymiary: 278 mm x 132 mm x 99,5 mm (bez uchwytu podstawy)
Waga: 1 kg
Dostarczone akcesoria: zasilacz i kabel zasilający (110 V AC~220 V AC do 12 V DC/2 A) x 1, moduł przyłączeniowy i kabel sterujący x 1, magnetyczny uchwyt podstawy x 1, złącze Tally Phoenix x 1
Akcesoria opcjonalne: adapter RJ45 do RS232 + łącznik RJ45, adapter RJ45 do RS422 + łącznik RJ45
Uwagi:
A: Dostępne funkcje/specyfikacje zależą od specyfikacji kamery
B: Funkcje mogą się różnić w zależności od wersji oprogramowania sprzętowego.
C *: USB 2.0 służy wyłącznie do aktualizacji oprogramowania sprzętowego.
