Jeśli chodzi o oprogramowanie, obsługa protokołu FreeD umożliwia śledzenie w czasie rzeczywistym w zastosowaniach AR/VR, usprawniając produkcje wirtualne i wciągające transmisje na żywo. Wbudowana matryca kolorów oferuje precyzyjną regulację kolorów, zapewniając, że każde ujęcie spełnia profesjonalne standardy transmisji. Dzięki obsłudze PoE++, wszechstronnym opcjom montażu i specjalnie zaprojektowanej konstrukcji, model R9-230NX jest gotowy do pracy w każdym środowisku produkcyjnym.
Od energetycznych wydarzeń na żywo po precyzyjne produkcje studyjne, Bolin R9-230NX zapewnia wysokiej jakości obraz Full HD, doskonałą stabilność i opcje integracji na najwyższym poziomie, umożliwiając zespołom produkcyjnym uchwycenie każdej chwili z pewnością i precyzją.
Certyfikat IEC 60601 zapewnia bezpieczne użytkowanie w środowiskach medycznych, gdzie kompatybilność elektromagnetyczna ma kluczowe znaczenie — takich jak sale operacyjne, laboratoria zabiegowe i kliniczne pomieszczenia dydaktyczne.
SONY IMAGE BLOCK
Kamera R9-230NX NDI PTZ wyposażona jest w najnowszy blok kamery Sony, który zapewnia lepszą widoczność dzięki zastosowaniu obiektywu o ultra wysokiej rozdzielczości 8M, matrycy 4M (typ 1/1,8) oraz procesora ISP firmy Sony. Połączenie tych trzech podstawowych technologii zapewnia niesamowitą rozdzielczość, a zaawansowane funkcje AF / AE / AWB odtwarzają wierne obrazy nawet w warunkach słabego oświetlenia.
- Matryca STARVIS II 1/1,8 cala
- Ulepszona jakość obrazu w wysokiej rozdzielczości
- Obiektyw z 30-krotnym zoomem optycznym o wysokiej rozdzielczości 8M
- Zaawansowana wydajność AF, Spot Focus · Spot AE · Spot AWB
- Szeroki zakres dynamiczny (Wide-D)
- Wzmacniacz widoczności (VE)
- Doskonała wydajność w warunkach bardzo słabego oświetlenia
- Super image stabilizer
Wysoka rozdzielczość — światło dzienne/widok nocny
Obiektyw kompatybilny z 8M, matryca 4M (typ 1/1,8) i ISP wykorzystują nowe urządzenia japońskich producentów. Połączenie tych trzech podstawowych technologii zapewnia niesamowitą rozdzielczość, a zaawansowane funkcje AF / AE / AWB odtwarzają wierne obrazy nawet w warunkach słabego oświetlenia.
Zaawansowany, autorski algorytm AF firmy Sony
Opatentowany algorytm AF firmy Sony umożliwia jednoczesne powiększanie i ustawianie ostrości w trudnych warunkach. W przeciwieństwie do zwykłych kamer, które nie mogą jednocześnie powiększać i ustawiać ostrości ani ponownie ustawiać ostrości po jej utracie w określonych okolicznościach, kamera może jednocześnie przybliżać i ustawiać ostrość, a jej algorytm minimalizuje utratę ostrości w trudnych warunkach, zwłaszcza w ciemnym otoczeniu (w tym w środowiskach, w których występuje mieszanka światła widzialnego i podczerwieni, oraz w środowiskach z lokalnymi silnymi źródłami światła).
30-krotny ulepszony zoom optyczny
W dążeniu do wysokiej jakości obrazu i matrycy 1/1,8 cala wprowadziliśmy 30-krotny ulepszony zoom optyczny z kombinacją zoomu obiektywu kompatybilnego z 8M i matrycy obrazu 4M. Piękne obrazy można uzyskać nie tylko przy szerokim kącie, ale także przy teleobiektywie, gdzie w przypadku innych kamer łatwo widoczne są efekty zmniejszonej rozdzielczości i aberracji.
Korekcja efektu Jero
W przypadku elektronicznej stabilizacji obrazu obraz jest zazwyczaj zniekształcony, gdy stopień rozmycia jest duży. Ten produkt koryguje to zjawisko i umożliwia uzyskanie naturalnych obrazów z niewielkim zniekształceniem.
Kamera PTZ Bolin z NDI Embedded Bridge
„NDI Bridge rewolucjonizuje zdalną produkcję mediów, eliminując tradycyjne ograniczenia geograficzne i ułatwiając płynną łączność, współpracę i tworzenie treści z dowolnego miejsca na świecie”.
Dzięki kamerom PTZ i dekoderom Bolin z NDI Embedded Bridge urządzenia streamują i odbierają zaszyfrowane strumienie NDI przez sieć WAN z dowolnego miejsca na świecie. Dzięki jednemu urządzeniu z wbudowanym mostkiem można streamować i odbierać wszystkie strumienie NDI w sieci. Urządzenia z wbudowanym NDI nie wymagają skomplikowanej konfiguracji, a ustawienia można łatwo wykonać z wyprzedzeniem, aby zapewnić obsługę typu plug and play w terenie.
Kamery PTZ firmy Bolin z osadzonym mostkiem NDI zapewniają współpracę w czasie rzeczywistym, solidne zabezpieczenia i płynne działanie podczas zdalnej produkcji i transmisji, wirtualnych wydarzeń i tworzenia treści.
Protokół FreeD zintegrowany z produkcją wideo VR/AR
FreeD (Free Dimensional Video) to protokół umożliwiający przechwytywanie i renderowanie immersyjnych, trójwymiarowych treści wideo. Jest on szczególnie przydatny w przypadku wirtualnych produkcji wideo na żywo z wykorzystaniem sygnałów wideo w paśmie podstawowym oraz, w przypadku kamer PTZ firmy Bolin, z ultra niskimi opóźnieniami streamowania AV Over IP. Funkcja ta może być szeroko stosowana w takich zastosowaniach, jak prognozy pogody, sport, wiadomości i wydarzenia na żywo.
FreeD pomaga dostarczyć wszystkie dane osiowe potrzebne kamerze PTZ firmy Bolin do inteligentnego i płynnego obracania, pochylania i powiększania obrazu podczas śledzenia wyznaczonych obiektów i osób. Nadawcy mogą łączyć kamery PTZ firmy Bolin z obsługą FreeD z dostępnym, zaawansowanym oprogramowaniem, aby zautomatyzować złożone operacje kamery i uzyskać spektakularne wyniki.
Specyfikacja:
Kamera
Obraz z kamery: 30X Full HD
Blok obrazu: Sony
Matryca obrazu: Czujnik obrazu CMOS typu 1/1,8 STARVIS 2
Liczba efektywnych pikseli: 2712 x 1538, 4,17 MP
Elementy obrazu: 2688 x 1520, 4,09 MP
Obiektyw: Ulepszony zoom optyczny 30X
Zoom cyfrowy: 12X
Kąt widzenia w poziomie: 58,1˚ (szeroki) – 2,3˚ (teleobiektyw),
Kąt widzenia w pionie: 34,9˚ (szeroki) – 1,7˚ (teleobiektyw),
Ogniskowa: f= 6,5 mm (SZEROKI KĄT) do 162,5 mm (TELEOBIEKTYW)
Minimalna odległość od obiektu: 100 mm (szeroki kąt), 1200 mm (teleobiektyw)
Przysłona: F1,6 (szeroki kąt) do F4,8 (teleobiektyw), 16 stopni
Minimalne oświetlenie: ICR wyłączone, 0,009 lx (1/30 s, 50%, wysoka czułość włączona); ICR włączone, 0,00008 lx (1/30 s, 50%, wysoka czułość włączona)
Czas otwarcia migawki: 1/1 s do 1/10000 s (22 stopnie)
Ostrość: Automatyczna, ręczna, wyzwalanie jednym naciśnięciem, pełny skan wyzwalany jednym naciśnięciem, bliska granica, unikanie światła punktowego, ostrość punktowa
Balans bieli: Automatyczny, ATW, wnętrze, na zewnątrz, WB jednym naciśnięciem, ręczny, automatyczny na zewnątrz, automatyczny dla lamp sodowych, lamp sodowych, automatyczny na zewnątrz dla lamp sodowych
Ekspozycja: Pełna automatyka, ustawienie limitu wzmocnienia, priorytet migawki, priorytet przysłony, ręczna, kompensacja EV
Funkcje: Wysoka czułość, kompensacja podświetlenia, HLC, E-FLIP, lustro, dzień/noc
WDR: Tak
Stabilizator obrazu: Tak, Super, Super+
Wzmocnienie koloru: Tak, (0-255)
Barwa koloru: Tak, (0-255)
Gamma: Standardowa / prosta gamma
Matryca kolorów: Tak
Redukcja szumów: Włączanie/wyłączanie (poziom 5 do 1 / wyłączone, 6 stopni), 3D / 2D
Stosunek sygnału do szumu: ≥50db
HLC: Tak
E-Flip: Tak
Maskowanie strefy prywatności: -
Defog: Tak, (wyłączone, niskie, średnie, wysokie)
Wysoka czułość: Tak
Szybkość AE: Tak
Dzień/noc: Tak
Kompensacja podświetlenia: Tak
Mechaniczne
Ruch panoramiczny: PAN: 340° (-170° do +170°); w pełni proporcjonalny 0,05° do 70°/s
Ruch pochylenia: TILT: 120° (-30° do +90°); w pełni proporcjonalny 0,05° do 60°/s
Prędkość proporcjonalna: Prędkość obrotu/pochylenia proporcjonalna do zakresu zoomu
Pozycja preset: 255 pozycji, prędkość 60°/s, regulacja poziomu 0~5, dokładność: 0,1°
Pamięć presetów: Profil obrazu Pamięć presetów parametrów obrazu: kompensacja podświetlenia, balans bieli, automatyczna ekspozycja, jasność, przysłona, migawka, wzmocnienie, przysłona, efekt, redukcja szumów, odbicie lustrzane, gamma, Ex-COMP, odcień koloru, kontrast itp.
Preset bez ruchu: TAK, WŁ./WYŁ.
Pamięć śledzenia PTZ: TAK, 4
Cruise: TAK, 12
Cicha praca: Zgodność z NC35
Pozycja wyjściowa: Tak
FreeD: Tak, protokół FreeD do śledzenia kamery AR/VR, przez IP
Środowisko: Wewnętrzne

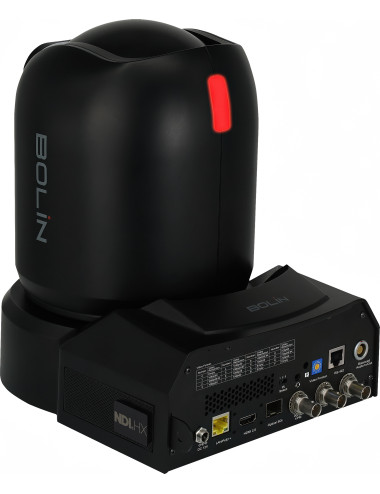

Interfejs
Wyjście wideo HDMI: HDMI 1.4 typ A
Wyjście wideo SDI: 3G-SDI, 75Ω BNC x 2，SDI Clean / SDI PM dla wyjścia z wyświetlaczem OSD
Wyjście światłowodu SDI: Moduł optyczny SDI SFP obsługujący do 12G-SDI (moduł nie wchodzi w skład zestawu). Odłączane gniazdo, złącze: Duplex LC (opcjonalnie poprzez ST, LC lub SMPTE)
Moduł laserowy: nadajnik DFB-LD jednomodowy 1310 nm i odbiornik PIN Zgodność ze specyfikacją MSA SFP+ SFF-8402.
Port sieciowy: LAN RJ45X1, standardowa sieć Ethernet 10M/100M/1000M Base-TX, złącze LAN do sterowania IP/wyjścia wideo/wyjścia audio/aktualizacji oprogramowania układowego systemu
System synchronizacji: Synchronizacja wewnętrzna/zewnętrzna (BBS/Tri-Level Sync)
Wejście synchronizacji zewnętrznej: Genlock, złącze BNC, BBS (Black Burst Sync), obsługa Tri-Level Sync
Wejście audio: Zbalansowane XLR (złącze Hirose za pomocą kabla rozgałęźnego Atomos 10-pinowego typu LEMO do XLR) z zasilaniem fantomowym 48 V, 3,5 mm TRRS do dwukierunkowego interkomu audio (zachowaj)
Wyjście audio: Zbalansowane XLR (przez 10-pinowy kabel rozgałęźny typu LEMO do XLR) (zachowaj), osadzony z HDMI, SDI i IP, 3,5 mm TRRS do dwukierunkowego interkomu audio (zachowaj)
Tally Light: Czerwona, zielona / przód i tył
Przełącznik DIP: Przełącznik DIP rozdzielczości wideo x1
Firmware Upgrade: Aktualizacja przez IP dla systemu kamer MCU, FPGA i enkodera
Typ złącza zasilania: WEJŚCIE: DC12V, podłączane za pomocą śruby (typ - 5,5 mm × 2,1 mm męskie złącze zasilania DC i adapter montażowy z gniazdem panelowym z blokadą śrubową)
Balans bieli: WEJŚCIE: RJ45, PoE++ (IEEE802.3bt)
Interfejs sterowania: RJ45X1-RS422, RJ45X1-IP Control, pilot na IR
Protokół sterowania: Seryjny: VISCA, PELCO P/D; IP: VISCA Over IP, ONVIF; FreeD
System sygnału wideo HDMI
Format wideo HDMI: 1920 x 1080P 60/59,94/50/30/29,97/25/24/23,98 1920 x 1080i 60/59,94/50 1280 x 720P 60/59,94/50
Precyzja kolorów: 12 bitów (HDMI), YUV4:2:2
Przestrzeń kolorów: YUV、RGB
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, osadzony generator znaków tytułu na ekranie; Wstawianie obrazu/logo Wyświetlanie ekranu z streamowaniem obrazu IP
Format sygnału SDI
Wyjście wideo SDI: 3G-SDI, standard 75 Ω (BNC x 1)
Format wideo SDI: 1920x1080P 60/59,94/50/30/29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Precyzja kolorów: 10 bitów (SDI), YUV 4:2:2
Przestrzeń kolorów: YUV
Standard: SMPTE 292M, SMPTE 296M (1,5 Gb/s), SMPTE 424M, SMPTE 274M, SMPTE 425-A (3 Gb/s) z SMPTE352 Obsługiwane metadane SDI
Dual Output: Sygnał HDMI i SDI może być wysyłany w różnych formatach
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, generator znaków tytułu na ekranie osadzony w materiale wideo
Sieć
Kompresja wideo: NDI HX3, MJPEG, H.264/H.265 przez SoC
Rozdzielczość IP/częstotliwość klatek: NDI HX3 1920 x 1080P 60/59,94/50/30/29,97/25/24/23,98; 1280 x 720P 60/59,94/50
Prawdziwe podwójne wyjście: Sygnał IP, HDMI i SDI można ustawić w różnych formatach
Protokoły IP: TCP/IP, ICMP, ARP, RTP, UDP, HTTP, DNS, DHCP, FTP, NTP, SRT, NDI HX3
Protokoły transmicji: RTMP(S), RTSP, szyfrowanie RTSP, SRT, MPEG-TS przez UDP, MPEG-TS przez RTP, NDI HX3, NDI 6
Multi-stream: 2 strumienie
Kompresja audio: Kodowanie audio szerokopasmowego AAC-LC (obsługa komunikacji dwukierunkowej, synchronizacja audio/wideo)
OSD: Dostosowany OSD
Kompatybilna integracja: ONVIF2.4 (profil S), VISCA Over IP
Przepustowość: 1 Mb/s – 100 Mb/s
Opóźnienie (ogólne opóźnienie może wzrosnąć w zależności od konfiguracji sieci): certyfikowany NDI, <120 ms
Obsługa przeglądarek: Kompatybilność z różnymi przeglądarkami — obsługa HTML5 dla Microsoft Edge, Google Chrome, Firefox i Safari
Ogólne
Temperatura pracy: –10 °C do 50 °C (14°F do 122°F)
Wilgotność podczas pracy: ≤80% Odpowiednia do użytku (bez kondensacji)
Zasilanie: DC12V, PoE++(IEEE802.3 bt Typ 3 Klasa 5)
Pobór mocy: Min: 26 W (stan statyczny bez ruchu) Maks: 31 W (praca przy pełnym obciążeniu)
Metoda instalacji: Samodzielna (w pozycji pionowej) lub zawieszona (wisząca) lub na statywie
Mocowanie: Mocowanie sufitowe, mocowanie ścienne, statyw (dostępne oddzielnie)
Uchwyt: Wbudowany do zastosowań przenośnych
Rozmiar otworu na śrubę statywu: 1 x 1/4” punkt mocowania zabezpieczającego
Kolor obudowy: Czarny, biały
Wymiary kamery: 201*253*249 mm (szer. * gł. * wys.), 201*253*256 (z podkładkami pod nóżki)
Waga netto: 3,8 kg (8,36 funta)
Akcesoria w zestawie: Pilot na IR x1, zasilacz i przewód zasilający (USA, UE, Wielka Brytania), śruby montażowe x3, przedłużacz RJ45 do RS422
Certyfikaty: CE, FCC, IC, UKCA, ROHS, WEEE, IEC60601 (klasa medyczna)
